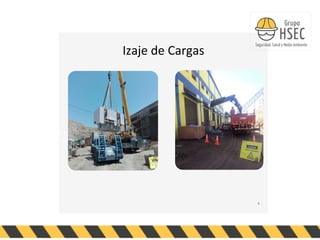

Izaje de Cargas

7. ABENGOA
PERU

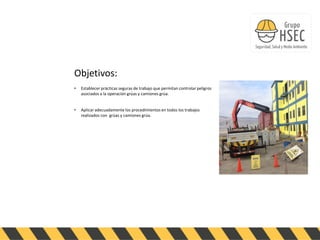

Objetivos:
• Establecer prácticas seguras de trabajo que permitan controlar peligros
asociados a la operación grúas y camiones grúa.
• Aplicar adecuadamente los procedimientos en todos los trabajos
realizados con grúas y camiones grúa.

8. ABENGOA
PERU
Definición
Izaje: Es un sistema utilizado para levantar, bajar, empujar o tirar una carga por
medio de equipos tales como elevadores eléctricos, de aire o hidráulicos, grúas
móviles, puentes-grúa, winches y tecles.
Grúa: Es una máquina diseñada para izar carga basada en el principio
fundamental de la palanca mediante un contrapeso, un punto de apoyo y la carga
que se desea izar.
Viento o Cuerda guía: Cuerda usada para controlar la posición de la carga a fin
de evitar que los empleados entren en contacto o se acerquen a ésta.

9. ABENGOA
PERU

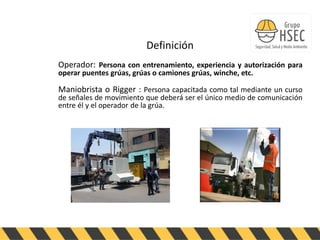

Definición
Operador: Persona con entrenamiento, experiencia y autorización para
operar puentes grúas, grúas o camiones grúas, winche, etc.
Maniobrista o Rigger : Persona capacitada como tal mediante un curso
de señales de movimiento que deberá ser el único medio de comunicación
entre él y el operador de la grúa.

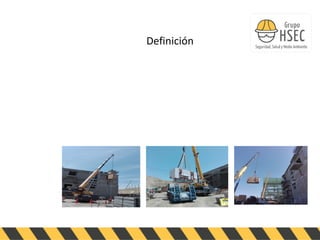

10. ABENGOA
PERU

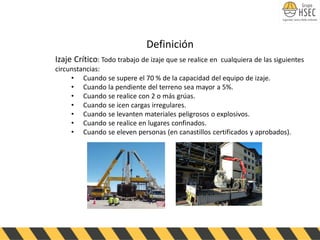

Izaje Crítico: Todo trabajo de izaje que se realice en cualquiera de las siguientes
circunstancias:
• Cuando se supere el 70 % de la capacidad del equipo de izaje.
• Cuando la pendiente del terreno sea mayor a 5%.
• Cuando se realice con 2 o más grúas.
• Cuando se icen cargas irregulares.
• Cuando se levanten materiales peligrosos o explosivos.
• Cuando se realice en lugares confinados.
• Cuando se eleven personas (en canastillos certificados y aprobados).
Definición

11. Carga de ruptura: Es la
carga aplicada al accesorio,
a la cual falla o no sostiene
dicha carga.
Carga de trabajo: Es la carga
máxima permitida que soporta al
accesorio de izaje en usos generales,
cuando la carga es aplicada en forma
vertical con respecto a la línea central
del producto.
Definición

12. Factor de seguridad: Es la
relación de la carga de ruptura
entre la carga de trabajo.
Estrobo: Son cables de acero que en
sus extremos poseen ojales y sirven para
izaje de carga. Son más rígidos que las
eslingas.
Definición

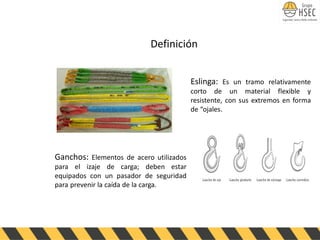

13. Eslinga: Es un tramo relativamente
corto de un material flexible y
resistente, con sus extremos en forma
de “ojales.
Definición
Ganchos: Elementos de acero utilizados
para el izaje de carga; deben estar
equipados con un pasador de seguridad
para prevenir la caída de la carga.

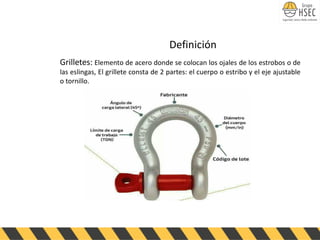

14. Definición
Grilletes: Elemento de acero donde se colocan los ojales de los estrobos o de
las eslingas, El grillete consta de 2 partes: el cuerpo o estribo y el eje ajustable
o tornillo.

15. Responsabilidades
Gerencia:
✓Asegurar el entrenamiento, certificación y autorización de supervisores,
operadores y maniobristas.
✓Mantener una lista de operadores y maniobristas autorizados.
✓Asegurar el cumplimiento del programa de inspecciones y
mantenimiento preventivo de las máquinas, equipo y aparejos de izaje.
✓Mantener un inventario de estos equipos.

16. Responsabilidades

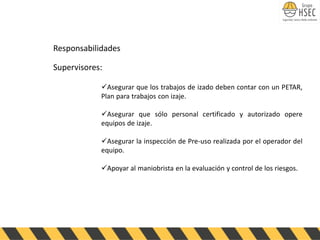

Supervisores:
✓Asegurar que los trabajos de izado deben contar con un PETAR,
Plan para trabajos con izaje.
✓Asegurar que sólo personal certificado y autorizado opere
equipos de izaje.
✓Asegurar la inspección de Pre-uso realizada por el operador del
equipo.
✓Apoyar al maniobrista en la evaluación y control de los riesgos.

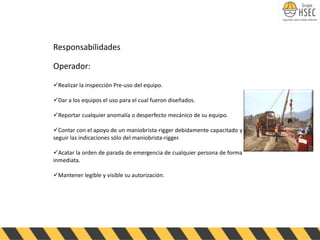

17. Responsabilidades
Operador:
✓Realizar la inspección Pre-uso del equipo.
✓Dar a los equipos el uso para el cual fueron diseñados.
✓Reportar cualquier anomalía o desperfecto mecánico de su equipo.
✓Contar con el apoyo de un maniobrista-rigger debidamente capacitado y
seguir las indicaciones sólo del maniobrista-rigger.
✓Acatar la orden de parada de emergencia de cualquier persona de forma
inmediata.
✓Mantener legible y visible su autorización.

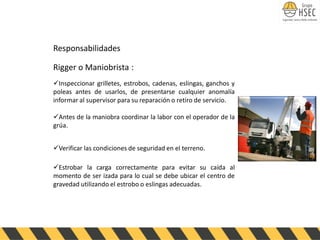

18. Responsabilidades
Rigger o Maniobrista :
✓Inspeccionar grilletes, estrobos, cadenas, eslingas, ganchos y
poleas antes de usarlos, de presentarse cualquier anomalía
informar al supervisor para su reparación o retiro de servicio.
✓Antes de la maniobra coordinar la labor con el operador de la
grúa.
✓Verificar las condiciones de seguridad en el terreno.
✓Estrobar la carga correctamente para evitar su caída al
momento de ser izada para lo cual se debe ubicar el centro de
gravedad utilizando el estrobo o eslingas adecuadas.

19. Responsabilidades

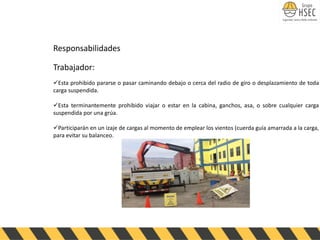

Trabajador:
✓Esta prohibido pararse o pasar caminando debajo o cerca del radio de giro o desplazamiento de toda
carga suspendida.
✓Esta terminantemente prohibido viajar o estar en la cabina, ganchos, asa, o sobre cualquier carga
suspendida por una grúa.
✓Participarán en un izaje de cargas al momento de emplear los vientos (cuerda guía amarrada a la carga,
para evitar su balanceo.

20. Riesgos en Izaje de Cargas
➢ Carga en suspensión.
➢ Caídas de Objetos.
➢ Golpeado por.
➢ Caída de Maquinaria.
➢ Riesgo Instalaciones Aéreas.
➢ Riesgo Eléctrico.
➢ Otros.

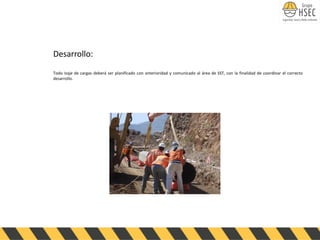

21. Desarrollo:
Todo Izaje de cargas deberá ser planificado con anterioridad y comunicado al área de SST, con la finalidad de coordinar el correcto
desarrollo.

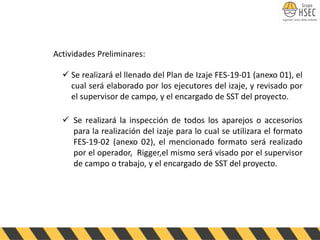

22. Actividades Preliminares:
✓ Se realizará el llenado del Plan de Izaje FES-19-01 (anexo 01), el
cual será elaborado por los ejecutores del izaje, y revisado por
el supervisor de campo, y el encargado de SST del proyecto.
✓ Se realizará la inspección de todos los aparejos o accesorios
para la realización del izaje para lo cual se utilizara el formato
FES-19-02 (anexo 02), el mencionado formato será realizado
por el operador, Rigger,el mismo será visado por el supervisor
de campo o trabajo, y el encargado de SST del proyecto.

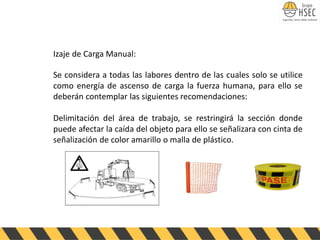

23. Izaje de Carga Manual:
Se considera a todas las labores dentro de las cuales solo se utilice
como energía de ascenso de carga la fuerza humana, para ello se
deberán contemplar las siguientes recomendaciones:
Delimitación del área de trabajo, se restringirá la sección donde
puede afectar la caída del objeto para ello se señalizara con cinta de
señalización de color amarillo o malla de plástico.

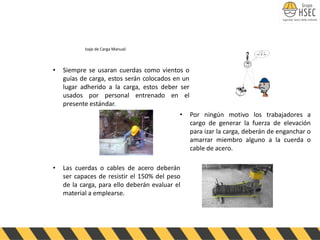

24. • Siempre se usaran cuerdas como vientos o
guías de carga, estos serán colocados en un
lugar adherido a la carga, estos deber ser
usados por personal entrenado en el
presente estándar.
• Las cuerdas o cables de acero deberán
ser capaces de resistir el 150% del peso
de la carga, para ello deberán evaluar el
material a emplearse.
Izaje de Carga Manual:
• Por ningún motivo los trabajadores a
cargo de generar la fuerza de elevación
para izar la carga, deberán de enganchar o
amarrar miembro alguno a la cuerda o
cable de acero.

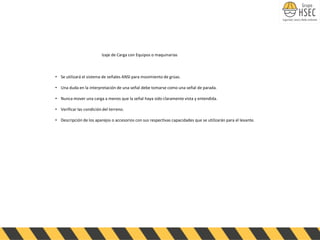

25. Izaje de Carga con Equipos o maquinarias
• Se utilizará el sistema de señales ANSI para movimiento de grúas.
• Una duda en la interpretación de una señal debe tomarse como una señal de parada.
• Nunca mover una carga a menos que la señal haya sido claramente vista y entendida.
• Verificar las condición del terreno.
• Descripción de los aparejos o accesorios con sus respectivas capacidades que se utilizarán para el levante.

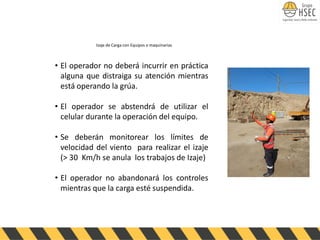

26. • El operador no deberá incurrir en práctica
alguna que distraiga su atención mientras
está operando la grúa.
• El operador se abstendrá de utilizar el
celular durante la operación del equipo.
• Se deberán monitorear los límites de
velocidad del viento para realizar el izaje
(> 30 Km/h se anula los trabajos de Izaje)
• El operador no abandonará los controles
mientras que la carga esté suspendida.
Izaje de Carga con Equipos o maquinarias

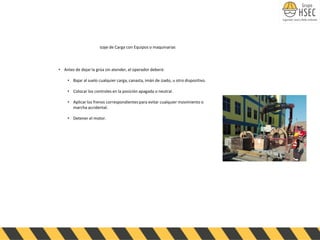

27. • Antes de dejar la grúa sin atender, el operador deberá:
• Bajar al suelo cualquier carga, canasta, imán de izado, u otro dispositivo.
• Colocar los controles en la posición apagada o neutral.
• Aplicar los frenos correspondientes para evitar cualquier movimiento o
marcha accidental.
• Detener el motor.
Izaje de Carga con Equipos o maquinarias

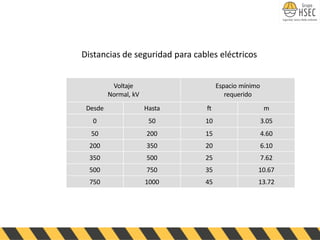

28. Voltaje
Normal, kV
Espacio mínimo
requerido
Desde Hasta ft m
0 50 10 3.05
50 200 15 4.60
200 350 20 6.10
350 500 25 7.62
500 750 35 10.67
750 1000 45 13.72
Distancias de seguridad para cables eléctricos

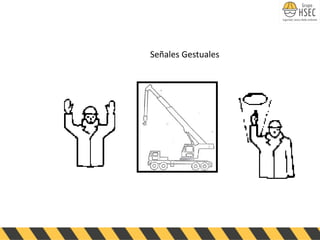

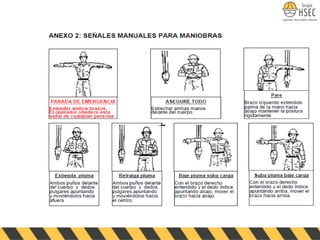

29. Señales Gestuales

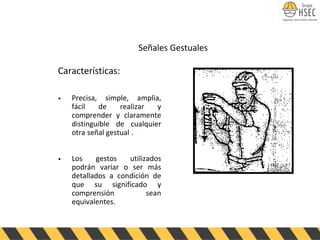

30. Características:
• Precisa, simple, amplia,
fácil de realizar y
comprender y claramente
distinguible de cualquier
otra señal gestual .
• Los gestos utilizados
podrán variar o ser más
detallados a condición de
que su significado y
comprensión sean
equivalentes.
Señales Gestuales

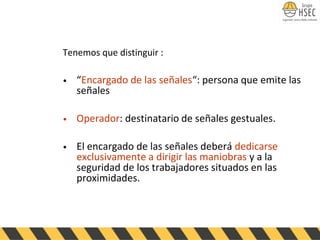

31. Tenemos que distinguir :
• “Encargado de las señales“: persona que emite las
señales
• Operador: destinatario de señales gestuales.
• El encargado de las señales deberá dedicarse
exclusivamente a dirigir las maniobras y a la
seguridad de los trabajadores situados en las
proximidades.
