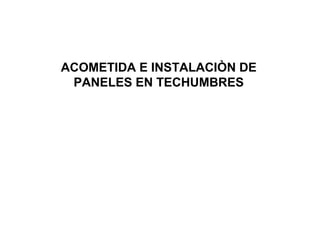

1. ACOMETIDA E INSTALACIÒN DE
PANELES EN TECHUMBRES

2. Para el montaje y el ejercicio de la instalación, es importante respetar las
normas y las directivas del lugar de instalación.
Precauciones generales:
1.El lugar de trabajo debe estar limpio y no deben encontrarse objetos que podrían
ser de obstáculo.
2.El lugar de trabajo debe estar bien iluminado.
3.Mantenga los niños, los animales domésticos y al personal ajeno a la obra,
alejados del alcance de equipos así como de los lugares de trabajo.
4.Al cambiar lugar de trabajo, desconecte todos los equipos eléctricos de la toma de
corriente o actúe de manera que éstos no puedan encenderse accidentalmente.
5.Utilizar ropa de trabajo adecuada: calzado contra accidentes, casco y gafas de
protección.
6.En caso se encuentren cables eléctricos de alta tensión en las cercanías, cortar el
suministro de corriente mientras duren los trabajos y respetar las distancias de
seguridad en conformidad con las normativas nacionales.
7.Si los colectores solares se instalan temporalmente sin el fluido caloportador en
su interior, se deberán proteger contra los rayos solares para evitar que se
sobrecalienten.

5. INSTALACIÓN EN TECHOS INCLINADOS DE TEJAS
FASES DE MONTAJE

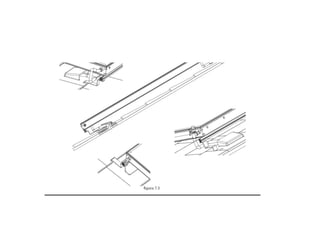

1. Retirar algunas tejas y escoger puntos de anclaje seguro en las vigas de madera
o en la estructura de cemento que pueda existir bajo las tejas. Utilizar los tornillos
suministrados o, en cambio, tacos de fijación sólidos adecuados para los distintos
tipos de materiales (ver figura).
¡¡¡ATENCIÓN!!!
Tener mucho cuidado si existe cubierta
aislante Si debiera perforarse, podría
permitir filtración de agua. El instalador
deberá asegurar la impermeabilidad
perfecta de la cubierta.

8. Techo Plano

9. INSTALACIÓN HIDRÁULICA
INDICACIONES SOBRE EL TIPO Y DIÁMETRO DE LOS TUBOS
1.Para que el sistema pueda funcionar correctamente, los conductos deben
cumplir los siguientes requisitos:
2.Resistencia al calor hasta 150 °C dentro del circuito del colector (PRIMARIO)
3.Compatibilidad con el fluido termo vector (mezcla de agua y glicol)
4.Las características de los materiales y las técnicas de instalación deben
garantizar la tolerancia total de la expansión térmica en el intervalo de temperatura
previsto (de -20 a 150 °C)
5.Estabilidad de las conexiones en condiciones de estrés térmico y mecánico
debido a dilataciones.
6.Tipo de tuberías ideal: cobre con soldadura fuerte Para evitar corrosiones
galvánicas, no utilizar tuberías de acero galvanizado.

10. CURSO DE INSTALADORES SISTEMA SOLAR TERMICO

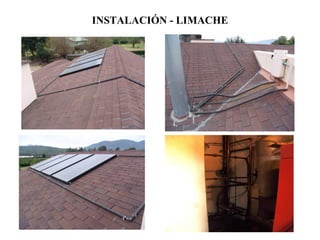

11. INSTALACIÓN - LIMACHE
