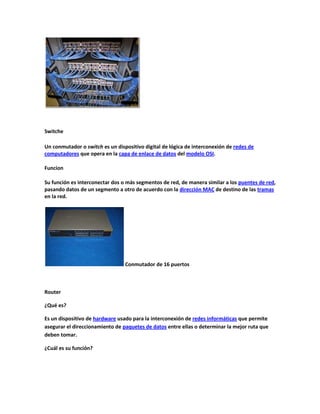

RJ-45 es una interfaz común usada para conectar redes de cableado estructurado que posee ocho pines. Los patch panels permiten hacer cambios rápidos en las conexiones de red mediante cables de parcheo. Los switches interconectan segmentos de red pasando datos según la dirección MAC.

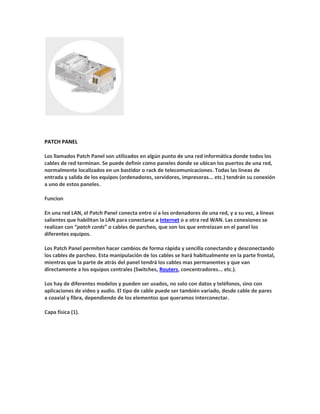

1. RJ-45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.<br />Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout.<br />Capa física (1).<br />PLUG RJ45<br />Definición<br />Sistema de Cableado Estructurado para cableado horizontal o secundario, uso interno, en salas de telecomunicaciones, puntos de distribución o en puntos de acceso en el sitio de trabajo<br />CaracterísticasCuerpo de termoplástico de alto impacto (UL 94 V-0). Vías de contacto producidas con bronce fosforoso con coberturas de 2,54 micrometro de níquel y 1,27 micrometro de oro. Cumple la FCC 68.5 (EMI - Interferencia Electromagnética). Contactos adecuados para colocación de conectores sólidos o flexibles. Capa Física (1). <br />PATCH PANEL<br />Los llamados Patch Panel son utilizados en algún punto de una red informática donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras... etc.) tendrán su conexión a uno de estos paneles.<br />Funcion<br />En una red LAN, el Patch Panel conecta entre sí a los ordenadores de una red, y a su vez, a líneas salientes que habilitan la LAN para conectarse a Internet o a otra red WAN. Las conexiones se realizan con “patch cords” o cables de parcheo, que son los que entrelazan en el panel los diferentes equipos.<br />Los Patch Panel permiten hacer cambios de forma rápida y sencilla conectando y desconectando los cables de parcheo. Esta manipulación de los cables se hará habitualmente en la parte frontal, mientras que la parte de atrás del panel tendrá los cables mas permanentes y que van directamente a los equipos centrales (Switches, Routers, concentradores... etc.).<br />Los hay de diferentes modelos y pueden ser usados, no solo con datos y teléfonos, sino con aplicaciones de video y audio. El tipo de cable puede ser también variado, desde cable de pares a coaxial y fibra, dependiendo de los elementos que queramos interconectar.<br />Capa física (1).<br />Switche <br />Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa de enlace de datos del modelo OSI. <br />Funcion<br />Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.<br /> Conmutador de 16 puertos<br />Router<br />¿Qué es? <br />Es un dispositivo de hardware usado para la interconexión de redes informáticas que permite asegurar el direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que deben tomar.<br />¿Cuál es su función?<br />Cuando los datos se presentan en una de las líneas, el router lee la información de dirección en el paquete para determinar su destino final. Luego, utilizando la información en su tabla de enrutamiento, que dirige el paquete a la red siguiente de su viaje o descarta el paquete.<br />Especificaciones técnicas.<br />» Se conecta fácilmente al PC vía Ethernet» Hasta 8 Mbps de flujo entrante, 1 Mbps de flujo saliente» Permite a múltiples usuarios compartir una sola conexión ADSL con una dirección WAN IP» Servidor integrado LAN DHCP» Servidor DNS integrado y relé» Sistema operativo independiente (funciona con: Windows 95, 98, NT, Mac OS, Unix, Linux)» quot;
Siempre activado quot;

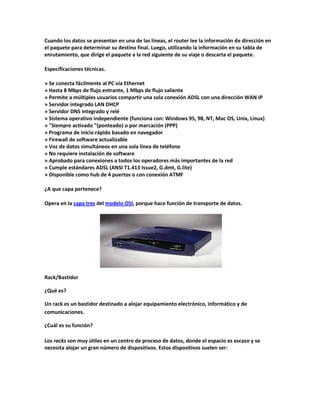

(ponteado) o por marcación (PPP)» Programa de inicio rápido basado en navegador» Firewall de software actualizable» Voz de datos simultáneos en una sola línea de teléfono» No requiere instalación de software» Aprobado para conexiones a todos los operadores más importantes de la red» Cumple estándares ADSL (ANSI T1.413 Issue2, G.dmt, G.lite)» Disponible como hub de 4 puertos o con conexión ATMF<br />¿A que capa pertenece?<br />Opera en la capa tres del modelo OSI, porque hace función de transporte de datos. <br />Rack/Bastidor<br />¿Qué es?<br />Un rack es un bastidor destinado a alojar equipamiento electrónico, informático y de comunicaciones.<br />¿Cuál es su función?<br />Los racks son muy útiles en un centro de proceso de datos, donde el espacio es escaso y se necesita alojar un gran número de dispositivos. Estos dispositivos suelen ser:<br />Servidores cuya carcasa ha sido diseñada para adaptarse al bastidor. Existen servidores de 1U, 2U y 4U, y recientemente, se han popularizado los servidores blade que permiten compactar más compartiendo fuentes de alimentación y cableado.<br />Conmutadores y enrutadores de comunicaciones.<br />Paneles de parcheo, que centralizan todo el cableado de la planta.<br />Cortafuegos.<br />Sistemas de audio y vídeo.<br />Etc.<br />El equipamiento simplemente se desliza sobre un raíl horizontal y se fija con tornillos. También existen bandejas que permiten apoyar equipamiento no normalizado. Por ejemplo, un monitor o un teclado.<br />Especificaciones técnicas.<br />.Las medidas para la anchura están normalizadas para que sea compatible con equipamiento de cualquier fabricante, siendo la medida más normalizada la de 19 pulgadas, 19quot;

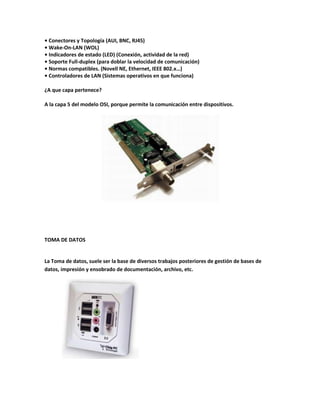

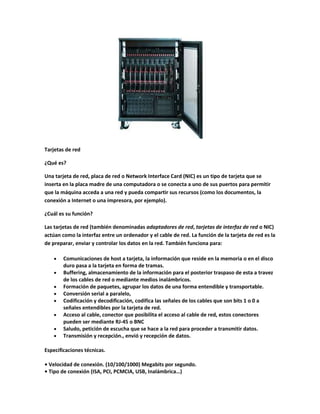

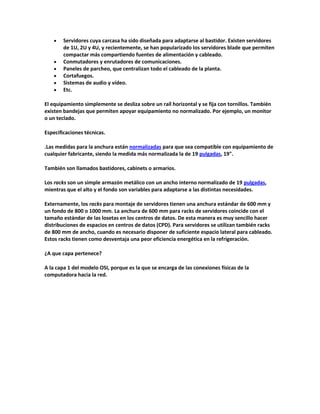

.<br />También son llamados bastidores, cabinets o armarios.<br />Los racks son un simple armazón metálico con un ancho interno normalizado de 19 pulgadas, mientras que el alto y el fondo son variables para adaptarse a las distintas necesidades.<br />Externamente, los racks para montaje de servidores tienen una anchura estándar de 600 mm y un fondo de 800 o 1000 mm. La anchura de 600 mm para racks de servidores coincide con el tamaño estándar de las losetas en los centros de datos. De esta manera es muy sencillo hacer distribuciones de espacios en centros de datos (CPD). Para servidores se utilizan también racks de 800 mm de ancho, cuando es necesario disponer de suficiente espacio lateral para cableado. Estos racks tienen como desventaja una peor eficiencia energética en la refrigeración.<br />¿A que capa pertenece?<br />A la capa 1 del modelo OSI, porque es la que se encarga de las conexiones físicas de la computadora hacia la red.<br />Tarjetas de red<br />¿Qué es?<br />Una tarjeta de red, placa de red o Network Interface Card (NIC) es un tipo de tarjeta que se inserta en la placa madre de una computadora o se conecta a uno de sus puertos para permitir que la máquina acceda a una red y pueda compartir sus recursos (como los documentos, la conexión a Internet o una impresora, por ejemplo).<br />¿Cuál es su función? <br />Las tarjetas de red (también denominadas adaptadores de red, tarjetas de interfaz de red o NIC) actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la de preparar, enviar y controlar los datos en la red. También funciona para: <br />Comunicaciones de host a tarjeta, la información que reside en la memoria o en el disco duro pasa a la tarjeta en forma de tramas.<br />Buffering, almacenamiento de la información para el posterior traspaso de esta a travez de los cables de red o mediante medios inalámbricos.<br />Formación de paquetes, agrupar los datos de una forma entendible y transportable.<br />Conversión serial a paralelo,<br />Codificación y decodificación, codifica las señales de los cables que son bits 1 o 0 a señales entendibles por la tarjeta de red.<br />Acceso al cable, conector que posibilita el acceso al cable de red, estos conectores pueden ser mediante RJ-45 o BNC<br />Saludo, petición de escucha que se hace a la red para proceder a transmitir datos.<br />Transmisión y recepción., envió y recepción de datos.<br />Especificaciones técnicas.<br />• Velocidad de conexión. (10/100/1000) Megabits por segundo.• Tipo de conexión (ISA, PCI, PCMCIA, USB, Inalámbrica…)• Conectores y Topología (AUI, BNC, RJ45)• Wake-On-LAN (WOL)• Indicadores de estado (LED) (Conexión, actividad de la red)• Soporte Full-duplex (para doblar la velocidad de comunicación)• Normas compatibles. (Novell NE, Ethernet, IEEE 802.x…)• Controladores de LAN (Sistemas operativos en que funciona)<br />¿A que capa pertenece?<br />A la capa 5 del modelo OSI, porque permite la comunicación entre dispositivos.<br />TOMA DE DATOS<br />La Toma de datos, suele ser la base de diversos trabajos posteriores de gestión de bases de datos, impresión y ensobrado de documentación, archivo, etc.<br />FACE PLACE<br /> Una Face Plate es la placa que sostiene los Jacks de red o telefonía, en otras palabras las plaquitas que se atornillan en la pared, cubículos, etc.<br />Su función es proteger el bus de datos de la exposición de polvo y demás elementos que puedan causar cualquier tipo de averiacion.<br />CARACTERISTICAS:<br />Face Plate ó Bastidor de 2 puertos para RJ45, coaxil o fibra. -CFP2IW-<br />Acepta Modulos RJ45, RJ11, BNC, RCA, DB9, Fibra Optica (ST/SC/MTJ y otros) -en este remate se incluyen 2 Jacks Rj45 Cat5e autocrimpeables-<br />Para cualquier Caja Nema de 10 x 5cm (las cajas de hierro negro que estan embutidas en las paredes)<br />Pertenece a la capa física.<br />Canaleta:<br />Una canaleta es un ducto adherido a la pared o piso por medio del cual pasara el cable (del tipo que sea). Existen de diversos materiales como el plástico y el metal.<br />Le proporciona al cable una mayor protección en contra de interferencias electromagnéticas originadas por los diferentes motores eléctricos además de mejorar su apariencia estética.<br />Especificaciones:<br />Canaleta metalica.<br />Color: blanco.<br />Descripcion: 4*2<br />Ancho: 40mm<br />Alto: 20mm<br />Longitud: 2400 mm.<br />Calibre: 22.<br />Pertenece a la capa física del modelo osi porque hace parte de las conexiones físicas.<br />Patch Cord:<br />Es cualquier cable de red no necesariamente corto y normalmente son de fabrica, son muy resistentes tanto conectores como blindaje.<br />Normalmente se los usa para conexiones en Patch panels o punto a punto. Los tipos son los mismos que las catergorias de cables UTP ya que este mismo es un cable UTP (cat 5, 5e, cat 6, etc).Capa física (1).<br />Colores: El color puede variar dependiendo de las partidas. Usualmente son alguno de estos colores: Gris, Blanco, Negro, Amarillo, Azul, Verde o Rojo. En caso de haber varios colores al momento de la entrega el cliente puede elegir el de su agrado. Extremo 1: RJ45 Macho -> Extremo 2: RJ45 Macho -> Largo del Cable (aprox): 0.9 Mt. Tipo de Cable: Cable de Red Derecho Uso Típico: Para conectar una tarjeta de red a un Conmutador (Switch) o para conectar un Conmutador (Switch) a un Enrutador (Router)<br />Tomacorriente:<br />Se denomina tomacorriente a la pieza cuya función es establecer una conexión eléctrica segura con un enchufe macho de función complementaria.Generalmente se sitúa en la pared, de forma superficial o empotrado en la misma. Consta como mínimo de dos piezas metálicas que reciben a sus complementarias macho y permiten la circulación de la corriente eléctrica.<br />Estructura en duraluminio inyectado y bronce. Formas rectangulares y cilíndricas, herméticas a prueba de humedad y el polvo del medio ambiente. Resistente a impactos. Prensaestopas y estovoles de bronce y en acero inoxidable. Simples, dobles y triples de 15 amp, 20 amp y 30 amp.<br />Pertenece a la capa física ya que se encarga de la conexión física entre la computadora y la corriente eléctrica.<br />
