Este documento presenta una actividad sobre componentes pasivos como resistencias, condensadores e inductores. En la primera sección, se identifican los valores y tolerancias de varias resistencias. En la segunda sección, se determinan los colores asignados a diferentes resistencias según sus valores y tolerancias. En la tercera sección, se calcula el voltaje en un condensador después de dos segundos. Luego, se indican valores de condensadores según su código y se describen colores de bobinas inductivas. Finalmente, se halla la inductancia equivalente de tres bobinas

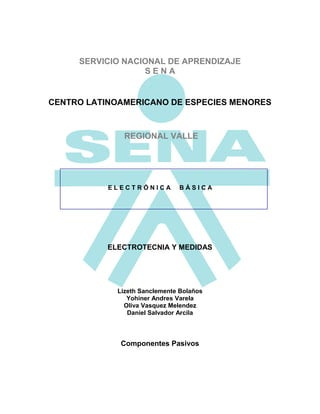

1. SERVICIO NACIONAL DE APRENDIZAJE
SENA
CENTRO LATINOAMERICANO DE ESPECIES MENORES
REGIONAL VALLE
ELECTRÓNICA
BÁSICA
ELECTROTECNIA Y MEDIDAS
Lizeth Sanclemente Bolaños
Yohiner Andres Varela
Oliva Vasquez Melendez
Daniel Salvador Arcila
Componentes Pasivos

2. ACTIVIDAD # 1
1. Identificar los valores de las siguientes resistencias y especificar el rango de
tolerancia y su valor nominal:
a.
Plata
b.
Rta: 47 Ω x +- 5%
Rta: 51 Ω x +- 10%
Dorado
c.
Rta: 27 Ω x +- 2%
d.
Rta: 6200000 Ω
e.
Rta: 56 Ω x +- 2%
Plata
2. según el valor de la resistencia, determinar los colores asignados:
a. 10kΩ con tolerancia del 10% : Marron, Negro, Naranja, Plata.
b.
c.
d.
e.
10Ω con tolerancia del 5% : Marron, Negro, Negro, Oro.
470Ω con tolerancia del 1% : Amarillo, Violeta, Marron, Marron.
900Ω con tolerancia del 0.5%: Blanco, Negro, Marron, Verde.
120Ω con tolerancia del 2%: Marron, Rojo, Marron, Rojo.
f. 5MΩ con tolerancia del 20%: Verde, Negro, Verde, Ninguno.
g. 870Ω con tolerancia del 5%: Gris, Violeta, Marron, Oro.
h. 93000Ω con tolerancia del 2%: Blanco, Naranja, Naranja, Rojo.
i. 1MΩ con tolerancia del 10%: Marron, Negro, Verde, Plata.
j. 650kΩ con tolerancia del 10%: Azul, Verde, Amarillo, Plata.
k. 250 Ω con tolerancia del 1%: Rojo, Verde, Marron, Marron.
3. Determinar el voltaje en el condensador (Vc) cuando han transcurrido dos
segundos desde que se cerró el suiche S1 en el circuito mostrado:

3. Vf
Recuerde que Τ = R x C en segundos si R esta en ohm y C en faradios.
T= 2s
T= R x C
R= T / C
R= 2s / 2uf
R= 1M Ω.
VC= 6V
1. Según el código japonés (JIS) indicar el valor de los siguientes
condensadores
a) 224, 2E,J = 220000pf, 250V, 5%
b) 221, 1H ,F = 220pf, 50V, 1%
c) 470, 2A = 47pf, 100V
2. Describa los colores de las siguientes bobinas (Inductores)

4. a) 10 milihenrios al 5% : marron - negro – negro – oro 10 ^
-3
b) 470 microhenrios al 10% :amarillo – violeta – marron –plata 10 ^-6
c) 68 microhenrios al 5%: azul – gris – negro – oro 10 ^-6
d) 50 microhenrios al 10%: verde – negro – negro - plata 10 ^-6
e) 500microhenrios al 10%: verde –negro – marron – plata 10 ^-6
3. Hallar el valor de la inductancia equivalente de tres bobinas en serie con los
siguientes valores:
L equivalente
LT= L1+L2+L3 +......+ LN donde N es el número de bobinas en serie
LT= 10mH + 68mH+56mH= 134Mh
N= 3 Bobinas
