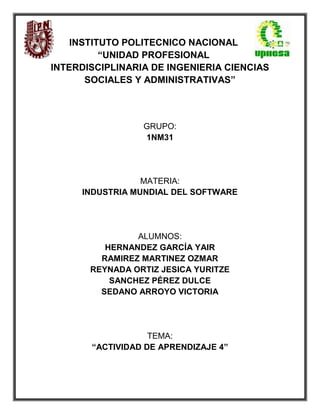

1. INSTITUTO POLITECNICO NACIONAL
“UNIDAD PROFESIONAL
INTERDISCIPLINARIA DE INGENIERIA CIENCIAS
SOCIALES Y ADMINISTRATIVAS”
GRUPO:
1NM31
MATERIA:
INDUSTRIA MUNDIAL DEL SOFTWARE
ALUMNOS:
HERNANDEZ GARCÍA YAIR
RAMIREZ MARTINEZ OZMAR
REYNADA ORTIZ JESICA YURITZE
SANCHEZ PÉREZ DULCE
SEDANO ARROYO VICTORIA
TEMA:
“ACTIVIDAD DE APRENDIZAJE 4”

2. 4.1.1 elabora un documento en Word describe la función y las características
de las siete capas del modelo OSI.
CAPAS FUNCIÓN CARACTERÍSTICAS
Define las especificaciones Definen los niveles de voltaje,
Capa física eléctricas, mecánicas, de temporización de cambio de
procedimientos funcionales para voltaje, velocidades de
activar, mantener y detectar el transferencia de información,
enlace físico entre sistemas de distancias máximas de
redes de comunicación. transmisión y conectores físicos.
Es proporcionar el trafico Direccionamiento físico, topología
Capa de enlace confiables de datos a través de de red, notificación de errores,
datos del enlace de red secuencia de tramas y el control
de flujo
Es proporcionar el ruteo y soporta los servicios orientados y
Capa de red funciones relacionadas que no orientados a la conexión de los
permiten a múltiples enlaces de protocolos de las capas
datos combinarse en una red. superiores, utilizando protocolo de
Esto se logra a través del ruteo y protocolos IP
direccionamiento lógico
(direccionamiento IP).
Es implementar servicios Control de flujo, multiplexor,
capa de confiables de datos entre redes administración de circuitos
transferencia transparentes a las capas virtuales y la verificación y
superiores. recuperación de errores
Capta de sesión Establece administra y finalizar Establece sesiones de
las sesiones de comunicación comunicación que constan de
entre las entidades de la capa solicitud y respuestas de servicios
de presentación. que se presentan entre
aplicaciones ubicadas en
diferentes dispositivos de redes.
Capa de Es ofrecer una gama de Utiliza formatos de prestación de
presentación funciones de codificación y datos comunes o el uso de
conversión que se aplican a los formatos estándares de video,
datos de la capa de aplicación, sonido e imagen, permiten el
estas funciones aseguran que la intercambio de datos de
información enviada desde la aplicación entre diferentes tipos
capa de aplicación de un de sistemas de computadoras,
sistema sea legible por la capa utiliza formatos de esquemas de
de aplicaciones de otro sistema. conversión para intercambiar
información entre sistemas
utilizando diferentes prestaciones
de texto y datos.
Capa de Es permitir el al usuario final Interactúa con las aplicaciones de
aplicación interactuar de manera diferente software que implementa un
con las aplicaciones componente de comunicación.

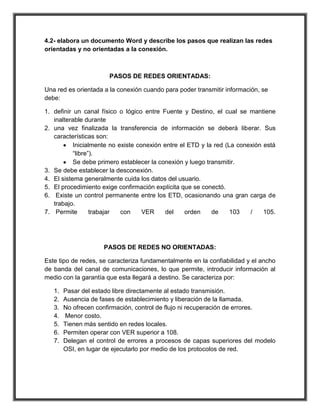

3. 4.2- elabora un documento Word y describe los pasos que realizan las redes
orientadas y no orientadas a la conexión.
PASOS DE REDES ORIENTADAS:
Una red es orientada a la conexión cuando para poder transmitir información, se
debe:
1. definir un canal físico o lógico entre Fuente y Destino, el cual se mantiene
inalterable durante
2. una vez finalizada la transferencia de información se deberá liberar. Sus
características son:
Inicialmente no existe conexión entre el ETD y la red (La conexión está
“libre”).
Se debe primero establecer la conexión y luego transmitir.
3. Se debe establecer la desconexión.
4. El sistema generalmente cuida los datos del usuario.
5. El procedimiento exige confirmación explícita que se conectó.
6. Existe un control permanente entre los ETD, ocasionando una gran carga de
trabajo.
7. Permite trabajar con VER del orden de 103 / 105.
PASOS DE REDES NO ORIENTADAS:
Este tipo de redes, se caracteriza fundamentalmente en la confiabilidad y el ancho
de banda del canal de comunicaciones, lo que permite, introducir información al
medio con la garantía que esta llegará a destino. Se caracteriza por:
1. Pasar del estado libre directamente al estado transmisión.
2. Ausencia de fases de establecimiento y liberación de la llamada.
3. No ofrecen confirmación, control de flujo ni recuperación de errores.
4. Menor costo.
5. Tienen más sentido en redes locales.
6. Permiten operar con VER superior a 108.
7. Delegan el control de errores a procesos de capas superiores del modelo
OSI, en lugar de ejecutarlo por medio de los protocolos de red.

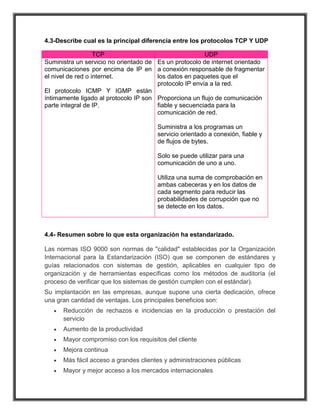

4. 4.3-Describe cual es la principal diferencia entre los protocolos TCP Y UDP
TCP UDP
Suministra un servicio no orientado de Es un protocolo de internet orientado
comunicaciones por encima de IP en a conexión responsable de fragmentar
el nivel de red o internet. los datos en paquetes que el
protocolo IP envía a la red.
El protocolo ICMP Y IGMP están
íntimamente ligado al protocolo IP son Proporciona un flujo de comunicación
parte integral de IP. fiable y secuenciada para la
comunicación de red.
Suministra a los programas un
servicio orientado a conexión, fiable y
de flujos de bytes.
Solo se puede utilizar para una
comunicación de uno a uno.
Utiliza una suma de comprobación en
ambas cabeceras y en los datos de
cada segmento para reducir las
probabilidades de corrupción que no
se detecte en los datos.
4.4- Resumen sobre lo que esta organización ha estandarizado.
Las normas ISO 9000 son normas de "calidad" establecidas por la Organización
Internacional para la Estandarización (ISO) que se componen de estándares y
guías relacionados con sistemas de gestión, aplicables en cualquier tipo de
organización y de herramientas específicas como los métodos de auditoría (el
proceso de verificar que los sistemas de gestión cumplen con el estándar).
Su implantación en las empresas, aunque supone una cierta dedicación, ofrece
una gran cantidad de ventajas. Los principales beneficios son:
Reducción de rechazos e incidencias en la producción o prestación del
servicio
Aumento de la productividad
Mayor compromiso con los requisitos del cliente
Mejora continua
Más fácil acceso a grandes clientes y administraciones públicas
Mayor y mejor acceso a los mercados internacionales

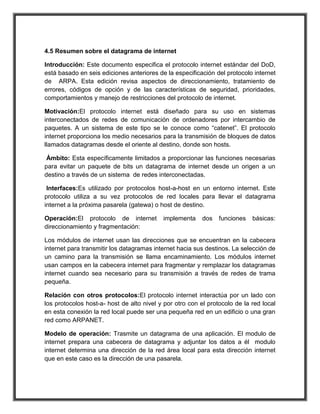

5. 4.5 Resumen sobre el datagrama de internet
Introducción: Este documento especifica el protocolo internet estándar del DoD,
está basado en seis ediciones anteriores de la especificación del protocolo internet
de ARPA. Esta edición revisa aspectos de direccionamiento, tratamiento de
errores, códigos de opción y de las características de seguridad, prioridades,
comportamientos y manejo de restricciones del protocolo de internet.
Motivación:El protocolo internet está diseñado para su uso en sistemas
interconectados de redes de comunicación de ordenadores por intercambio de
paquetes. A un sistema de este tipo se le conoce como “catenet”. El protocolo
internet proporciona los medio necesarios para la transmisión de bloques de datos
llamados datagramas desde el oriente al destino, donde son hosts.
Ámbito: Esta específicamente limitados a proporcionar las funciones necesarias
para evitar un paquete de bits un datagrama de internet desde un origen a un
destino a través de un sistema de redes interconectadas.
Interfaces:Es utilizado por protocolos host-a-host en un entorno internet. Este
protocolo utiliza a su vez protocolos de red locales para llevar el datagrama
internet a la próxima pasarela (gatewa) o host de destino.
Operación:El protocolo de internet implementa dos funciones básicas:
direccionamiento y fragmentación:
Los módulos de internet usan las direcciones que se encuentran en la cabecera
internet para transmitir los datagramas internet hacia sus destinos. La selección de
un camino para la transmisión se llama encaminamiento. Los módulos internet
usan campos en la cabecera internet para fragmentar y remplazar los datagramas
internet cuando sea necesario para su transmisión a través de redes de trama
pequeña.
Relación con otros protocolos:El protocolo internet interactúa por un lado con
los protocolos host-a- host de alto nivel y por otro con el protocolo de la red local
en esta conexión la red local puede ser una pequeña red en un edificio o una gran
red como ARPANET.
Modelo de operación: Trasmite un datagrama de una aplicación. El modulo de
internet prepara una cabecera de datagrama y adjuntar los datos a él modulo
internet determina una dirección de la red área local para esta dirección internet
que en este caso es la dirección de una pasarela.

6. Descripción de funciones: la descripción o propósito del protocolo internet es
mover datagramas a través de un conjunto de redes interconectadas. Esto
consigue pasando los datagramas desde un modulo internet a otro hasta que se
alcanza el destino.
CUESTIONARIO DE AUTOEVALUACIÓN
1-¿Cuál es la función y las características de la capa 1 del modelo OSI?
Función: Define las especificaciones eléctricas, mecánicas, de
procedimientos funcionales para activar, mantener y detectar el enlace
físico entre sistemas de redes de comunicación.
Característica:Definen los niveles de voltaje, temporización de cambio
de voltaje, velocidades de transferencia de información, distancias
máximas de transmisión y conectores físicos
2-¿Cuál es el funcionamiento y las características de la capa de red del
modelo OSI?
Función:Es proporcionar el ruteo y funciones relacionadas que permiten
a múltiples enlaces de datos combinarse en una red.
Característica:soporta los servicios orientados y no orientados a la
conexión de los protocolos de las capas superiores, utilizando protocolo
de ruteo y protocolos IP
3-¿Cuál es la función de la capta de transmisión el modelo TCP/IP?
Provee la comunicación entre computadoras, la entrega de paquetes la
definen protocolos como: TCP y UDP
4-¿Cuál es la función del protocolo ARP?
Se usa para obtener la dirección física de lo hosts localizados en la
misma red física ( mapeo de direccionamiento IP a direcciones MAC)

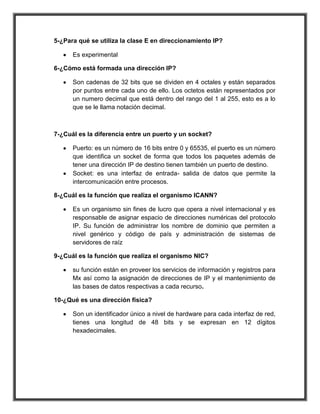

7. 5-¿Para qué se utiliza la clase E en direccionamiento IP?
Es experimental
6-¿Cómo está formada una dirección IP?
Son cadenas de 32 bits que se dividen en 4 octales y están separados
por puntos entre cada uno de ello. Los octetos están representados por
un numero decimal que está dentro del rango del 1 al 255, esto es a lo
que se le llama notación decimal.
7-¿Cuál es la diferencia entre un puerto y un socket?
Puerto: es un número de 16 bits entre 0 y 65535, el puerto es un número
que identifica un socket de forma que todos los paquetes además de
tener una dirección IP de destino tienen también un puerto de destino.
Socket: es una interfaz de entrada- salida de datos que permite la
intercomunicación entre procesos.
8-¿Cuál es la función que realiza el organismo ICANN?
Es un organismo sin fines de lucro que opera a nivel internacional y es
responsable de asignar espacio de direcciones numéricas del protocolo
IP. Su función de administrar los nombre de dominio que permiten a
nivel genérico y código de país y administración de sistemas de
servidores de raíz
9-¿Cuál es la función que realiza el organismo NIC?
su función están en proveer los servicios de información y registros para
Mx así como la asignación de direcciones de IP y el mantenimiento de
las bases de datos respectivas a cada recurso.
10-¿Qué es una dirección física?
Son un identificador único a nivel de hardware para cada interfaz de red,
tienes una longitud de 48 bits y se expresan en 12 dígitos
hexadecimales.

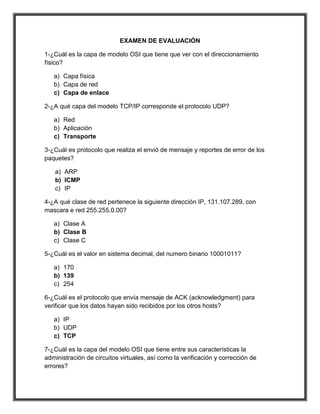

8. EXAMEN DE EVALUACIÓN
1-¿Cuál es la capa de modelo OSI que tiene que ver con el direccionamiento
físico?
a) Capa física
b) Capa de red
c) Capa de enlace
2-¿A qué capa del modelo TCP/IP corresponde el protocolo UDP?
a) Red
b) Aplicación
c) Transporte
3-¿Cuál es protocolo que realiza el envió de mensaje y reportes de error de los
paquetes?
a) ARP
b) ICMP
c) IP
4-¿A qué clase de red pertenece la siguiente dirección IP, 131.107.289, con
mascara e red 255.255.0.00?
a) Clase A
b) Clase B
c) Clase C
5-¿Cuál es el valor en sistema decimal, del numero binario 10001011?
a) 170
b) 139
c) 254
6-¿Cuál es el protocolo que envía mensaje de ACK (acknowledgment) para
verificar que los datos hayan sido recibidos por los otros hosts?
a) IP
b) UDP
c) TCP
7-¿Cuál es la capa del modelo OSI que tiene entre sus características la
administración de circuitos virtuales, así como la verificación y corrección de
errores?

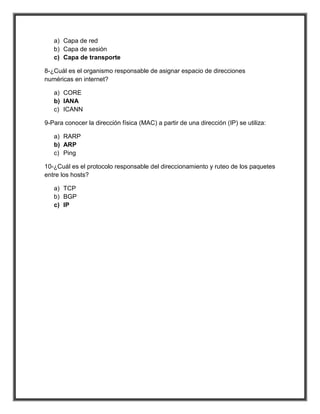

9. a) Capa de red
b) Capa de sesión
c) Capa de transporte
8-¿Cuál es el organismo responsable de asignar espacio de direcciones
numéricas en internet?
a) CORE
b) IANA
c) ICANN
9-Para conocer la dirección física (MAC) a partir de una dirección (IP) se utiliza:
a) RARP
b) ARP
c) Ping
10-¿Cuál es el protocolo responsable del direccionamiento y ruteo de los paquetes
entre los hosts?
a) TCP
b) BGP
c) IP
