Memoria del construcción de la maqueta de un aerogenerador

1. AEROTROM

2. ÍNDICE:
1. BÚSQUEDA DE INFORMACIÓN 3
2. FUENTES DE CONSULTA 4
3. DISEÑO 5
4.-PLANIFICACIÓN. 6
4.1 Lista de materiales. 6
4.2 Lista de herramientas y máquinas. 7
4.3 Presupuesto. 7
4.4 Planificación de tareas 8
4.5 Reparto de tareas. 8
5.-CONSTRUCCIÓN. 8
5.1 Diario de construcción. 8
5. 2 Parte eléctrica 9
5.2.1 Componentes del circuito led intermitente 9
5. 3. Circuito LED intermitente 10
5.4. Programa de Arduino 11
6. Foto del proyecto terminado 11
7. Problemas y soluciones 11
2

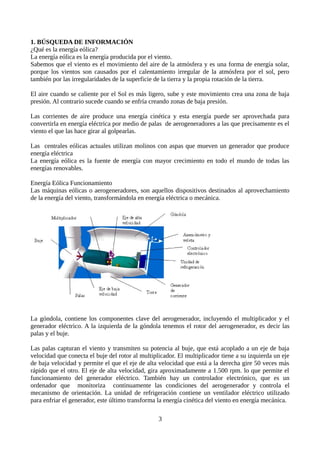

3. 1. BÚSQUEDA DE INFORMACIÓN
¿Qué es la energía eólica?
La energía eólica es la energía producida por el viento.
Sabemos que el viento es el movimiento del aire de la atmósfera y es una forma de energía solar,
porque los vientos son causados por el calentamiento irregular de la atmósfera por el sol, pero
también por las irregularidades de la superficie de la tierra y la propia rotación de la tierra.
El aire cuando se caliente por el Sol es más ligero, sube y este movimiento crea una zona de baja
presión. Al contrario sucede cuando se enfría creando zonas de baja presión.
Las corrientes de aire produce una energía cinética y esta energía puede ser aprovechada para
convertirla en energía eléctrica por medio de palas de aerogeneradores a las que precisamente es el
viento el que las hace girar al golpearlas.
Las centrales eólicas actuales utilizan molinos con aspas que mueven un generador que produce
energía eléctrica
La energía eólica es la fuente de energía con mayor crecimiento en todo el mundo de todas las
energías renovables.
Energía Eólica Funcionamiento
Las máquinas eólicas o aerogeneradores, son aquellos dispositivos destinados al aprovechamiento
de la energía del viento, transformándola en energía eléctrica o mecánica.
La góndola, contiene los componentes clave del aerogenerador, incluyendo el multiplicador y el
generador eléctrico. A la izquierda de la góndola tenemos el rotor del aerogenerador, es decir las
palas y el buje.
Las palas capturan el viento y transmiten su potencia al buje, que está acoplado a un eje de baja
velocidad que conecta el buje del rotor al multiplicador. El multiplicador tiene a su izquierda un eje
de baja velocidad y permite el que el eje de alta velocidad que está a la derecha gire 50 veces más
rápido que el otro. El eje de alta velocidad, gira aproximadamente a 1.500 rpm. lo que permite el
funcionamiento del generador eléctrico. También hay un controlador electrónico, que es un
ordenador que monitoriza continuamente las condiciones del aerogenerador y controla el
mecanismo de orientación. La unidad de refrigeración contiene un ventilador eléctrico utilizado
para enfriar el generador, este último transforma la energía cinética del viento en energía mecánica.
3

4. La energía del generador, se genera a una tensión de 690 voltios, pasa por un transformador para
adaptarla al voltaje necesario de la red de distribución, generalmente se aumenta para conseguir
entre 20 y 132 kilovoltios y posteriormente esta energía es enviada a la Red Eléctrica para su
distribución y consumo.
Los aerogeneradores necesitan una velocidad mínima de viento de unos 3 a 4 metros por segundo
para ponerse en funcionamiento, pero para velocidades superiores a 25 metros por segundo dejan de
funcionar por seguridad.
Desventajas
No siempre hay viento
Dificultad en la planificación
Los aerogeneradores solo funcionan correctamente con ráfagas de viento entre los 10 y los 40 km/h.
Requiere una infraestructura de transporte energético,
Impacto estético en el paisaje
Los aerogeneradores emiten sonido
Ventajas
Inagotable
Limpia
Segura
Es energía autóctona
Es una energía muy barata
Crea puestos de trabajo
2. FUENTES DE CONSULTA:
IDEA URL DE CONSULTA
Arduino+LED https://www.luisllamas.es/encender-un-led-
con-arduino/
Funcionamiento y partes de un
aerogenerador
Libro de Tecnología Industrial I, 1º de
bachillerato Editorial Everest
4

5. 3. DISEÑO
5

6. 4.-PLANIFICACIÓN.
4.1 Lista de materiales.
MATERIAL DEFINICIÓN IMAGEN
Cartón Para las palas y la torre
Madera Para la base, cabeza y base de
control
Motor Se encarga de transformar la
energía eléctrica en energía
mecánica
Ejes Lleva la energía mecánica de la
base a la cabeza del
aerogenerador
Engranajes Se acoplan al eje
Reductora y tornillo sin fin Reduce la velocidad de giro del
motor
6

7. Papel de periódico Para recubrir las palas
Tornillos Para sujetar
4.2 Lista de herramientas y máquinas.
HERRAMIENTAS USO
Regla Para medir
Taladro Sirve para hacer agujeros
Sierra de calar Sirve para cortar madera
Sargento o gato Sirve para sujetar la madera sobre la mesa
Barrena Hace agujeros
Pistola termofusible Sirve para pegar las piezas de madera
Tenaza Cortar alambre
Torno Sujeta las piezas
Llave inglesa
Para apretar o aflojar los tornillos
Pinceles Pintar la maqueta
Lijadora Lijar la madera
4.3 Presupuesto.
DENOMINACIÓN CANTIDAD PRECIO UNITARIO PRECIO
Maderas 2 2,15€ 4,30€
Pegamento
termofusible
1 64,50 los 5 kg 12,9€
Tornillos y tuercas 10 0,10€ 1,00€
cableado 1metro 85,31€ los 100 m 0,85€
motor 2 5,58 10,20€
Tornillo sin fin 1 2,75€ 2,75€
engranajes 3 3,95€ 11,85€
Pegamento de cola 3 2,16€ 6,48€
7

8. 4.4 Planificación de tareas
4.5 Reparto de tareas.
Entre todos los miembros del grupo hemos medido y cortado las partes del molino. Pedro y Omar
se han encargado del diseño y montaje de todas las piezas del aerogenerador mientras que Víctor y
Javier se han encargado del tendido eléctrico. Javier ha hecho la memoria del proyecto.
5.-CONSTRUCCIÓN.
5.1 Diario de construcción.
TAREA HERRAMIENTAS/
MATERIAL
ALUMNO
Buscar información Ordenador Todos
Buscar información Ordenador Todos
Medir y marcar Lápiz y regla Todos
Cortar la torre Caladora y sierra Pedro y Victor
Pegar la torre Pistola termofusible Pedro y Omar
Cortar las palas tijeras Omar
Encolar las palas Pincel y cola Javier
Pegar las palas Termofusible Pedro
Pegar la cabeza termofusible Víctor y Pedro
Montar el circuito eléctrico cables Pedro
Hacer la memoria Ordenador Javier
8

9. Lijar Lijadora Omar
Pintar Pincel y pintura Todos
Comprobar que funciona el aerogenerador pila Todos
Hacer el tendido eléctrico(buscar información) ordenador Javier
Medir y cortar Regla y sierra de calar Víctor y Javier
Pegar termofusible Víctor y Javier
Unir los cables de alambre alambre Víctor yJavier
Pintar Pintura y pincel Víctor y Javier
Comprobar el funcionamiento del tendido
eléctrico
Todos
Construir otro aerogenerador Todos
Construir otro aerogenerador Todos
Montar lo en la maqueta y comprobar el
funcionamiento
Todos

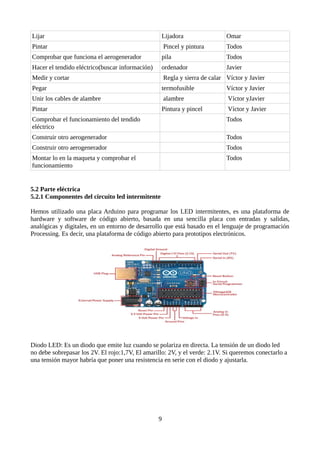

5.2 Parte eléctrica
5.2.1 Componentes del circuito led intermitente
Hemos utilizado una placa Arduino para programar los LED intermitentes, es una plataforma de
hardware y software de código abierto, basada en una sencilla placa con entradas y salidas,
analógicas y digitales, en un entorno de desarrollo que está basado en el lenguaje de programación
Processing. Es decir, una plataforma de código abierto para prototipos electrónicos.
Diodo LED: Es un diodo que emite luz cuando se polariza en directa. La tensión de un diodo led
no debe sobrepasar los 2V. El rojo:1,7V, El amarillo: 2V, y el verde: 2.1V. Si queremos conectarlo a
una tensión mayor habría que poner una resistencia en serie con el diodo y ajustarla.
9

10. 5. 3. Circuito LED intermitente
10

11. 5.4. Programa de Arduino
void setup() {
// iniciamos los pines digitales 11 y 13 como salidas
pinMode(13, OUTPUT);
pinMode (11, OUPUT)
}
void loop() {
digitalWrite(13, HIGH); // se enciende el LED
digitalWrite(12, HIGH); // se enciende el LED
delay(2000); // espera 2 segundo
digitalWrite(13, LOW); // apaga el LED
digitalWrite(11, LOW); // apaga el LED
delay(1000); // espera 1 segundo
}
6 FOTOS DEL PROYECTO TERMINADO
7. PROBLEMAS Y SOLUCIONES.
-Inicialmente queríamos hacer el aerogenerador móvil y plegable pero una serie de inconvenientes
nos hizo recular.
-Al montar las palas y comprobar su funcionamiento vimos que eran muy pesadas para que el motor
pudiera moverlas, lo que nos hizo plantear una nueva solución, las hicimos de otro material
11
