Alarma casera

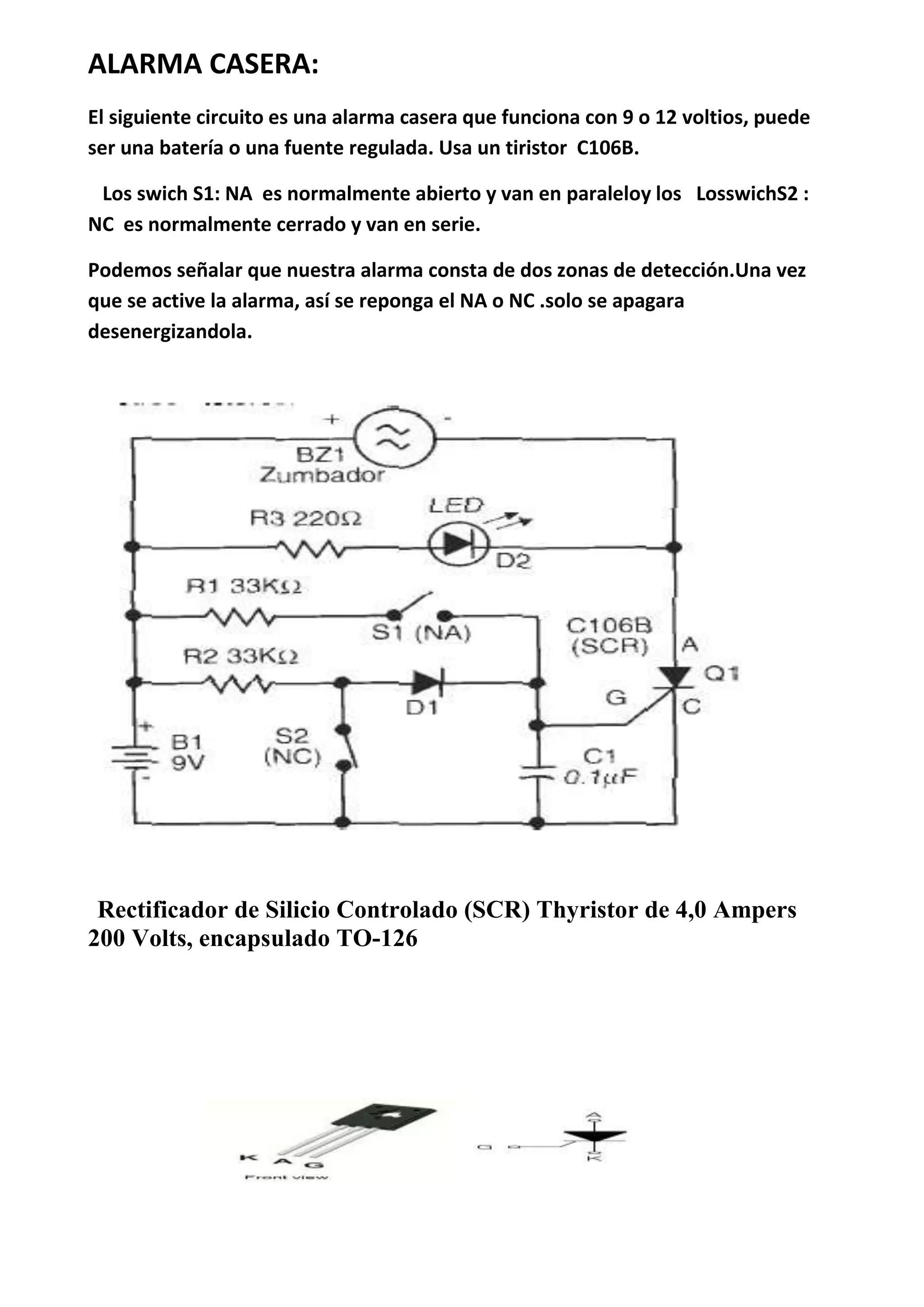

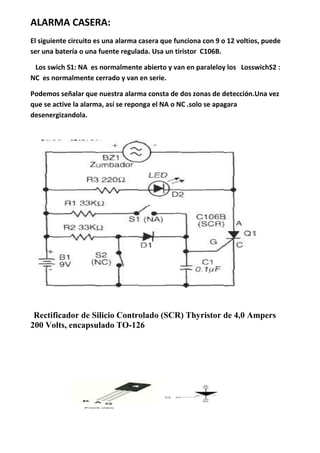

- 1. ALARMA CASERA: El siguiente circuito es una alarma casera que funciona con 9 o 12 voltios, puede ser una batería o una fuente regulada. Usa un tiristor C106B. Los swich S1: NA es normalmente abierto y van en paraleloy los LosswichS2 : NC es normalmente cerrado y van en serie. Podemos señalar que nuestra alarma consta de dos zonas de detección.Una vez que se active la alarma, así se reponga el NA o NC .solo se apagara desenergizandola. Rectificador de Silicio Controlado (SCR) Thyristor de 4,0 Ampers 200 Volts, encapsulado TO-126
- 2. Inyector de Señal : Nos sirve para inyectar una frecuencia de 1 KHz (pues es un multivibrador de onda cuadrada) a varios equipos que lo requieran puede ser ensamblada dentro de un plumón, en la punta puede ir un clip y en la parte negativa un cocodrilo negro.Se usa cuando es necesario reparar o probar equipos en donde se requiere conocer por donde y como viaja una determinada señal.localiza rápidamente etapas defectuosas en circuitos de Audio, RF y FI. Se trata de un oscilador, compuesto de dos transistores, que genera una señal de onda cuadrada de aproximadamente 1 KHz, la cual produce frecuencias armónicas que pueden alcanzar los 100 MHz. Lo que permite "chequear" no solo circuitos de Audio sino también RF y FI. V max: simple 1.5V DC I max: 0.01A
- 3. Dimer o control de intensidad de: Tipo de elemento semiconductor triac Tensión de retorno máx. 400V Corriente conductiva máx. 8A Corriente de entrada 50mA Carcasa TO220AB Velocidad de aumento del impulso 100V/μs Montaje THT 32 Volt 2A Bilateral Trigger Diode (DIAC) - NTE6408 HT 32B -----DIAC DE 30 VOLTIOS. SE REGULA LA INTENSIDAD CON EL CONTROL DE LUZ(POTENCIOMETRO Lineal=250 k ) Alarma de fotorresistencia
- 4. SE ACTIVA CUAN DO SE OBSTRUYE EL PASEO DE LA LUZ SOBRE LA FOTORESISTENCIA. Lista de material: 1- 9P5-A 1- 110-22K 5- R1K 1/2 1- NE555V 1- E1-63R1- 1N4004 1- BC547B 1- BGD35C 1- TR
- 5. CARGADOR DE BATERIA DE 12 V. El transformador en el secundario debe ser de 20 v rms y a 5 amperios -Transistor NPN código MJ1504 = NTE 88 - EL ICI REGULADOR DE VOLTAJE 7815 -R1 0,33 oh. R2 8,2 oh. C1 CONDENSADOR ELECTROLITICO DE 10,0000 Uf/ 100 v. -DI …..D7 = 1N4004 El transformador tiene bobinado primario de 110 y 220V y secundario de 15 + 15V con corriente de 5A ó más.Los diodos rectificadores deben ser de por lo menos 50V con 3A de corriente ó más. Diodos como el BYM56A y equivalentes de mayor tensión para 3,5A sirven. El diodo tener D4 es del tipo BZX79C5V1 ó BZX79C5V6 y el SCR2 puede ser el TIC106 con tensión a partir de 50V ó equivalentes. Los leds son comunes, pudiendo ser de cualquier color.
- 6. PUNTA LOGICA-USA LA PROPIA ALIMENTACION DEL CIRCUITO.- NIVEL ALTO LED ROJO .-NIVEL BAJO LED VERDE. Y cuando es intermitente será el LED amarillo.- CN3 ES TIERRA ; CN2 ES POSITIVO . -CN1 ES NUESTRA PUNTA PUEDE SERE UN CLIP ESTIRADO. SE PUEDE ENSAMBLAR EN FORMA DELGADA Y QUE SE INSERTE EN EL ESTUCHE DE UN PLUMON VACIO. - 1 CD4001 (4 compuertas NOR de 2 entradas tecnología CMOS) - 3 diodos LED (1 rojo, 1 verde, 1 amarillo - 5 resistores: 3 de 1K (R1,R2,R3), 1 de 2.2M (R5), 1 de 4.7M (R4) - 1 capacitor: de 100 nF Circuits : CD4001 The CD4001 has four separate 2-input NOR gates which you can use independently.
