1. PUNTA LÓGICA
Ya que para todo laboratorio electrónico necesitamos ciertos instrumentos
de medición, ahora podremos construir una punta lógica muy útil para analizar
un circuito digital.
Una punta lógica es un instrumento que sirve para detectar niveles de altos y bajos
(respuestas lógicas digitales de ceros y unos) o señales de pulso en cualquier parte de
un circuito digital.
Para dicha misión se puede utilizar un osciloscopio un multímetro o algún otro
instrumento,pero el uso de una punta lógica es de sencillo manejo y de fácil transporte
lo que lo hace ideal para esta tarea.
Funcionamiento
El circuito funcionara dependiendo la entrada que tenga que pueden ser alto (1 lógico)
o bajo (0 lógico ).
Nivel logico alto
Cuando la entrada es alta los inversores A, B y C ponen alas resistencias R4 a R8 en
un estado alto que es casi el mismo voltaje al que esta conectado el ánodo común del

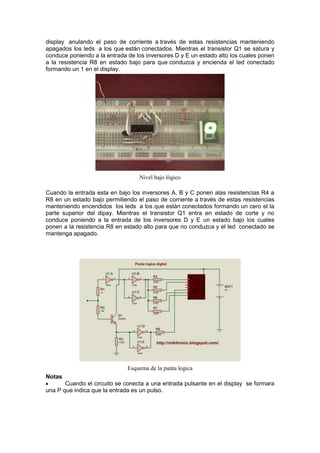

2. display anulando el paso de corriente a través de estas resistencias manteniendo
apagados los leds a los que están conectados. Mientras el transistor Q1 se satura y
conduce poniendo a la entrada de los inversores D y E un estado alto los cuales ponen
a la resistencia R8 en estado bajo para que conduzca y encienda el led conectado
formando un 1 en el display.
Nivel bajo lógico
Cuando la entrada esta en bajo los inversores A, B y C ponen alas resistencias R4 a
R8 en un estado bajo permitiendo el paso de corriente a través de estas resistencias
manteniendo encendidos los leds a los que están conectados formando un cero el la
parte superior del dipay. Mientras el transistor Q1 entra en estado de corte y no
conduce poniendo a la entrada de los inversores D y E un estado bajo los cuales
ponen a la resistencia R8 en estado alto para que no conduzca y el led conectado se
mantenga apagado.
Esquema de la punta logica
Notas
Cuando el circuito se conecta a una entrada pulsante en el display se formara
una P que indica que la entrada es un pulso.

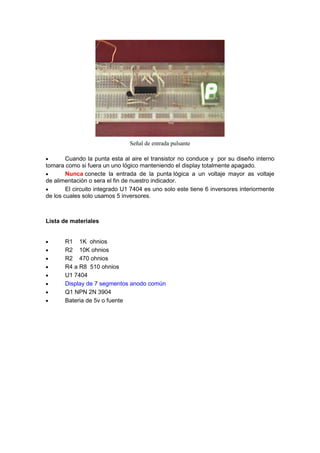

3. Señal de entrada pulsante
Cuando la punta esta al aire el transistor no conduce y por su diseño interno
tomara como si fuera un uno lógico manteniendo el display totalmente apagado.
Nunca conecte la entrada de la punta lógica a un voltaje mayor as voltaje
de alimentación o sera el fin de nuestro indicador.
El circuito integrado U1 7404 es uno solo este tiene 6 inversores interiormente
de los cuales solo usamos 5 inversores.
Lista de materiales
R1 1K ohnios
R2 10K ohnios
R2 470 ohnios
R4 a R8 510 ohnios
U1 7404
Display de 7 segmentos anodo común
Q1 NPN 2N 3904
Bateria de 5v o fuente

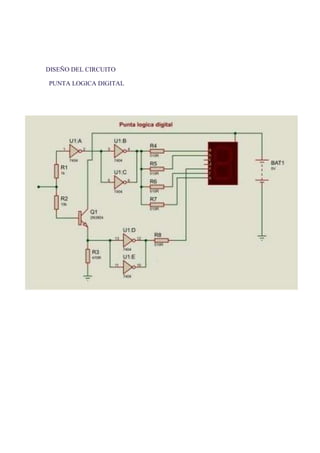

4. DISEÑO DEL CIRCUITO
PUNTA LOGICA DIGITAL
