El documento describe diferentes tipos de sistemas de alcantarillado. Define aguas grises y aguas negras. Explica que el alcantarillado es un sistema de tuberías para recolectar y transportar aguas residuales y lluvia. Se clasifican los sistemas en alcantarillado sanitario, pluvial y combinado. También describe sistemas no convencionales como alcantarillado simplificado, con domínales y sin arrastre de sólidos.

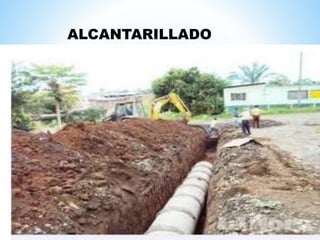

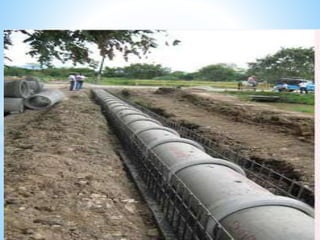

1. ALCANTARILLADO

5. I.- TERMINOS Y DEFINICIONES.
1.-Aguas Grises son aguas residuales provenientes de las tinas y duchas
,lavatorios, lavaplatos y otros similares.
2.- Aguas Negras son aguas que contienen excretas .

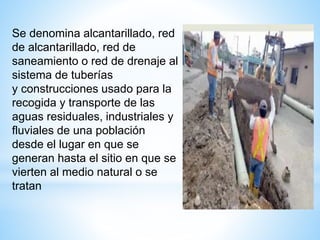

6. Se denomina alcantarillado, red
de alcantarillado, red de
saneamiento o red de drenaje al
sistema de tuberías
y construcciones usado para la
recogida y transporte de las
aguas residuales, industriales y
fluviales de una población
desde el lugar en que se
generan hasta el sitio en que se
vierten al medio natural o se
tratan

7. la red de alcantarillado se
considera un servicio
básico, sin embargo la
cobertura de estas redes
en las ciudades de países
en desarrollo es ínfima en
relación con la cobertura
de las redes de agua
potable" esto genera
importantes problemas
sanitarios"

8. Es aquel en el cual se independiza la evacuación de
aguas residuales y lluvia
1.-El alcantarillado sanitario sistema diseñado para
recolectar exclusivamente las aguas residuales
domésticas e industriales
2.- El alcantarillado pluvial sistema de evacuación de
la escorrentía superficial producida por la
precipitación"

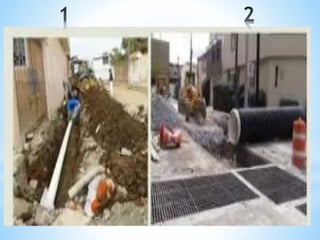

los sistemas convencionales de alcantarillado se
clasifican en:

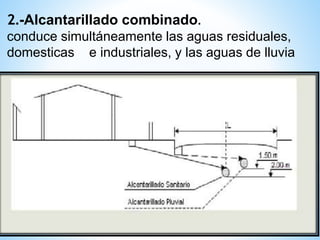

10. 2.-Alcantarillado combinado.
conduce simultáneamente las aguas residuales,
domesticas e industriales, y las aguas de lluvia

11. Sistemas de alcantarillado no convencionales
Se clasifican según el tipo de tecnología aplicada y en general
se limita a la evacuación de las aguas residuales.
1.-Alcantarillado simplificado.
Un sistema de alcantarillado sanitario simplificado se diseña
con los mismos lineamientos de un alcantarillado
convencional, pero teniendo en cuenta la posibilidad de
reducir diámetros.

12. 2.-Alcantarillado con domínales.
Son los alcantarillados que recogen las aguas residuales de
un pequeño grupo de viviendas, menor a una hectárea, y las
conduce a un sistema de alcantarillado convencional

13. 3.-Alcantarillado sin arrastre de sólidos.
conocidos también como alcantarillados a presión,
son sistemas en los cuales se eliminan los sólidos
de los efluentes de la vivienda por medio de un
tanque interceptor.
El tipo de alcantarillado que se use depende de las
características de tamaño, topografía y condiciones
económicas del proyecto"

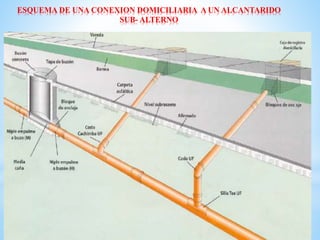

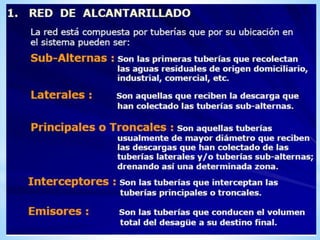

18. ESQUEMA DE UNA CONEXION DOMICILIARIA A UN ALCANTARIDO
SUB- ALTERNO

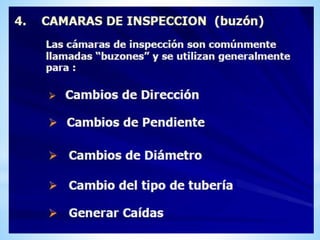

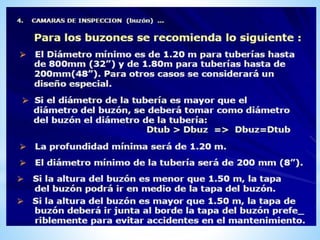

38. Diámetro tubería Diam Buzón Diam tapa
8-24 pulg 120 cm 60 cm
26-32 150 cm 60 cm
32-mas 180 cm 60 cm
Profundidad Buzón Posición tapa
120 cm – 150 cm Centro
Más de 150 cm Costado
