ALMACENAMIENTO DE SÓLIDOS




                                Sergio Armando Arenas
                                  Peter G. Camacho C.
                                Jenniffer Solange Ayala
                                    John Jairo Martínez


            Ing. Edgar Mauricio Morales
2




        CONTENIDO

Introducción

     Objetivos

    Fundamentación Teórica

    Conclusiones

Referencias
3



         INTRODUCCIÓN


       Text




                   Almacenamiento de
Text               sólidos
4




                             OBJETIVOS

Identificar las propiedades y características de
los sólidos de acuerdo a su tamaño, consistencia
y forma.
                                                         Exponer las
                                                    características de los
                                                    diferentes depósitos
Diferenciar los tipos de depósitos y modo de         identificando para
empleo de acuerdo a las características de los
sólidos a almacenar.
                                                    qué tipos de sólidos
                                                     son funcionales de
Reconocer las ventajas y desventajas de cada tipo
                                                        acuerdo a las
de almacenamiento, teniendo en cuenta las           cualidades de estos.
condiciones de diseño y los inconvenientes de
almacenamiento como la presión y el
empaquetamiento.
5




                          Sólidos
Uno de los cuatro estados de agregación de la materia .

Oponen resistencia a cambios de forma y de volumen.

En procesos químicos los sólidos se encuentran más
frecuentemente en forma de partículas y son en general, más
difíciles de tratar que los líquidos, vapores o gases.
6



      Caracterización de Partículas Sólidas
Es necesario un conocimiento de las características de masas
de sólidos en forma de partículas para el diseño de procesos y
del equipo que operan con corrientes que contienen tales
partículas.
Partículas sólidas individuales se caracterizan por su Tamaño,
Densidad y Forma.

El tamaño y la forma se pueden especificar fácilmente para
partículas regulares, tales como esferas o cubos, pero para
partículas irregulares es preciso definirlos arbitrariamente.
7




         Forma de las Partículas




El diámetro equivalente se define a veces como el diámetro de
una esfera de igual volumen. Sin embargo, para materiales
granulares finos resulta difícil determinar con exactitud el
volumen .
El área de la superficie se obtiene a partir de medidas de
adsorción o de la caída de presión en un lecho de partículas
8

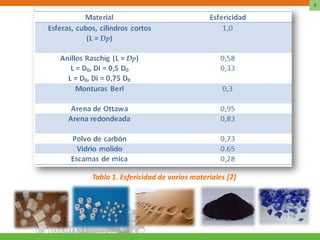

Tabla 1. Esfericidad de varios materiales [2]
9




Propiedades de Masas de Partículas:
Las masas de partículas sólidas poseen muchas de las propiedades de
un fluido.
Ejercen presión sobre las paredes de un contenedor, fluyen a través
de un orificio o descienden por una tolva.

Diferencias con los líquidos y gases:
las partículas se entrecruzan y adhieren por efecto de la presión y no
pueden deslizar unas sobre otras hasta que la fuerza aplicada no
alcanza un cierto valor, una presión aplicada en una dirección genera
alguna presión en otras direcciones.

La densidad de la masa puede variar, dependiendo del grado de
empaquetamiento de los granos.
10




Los sólidos en forma de partículas se dividen en dos clases:
cohesivos y no cohesivos.

Los materiales no cohesivos como grano, arena o briznas de
plástico, fluyen fácilmente desde depósitos o silos.

Los sólidos cohesivos, tales como arcilla húmeda, se
caracterizan por su dificultad para fluir a través de orificios.
11

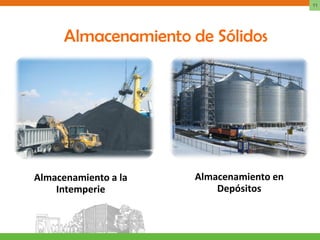

      Almacenamiento de Sólidos




Almacenamiento a la   Almacenamiento en
    Intemperie            Depósitos
12




         Presiones en Depósitos, Tolvas y Silos

La presión lateral ejercida sobre las paredes en cualquier
punto es menor que la calculada a partir de la carga de
material.

La fuerza de fricción en la pared tiende a contrarrestar el peso
del sólido y reduce la presión ejercida por la masa sobre el
fondo del contenedor.

La altura alcanza un valor aproximadamente tres veces
superior al diámetro del depósito, el material adicional
virtualmente no tiene efecto sobre la presión en la base
la masa adicional es soportada por la pared y el lecho.
13


                     Tipos de silos
En función del patrón de flujo
14
15




Tipos de tolva e influencia en
       forma de flujo
16




Esfuerzos en Recipientes de Flujo Axial-simétrico
17




Esquematización de la formación de campos de esfuerzo
          activos y de arco o domo en silos
18



Distribución de esfuerzos en silos
19




Distribución de la carga en la pared de un silo
20




 Ecuación de Janssen del esfuerzo: presión estática vertical Pv
 en paredes de recipientes cilíndricos




Donde: g es la aceleración de la gravedad, ρb es la densidad a granel de los
sólidos, D es el diámetro del silo, µ’ es el coeficiente de fricción sobre la pared
y h es la profundidad de los sólidos almacenados. K’ es la relación de la
presión horizontal a la vertical y se puede expresar como:




Donde: δ es el ángulo efectivo de fricción interna de los sólidos
almacenados
21

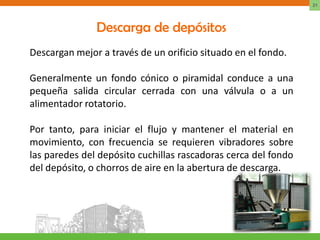

               Descarga de depósitos
Descargan mejor a través de un orificio situado en el fondo.

Generalmente un fondo cónico o piramidal conduce a una
pequeña salida circular cerrada con una válvula o a un
alimentador rotatorio.

Por tanto, para iniciar el flujo y mantener el material en
movimiento, con frecuencia se requieren vibradores sobre
las paredes del depósito cuchillas rascadoras cerca del fondo
del depósito, o chorros de aire en la abertura de descarga.
22




Las operaciones en las que intervienen partículas solidas son:
Reducción de Tamaño, Cristalización, Mezclado de Sólidos y pastas
y Separaciones Mecánicas.

Equipos de Reducción de Tamaño:
(1) compresión, (2) impacto, (3) frotación o rozamiento, y (4) corte.

Cristalización: Es la formación de partículas sólidas a partir de una
fase homogénea.

Mezclado de Sólidos y Pastas: El mezclado de sólidos secos y de
pastas viscosas se parece en cierto modo al mezclado de líquidos de
baja viscosidad.

Separaciones Mecánicas: Dos métodos generales son la utilización
de Tamizado o Filtración.
23




                Descarga Natural en Tolvas
Los límites de flujo en masa y flujo tipo embudo para tolvas cónicas y
para tolvas planas dependen del ángulo con la vertical θ, el ángulo
efectivo de fricción interna δ y el ángulo de fricción con la pared υ
24




       Abertura de la tolva para sólidos gruesos

Por medio de un análisis de fuerzas en equilibrio para un material granular en
la zona de la tolva se puede demostrar que:




donde: σ 1 es el esfuerzo actuando en el arco a un ángulo de 45º, ρb es la
densidad a granel del sólido, g es la aceleración de la gravedad, B es la abertura
de la tolva, H(θ) es un factor que toma en cuenta variaciones en grosor del arco,
el ángulo con la vertical y el tipo de tolva (cónica o plana), y a es la aceleración
de descarga del sólido granular
25




       Abertura de la tolva para sólidos gruesos
Se puede demostrar que la abertura mínima de la tolva para prevenir la
formación del arco cohesivo es función del estado de equilibrio estático, o sea
cuando a=0, por lo que sustituyendo y despejando de la ecuación anterior:




La variable H(θ) tiene un valor de 2.4 aproximadamente para tolvas cónicas y de
2.2 aproximadamente para tolvas con abertura cuadrada. Para determinar el
valor de σ 1 se hace uso de curvas de diseño.
26




     Abertura de la tolva para sólidos gruesos

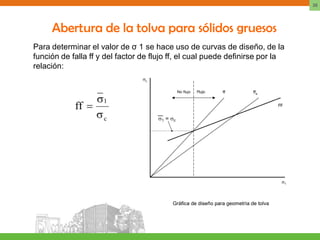

Para determinar el valor de σ 1 se hace uso de curvas de diseño, de la
función de falla ff y del factor de flujo ff, el cual puede definirse por la
relación:
27




           Abertura de la tolva para sólidos gruesos

El punto crítico de intersección en la figura
anterior se denota como esfuerzo de corte
crítico aplicado, siendo el esfuerzo definido
en las ecuaciones anteriores. Al obtenerlo
y sustituirlo se determinará la dimensión
mínima de abertura B min necesaria para
promover el flujo del material almacenado.
Para facilitar la estimación del factor de
flujo, se han elaborado gráficas de diseño
para tolvas cónicas y planas y para
diversos valores del ángulo efectivo de
fricción interna.
28
29




     Abertura de la tolva para sólidos gruesos
 Caudal másico o velocidad de flujo
   Puede deducirse una expresión a partir de los dos componentes de la
   aceleración



  donde: a c es el componente convergente debido al canal de flujo y a v
  es el componente debido al incremento de velocidad una vez que se
  inicia el flujo.




  ff es el factor de flujo crítico basado en la dimensión mínima de
  arqueado, mientras que ffa es el factor de flujo real basado en la
  dimensión de la abertura.
30




     Abertura de la tolva para sólidos gruesos




donde: V es la velocidad de descarga y m es una constante cuyo valor es de
cero para tolvas planas y de la unidad para tolvas cónicas. Sustituyendo las
dos ecuaciones anteriores en la primeras y despejando av:




A medida que la velocidad de descarga se incrementa, av tiende a cero, por lo
que una velocidad terminal promediada Va se alcanzará sustituyendo av=0 en
la ecuación previa, obtenemos la siguiente
relación:
31




Abertura de la tolva para sólidos gruesos




 El caudal en masa Q0 se representa por:




 donde: B es el diámetro o ancho de abertura y L es la longitud de
 abertura.
32




                                   PILAS
Si el material sólido que se va a almacenar es inerte a condiciones de intemperie,
presenta inconvenientes:

 Segregación del material: Los sólidos gruesos se acumulan en los bordes de la
pila.

 Contaminación: tanto del ambiente circundante como deterioro de la salud
humana debido al posible arrastre de partículas en el aire.

 Lluvias: el material se expone a la humedad y al arrastre debido a lluvias.

Es necesario que el suelo sea compacto y con cierta pendiente de inclinación para
que drene el agua.
33




             Descarga Asistida:
Promotores de Flujo y Alimentadores
34




                Descarga Asistida:
 Promotores de flujo: dispositivos activos
35




Descarga Asistida:
36




               Descarga Asistida:
 Promotores de flujo: alimentadores
37




Descarga Asistida:
38




            DISPOSICIONES DE DESCARGA

El vertido del sólido a granel se realiza comúnmente
mediante una cinta transportadora. Ésta crea un montículo
cuya forma depende de si la cinta transportadora es fija o
móvil.

A. La descarga sobre la polea final forma un montón cónico
   al extremo de la banda.
39




B. Descarga sobre polea final para la distribución longitudinal
   mediante un transportador reversible.
40




C. Descarga por medio de un basculador deslizante, para
   distribuir materiales a uno o los dos lados del transportador a
   todo lo largo del recorrido del basculador.
41




D. Descarga mediante basculadores fijos, con o sin
   transportador transversal a uno o los dos lados de la
   banda, a aberturas fijas de tolva o montones en lugares
   escogidos.
42




E. Descarga mediante rejas con bisagras a uno o más lugares
   fijos a lo largo de uno o los dos lados del transportador. Las
   rejas se pueden ajustar para dividir la descarga entre varios
   lugares, en forma simultánea, en las proporciones deseadas
43
44
45




ANGULO DE REPOSO Y COMPACTACIÓN
46




  ANGULO DE REPOSO Y COMPACTACIÓN

Un cambio leve en la densidad a granel del material causa un
cambio dramático en la capacidad de fluir. Un rasgo relevante de
un polvo se refiere a la forma en que el esfuerzo de corte varía con
el esfuerzo de consolidación. Las propiedades utilizadas para
identificar y cuantificar las relaciones entre estos esfuerzos se
conocen como “propiedades de falla o ruptura de polvos”
47




              Propiedades de falla

Las propiedades de falla son:

 Ángulo efectivo de fricción interna (δ)
 Ángulo de fricción con la pared (φ)
 Función de falla (F)
 Cohesión (C)
 Adhesión (T)
48




Determinación de las Propiedades de Falla

 La Ecuación de Warren-Spring




  Donde τ es el esfuerzo de corte, C es la cohesión, σ es el esfuerzo
  normal, T es la adhesión, y n el índice de corte o cizalla (1 < n < 2)
49



                   CONSIDERACIONES DE DISEÑO

El diseño de depósitos de almacenamiento para sólidos particulados
consta básicamente de cuatro pasos:

1.   Determinación de la resistencia y de las propiedades de flujo de los
     sólidos particulados a almacenar en las peores condiciones
     encontradas en la práctica.

2.   Determinación de la geometría del depósito para proporcionar la
     capacidad deseada y proveer un modelo de flujo con características
     aceptables y asegurar una adecuada descarga.

3.   Estimación de las cargas ejercidas sobre las paredes del depósito y el
     alimentador bajo condiciones de operación.

4.   Diseño y detalle de la estructura del depósito.
50


          TOLVAS DE FLUJO DE MASA                        TOLVAS DE FLUJO DE EMBUDO

1. Las partículas se segregan, pero se reúnen   1. Las partículas se segregan y permanecen
en la descarga.                                 segregadas.
2. Los polvos se desairean y no fluyen cuando   2. La primera porción que entra es la última en
se descarga el sistema.                         salir.
                                                3. Pueden permanecer productos en puntos
3. El flujo es uniforme.                        muertos, hasta que se realiza la limpieza
                                                completa del sistema.
4. La densidad del flujo es constante.          4. Los productos tienden a formar puentes o
                                                arcos y, luego, a que se formen agujeros de
                                                rata durante la descarga.
5. Los indicadores de nivel funcionan           5. El flujo es errático.
adecuadamente.
6. No quedan productos en zonas muertas,        6. La densidad puede variar.
donde pudieran degradarse.
7. Se puede diseñar la tolva para tener un      7. Los indicadores de nivel se deben situar en
almacenamiento no segregado o para              puntos clave, para que puedan funcionar
funcionar como mezcladora.                      adecuadamente.
                                                8. Las tolvas funcionan bien con sólidos de
                                                partículas grandes y flujo libre.

          Tabla 2. características principales de las tolvas de flujo de masa y
                                   flujo de embudo [3]
51



             ESPECIFICACIÓN DE SÓLIDOS A GRANEL PARA
                      OBTENER EL MEJOR FLUJO

 El tamaño de partículas Entre mayor sea el tamaño de la partícula, más
libre es el flujo de sólidos. Entre menor tamaño de partícula, el flujo es más
difícil debido al aumento del grado de compactación de las partículas


 Contenido de Humedad La humedad es un problema ya que en ciertas
cantidades puede llegar a afectar el flujo de descarga


 El Envejecimiento Parece que mejora la capacidad de flujo de algunos
materiales, puede ser debido a la oxidación de la superficie de las partículas,
a la distribución más uniforme de la humedad y al redondeo de las esquinas
de las partículas que provoca el manejo del mismo
52




          EMBALAJE Y MANEJO DE PRODUCTOS SÓLIDOS

En ingeniería, se conoce como embalaje a todo empaque que contiene
dos toneladas métricas de producto.




 Bolsas de Papel de capas Múltiples

Existen dos diseños de bolsas, las de válvula y las de boca abierta. La de
válvula tiene los dos extremos cerrados y su llenado es por la válvula,
mientras que la de boca abierta su sellado es después de su llenado por
la parte abierta de la misma.
53




 Cajas para granel

Son de papel kraft corrugado para productos secos y a granel.
Las cajas grandes cargan de 0.5 a 2 toneladas y las pequeñas, de
23 a 68 kg. Las grandes son utilizadas para enviar resinas y las
chicas son para materiales de tamaño regular, tales como soda
caustica. Las cajas a granel contienen el producto dentro de una
bolsa de polietileno, acojinamiento en los extremos y
sellamientos con grapas u otros objetos de sellamiento.


Tambores

Son hechos de acero o de fibra. Son los segundos en
importancia después de las capas múltiples para suspensiones.
Son muy utilizados para sólidos secos.
54




                  Conclusiones
Debido a que en los procesos químicos los sólidos son más
difíciles de tratar que los líquidos, vapores o gases, un buen
almacenamiento y transporte de estos para conservar sus
propiedades se hace vital para hacer efectivos los procesos.

Este trabajo nos permite aplicar los conceptos vistos en la
asignatura de manejo de sólidos y líquidos, dándonos una
ventaja en el momento de enfrentarnos con concepciones
semejantes en el mundo real.
55




                      REFERENCIAS
1. HERNANDEZ, H.: Manejo de sólidos y separaciones sólido-sólido.
   Universidad Industrial de Santander, 1991. Pag. 16 – 39.

2. MCCABE, W. & SMITH, J.: Operaciones Unitarias en Ingeniería Química.
   McGraw-Hill.1998. Pag .868-970.

3. RAYMUS, G.:“Handling of Bulk Solids and Packaging of Solids and
   Liquids”. PERRY’S CHEMICAL ENGINEERS’ HANDBOOK. McGraw-Hill.
   1999. pag. 27 – 51.

4. .“Silo” [en línea]: Wikipedia, la enciclopedia libre. Consultado: Diciembre
   11 de 2010.Disponible en web <http://es.wikipedia.org/wiki/Silo >.

5. “Tolva” [en línea]: Wikipedia, la enciclopedia libre. Consultado:
   Diciembre        11       de       2010.Disponible   en      web
   <http://es.wikipedia.org/wiki/Tolva>.
56




                   REFERENCIAS
7. “Almacenamiento de sólidos, líquidos y gases, intercambiadores de calor”.
   [en línea]: pdf.Consultado: Diciembre 11 de 2010. Disponible en web.

8. “Diseño y Cálculo de Tanques de Almacenamiento”. [en línea]:
   Consultado:   Diciembre    11    de   2010.Disponible en web
   <http://www.inglesa.com.mx/books/DYCTA.pdf>.
57

Más contenido relacionado

La actualidad más candente

Agitadores
AgitadoresAgitadores
Agitadores
Jose Luis Brunelli

Operaciones unitarias
Operaciones unitariasOperaciones unitarias
Operaciones unitarias
Viter Becerra

Transferencia de masa1
Transferencia de masa1Transferencia de masa1
Transferencia de masa1
Eleazar Maximo Escamilla

Operaciones de separación secado (2)
Operaciones de separación secado (2)Operaciones de separación secado (2)
Operaciones de separación secado (2)
Diana Catalina Moreno Guarin

Agitación y mezclado
Agitación y mezcladoAgitación y mezclado
Agitación y mezclado
ivanramma

Problemario fenomenos transporte[1]
Problemario fenomenos transporte[1]Problemario fenomenos transporte[1]
Problemario fenomenos transporte[1]
Adolfo Quintero

Coeficientes de Transferencia de Masa
Coeficientes de Transferencia de MasaCoeficientes de Transferencia de Masa
Coeficientes de Transferencia de Masa
jhonathan

Transferencia de-masa-art
Transferencia de-masa-artTransferencia de-masa-art
Transferencia de-masa-art
Norman Rivera

TRANSFERENCIA DE MASA
TRANSFERENCIA DE MASATRANSFERENCIA DE MASA
TRANSFERENCIA DE MASA
Nanny Alvarez

Cuarto_Parcial_Completo.pdf.pdf
Cuarto_Parcial_Completo.pdf.pdfCuarto_Parcial_Completo.pdf.pdf
Cuarto_Parcial_Completo.pdf.pdf
BrayanArias23

61568111 operacion-absorcion
61568111 operacion-absorcion61568111 operacion-absorcion
61568111 operacion-absorcion
Tecnologico de Minatitlan

Extracción líquido líquido
Extracción líquido líquidoExtracción líquido líquido
Extracción líquido líquido
Cesar Parra

Solucionario Fenomenos De Transporte
Solucionario Fenomenos De TransporteSolucionario Fenomenos De Transporte
Solucionario Fenomenos De Transporte
Omar Gutiérrez De León

Problemas transferencia de materia
Problemas transferencia de materiaProblemas transferencia de materia
Problemas transferencia de materia
Stephanie Melo Cruz

Humidificacion adiabatica
Humidificacion adiabaticaHumidificacion adiabatica
Humidificacion adiabatica
Stephanie Melo Cruz

Reduccion de tamaño
Reduccion de tamañoReduccion de tamaño
Reduccion de tamaño
Stephanie Melo Cruz

TRANSFERENCIA DE CALOR POR CONDUCCIÓN-CONDUCCIÓN LINEAL EN MULTIPLES CAPAS
TRANSFERENCIA DE CALOR POR CONDUCCIÓN-CONDUCCIÓN LINEAL EN MULTIPLES CAPASTRANSFERENCIA DE CALOR POR CONDUCCIÓN-CONDUCCIÓN LINEAL EN MULTIPLES CAPAS
TRANSFERENCIA DE CALOR POR CONDUCCIÓN-CONDUCCIÓN LINEAL EN MULTIPLES CAPAS
Edisson Paguatian

Intercambiadores de calor
Intercambiadores de calorIntercambiadores de calor
Intercambiadores de calor
skiper chuck

Filtración
FiltraciónFiltración
Filtración
Stephanie Melo Cruz

Fenomenos agitacion
Fenomenos agitacionFenomenos agitacion
Fenomenos agitacion
Mary Collahuazo


La actualidad más candente (20)

Agitadores
AgitadoresAgitadores
Agitadores

Operaciones unitarias
Operaciones unitariasOperaciones unitarias
Operaciones unitarias

Transferencia de masa1
Transferencia de masa1Transferencia de masa1
Transferencia de masa1

Operaciones de separación secado (2)
Operaciones de separación secado (2)Operaciones de separación secado (2)
Operaciones de separación secado (2)

Agitación y mezclado
Agitación y mezcladoAgitación y mezclado
Agitación y mezclado

Problemario fenomenos transporte[1]
Problemario fenomenos transporte[1]Problemario fenomenos transporte[1]
Problemario fenomenos transporte[1]

Coeficientes de Transferencia de Masa
Coeficientes de Transferencia de MasaCoeficientes de Transferencia de Masa
Coeficientes de Transferencia de Masa

Transferencia de-masa-art
Transferencia de-masa-artTransferencia de-masa-art
Transferencia de-masa-art

TRANSFERENCIA DE MASA
TRANSFERENCIA DE MASATRANSFERENCIA DE MASA
TRANSFERENCIA DE MASA

Cuarto_Parcial_Completo.pdf.pdf
Cuarto_Parcial_Completo.pdf.pdfCuarto_Parcial_Completo.pdf.pdf
Cuarto_Parcial_Completo.pdf.pdf

61568111 operacion-absorcion
61568111 operacion-absorcion61568111 operacion-absorcion
61568111 operacion-absorcion

Extracción líquido líquido
Extracción líquido líquidoExtracción líquido líquido
Extracción líquido líquido

Solucionario Fenomenos De Transporte
Solucionario Fenomenos De TransporteSolucionario Fenomenos De Transporte
Solucionario Fenomenos De Transporte

Problemas transferencia de materia
Problemas transferencia de materiaProblemas transferencia de materia
Problemas transferencia de materia

Humidificacion adiabatica
Humidificacion adiabaticaHumidificacion adiabatica
Humidificacion adiabatica

Reduccion de tamaño
Reduccion de tamañoReduccion de tamaño
Reduccion de tamaño

TRANSFERENCIA DE CALOR POR CONDUCCIÓN-CONDUCCIÓN LINEAL EN MULTIPLES CAPAS
TRANSFERENCIA DE CALOR POR CONDUCCIÓN-CONDUCCIÓN LINEAL EN MULTIPLES CAPASTRANSFERENCIA DE CALOR POR CONDUCCIÓN-CONDUCCIÓN LINEAL EN MULTIPLES CAPAS
TRANSFERENCIA DE CALOR POR CONDUCCIÓN-CONDUCCIÓN LINEAL EN MULTIPLES CAPAS

Intercambiadores de calor
Intercambiadores de calorIntercambiadores de calor
Intercambiadores de calor

Filtración
FiltraciónFiltración
Filtración

Fenomenos agitacion
Fenomenos agitacionFenomenos agitacion
Fenomenos agitacion


Similar a Almacenamiento de solidos

Nosonliquidos mg2016
Nosonliquidos mg2016Nosonliquidos mg2016
Nosonliquidos mg2016
Grant Wellwood

Tema v propiedades de los sedimentos en un cauce
Tema v propiedades de los sedimentos en un cauceTema v propiedades de los sedimentos en un cauce
Tema v propiedades de los sedimentos en un cauce
alex10GT

Operacion de-ingenieria-quimica
Operacion de-ingenieria-quimicaOperacion de-ingenieria-quimica
Operacion de-ingenieria-quimica
gerson gavancho sanez

Clasificación de presas
Clasificación de presasClasificación de presas
Clasificación de presas
gerardocastro1994

ORIGEN_Y_PROPIEDADES_D_LOS_SEDIMENTOS1.pdf
ORIGEN_Y_PROPIEDADES_D_LOS_SEDIMENTOS1.pdfORIGEN_Y_PROPIEDADES_D_LOS_SEDIMENTOS1.pdf
ORIGEN_Y_PROPIEDADES_D_LOS_SEDIMENTOS1.pdf
inspectordeobras2022

03_ORIGEN_PROPIEAD bbbbbbES_SEDIMENTOS.pdf
03_ORIGEN_PROPIEAD bbbbbbES_SEDIMENTOS.pdf03_ORIGEN_PROPIEAD bbbbbbES_SEDIMENTOS.pdf
03_ORIGEN_PROPIEAD bbbbbbES_SEDIMENTOS.pdf
Deivis17

Cimentaciones profundas
Cimentaciones profundasCimentaciones profundas
Cimentaciones profundas
Juan Alegre

Ingeniería de yacimientos I
Ingeniería de yacimientos IIngeniería de yacimientos I
Ingeniería de yacimientos I
Lenin Jesús Ali Perdomo

INTRO PRESEN, OBJET. Parte 3,4,5 y 6.pptx
INTRO PRESEN, OBJET. Parte 3,4,5 y 6.pptxINTRO PRESEN, OBJET. Parte 3,4,5 y 6.pptx
INTRO PRESEN, OBJET. Parte 3,4,5 y 6.pptx
Fernandomarcaflores

CONCEPTOS BASICOS INGENIERIA PETROLERA
CONCEPTOS BASICOS INGENIERIA PETROLERACONCEPTOS BASICOS INGENIERIA PETROLERA
CONCEPTOS BASICOS INGENIERIA PETROLERA
Irlanda Gt

Diseño de barrenos 2010
Diseño de barrenos 2010Diseño de barrenos 2010
Diseño de barrenos 2010
Luis Guerra

estabilizacion de suelos mediante metodos quimicos y fisicos
estabilizacion de suelos mediante metodos quimicos y fisicosestabilizacion de suelos mediante metodos quimicos y fisicos
estabilizacion de suelos mediante metodos quimicos y fisicos
Arnol Chayña Sandoval

2. generalidades(registro de pozos)
2. generalidades(registro de pozos)2. generalidades(registro de pozos)
2. generalidades(registro de pozos)
UNIVERSIDAD INDUSTRIAL DE SANTANDER

PERMEABILIDAD , CONSOLIDACION Y EXPANSION DE SUELOS
PERMEABILIDAD ,  CONSOLIDACION Y  EXPANSION  DE  SUELOSPERMEABILIDAD ,  CONSOLIDACION Y  EXPANSION  DE  SUELOS
PERMEABILIDAD , CONSOLIDACION Y EXPANSION DE SUELOS
Deysi Jhasmin Aparicio Alva

La mecánica de suelo y su importancia en el diseño y la contrucción de una ci...
La mecánica de suelo y su importancia en el diseño y la contrucción de una ci...La mecánica de suelo y su importancia en el diseño y la contrucción de una ci...
La mecánica de suelo y su importancia en el diseño y la contrucción de una ci...
Instituto Tecnológico de La Paz.

1 concreto y caracteristicas s3
1 concreto y caracteristicas s31 concreto y caracteristicas s3
1 concreto y caracteristicas s3
David Baquero

Ud4 ensayos- Estado sólido
Ud4 ensayos- Estado sólidoUd4 ensayos- Estado sólido
Ud4 ensayos- Estado sólido
Mferavi

Grupo 03 pavimentos
Grupo 03 pavimentosGrupo 03 pavimentos
Grupo 03 pavimentos
rosver alexer cieza benavides

ESFUERZOS HORIZONTALES Y ENSAYO DE CORTE DIRECTO
ESFUERZOS HORIZONTALES Y ENSAYO DE CORTE DIRECTOESFUERZOS HORIZONTALES Y ENSAYO DE CORTE DIRECTO
ESFUERZOS HORIZONTALES Y ENSAYO DE CORTE DIRECTO
Juan Palaco de la Torre

Normas de ensayos
Normas de ensayosNormas de ensayos
Normas de ensayos
Evelyn Barraza


Similar a Almacenamiento de solidos (20)

Nosonliquidos mg2016
Nosonliquidos mg2016Nosonliquidos mg2016
Nosonliquidos mg2016

Tema v propiedades de los sedimentos en un cauce
Tema v propiedades de los sedimentos en un cauceTema v propiedades de los sedimentos en un cauce
Tema v propiedades de los sedimentos en un cauce

Operacion de-ingenieria-quimica
Operacion de-ingenieria-quimicaOperacion de-ingenieria-quimica
Operacion de-ingenieria-quimica

Clasificación de presas
Clasificación de presasClasificación de presas
Clasificación de presas

ORIGEN_Y_PROPIEDADES_D_LOS_SEDIMENTOS1.pdf
ORIGEN_Y_PROPIEDADES_D_LOS_SEDIMENTOS1.pdfORIGEN_Y_PROPIEDADES_D_LOS_SEDIMENTOS1.pdf
ORIGEN_Y_PROPIEDADES_D_LOS_SEDIMENTOS1.pdf

03_ORIGEN_PROPIEAD bbbbbbES_SEDIMENTOS.pdf
03_ORIGEN_PROPIEAD bbbbbbES_SEDIMENTOS.pdf03_ORIGEN_PROPIEAD bbbbbbES_SEDIMENTOS.pdf
03_ORIGEN_PROPIEAD bbbbbbES_SEDIMENTOS.pdf

Cimentaciones profundas
Cimentaciones profundasCimentaciones profundas
Cimentaciones profundas

Ingeniería de yacimientos I
Ingeniería de yacimientos IIngeniería de yacimientos I
Ingeniería de yacimientos I

INTRO PRESEN, OBJET. Parte 3,4,5 y 6.pptx
INTRO PRESEN, OBJET. Parte 3,4,5 y 6.pptxINTRO PRESEN, OBJET. Parte 3,4,5 y 6.pptx
INTRO PRESEN, OBJET. Parte 3,4,5 y 6.pptx

CONCEPTOS BASICOS INGENIERIA PETROLERA
CONCEPTOS BASICOS INGENIERIA PETROLERACONCEPTOS BASICOS INGENIERIA PETROLERA
CONCEPTOS BASICOS INGENIERIA PETROLERA

Diseño de barrenos 2010
Diseño de barrenos 2010Diseño de barrenos 2010
Diseño de barrenos 2010

estabilizacion de suelos mediante metodos quimicos y fisicos
estabilizacion de suelos mediante metodos quimicos y fisicosestabilizacion de suelos mediante metodos quimicos y fisicos
estabilizacion de suelos mediante metodos quimicos y fisicos

2. generalidades(registro de pozos)
2. generalidades(registro de pozos)2. generalidades(registro de pozos)
2. generalidades(registro de pozos)

PERMEABILIDAD , CONSOLIDACION Y EXPANSION DE SUELOS
PERMEABILIDAD ,  CONSOLIDACION Y  EXPANSION  DE  SUELOSPERMEABILIDAD ,  CONSOLIDACION Y  EXPANSION  DE  SUELOS
PERMEABILIDAD , CONSOLIDACION Y EXPANSION DE SUELOS

La mecánica de suelo y su importancia en el diseño y la contrucción de una ci...
La mecánica de suelo y su importancia en el diseño y la contrucción de una ci...La mecánica de suelo y su importancia en el diseño y la contrucción de una ci...
La mecánica de suelo y su importancia en el diseño y la contrucción de una ci...

1 concreto y caracteristicas s3
1 concreto y caracteristicas s31 concreto y caracteristicas s3
1 concreto y caracteristicas s3

Ud4 ensayos- Estado sólido
Ud4 ensayos- Estado sólidoUd4 ensayos- Estado sólido
Ud4 ensayos- Estado sólido

Grupo 03 pavimentos
Grupo 03 pavimentosGrupo 03 pavimentos
Grupo 03 pavimentos

ESFUERZOS HORIZONTALES Y ENSAYO DE CORTE DIRECTO
ESFUERZOS HORIZONTALES Y ENSAYO DE CORTE DIRECTOESFUERZOS HORIZONTALES Y ENSAYO DE CORTE DIRECTO
ESFUERZOS HORIZONTALES Y ENSAYO DE CORTE DIRECTO

Normas de ensayos
Normas de ensayosNormas de ensayos
Normas de ensayos


Último

EXPOSICION CLOROFILA INVESTIGACION .pptx
EXPOSICION CLOROFILA INVESTIGACION .pptxEXPOSICION CLOROFILA INVESTIGACION .pptx
EXPOSICION CLOROFILA INVESTIGACION .pptx
raulvedia2

Portfolio UX/UI & Branding Designer 2024 de Sonya Palma
Portfolio UX/UI & Branding Designer 2024 de Sonya PalmaPortfolio UX/UI & Branding Designer 2024 de Sonya Palma
Portfolio UX/UI & Branding Designer 2024 de Sonya Palma
Sonya Palma

comunicación persuasiva al cliente (1).pptx
comunicación persuasiva al cliente (1).pptxcomunicación persuasiva al cliente (1).pptx
comunicación persuasiva al cliente (1).pptx
RAPHAELENRIQUEVALERO

ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIAACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
EmilyHumbria

Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
AMADO SALVADOR

ROTAFOLIO CONSEJOS PARA PREVENIR LA ANEMIA.pdf
ROTAFOLIO CONSEJOS PARA PREVENIR LA ANEMIA.pdfROTAFOLIO CONSEJOS PARA PREVENIR LA ANEMIA.pdf
ROTAFOLIO CONSEJOS PARA PREVENIR LA ANEMIA.pdf
JesusFlores151669

Evolucion del computador para diseño pub
Evolucion del computador para diseño pubEvolucion del computador para diseño pub
Evolucion del computador para diseño pub
ivanna200511

Catalogo General Cosmic Amado Salvador distribuidor oficial Valencia
Catalogo General Cosmic Amado Salvador distribuidor oficial ValenciaCatalogo General Cosmic Amado Salvador distribuidor oficial Valencia
Catalogo General Cosmic Amado Salvador distribuidor oficial Valencia
AMADO SALVADOR

Distrito de Lima - Pueblo Libre - Analisis
Distrito de  Lima -  Pueblo Libre - AnalisisDistrito de  Lima -  Pueblo Libre - Analisis
Distrito de Lima - Pueblo Libre - Analisis
CarlitaChirito

Agenda Docente 2024 horizontal .pdf para todos
Agenda Docente 2024 horizontal .pdf para todosAgenda Docente 2024 horizontal .pdf para todos
Agenda Docente 2024 horizontal .pdf para todos
LorenaPosada3

Fundamentos Filosóficos de la Metodología de la Enseñanza y de los Recursos p...
Fundamentos Filosóficos de la Metodología de la Enseñanza y de los Recursos p...Fundamentos Filosóficos de la Metodología de la Enseñanza y de los Recursos p...
Fundamentos Filosóficos de la Metodología de la Enseñanza y de los Recursos p...
lucianolinovalle

101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
b7fwtwtfxf

Característica del Arte Gótico breve reseña
Característica del Arte Gótico breve reseñaCaracterística del Arte Gótico breve reseña
Característica del Arte Gótico breve reseña
bonillacaceress

Inyeccion electronica de un motor a gasolina
Inyeccion electronica de un motor a gasolinaInyeccion electronica de un motor a gasolina
Inyeccion electronica de un motor a gasolina
worldmusic00

Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdfPresentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Rubi Caballero pizarro

Cuadro Sinoptico sobre la ciencia y su historia
Cuadro Sinoptico sobre la ciencia y su historiaCuadro Sinoptico sobre la ciencia y su historia
Cuadro Sinoptico sobre la ciencia y su historia
DougliannyGarcia

ETAPAS DE LLITIA LITERATURA PERUANA.pptx
ETAPAS DE LLITIA LITERATURA PERUANA.pptxETAPAS DE LLITIA LITERATURA PERUANA.pptx
ETAPAS DE LLITIA LITERATURA PERUANA.pptx
ruthyeimi937

puentes_Puentes_Semipermanentes.documento
puentes_Puentes_Semipermanentes.documentopuentes_Puentes_Semipermanentes.documento
puentes_Puentes_Semipermanentes.documento
GuillermoAlejandroCh6

BARBARA PADILLA DETALLES ESTRUCTURALES.PDF
BARBARA PADILLA DETALLES ESTRUCTURALES.PDFBARBARA PADILLA DETALLES ESTRUCTURALES.PDF
BARBARA PADILLA DETALLES ESTRUCTURALES.PDF
Brbara57940

Paijan AA.hh mi sector donde vivo calle 6 de marzo .
Paijan AA.hh mi sector donde vivo calle 6 de marzo .Paijan AA.hh mi sector donde vivo calle 6 de marzo .
Paijan AA.hh mi sector donde vivo calle 6 de marzo .
uriolmedinan


Último (20)

EXPOSICION CLOROFILA INVESTIGACION .pptx
EXPOSICION CLOROFILA INVESTIGACION .pptxEXPOSICION CLOROFILA INVESTIGACION .pptx
EXPOSICION CLOROFILA INVESTIGACION .pptx

Portfolio UX/UI & Branding Designer 2024 de Sonya Palma
Portfolio UX/UI & Branding Designer 2024 de Sonya PalmaPortfolio UX/UI & Branding Designer 2024 de Sonya Palma
Portfolio UX/UI & Branding Designer 2024 de Sonya Palma

comunicación persuasiva al cliente (1).pptx
comunicación persuasiva al cliente (1).pptxcomunicación persuasiva al cliente (1).pptx
comunicación persuasiva al cliente (1).pptx

ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIAACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA

Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...

ROTAFOLIO CONSEJOS PARA PREVENIR LA ANEMIA.pdf
ROTAFOLIO CONSEJOS PARA PREVENIR LA ANEMIA.pdfROTAFOLIO CONSEJOS PARA PREVENIR LA ANEMIA.pdf
ROTAFOLIO CONSEJOS PARA PREVENIR LA ANEMIA.pdf

Evolucion del computador para diseño pub
Evolucion del computador para diseño pubEvolucion del computador para diseño pub
Evolucion del computador para diseño pub

Catalogo General Cosmic Amado Salvador distribuidor oficial Valencia
Catalogo General Cosmic Amado Salvador distribuidor oficial ValenciaCatalogo General Cosmic Amado Salvador distribuidor oficial Valencia
Catalogo General Cosmic Amado Salvador distribuidor oficial Valencia

Distrito de Lima - Pueblo Libre - Analisis
Distrito de  Lima -  Pueblo Libre - AnalisisDistrito de  Lima -  Pueblo Libre - Analisis
Distrito de Lima - Pueblo Libre - Analisis

Agenda Docente 2024 horizontal .pdf para todos
Agenda Docente 2024 horizontal .pdf para todosAgenda Docente 2024 horizontal .pdf para todos
Agenda Docente 2024 horizontal .pdf para todos

Fundamentos Filosóficos de la Metodología de la Enseñanza y de los Recursos p...
Fundamentos Filosóficos de la Metodología de la Enseñanza y de los Recursos p...Fundamentos Filosóficos de la Metodología de la Enseñanza y de los Recursos p...
Fundamentos Filosóficos de la Metodología de la Enseñanza y de los Recursos p...

101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf

Característica del Arte Gótico breve reseña
Característica del Arte Gótico breve reseñaCaracterística del Arte Gótico breve reseña
Característica del Arte Gótico breve reseña

Inyeccion electronica de un motor a gasolina
Inyeccion electronica de un motor a gasolinaInyeccion electronica de un motor a gasolina
Inyeccion electronica de un motor a gasolina

Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdfPresentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf

Cuadro Sinoptico sobre la ciencia y su historia
Cuadro Sinoptico sobre la ciencia y su historiaCuadro Sinoptico sobre la ciencia y su historia
Cuadro Sinoptico sobre la ciencia y su historia

ETAPAS DE LLITIA LITERATURA PERUANA.pptx
ETAPAS DE LLITIA LITERATURA PERUANA.pptxETAPAS DE LLITIA LITERATURA PERUANA.pptx
ETAPAS DE LLITIA LITERATURA PERUANA.pptx

puentes_Puentes_Semipermanentes.documento
puentes_Puentes_Semipermanentes.documentopuentes_Puentes_Semipermanentes.documento
puentes_Puentes_Semipermanentes.documento

BARBARA PADILLA DETALLES ESTRUCTURALES.PDF
BARBARA PADILLA DETALLES ESTRUCTURALES.PDFBARBARA PADILLA DETALLES ESTRUCTURALES.PDF
BARBARA PADILLA DETALLES ESTRUCTURALES.PDF

Paijan AA.hh mi sector donde vivo calle 6 de marzo .
Paijan AA.hh mi sector donde vivo calle 6 de marzo .Paijan AA.hh mi sector donde vivo calle 6 de marzo .
Paijan AA.hh mi sector donde vivo calle 6 de marzo .


Almacenamiento de solidos

  • 1. 1 ALMACENAMIENTO DE SÓLIDOS Sergio Armando Arenas Peter G. Camacho C. Jenniffer Solange Ayala John Jairo Martínez Ing. Edgar Mauricio Morales
  • 2. 2 CONTENIDO Introducción Objetivos Fundamentación Teórica Conclusiones Referencias
  • 3. 3 INTRODUCCIÓN Text Almacenamiento de Text sólidos
  • 4. 4 OBJETIVOS Identificar las propiedades y características de los sólidos de acuerdo a su tamaño, consistencia y forma. Exponer las características de los diferentes depósitos Diferenciar los tipos de depósitos y modo de identificando para empleo de acuerdo a las características de los sólidos a almacenar. qué tipos de sólidos son funcionales de Reconocer las ventajas y desventajas de cada tipo acuerdo a las de almacenamiento, teniendo en cuenta las cualidades de estos. condiciones de diseño y los inconvenientes de almacenamiento como la presión y el empaquetamiento.
  • 5. 5 Sólidos Uno de los cuatro estados de agregación de la materia . Oponen resistencia a cambios de forma y de volumen. En procesos químicos los sólidos se encuentran más frecuentemente en forma de partículas y son en general, más difíciles de tratar que los líquidos, vapores o gases.
  • 6. 6 Caracterización de Partículas Sólidas Es necesario un conocimiento de las características de masas de sólidos en forma de partículas para el diseño de procesos y del equipo que operan con corrientes que contienen tales partículas. Partículas sólidas individuales se caracterizan por su Tamaño, Densidad y Forma. El tamaño y la forma se pueden especificar fácilmente para partículas regulares, tales como esferas o cubos, pero para partículas irregulares es preciso definirlos arbitrariamente.
  • 7. 7 Forma de las Partículas El diámetro equivalente se define a veces como el diámetro de una esfera de igual volumen. Sin embargo, para materiales granulares finos resulta difícil determinar con exactitud el volumen . El área de la superficie se obtiene a partir de medidas de adsorción o de la caída de presión en un lecho de partículas
  • 8. 8 Tabla 1. Esfericidad de varios materiales [2]
  • 9. 9 Propiedades de Masas de Partículas: Las masas de partículas sólidas poseen muchas de las propiedades de un fluido. Ejercen presión sobre las paredes de un contenedor, fluyen a través de un orificio o descienden por una tolva. Diferencias con los líquidos y gases: las partículas se entrecruzan y adhieren por efecto de la presión y no pueden deslizar unas sobre otras hasta que la fuerza aplicada no alcanza un cierto valor, una presión aplicada en una dirección genera alguna presión en otras direcciones. La densidad de la masa puede variar, dependiendo del grado de empaquetamiento de los granos.
  • 10. 10 Los sólidos en forma de partículas se dividen en dos clases: cohesivos y no cohesivos. Los materiales no cohesivos como grano, arena o briznas de plástico, fluyen fácilmente desde depósitos o silos. Los sólidos cohesivos, tales como arcilla húmeda, se caracterizan por su dificultad para fluir a través de orificios.
  • 11. 11 Almacenamiento de Sólidos Almacenamiento a la Almacenamiento en Intemperie Depósitos
  • 12. 12 Presiones en Depósitos, Tolvas y Silos La presión lateral ejercida sobre las paredes en cualquier punto es menor que la calculada a partir de la carga de material. La fuerza de fricción en la pared tiende a contrarrestar el peso del sólido y reduce la presión ejercida por la masa sobre el fondo del contenedor. La altura alcanza un valor aproximadamente tres veces superior al diámetro del depósito, el material adicional virtualmente no tiene efecto sobre la presión en la base la masa adicional es soportada por la pared y el lecho.
  • 13. 13 Tipos de silos En función del patrón de flujo
  • 14. 14
  • 15. 15 Tipos de tolva e influencia en forma de flujo
  • 16. 16 Esfuerzos en Recipientes de Flujo Axial-simétrico
  • 17. 17 Esquematización de la formación de campos de esfuerzo activos y de arco o domo en silos
  • 19. 19 Distribución de la carga en la pared de un silo
  • 20. 20 Ecuación de Janssen del esfuerzo: presión estática vertical Pv en paredes de recipientes cilíndricos Donde: g es la aceleración de la gravedad, ρb es la densidad a granel de los sólidos, D es el diámetro del silo, µ’ es el coeficiente de fricción sobre la pared y h es la profundidad de los sólidos almacenados. K’ es la relación de la presión horizontal a la vertical y se puede expresar como: Donde: δ es el ángulo efectivo de fricción interna de los sólidos almacenados
  • 21. 21 Descarga de depósitos Descargan mejor a través de un orificio situado en el fondo. Generalmente un fondo cónico o piramidal conduce a una pequeña salida circular cerrada con una válvula o a un alimentador rotatorio. Por tanto, para iniciar el flujo y mantener el material en movimiento, con frecuencia se requieren vibradores sobre las paredes del depósito cuchillas rascadoras cerca del fondo del depósito, o chorros de aire en la abertura de descarga.
  • 22. 22 Las operaciones en las que intervienen partículas solidas son: Reducción de Tamaño, Cristalización, Mezclado de Sólidos y pastas y Separaciones Mecánicas. Equipos de Reducción de Tamaño: (1) compresión, (2) impacto, (3) frotación o rozamiento, y (4) corte. Cristalización: Es la formación de partículas sólidas a partir de una fase homogénea. Mezclado de Sólidos y Pastas: El mezclado de sólidos secos y de pastas viscosas se parece en cierto modo al mezclado de líquidos de baja viscosidad. Separaciones Mecánicas: Dos métodos generales son la utilización de Tamizado o Filtración.
  • 23. 23 Descarga Natural en Tolvas Los límites de flujo en masa y flujo tipo embudo para tolvas cónicas y para tolvas planas dependen del ángulo con la vertical θ, el ángulo efectivo de fricción interna δ y el ángulo de fricción con la pared υ
  • 24. 24 Abertura de la tolva para sólidos gruesos Por medio de un análisis de fuerzas en equilibrio para un material granular en la zona de la tolva se puede demostrar que: donde: σ 1 es el esfuerzo actuando en el arco a un ángulo de 45º, ρb es la densidad a granel del sólido, g es la aceleración de la gravedad, B es la abertura de la tolva, H(θ) es un factor que toma en cuenta variaciones en grosor del arco, el ángulo con la vertical y el tipo de tolva (cónica o plana), y a es la aceleración de descarga del sólido granular
  • 25. 25 Abertura de la tolva para sólidos gruesos Se puede demostrar que la abertura mínima de la tolva para prevenir la formación del arco cohesivo es función del estado de equilibrio estático, o sea cuando a=0, por lo que sustituyendo y despejando de la ecuación anterior: La variable H(θ) tiene un valor de 2.4 aproximadamente para tolvas cónicas y de 2.2 aproximadamente para tolvas con abertura cuadrada. Para determinar el valor de σ 1 se hace uso de curvas de diseño.
  • 26. 26 Abertura de la tolva para sólidos gruesos Para determinar el valor de σ 1 se hace uso de curvas de diseño, de la función de falla ff y del factor de flujo ff, el cual puede definirse por la relación:
  • 27. 27 Abertura de la tolva para sólidos gruesos El punto crítico de intersección en la figura anterior se denota como esfuerzo de corte crítico aplicado, siendo el esfuerzo definido en las ecuaciones anteriores. Al obtenerlo y sustituirlo se determinará la dimensión mínima de abertura B min necesaria para promover el flujo del material almacenado. Para facilitar la estimación del factor de flujo, se han elaborado gráficas de diseño para tolvas cónicas y planas y para diversos valores del ángulo efectivo de fricción interna.
  • 28. 28
  • 29. 29 Abertura de la tolva para sólidos gruesos  Caudal másico o velocidad de flujo Puede deducirse una expresión a partir de los dos componentes de la aceleración donde: a c es el componente convergente debido al canal de flujo y a v es el componente debido al incremento de velocidad una vez que se inicia el flujo. ff es el factor de flujo crítico basado en la dimensión mínima de arqueado, mientras que ffa es el factor de flujo real basado en la dimensión de la abertura.
  • 30. 30 Abertura de la tolva para sólidos gruesos donde: V es la velocidad de descarga y m es una constante cuyo valor es de cero para tolvas planas y de la unidad para tolvas cónicas. Sustituyendo las dos ecuaciones anteriores en la primeras y despejando av: A medida que la velocidad de descarga se incrementa, av tiende a cero, por lo que una velocidad terminal promediada Va se alcanzará sustituyendo av=0 en la ecuación previa, obtenemos la siguiente relación:
  • 31. 31 Abertura de la tolva para sólidos gruesos  El caudal en masa Q0 se representa por: donde: B es el diámetro o ancho de abertura y L es la longitud de abertura.
  • 32. 32 PILAS Si el material sólido que se va a almacenar es inerte a condiciones de intemperie, presenta inconvenientes:  Segregación del material: Los sólidos gruesos se acumulan en los bordes de la pila.  Contaminación: tanto del ambiente circundante como deterioro de la salud humana debido al posible arrastre de partículas en el aire.  Lluvias: el material se expone a la humedad y al arrastre debido a lluvias. Es necesario que el suelo sea compacto y con cierta pendiente de inclinación para que drene el agua.
  • 33. 33 Descarga Asistida: Promotores de Flujo y Alimentadores
  • 34. 34 Descarga Asistida:  Promotores de flujo: dispositivos activos
  • 36. 36 Descarga Asistida:  Promotores de flujo: alimentadores
  • 38. 38 DISPOSICIONES DE DESCARGA El vertido del sólido a granel se realiza comúnmente mediante una cinta transportadora. Ésta crea un montículo cuya forma depende de si la cinta transportadora es fija o móvil. A. La descarga sobre la polea final forma un montón cónico al extremo de la banda.
  • 39. 39 B. Descarga sobre polea final para la distribución longitudinal mediante un transportador reversible.
  • 40. 40 C. Descarga por medio de un basculador deslizante, para distribuir materiales a uno o los dos lados del transportador a todo lo largo del recorrido del basculador.
  • 41. 41 D. Descarga mediante basculadores fijos, con o sin transportador transversal a uno o los dos lados de la banda, a aberturas fijas de tolva o montones en lugares escogidos.
  • 42. 42 E. Descarga mediante rejas con bisagras a uno o más lugares fijos a lo largo de uno o los dos lados del transportador. Las rejas se pueden ajustar para dividir la descarga entre varios lugares, en forma simultánea, en las proporciones deseadas
  • 43. 43
  • 44. 44
  • 45. 45 ANGULO DE REPOSO Y COMPACTACIÓN
  • 46. 46 ANGULO DE REPOSO Y COMPACTACIÓN Un cambio leve en la densidad a granel del material causa un cambio dramático en la capacidad de fluir. Un rasgo relevante de un polvo se refiere a la forma en que el esfuerzo de corte varía con el esfuerzo de consolidación. Las propiedades utilizadas para identificar y cuantificar las relaciones entre estos esfuerzos se conocen como “propiedades de falla o ruptura de polvos”
  • 47. 47 Propiedades de falla Las propiedades de falla son:  Ángulo efectivo de fricción interna (δ)  Ángulo de fricción con la pared (φ)  Función de falla (F)  Cohesión (C)  Adhesión (T)
  • 48. 48 Determinación de las Propiedades de Falla La Ecuación de Warren-Spring Donde τ es el esfuerzo de corte, C es la cohesión, σ es el esfuerzo normal, T es la adhesión, y n el índice de corte o cizalla (1 < n < 2)
  • 49. 49 CONSIDERACIONES DE DISEÑO El diseño de depósitos de almacenamiento para sólidos particulados consta básicamente de cuatro pasos: 1. Determinación de la resistencia y de las propiedades de flujo de los sólidos particulados a almacenar en las peores condiciones encontradas en la práctica. 2. Determinación de la geometría del depósito para proporcionar la capacidad deseada y proveer un modelo de flujo con características aceptables y asegurar una adecuada descarga. 3. Estimación de las cargas ejercidas sobre las paredes del depósito y el alimentador bajo condiciones de operación. 4. Diseño y detalle de la estructura del depósito.
  • 50. 50 TOLVAS DE FLUJO DE MASA TOLVAS DE FLUJO DE EMBUDO 1. Las partículas se segregan, pero se reúnen 1. Las partículas se segregan y permanecen en la descarga. segregadas. 2. Los polvos se desairean y no fluyen cuando 2. La primera porción que entra es la última en se descarga el sistema. salir. 3. Pueden permanecer productos en puntos 3. El flujo es uniforme. muertos, hasta que se realiza la limpieza completa del sistema. 4. La densidad del flujo es constante. 4. Los productos tienden a formar puentes o arcos y, luego, a que se formen agujeros de rata durante la descarga. 5. Los indicadores de nivel funcionan 5. El flujo es errático. adecuadamente. 6. No quedan productos en zonas muertas, 6. La densidad puede variar. donde pudieran degradarse. 7. Se puede diseñar la tolva para tener un 7. Los indicadores de nivel se deben situar en almacenamiento no segregado o para puntos clave, para que puedan funcionar funcionar como mezcladora. adecuadamente. 8. Las tolvas funcionan bien con sólidos de partículas grandes y flujo libre. Tabla 2. características principales de las tolvas de flujo de masa y flujo de embudo [3]
  • 51. 51 ESPECIFICACIÓN DE SÓLIDOS A GRANEL PARA OBTENER EL MEJOR FLUJO  El tamaño de partículas Entre mayor sea el tamaño de la partícula, más libre es el flujo de sólidos. Entre menor tamaño de partícula, el flujo es más difícil debido al aumento del grado de compactación de las partículas  Contenido de Humedad La humedad es un problema ya que en ciertas cantidades puede llegar a afectar el flujo de descarga  El Envejecimiento Parece que mejora la capacidad de flujo de algunos materiales, puede ser debido a la oxidación de la superficie de las partículas, a la distribución más uniforme de la humedad y al redondeo de las esquinas de las partículas que provoca el manejo del mismo
  • 52. 52 EMBALAJE Y MANEJO DE PRODUCTOS SÓLIDOS En ingeniería, se conoce como embalaje a todo empaque que contiene dos toneladas métricas de producto.  Bolsas de Papel de capas Múltiples Existen dos diseños de bolsas, las de válvula y las de boca abierta. La de válvula tiene los dos extremos cerrados y su llenado es por la válvula, mientras que la de boca abierta su sellado es después de su llenado por la parte abierta de la misma.
  • 53. 53  Cajas para granel Son de papel kraft corrugado para productos secos y a granel. Las cajas grandes cargan de 0.5 a 2 toneladas y las pequeñas, de 23 a 68 kg. Las grandes son utilizadas para enviar resinas y las chicas son para materiales de tamaño regular, tales como soda caustica. Las cajas a granel contienen el producto dentro de una bolsa de polietileno, acojinamiento en los extremos y sellamientos con grapas u otros objetos de sellamiento. Tambores Son hechos de acero o de fibra. Son los segundos en importancia después de las capas múltiples para suspensiones. Son muy utilizados para sólidos secos.
  • 54. 54 Conclusiones Debido a que en los procesos químicos los sólidos son más difíciles de tratar que los líquidos, vapores o gases, un buen almacenamiento y transporte de estos para conservar sus propiedades se hace vital para hacer efectivos los procesos. Este trabajo nos permite aplicar los conceptos vistos en la asignatura de manejo de sólidos y líquidos, dándonos una ventaja en el momento de enfrentarnos con concepciones semejantes en el mundo real.
  • 55. 55 REFERENCIAS 1. HERNANDEZ, H.: Manejo de sólidos y separaciones sólido-sólido. Universidad Industrial de Santander, 1991. Pag. 16 – 39. 2. MCCABE, W. & SMITH, J.: Operaciones Unitarias en Ingeniería Química. McGraw-Hill.1998. Pag .868-970. 3. RAYMUS, G.:“Handling of Bulk Solids and Packaging of Solids and Liquids”. PERRY’S CHEMICAL ENGINEERS’ HANDBOOK. McGraw-Hill. 1999. pag. 27 – 51. 4. .“Silo” [en línea]: Wikipedia, la enciclopedia libre. Consultado: Diciembre 11 de 2010.Disponible en web <http://es.wikipedia.org/wiki/Silo >. 5. “Tolva” [en línea]: Wikipedia, la enciclopedia libre. Consultado: Diciembre 11 de 2010.Disponible en web <http://es.wikipedia.org/wiki/Tolva>.
  • 56. 56 REFERENCIAS 7. “Almacenamiento de sólidos, líquidos y gases, intercambiadores de calor”. [en línea]: pdf.Consultado: Diciembre 11 de 2010. Disponible en web. 8. “Diseño y Cálculo de Tanques de Almacenamiento”. [en línea]: Consultado: Diciembre 11 de 2010.Disponible en web <http://www.inglesa.com.mx/books/DYCTA.pdf>.
  • 57. 57
