El documento trata sobre varios estándares IEEE 802 para redes de área local y metropolitana. Describe algunos grupos de trabajo como IEEE 802.1, IEEE 802.2, IEEE 802.3 y otros, y explica tecnologías como Ethernet, Token Ring, FDDI e IP-FDDI. También compara Ethernet e IEEE 802.3, describiendo sus similitudes y diferencias.

1. Algunos estándares IEEE 802

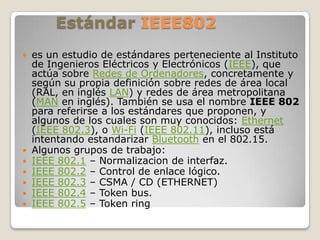

2. Estándar IEEE802es un estudio de estándares perteneciente al Instituto de Ingenieros Eléctricos y Electrónicos (IEEE), que actúa sobre Redes de Ordenadores, concretamente y según su propia definición sobre redes de área local (RAL, en inglés LAN) y redes de área metropolitana (MAN en inglés). También se usa el nombre IEEE 802 para referirse a los estándares que proponen, y algunos de los cuales son muy conocidos: Ethernet (IEEE 802.3), o Wi-Fi (IEEE 802.11), incluso está intentando estandarizar Bluetooth en el 802.15.Algunos grupos de trabajo:IEEE 802.1 – Normalizacion de interfaz.IEEE 802.2 – Control de enlace lógico.IEEE 802.3 – CSMA / CD (ETHERNET)IEEE 802.4 – Token bus.IEEE 802.5 – Token ring

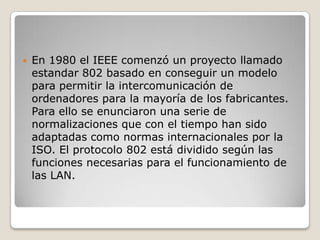

3. En 1980 el IEEE comenzó un proyecto llamado estandar 802 basado en conseguir un modelo para permitir la intercomunicación de ordenadores para la mayoría de los fabricantes. Para ello se enunciaron una serie de normalizaciones que con el tiempo han sido adaptadas como normas internacionales por la ISO. El protocolo 802 está dividido según las funciones necesarias para el funcionamiento de las LAN.

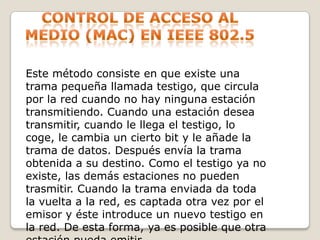

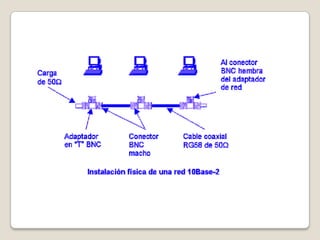

5. Control de acceso al medio (mac) en IEEE 802.5Este método consiste en que existe una trama pequeña llamada testigo, que circula por la red cuando no hay ninguna estación transmitiendo. Cuando una estación desea transmitir, cuando le llega el testigo, lo coge, le cambia un cierto bit y le añade la trama de datos. Después envía la trama obtenida a su destino. Como el testigo ya no existe, las demás estaciones no pueden trasmitir. Cuando la trama enviada da toda la vuelta a la red, es captada otra vez por el emisor y éste introduce un nuevo testigo en la red. De esta forma, ya es posible que otra estación pueda emitir.

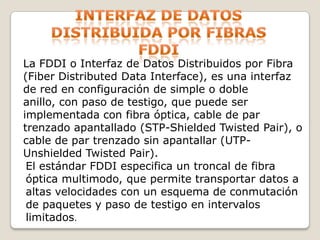

6. Interfaz de datos distribuida por fibras fddiLa FDDI o Interfaz de Datos Distribuidos por Fibra (Fiber Distributed Data Interface), es una interfaz de red en configuración de simple o doble anillo, con paso de testigo, que puede ser implementada con fibra óptica, cable de par trenzado apantallado (STP-Shielded Twisted Pair), o cable de par trenzado sin apantallar (UTP-Unshielded Twisted Pair).El estándar FDDI especifica un troncal de fibra óptica multimodo, que permite transportar datos a altas velocidades con un esquema de conmutación de paquetes y paso de testigo en intervalos limitados.

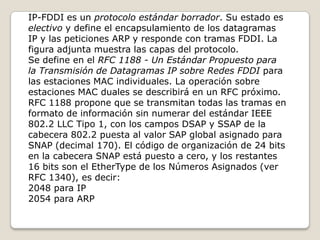

7. IP-FDDI es un protocolo estándar borrador. Su estado es electivo y define el encapsulamiento de los datagramas IP y las peticiones ARP y responde con tramas FDDI. La figura adjunta muestra las capas del protocolo.Se define en el RFC 1188 - Un Estándar Propuesto para la Transmisión de Datagramas IP sobre Redes FDDI para las estaciones MAC individuales. La operación sobre estaciones MAC duales se describirá en un RFC próximo.RFC 1188 propone que se transmitan todas las tramas en formato de información sin numerar del estándar IEEE 802.2 LLC Tipo 1, con los campos DSAP y SSAP de la cabecera 802.2 puesta al valor SAP global asignado para SNAP (decimal 170). El código de organización de 24 bits en la cabecera SNAP está puesto a cero, y los restantes 16 bits son el EtherType de los Números Asignados (ver RFC 1340), es decir:2048 para IP 2054 para ARP

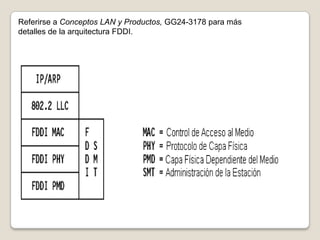

8. Referirse a Conceptos LAN y Productos, GG24-3178 para más detalles de la arquitectura FDDI.

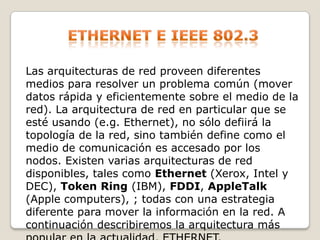

9. Ethernet e ieee 802.3Las arquitecturas de red proveen diferentes medios para resolver un problema común (mover datos rápida y eficientemente sobre el medio de la red). La arquitectura de red en particular que se esté usando (e.g. Ethernet), no sólo defiirá la topología de la red, sino también define como el medio de comunicación es accesado por los nodos. Existen varias arquitecturas de red disponibles, tales como Ethernet (Xerox, Intel y DEC), Token Ring (IBM), FDDI, AppleTalk (Apple computers), ; todas con una estrategia diferente para mover la información en la red. A continuación describiremos la arquitectura más popular en la actualidad, ETHERNET.

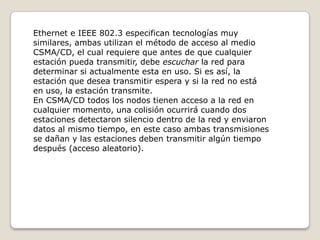

10. Ethernet e IEEE 802.3 especifican tecnologías muy similares, ambas utilizan el método de acceso al medio CSMA/CD, el cual requiere que antes de que cualquier estación pueda transmitir, debe escuchar la red para determinar si actualmente esta en uso. Si es así, la estación que desea transmitir espera y si la red no está en uso, la estación transmite.En CSMA/CD todos los nodos tienen acceso a la red en cualquier momento, una colisión ocurrirá cuando dos estaciones detectaron silencio dentro de la red y enviaron datos al mismo tiempo, en este caso ambas transmisiones se dañan y las estaciones deben transmitir algún tiempo después (acceso aleatorio).

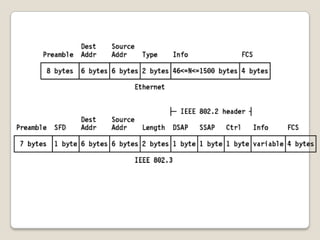

12. Ethernet e ieee 802.3 similitudesSi bien IEEE 802.3 y Ethernet son similares, no son idénticos. Las diferencias entre ellos son lo suficientemente significantes como para hacerlos incompatibles entres si. Todas las versiones de Ethernet son similares en que comparten la misma arquitectura de acceso al medio múltiple con detección de errores, CSMA/CD (carrier sense multiple access with collision detection). Sin embargo, el estándar IEEE 802.3 ha evolucionado en el tiempo de forma que ahora soporta múltiples medios en la capa física, incluyendo cable coaxil de 50 Ω y 75 Ω, cable par trenzado sin blindaje (Unshielded Twisted Pair o UTP), cable par trenzado con blindaje (Shielded Twisted Pair o STP) y fibra óptica.Otras diferencias entre los dos incluyen la velocidad de transmisión, el método de señalamiento y la longitud máxima del cableado.

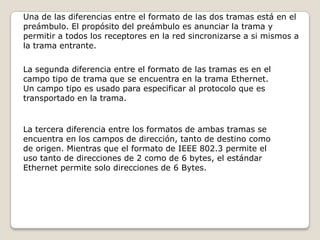

13. Una de las diferencias entre el formato de las dos tramas está en el preámbulo. El propósito del preámbulo es anunciar la trama y permitir a todos los receptores en la red sincronizarse a si mismos a la trama entrante.La segunda diferencia entre el formato de las tramas es en el campo tipo de trama que se encuentra en la trama Ethernet. Un campo tipo es usado para especificar al protocolo que es transportado en la trama.La tercera diferencia entre los formatos de ambas tramas se encuentra en los campos de dirección, tanto de destino como de origen. Mientras que el formato de IEEE 802.3 permite el uso tanto de direcciones de 2 como de 6 bytes, el estándar Ethernet permite solo direcciones de 6 Bytes.

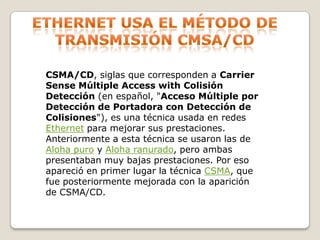

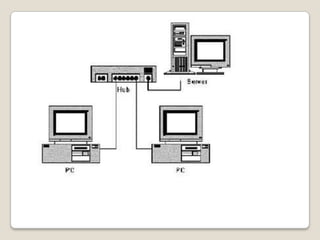

15. Ethernet usa el método de transmisión cmsa/cdCSMA/CD, siglas que corresponden a Carrier Sense Múltiple Access with Colisión Detección (en español, "Acceso Múltiple por Detección de Portadora con Detección de Colisiones"), es una técnica usada en redes Ethernet para mejorar sus prestaciones. Anteriormente a esta técnica se usaron las de Aloha puro y Aloha ranurado, pero ambas presentaban muy bajas prestaciones. Por eso apareció en primer lugar la técnica CSMA, que fue posteriormente mejorada con la aparición de CSMA/CD.

16. En función de como actúe la estación, el método CSMA/CD se puede clasificar en:CSMA no-persistente: si el canal está ocupado espera un tiempo aleatorio y vuelve a escuchar. Si detecta libre el canal, emite inmediatamenteCSMA 1-persistente: con el canal ocupado, la estación pasa a escuchar constantemente el canal, sin esperar tiempo alguno. En cuanto lo detecta libre, emite. Podría ocurrir que emitiera otra estación durante un retardo de propagación o latencia de la red posterior a la emisión de la trama, produciéndose una colisión (probabilidad 1).CSMA p-persistente: después de encontrar el canal ocupado y quedarse escuchando hasta encontrarlo libre, la estación decide si emite. Para ello ejecuta un algoritmo o programa que dará orden de transmitir con una probabilidad p, o de permanecer a la espera (probabilidad (1-p)). Si no transmitiera, en la siguiente ranura o división de tiempo volvería a ejecutar el mismo algoritmo hasta transmitir. De esta forma se reduce el número de colisiones (compárese con CSMA 1-persistente, donde p=1).

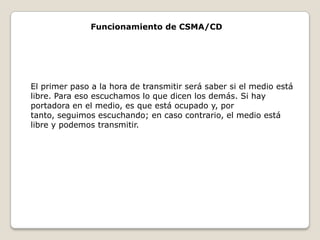

17. Funcionamiento de CSMA/CDEl primer paso a la hora de transmitir será saber si el medio está libre. Para eso escuchamos lo que dicen los demás. Si hay portadora en el medio, es que está ocupado y, por tanto, seguimos escuchando; en caso contrario, el medio está libre y podemos transmitir.

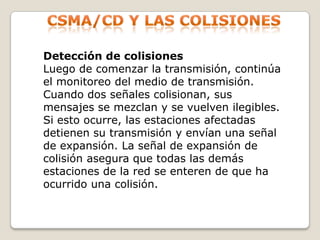

18. Csma/cd y las colisionesDetección de colisionesLuego de comenzar la transmisión, continúa el monitoreo del medio de transmisión. Cuando dos señales colisionan, sus mensajes se mezclan y se vuelven ilegibles. Si esto ocurre, las estaciones afectadas detienen su transmisión y envían una señal de expansión. La señal de expansión de colisión asegura que todas las demás estaciones de la red se enteren de que ha ocurrido una colisión.

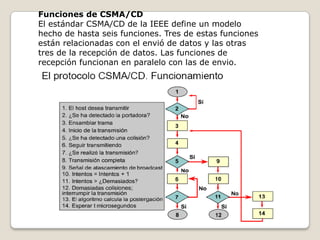

19. Funciones de CSMA/CDEl estándar CSMA/CD de la IEEE define un modelo hecho de hasta seis funciones. Tres de estas funciones están relacionadas con el envió de datos y las otras tres de la recepción de datos. Las funciones de recepción funcionan en paralelo con las de envio.

20. segmentaciones un método por el cual se consigue aumentar el rendimiento de algunos sistemas electrónicosdigitales. Es aplicado, sobre todo, en microprocesadores. El nombre viene de que para impulsar el gas en un oleoducto a la máxima velocidad es necesario dividir el oleoducto en tramos y colocar una bomba que dé un nuevo impulse al gas. El símil con la programación existe en que los cálculos deben ser registrados o sincronizados con el reloj cada cierto tiempo para que la ruta crítica (tramo con más carga o retardo computacional entre dos registros de reloj) se reduzca.

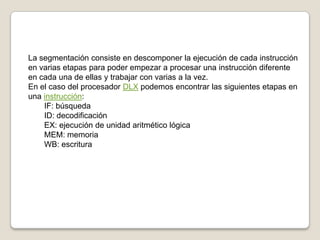

21. La segmentación consiste en descomponer la ejecución de cada instrucción en varias etapas para poder empezar a procesar una instrucción diferente en cada una de ellas y trabajar con varias a la vez.En el caso del procesador DLX podemos encontrar las siguientes etapas en una instrucción:IF: búsquedaID: decodificaciónEX: ejecución de unidad aritmético lógicaMEM: memoriaWB: escritura

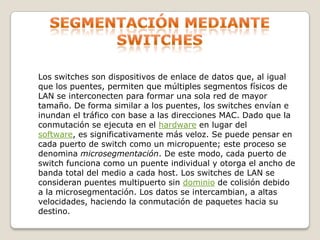

22. Segmentación mediante switchesLos switches son dispositivos de enlace de datos que, al igual que los puentes, permiten que múltiples segmentos físicos de LAN se interconecten para formar una sola red de mayor tamaño. De forma similar a los puentes, los switches envían e inundan el tráfico con base a las direcciones MAC. Dado que la conmutación se ejecuta en el hardware en lugar del software, es significativamente más veloz. Se puede pensar en cada puerto de switch como un micropuente; este proceso se denomina microsegmentación. De este modo, cada puerto de switch funciona como un puente individual y otorga el ancho de banda total del medio a cada host. Los switches de LAN se consideran puentes multipuerto sin dominio de colisión debido a la microsegmentación. Los datos se intercambian, a altas velocidades, haciendo la conmutación de paquetes hacia su destino.

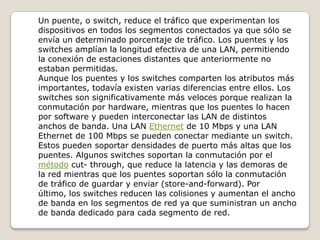

23. Un puente, o switch, reduce el tráfico que experimentan los dispositivos en todos los segmentos conectados ya que sólo se envía un determinado porcentaje de tráfico. Los puentes y los switches amplían la longitud efectiva de una LAN, permitiendo la conexión de estaciones distantes que anteriormente no estaban permitidas.Aunque los puentes y los switches comparten los atributos más importantes, todavía existen varias diferencias entre ellos. Los switches son significativamente más veloces porque realizan la conmutación por hardware, mientras que los puentes lo hacen por software y pueden interconectar las LAN de distintos anchos de banda. Una LAN Ethernet de 10 Mbps y una LAN Ethernet de 100 Mbps se pueden conectar mediante un switch. Estos pueden soportar densidades de puerto más altas que los puentes. Algunos switches soportan la conmutación por el método cut- through, que reduce la latencia y las demoras de la red mientras que los puentes soportan sólo la conmutación de tráfico de guardar y enviar (store-and-forward). Por último, los switches reducen las colisiones y aumentan el ancho de banda en los segmentos de red ya que suministran un ancho de banda dedicado para cada segmento de red.

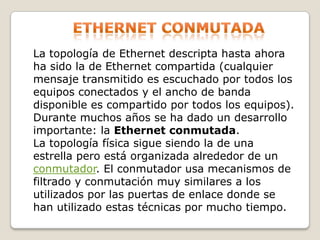

24. Ethernet conmutadaLa topología de Ethernet descripta hasta ahora ha sido la de Ethernet compartida (cualquier mensaje transmitido es escuchado por todos los equipos conectados y el ancho de banda disponible es compartido por todos los equipos). Durante muchos años se ha dado un desarrollo importante: la Ethernet conmutada. La topología física sigue siendo la de una estrella pero está organizada alrededor de un conmutador. El conmutador usa mecanismos de filtrado y conmutación muy similares a los utilizados por las puertas de enlace donde se han utilizado estas técnicas por mucho tiempo.

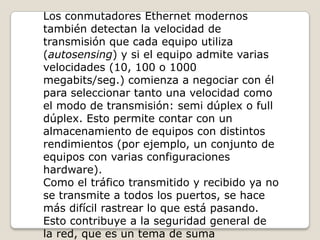

25. Los conmutadores Ethernet modernos también detectan la velocidad de transmisión que cada equipo utiliza (autosensing) y si el equipo admite varias velocidades (10, 100 o 1000 megabits/seg.) comienza a negociar con él para seleccionar tanto una velocidad como el modo de transmisión: semi dúplex o full dúplex. Esto permite contar con un almacenamiento de equipos con distintos rendimientos (por ejemplo, un conjunto de equipos con varias configuraciones hardware). Como el tráfico transmitido y recibido ya no se transmite a todos los puertos, se hace más difícil rastrear lo que está pasando. Esto contribuye a la seguridad general de la red, que es un tema de suma importancia en la actualidad.

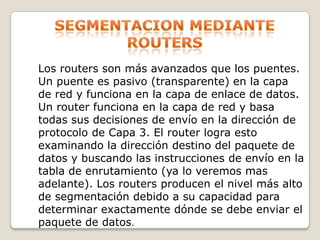

26. Segmentacion mediante routersLos routers son más avanzados que los puentes. Un puente es pasivo (transparente) en la capa de red y funciona en la capa de enlace de datos. Un router funciona en la capa de red y basa todas sus decisiones de envío en la dirección de protocolo de Capa 3. El router logra esto examinando la dirección destino del paquete de datos y buscando las instrucciones de envío en la tabla de enrutamiento (ya lo veremos mas adelante). Los routers producen el nivel más alto de segmentación debido a su capacidad para determinar exactamente dónde se debe enviar el paquete de datos.

27. Como los routers ejecutan más funciones que los puentes, operan con un mayor nivel de latencia. Los routers deben examinar los paquetes para determinar la mejor ruta para enviarlos a sus destinos. Inevitablemente, este proceso lleva tiempo e introduce latencia (retardo).
