La trama Ethernet contiene un preámbulo, direcciones MAC de destino y origen, tipo de protocolo o longitud de campo, datos de hasta 1500 bytes, y una secuencia de verificación de trama (FCS). La trama IEEE 802.3 también incluye bytes de relleno para asegurar un tamaño mínimo de trama de 64 bytes.

1. ETHERNET

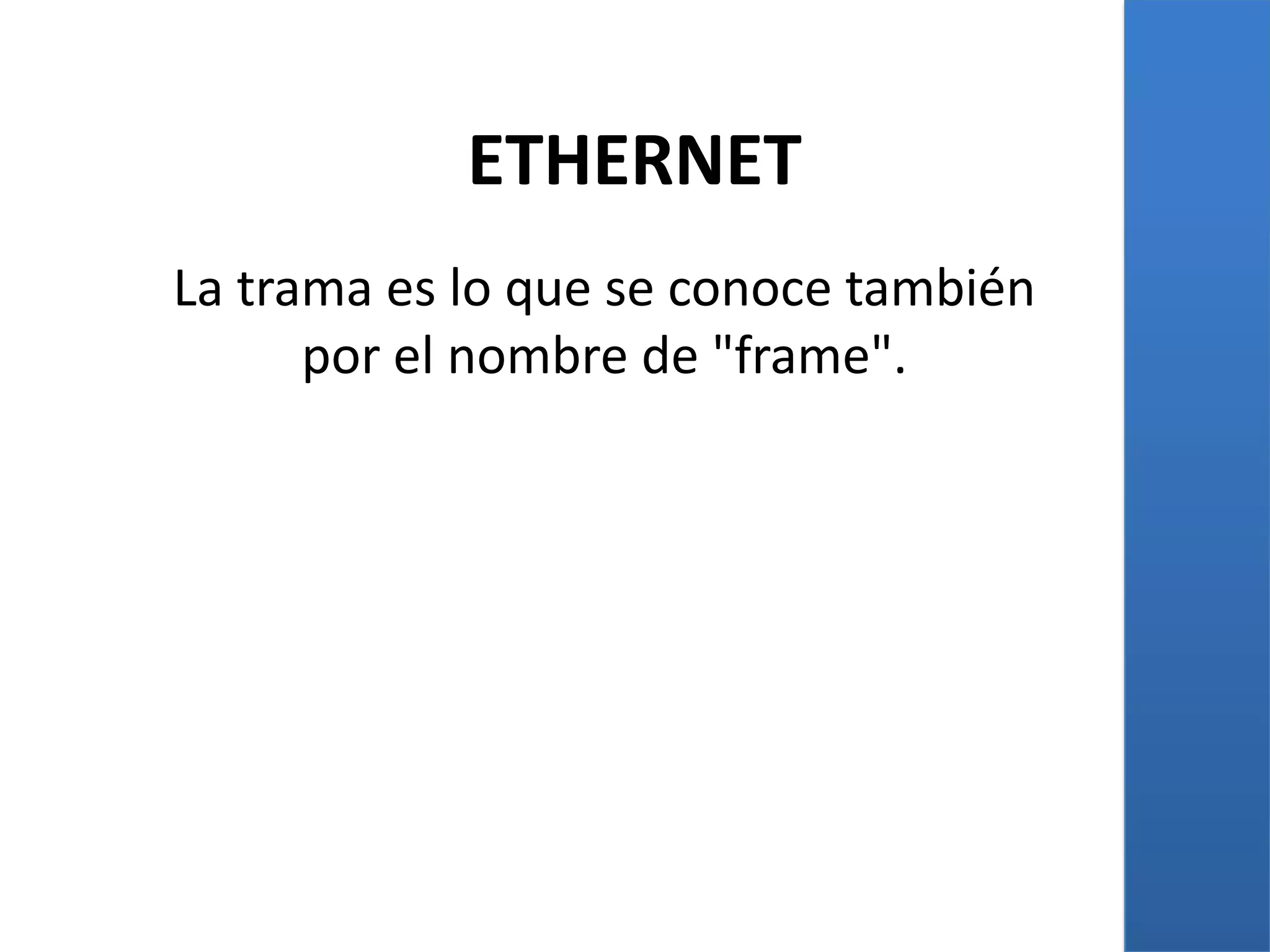

La trama es lo que se conoce también
por el nombre de "frame".

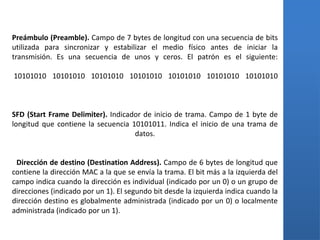

3. Preámbulo (Preamble). Campo de 7 bytes de longitud con una secuencia de bits
utilizada para sincronizar y estabilizar el medio físico antes de iniciar la
transmisión. Es una secuencia de unos y ceros. El patrón es el siguiente:
10101010 10101010 10101010 10101010 10101010 10101010 10101010
SFD (Start Frame Delimiter). Indicador de inicio de trama. Campo de 1 byte de
longitud que contiene la secuencia 10101011. Indica el inicio de una trama de
datos.
Dirección de destino (Destination Address). Campo de 6 bytes de longitud que
contiene la dirección MAC a la que se envía la trama. El bit más a la izquierda del
campo indica cuando la dirección es individual (indicado por un 0) o un grupo de
direcciones (indicado por un 1). El segundo bit desde la izquierda indica cuando la
dirección destino es globalmente administrada (indicado por un 0) o localmente
administrada (indicado por un 1).

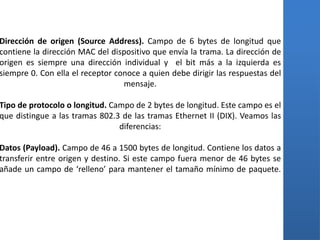

4. Dirección de origen (Source Address). Campo de 6 bytes de longitud que
contiene la dirección MAC del dispositivo que envía la trama. La dirección de
origen es siempre una dirección individual y el bit más a la izquierda es
siempre 0. Con ella el receptor conoce a quien debe dirigir las respuestas del
mensaje.
Tipo de protocolo o longitud. Campo de 2 bytes de longitud. Este campo es el
que distingue a las tramas 802.3 de las tramas Ethernet II (DIX). Veamos las
diferencias:
Datos (Payload). Campo de 46 a 1500 bytes de longitud. Contiene los datos a
transferir entre origen y destino. Si este campo fuera menor de 46 bytes se
añade un campo de ‘relleno’ para mantener el tamaño mínimo de paquete.

5. FCS (Frame Check Sequence). Secuencia de verificación de trama. Campo
de 4 bytes de longitud que contiene un valor de para control de
errores, CRC (Cyclical Redundancy Check). La verificación de redundancia
cíclica (CRC), consiste en un valor calculado por el emisor que resume
todos los datos de la trama. El receptor calcula nuevamente el valor y, si
coincide con el de la trama, entiende que la trama se ha transmitido sin
errores. El campo FCS es generado sobre los campos dirección
de destino, la dirección de origen, el tipo/longitud y datos.

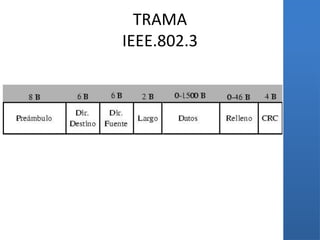

6. TRAMA
IEEE.802.3

7. • Preámbulo: el patrón de unos y ceros
alternados les indica a las estaciones
receptoras que una trama es Ethernet o IEEE
802.3.

8. • Direcciones destino y origen: vienen determinadas
por las direcciones MAC únicas de cada tarjeta de
red (6 bytes en hexadecimal). Los primeros 3 bytes
de las direcciones son especificados por IEEE según
el proveedor o fabricante. El proveedor de Ethernet o
IEEE 802.3 especifica los últimos 3 bytes. La dirección
origen siempre es una dirección de broadcast única
(de nodo único).

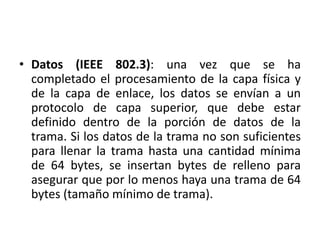

9. • Datos (IEEE 802.3): una vez que se ha
completado el procesamiento de la capa física y
de la capa de enlace, los datos se envían a un
protocolo de capa superior, que debe estar
definido dentro de la porción de datos de la
trama. Si los datos de la trama no son suficientes
para llenar la trama hasta una cantidad mínima
de 64 bytes, se insertan bytes de relleno para
asegurar que por lo menos haya una trama de 64
bytes (tamaño mínimo de trama).

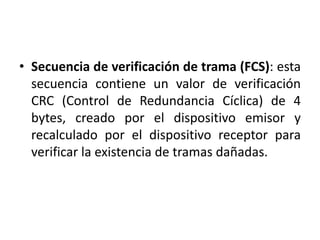

10. • Secuencia de verificación de trama (FCS): esta
secuencia contiene un valor de verificación
CRC (Control de Redundancia Cíclica) de 4
bytes, creado por el dispositivo emisor y
recalculado por el dispositivo receptor para
verificar la existencia de tramas dañadas.

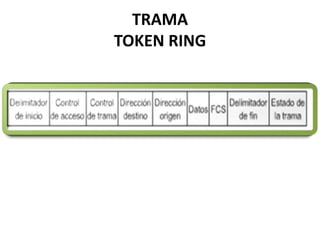

11. TRAMA
TOKEN RING

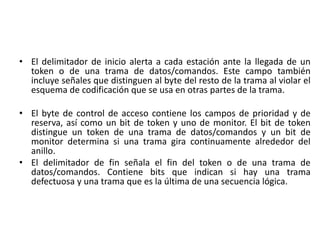

12. • El delimitador de inicio alerta a cada estación ante la llegada de un
token o de una trama de datos/comandos. Este campo también
incluye señales que distinguen al byte del resto de la trama al violar el
esquema de codificación que se usa en otras partes de la trama.
• El byte de control de acceso contiene los campos de prioridad y de
reserva, así como un bit de token y uno de monitor. El bit de token
distingue un token de una trama de datos/comandos y un bit de
monitor determina si una trama gira continuamente alrededor del
anillo.
• El delimitador de fin señala el fin del token o de una trama de
datos/comandos. Contiene bits que indican si hay una trama
defectuosa y una trama que es la última de una secuencia lógica.

13. • Secuencia de verificación de trama (FCS): esta
secuencia contiene un valor de verificación
CRC (Control de Redundancia Cíclica) de 4
bytes, creado por el dispositivo emisor y
recalculado por el dispositivo receptor para
verificar la existencia de tramas dañadas.

14. TRAMA
FDDI

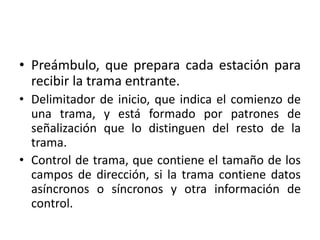

15. • Preámbulo, que prepara cada estación para
recibir la trama entrante.
• Delimitador de inicio, que indica el comienzo de
una trama, y está formado por patrones de
señalización que lo distinguen del resto de la
trama.
• Control de trama, que contiene el tamaño de los
campos de dirección, si la trama contiene datos
asíncronos o síncronos y otra información de
control.

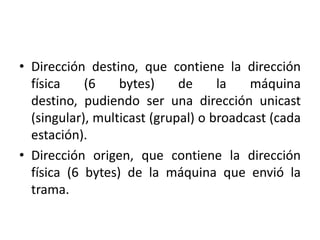

16. • Dirección destino, que contiene la dirección
física (6 bytes) de la máquina
destino, pudiendo ser una dirección unicast
(singular), multicast (grupal) o broadcast (cada
estación).
• Dirección origen, que contiene la dirección
física (6 bytes) de la máquina que envió la
trama.

17. • Secuencia de verificación de trama (FCS), campo
que completa la estación origen con una
verificación por redundancia cíclica calculada
(CRC), cuyo valor depende del contenido de la
trama. La estación destino vuelve a calcular el
valor para determinar si la trama se ha dañado
durante el tránsito. La trama se descarta si está
dañada.
• Delimitador de fin, que contiene símbolos que
indican el fin de la trama.
• Estado de la trama, que permite
