1. bRenDa HeRnAnDeZ EXAMEN 3º PARCIAL (REDES) UNAED VALLE HERMOSO

2. Estandares IEEE 802 (origen) En 1980 el IEEE comenzó un proyecto llamado estandar 802 basado en conseguir un modelo para permitir la intercomunicación de ordenadores para la mayoría de los fabricantes. Para ello se enunciaron una serie de normalizaciones que con el tiempo han sido adaptadas como normas internacionales por la ISO. El protocolo 802 está dividido según las funciones necesarias para el funcionamiento de las LAN.

3. Control de Acceso al medio (MAC) en IEEE 802.5 IEEE 802.5: Define redes con anillo lógico en un anillo físico (también se puede configurar el anillo lógico sobre una topología física de estrella) y con protocolo MAC de paso de testigo (Token Ring). La norma prevé distintos niveles de prioridad (codificados mediante unos bits incluidos en el testigo). Las velocidades de transmisión normalizadas son de 1,4, 16, 20 y 40 Mbit/s (la más común es de 16 Mbit/s), existen diferentes tipos de cableado: UTP, STP y cable coaxial.

4. Interfaz de datos distribuida por fibras FDDI La FDDI o Interfaz de Datos Distribuidos por Fibra (Fiber Distributed Data Interface), es una interfaz de red en configuración de simple o doble anillo, con paso de testigo, que puede ser implementada con fibra óptica, cable de par trenzado apantallado (STP-Shielded Twisted Pair), o cable de par trenzado sin apantallar (UTP-Unshielded Twisted Pair). La tecnología FDDI permite la transmisión de los datos a 100 Mbps., según la norma ANSI X3T9.5, con un esquema tolerante a fallos, flexible y escalable.

5. Ethernet e IEEE 802.3 Ethernet fue creado por Xerox pero fue desarrollado conjuntamente como estándar en 1980 por Digital Equipment Corporation, Intel y Xerox. Este estándar comenzó conociéndose como Ethernet DIX, en referencia a los nombres de los creadores. Ethernet tiene un rendimiento (throughput)de 10 Mbps y usa un método de acceso por detección de portadora (CSMA/CD). El IEEE 802.3 también define un estándar similar con una ligera diferencia en el formato de las tramas. Todas las adaptaciones del estándar 802.3 tienen una velocidad de transmisión de 10 Mbps con la excepción de 1Base-5, el cual transmite a 1 Mbps pero permite usar grandes tramos de par trenzado.

6. Ethernet e IEEE 802.3 especifican tecnologías muy similares, ambas utilizan el método de acceso al medio CSMA/CD, el cual requiere que antes de que cualquier estación pueda transmitir, debe escuchar la red para determinar si actualmente esta en uso. Si es así, la estación que desea transmitir espera y si la red no está en uso, la estación transmite. Ethernet e IEEE 802.3 Similitudes

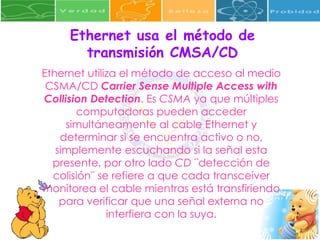

7. Ethernet usa el método de transmisión CMSA/CD Ethernet utiliza el método de acceso al medio CSMA/CD Carrier Sense Multiple Access with Collision Detection . Es CSMA ya que múltiples computadoras pueden acceder simultáneamente al cable Ethernet y determinar si se encuentra activo o no, simplemente escuchando si la señal esta presente, por otro lado CD ¨detección de colisión¨ se refiere a que cada transceiver monitorea el cable mientras está transfiriendo para verificar que una señal externa no interfiera con la suya.

8. CSMA/CD y las Colisiones En CSMA/CD todos los nodos tienen acceso a la red en cualquier momento, una colisión ocurrirá cuando dos estaciones detectaron silencio dentro de la red y enviaron datos al mismo tiempo, en este caso ambas transmisiones se dañan y las estaciones deben transmitir algún tiempo después (acceso aleatorio). Cuando se produce una colisión, todas las estaciones receptoras ignoran la transmisión confusa.

9. Segmentación La segmentación (en inglés pipelining , literalmente tuberia o cañeria) es un método por el cual se consigue aumentar el rendimiento de algunos sistemas electrónicos digitales. Es aplicado, sobre todo, en microprocesadores. El nombre viene de que para impulsar el gas en un oleoducto a la máxima velocidad es necesario dividir el oleoducto en tramos y colocar una bomba que dé un nuevo impulse al gas. El símil con la programación existe en que los cálculos deben ser registrados o sincronizados con el reloj cada cierto tiempo para que la ruta crítica (tramo con más carga o retardo computacional entre dos registros de reloj) se reduzca.

10. Segmentación mediante Switches Un switch LAN es un puente multipuerto de alta velocidad que tiene un puerto para cada nodo, o segmento, de la LAN. El switch divide la LAN en microsegmentos, creando de tal modo segmentos mas aliviados de tráfico. Cada nodo está directamente conectado a uno de sus puertos, o a un segmento que está conectado a uno de los puertos del switch. Esto crea una conexión de 100 Mbps entre cada nodo y cada segmento del switch.

11. Un ordenador conectado directamente a un switch Ethernet está en su propio dominio de colisión y tiene acceso a los 100 Mbps completos. Cuando una trama entra a un switch, se lee para obtener la dirección origen o destino. Luego, el switch determina cuál es la acción de transmisión que se llevará a cabo basándose en lo que sabe a partir de la información que ha leído en la trama. Si la dirección destino se encuentra ubicada en otro segmento, la trama se conmuta a su destino.

12. Ethernet Conmutada Es la tecnología LAN (Local Area Network) más implantada en empresas, universidades, etc. Los hosts se conectan mediante enlaces punto a punto a un conmutador de tramas Ethernet, formándose típicamente estructuras en árbol

13. Utiliza enlaces de par trenzado (distancias cortas) o fibra óptica (distancias largas). Las tasas de transmisión típicas son 100 Mbps y 1 Gbps entre cada par de nodos. No existen colisiones. El conmutador las resuelve.

14. Segmentación mediante Routers Un router funciona en la capa de red y basa todas sus decisiones de envío en la dirección de protocolo de Capa 3. El router logra esto examinando la dirección destino del paquete de datos y buscando las instrucciones de envío en la tabla de enrutamiento (ya lo veremos mas adelante). Los routers producen el nivel más alto de segmentación debido a su capacidad para determinar exactamente dónde se debe enviar el paquete de datos.

15. Como los routers ejecutan más funciones que los puentes, operan con un mayor nivel de latencia. Los routers deben examinar los paquetes para determinar la mejor ruta para enviarlos a sus destinos. Inevitablemente, este proceso lleva tiempo e introduce latencia (retardo).

16. CONCLUSION El protocolo 802 está dividido según las funciones necesarias para el funcionamiento de las LAN. IEEE 802.5: Define redes con anillo lógico en un anillo físico y con protocolo MAC de paso de testigo. La FDDI o Interfaz de Datos Distribuidos por Fibra es una interfaz de red en configuración de simple o doble anillo, con paso de testigo, que puede ser implementada con fibra óptica, cable de par trenzado apantallado o cable de par trenzado sin apantallar. Ethernet tiene un rendimiento (throughput)de 10 Mbps y usa un método de acceso por detección de portadora (CSMA/CD). El IEEE 802.3 también define un estándar similar con una ligera diferencia en el formato de las tramas. Ethernet e IEEE 802.3 especifican tecnologías muy similares, ambas utilizan el método de acceso al medio CSMA/CD.

17. Ethernet utiliza el método de acceso al medio CSMA/CD ya que múltiples computadoras pueden acceder simultáneamente al cable Ethernet y determinar si se encuentra activo o no. Cuando dos señales colisionan, sus mensajes se mezclan y se vuelven ilegibles. Si esto ocurre, las estaciones afectadas detienen su transmisión y envían una señal de expansión. La segmentación es un método por el cual se consigue aumentar el rendimiento de algunos sistemas electrónicos digitales. El switch divide la LAN en microsegmentos, creando de tal modo segmentos mas aliviados de tráfico. Ethernet Conmutada Es la tecnología LAN (Local Area Network) más implantada en empresas, universidades, Los routers producen el nivel más alto de segmentación debido a su capacidad para determinar exactamente dónde se debe enviar el paquete de datos.
