Este documento introduce las redes locales y la tecnología de redes. Explica el proyecto 802 que estandarizó las redes locales, incluidos los estándares 802.3 Ethernet, 802.5 Token Ring y 802.11 redes inalámbricas. También describe brevemente otros estándares como 802.4 bus con paso de testigo y las evoluciones de Ethernet como Fast Ethernet y Gigabit Ethernet.

1. INTRODUCCIÓN A LAS REDES LOCALES TECNOLOGIA DE REDES Podemos definirlos como el conjunto de procesos, métodos y conocimientos necesarios para llevar a cabo una cierta tarea. En el campo de las redes de comunicaciones dichas tareas consiste en llevar datos desde un dispositivo a otros. Estándar público Estándar privado En 1985 la sociedad IEEE comenzó el proyecto 802, para definir estándares que permitieran la interconexión entre equipos de distintos fabricantes. El proyecto 802 no busca remplazar ninguna parte del modelo OSI

2. INTRODUCCIÓN A LAS REDES LOCALES La fuerza del proyecto 802 esta en su modularidad. Mediante la subdivisión de las funciones necesarias para la gestión de las LAN. Fueron capaces de estandarizar aquellas que podrían ser generalizadas y de aislar la que podría ser especifica. El estándar de red 802 define categorías que pueden ser identificadas por su numero 802 como sigue: 802.1 Internetworking 802.2 Logical Link Control (LLC) 802.3 CSMA/CD (Ethernet) 802.4 Token Bus LAN 802.5 Token Ring LAN 802.6 Metropolitan Area Network (MAN) 802.7 Broad band Technical Advisory Group. 802.8 Fiber-Optic Technical Advisory Group. 802.9 Redes con Voz y Datos integrados. 802.10 Seguridad de red. 802.11 Redes Inalámbricas 802.12 LAN con Acceso de Prioridad de Demanda, 100 Base VG-Any Lan Otros niveles 802.1 Conexión entre redes 802 Control de enlace lógico 802.3 CSMA/CD 802.4 Bus con paso de testigo 802.5 Red de anillo con paso de testigo Otros niveles Red Enlace de datos Físico

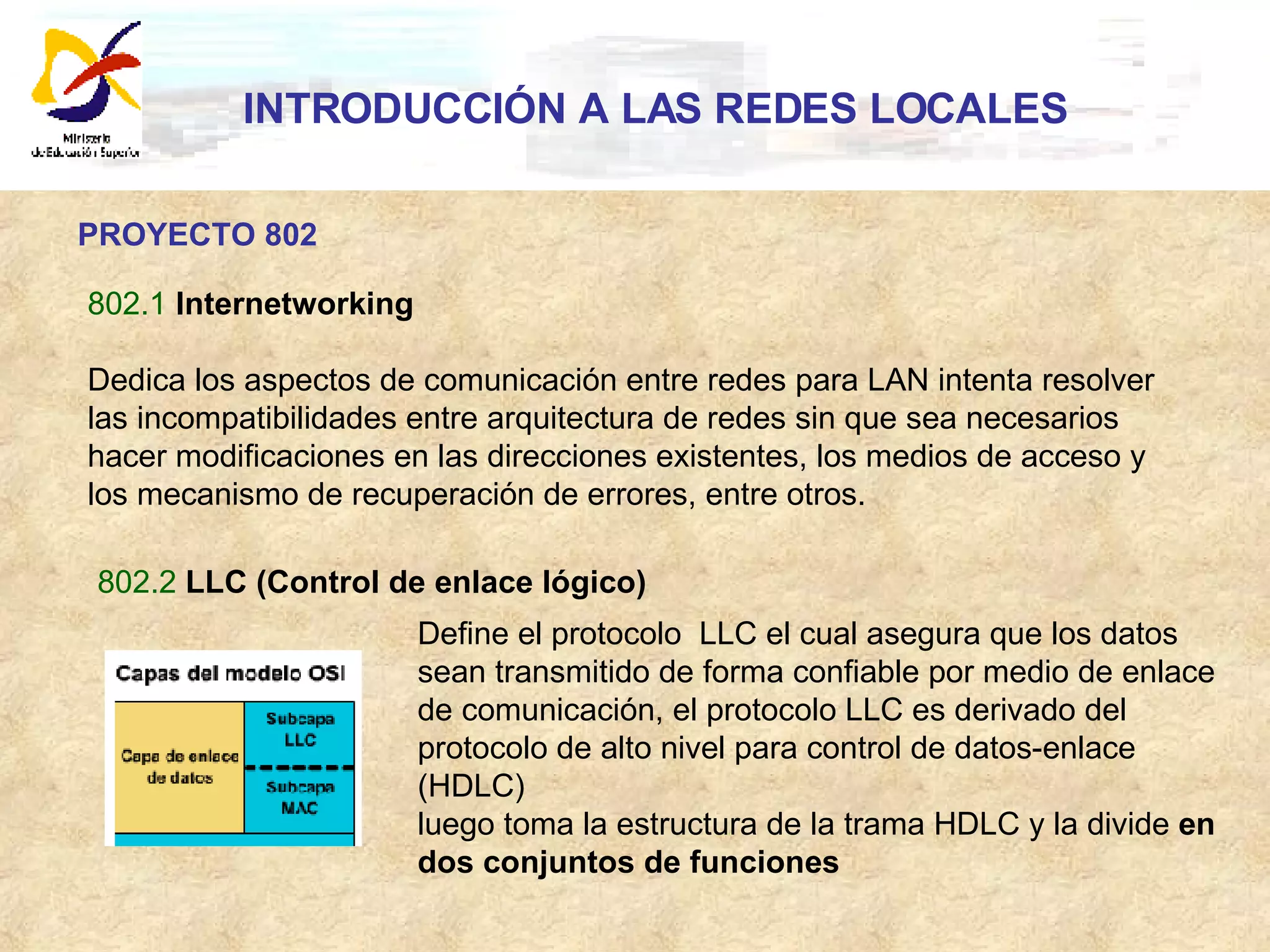

3. INTRODUCCIÓN A LAS REDES LOCALES PROYECTO 802 802.1 Internetworking Dedica los aspectos de comunicación entre redes para LAN intenta resolver las incompatibilidades entre arquitectura de redes sin que sea necesarios hacer modificaciones en las direcciones existentes, los medios de acceso y los mecanismo de recuperación de errores, entre otros. 802.2 LLC (Control de enlace lógico) Define el protocolo LLC el cual asegura que los datos sean transmitido de forma confiable por medio de enlace de comunicación, el protocolo LLC es derivado del protocolo de alto nivel para control de datos-enlace (HDLC) luego toma la estructura de la trama HDLC y la divide en dos conjuntos de funciones

4. INTRODUCCIÓN A LAS REDES LOCALES Control de enlace lógico (LLC, Logical Link Control ) . Establece y finaliza los enlaces, controla el tráfico de tramas, secuencia las tramas y confirma la recepción de las tramas. La unidad de datos del nivel LLC se denomina unidad de datos del protocolo (PDU). El primer bit de DSAP indica si la trama esta destinada a un individuo o a un grupo El primer bit de SSAP indica si la comunicación es de orden o de respuesta Control: es idéntico al campo de control en HDLC, transporta todos los códigos e información que transporta las tramas 802.2 LLC (Control de enlace lógico)

5. INTRODUCCIÓN A LAS REDES LOCALES El segundo conjunto de funciones el subnivel de control de acceso al medio (MAC) Control de acceso al medio (MAC, Media Access Control ) . Gestiona el acceso al medio, delimita las tramas, comprueba los errores de las tramas y reconoce las direcciones de las tramas. 802.2 Control de acceso al medio (MAC, Media Access Control ) . ARP (Protocolo de Resolución de Direcciones .) Protocolo de Internet que se utiliza para asignar una dirección IP a una dirección MAC RARP (Protocolo inverso de resolución de direcciones) . Protocolo en la pila TCP/IP que brinda un método para encontrar direcciones IP en base a las direcciones MAC.

6. INTRODUCCIÓN A LAS REDES LOCALES mejor conocido como Ethernet. Esta basado en tramas de datos. Y define las características del cableado y señalización del nivel físico y los formatos de tramas del nivel de enlace de datos del modelo OSI . Este estándar define como opera el método de Acceso múltiple con detección de colisiones (CSMA/CD). 802.3 CSMA/CD Colisión: Cuando un nodo que transmite reconoce una colisión, transmite una señal de congestión que hace que la colisión dure lo suficiente como para que todos los demás nodos la reconozcan. Todos los nodos transmisores entonces dejan de enviar tramas durante un período de tiempo seleccionado al azar antes de intentar retransmitir. En una LAN Ethernet, sólo se permite una transmisión por vez en un momento determinado.

7. INTRODUCCIÓN A LAS REDES LOCALES 802.3 especifica un tipo de trama que contiene 7 campos Implementación Todas las LAN Ethernet se configura como buses lógicos, aunque se puede implementar físicamente con topología de bus o de estrella. Cada trama se transmite a cada estación del enlace pero es leída únicamente por la estación a la cual va destinada. 7 BYTES 1 Byte SFD 6 Byte 6 Byte 2 Byte longitud PDU 4 Byte CRC

8. INTRODUCCIÓN A LAS REDES LOCALES 802.3 Versiones Ethernet 10 Mbps (Primera versión ), Fast Ethernet 100 Mbps Gigabit Ethernet 1000 Mbps Difieren en el nivel físico, porque utiliza diferentes esquema de codificación 10BASE-2 (Ethernet de cable fino): Permite segmentos de red en cable coaxial de hasta 185 m de longitud 10BASE-5 (Ethernet estándar): Permite segmentos de red en cable coaxial de hasta 500 m de longitud 10BASE-T : Transporta tramas Ethernet en económicos cables de par trenzado 10base-F: es ultimo estandar, la F (Fibra óptico)

9. INTRODUCCIÓN A LAS REDES LOCALES OTRAS REDES ETHERNET Durante la ultima década, ha habido una gran evolución en las redes Ethernet, se han diseñados varios esquemas nuevos para tratar de mejorar las prestaciones y la velocidad de las LAN Ethernet. Ethernet conmutada Representa un mejoramiento de la Ethernet 10 base- T (red de medio compartido) Significa que todo el medio esta involucrado en cada transmisión. Esto es así porque la topología, aunque físicamente es una estrella, es un bus lógico. Ahora bien, si se remplaza un concentrador por un conmutador, significa que puede recibir otra trama de otra estación al mismo tiempo y puede encaminar esta trama a su destino final Se utiliza dos tipos de conmutadores: Conmutadores de almacenamiento y envió. Conmutadores de anticipación.

10. INTRODUCCIÓN A LAS REDES LOCALES OTRAS REDES ETHERNET Fast Ethernet A medida que aumenta las aplicaciones nuevas, como el diseño asistido por computadores, procesamiento de imagen y la utilización de audio y video en tiempo real van siendo implementadas en las LAN, surge la Fast Ethernet La Fast Ethernet opera con una tasa de datos de 100Mbps. No hay ningún cambio en el formato de la trama ni en el método , los únicos cambios en el nivel MAC son las tasa de datos y el dominio de colisión. Fast Ethernet 100 Base-X 100 Base-TX 100 Base-FX 100 Base-T4 UTP o STP fibra ópticas UTP

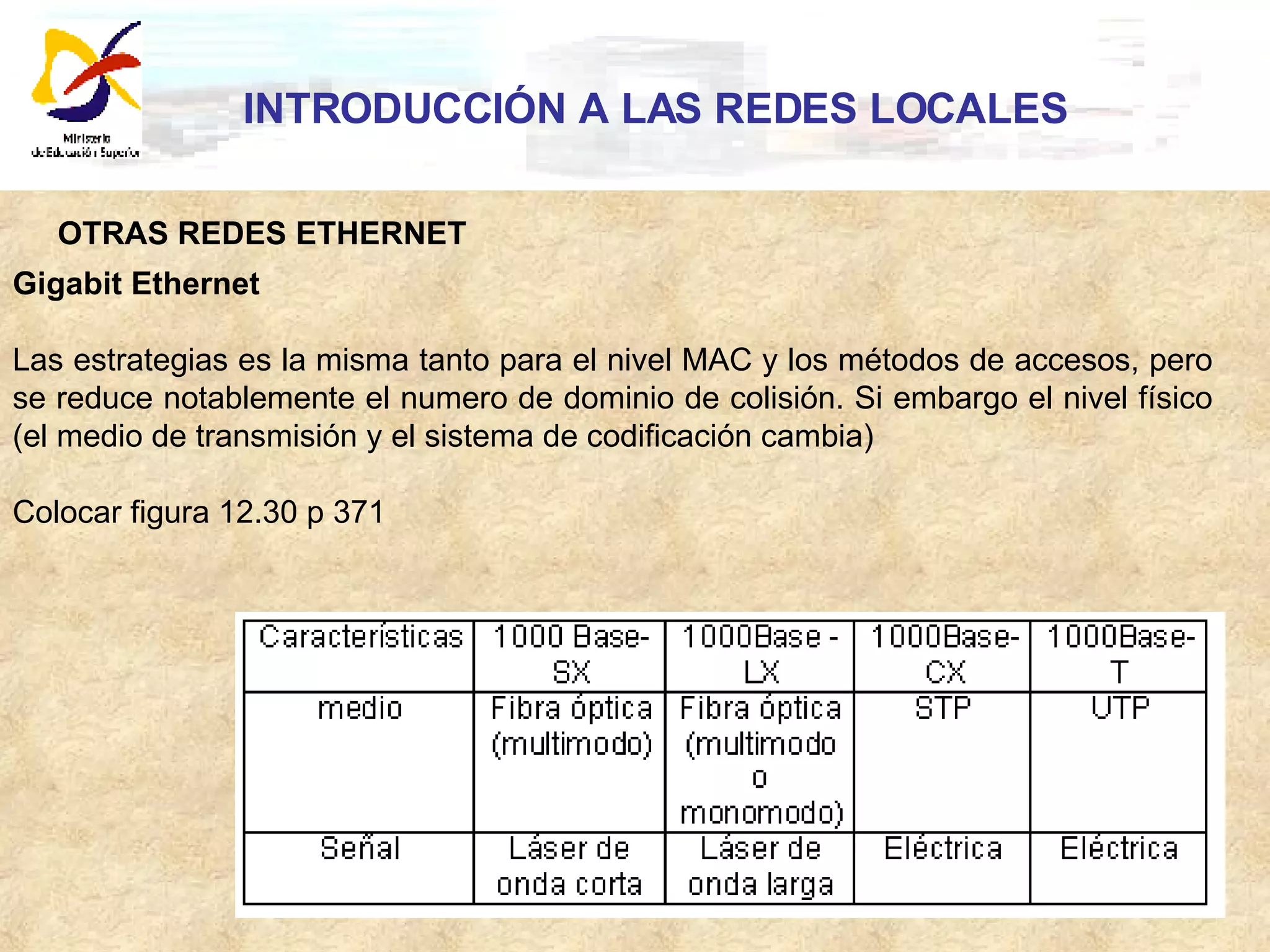

11. INTRODUCCIÓN A LAS REDES LOCALES OTRAS REDES ETHERNET Gigabit Ethernet Las estrategias es la misma tanto para el nivel MAC y los métodos de accesos, pero se reduce notablemente el numero de dominio de colisión. Si embargo el nivel físico (el medio de transmisión y el sistema de codificación cambia) Colocar figura 12.30 p 371

12. INTRODUCCIÓN A LAS REDES LOCALES OTRAS REDES ETHERNET

13. INTRODUCCIÓN A LAS REDES LOCALES Combina las características de la Ethernet y la red de anillo con paso testigo Sus principales características Se trata de una configuración en bus física, pero funcionando como un anillo lógico. Todas las estaciones esta conectada a un bus común sin embargo funcionado como si estuviesen conectados como un anillo. Cada estación conoce la identidad de las estaciones anterior y posterior. La secuencia lógica se basa en el orden numérico descendente de las direcciones. Durante el tiempo que tiene el token el transmite, y el resto de las estaciones solamente puede contestar a sus peticiones. 802.4 bus con paso de testigo

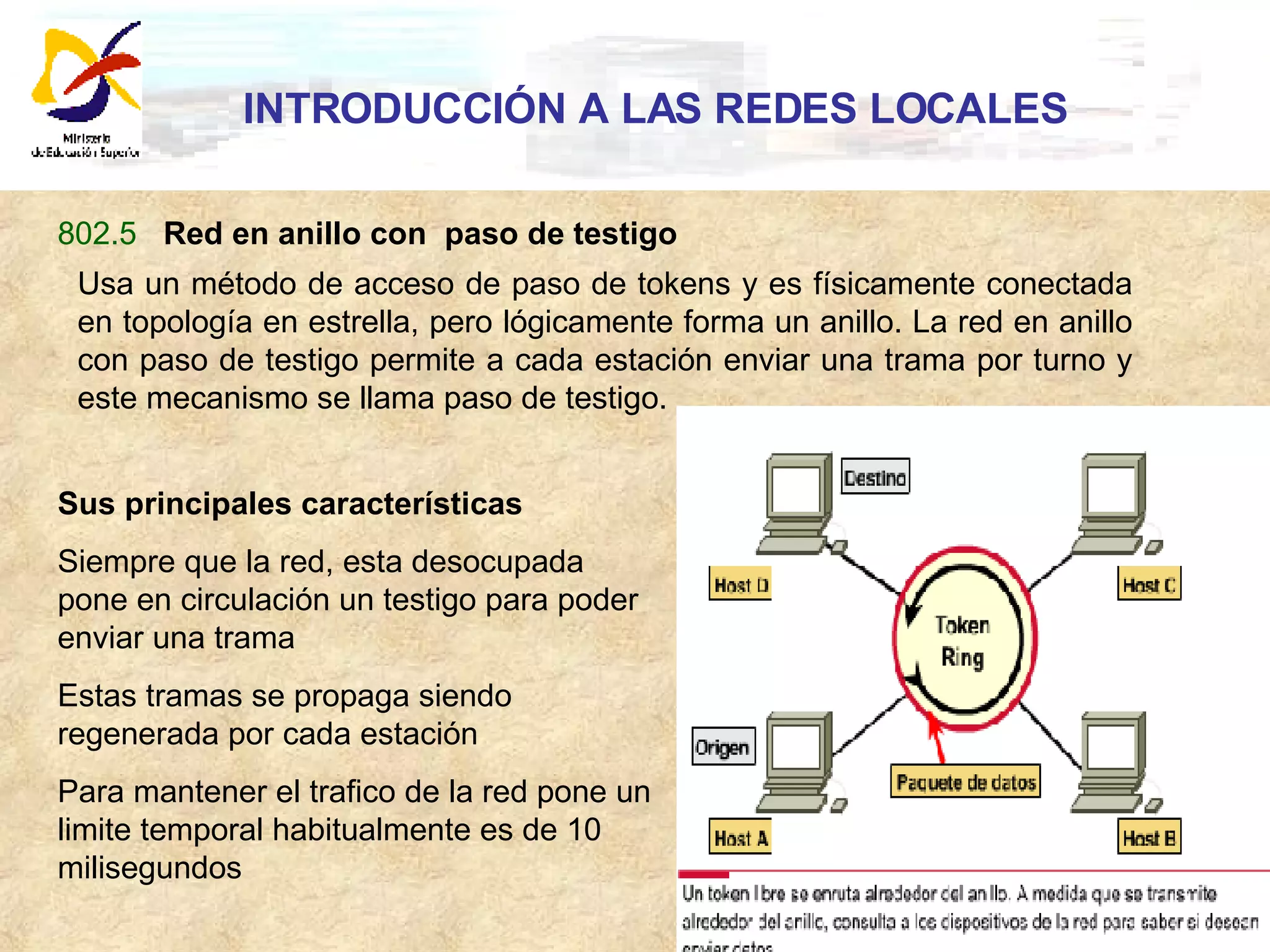

14. INTRODUCCIÓN A LAS REDES LOCALES Usa un método de acceso de paso de tokens y es físicamente conectada en topología en estrella, pero lógicamente forma un anillo. La red en anillo con paso de testigo permite a cada estación enviar una trama por turno y este mecanismo se llama paso de testigo. 802.5 Red en anillo con paso de testigo Sus principales características Siempre que la red, esta desocupada pone en circulación un testigo para poder enviar una trama Estas tramas se propaga siendo regenerada por cada estación Para mantener el trafico de la red pone un limite temporal habitualmente es de 10 milisegundos

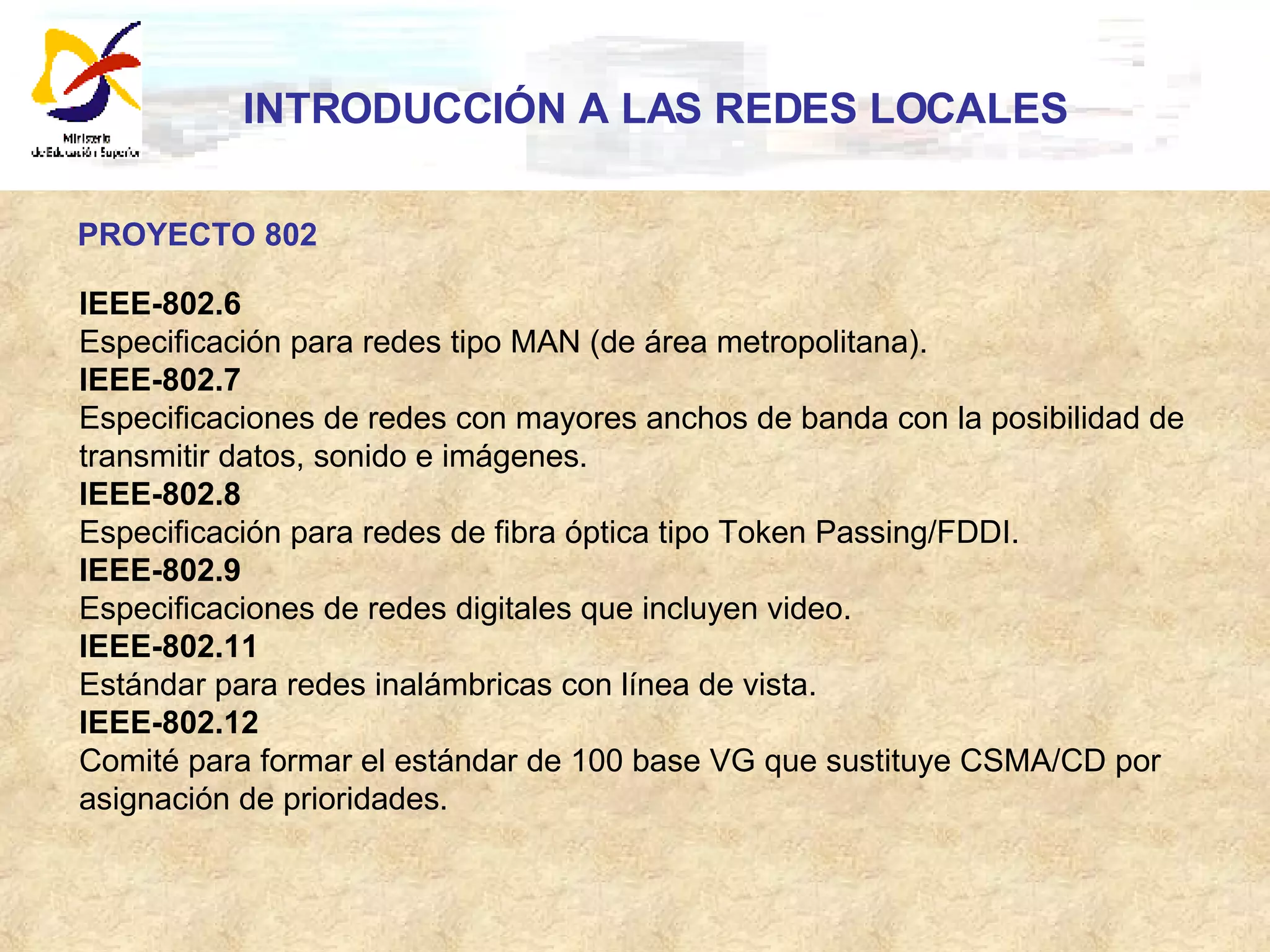

15. INTRODUCCIÓN A LAS REDES LOCALES PROYECTO 802 IEEE-802.6 Especificación para redes tipo MAN (de área metropolitana). IEEE-802.7 Especificaciones de redes con mayores anchos de banda con la posibilidad de transmitir datos, sonido e imágenes. IEEE-802.8 Especificación para redes de fibra óptica tipo Token Passing/FDDI. IEEE-802.9 Especificaciones de redes digitales que incluyen video. IEEE-802.11 Estándar para redes inalámbricas con línea de vista. IEEE-802.12 Comité para formar el estándar de 100 base VG que sustituye CSMA/CD por asignación de prioridades.

16. INTRODUCCIÓN A LAS REDES LOCALES REDES LOCALES INALAMBRICAS Las comunicaciones inalámbricas Consisten en el envió y recepción de electrones o fotones. Estos electrones Viajan en forma de ondas electromagnéticas. El número de oscilaciones por segundo de Una onda se llama frecuencia y se mide En hercios (Hz). Ondas de Radio Microondas Ondas Infrarrojas Ondas de Luz

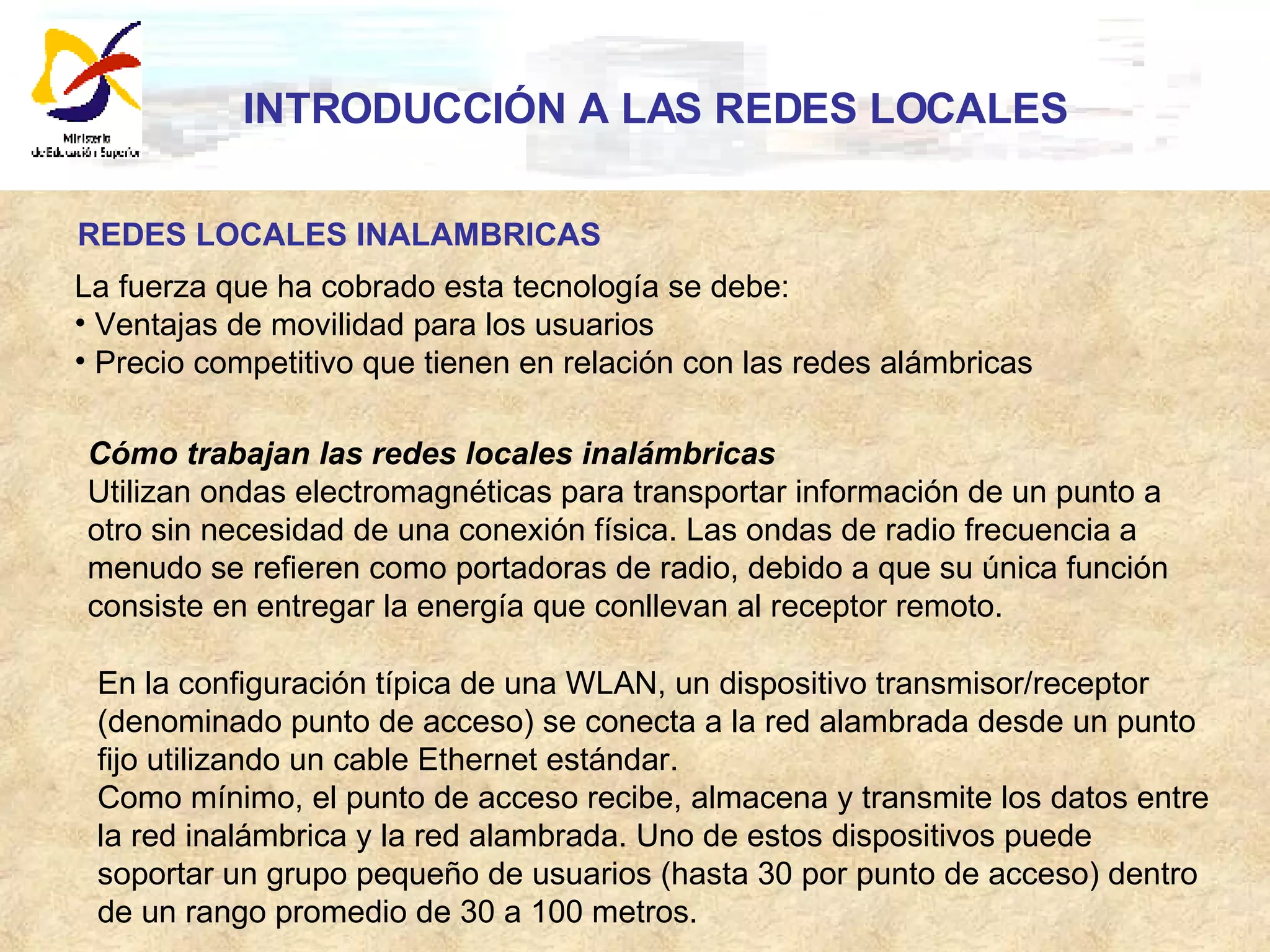

17. INTRODUCCIÓN A LAS REDES LOCALES REDES LOCALES INALAMBRICAS La fuerza que ha cobrado esta tecnología se debe: Ventajas de movilidad para los usuarios Precio competitivo que tienen en relación con las redes alámbricas Cómo trabajan las redes locales inalámbricas Utilizan ondas electromagnéticas para transportar información de un punto a otro sin necesidad de una conexión física. Las ondas de radio frecuencia a menudo se refieren como portadoras de radio, debido a que su única función consiste en entregar la energía que conllevan al receptor remoto. En la configuración típica de una WLAN, un dispositivo transmisor/receptor (denominado punto de acceso) se conecta a la red alambrada desde un punto fijo utilizando un cable Ethernet estándar. Como mínimo, el punto de acceso recibe, almacena y transmite los datos entre la red inalámbrica y la red alambrada. Uno de estos dispositivos puede soportar un grupo pequeño de usuarios (hasta 30 por punto de acceso) dentro de un rango promedio de 30 a 100 metros.

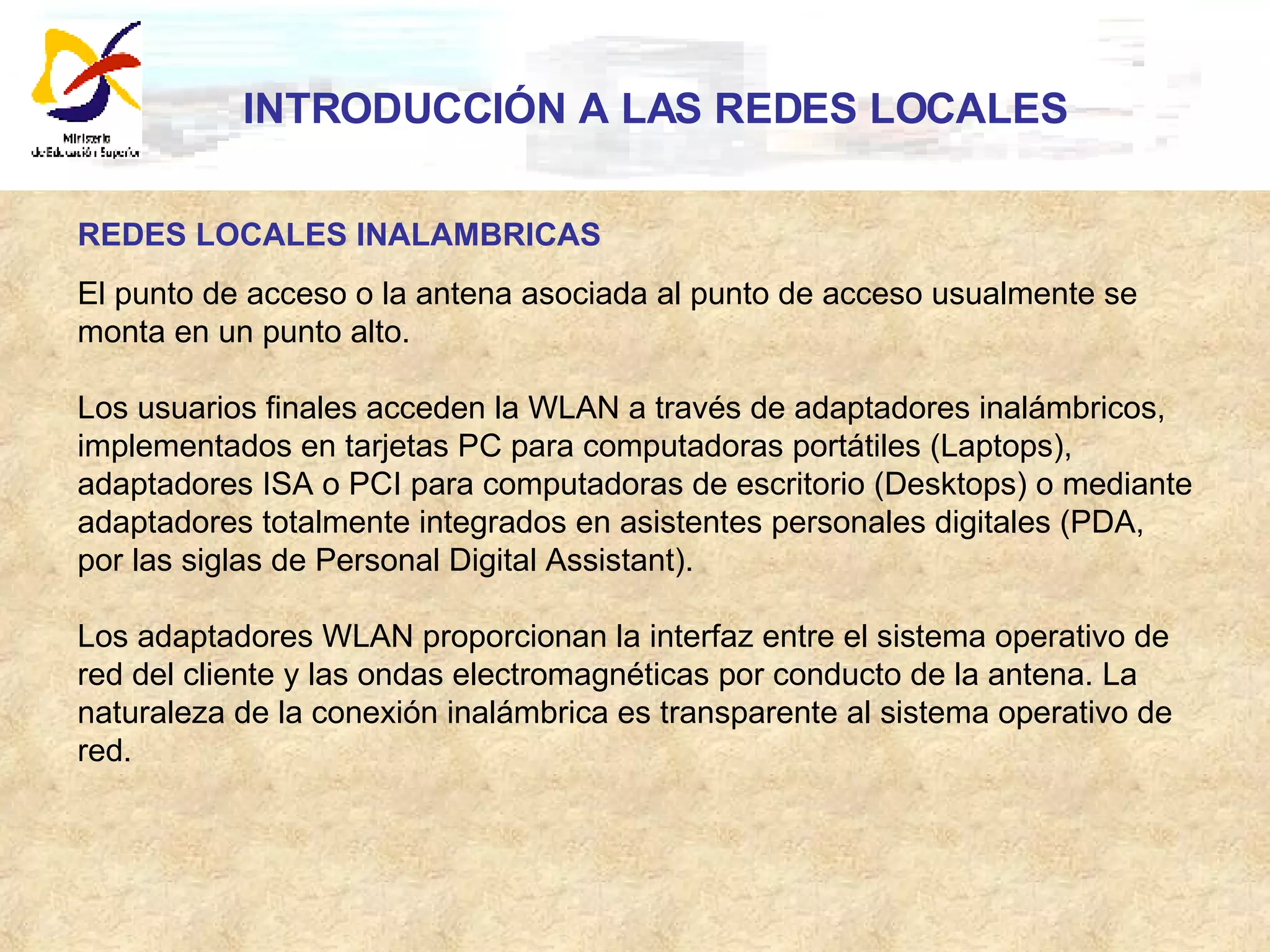

18. INTRODUCCIÓN A LAS REDES LOCALES REDES LOCALES INALAMBRICAS El punto de acceso o la antena asociada al punto de acceso usualmente se monta en un punto alto. Los usuarios finales acceden la WLAN a través de adaptadores inalámbricos, implementados en tarjetas PC para computadoras portátiles (Laptops), adaptadores ISA o PCI para computadoras de escritorio (Desktops) o mediante adaptadores totalmente integrados en asistentes personales digitales (PDA, por las siglas de Personal Digital Assistant). Los adaptadores WLAN proporcionan la interfaz entre el sistema operativo de red del cliente y las ondas electromagnéticas por conducto de la antena. La naturaleza de la conexión inalámbrica es transparente al sistema operativo de red.

19. INTRODUCCIÓN A LAS REDES LOCALES REDES LOCALES INALAMBRICAS Alianza Wi-Fi La alianza Wi-Fi es una asociación internacional sin fines de lucro, formada en 1999, para certificar interoperabilidad entre productos WLAN basados en la especificación IEEE 802.11. El logotipo Wi-Fi CERTIFIED viene de la alianza Wi-Fi e indica que el producto ha cumplido con rigurosas pruebas de interoperabilidad, para asegurar que aquéllos de diferentes proveedores operen de manera adecuada en conjunto. Otra de las actividades de esta alianza involucra el trabajo activo en la creación de nuevos y más robustos estándares de seguridad, como WPA (Wi-Fi Protected Access), así como la proliferación de hotspots (lugares públicos como cafeterías, hoteles y aeropuertos en donde el acceso WLAN está disponible, usualmente bajo alguna tarifa).
