Ambientes sedimentarios 1

REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACION SUPERIOR
UNIVERSIDAD NACIONAL EXPERIMENTAL POLITECNICA DE MARACAIBO
DEPARTAMENTO DE GEOCIENCIAS
T.S.U. HEBERTO OLANO
MARACAIBO, 2005

Ambientes Sedimentarios
2005 T.S.U. Heberto Olano
2

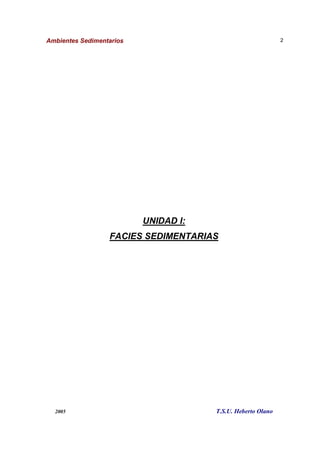

UNIDAD I:
FACIES SEDIMENTARIAS

3
TEMA # 1
FACIES SEDIMENTARIA: es un conjunto de rocas sedimentarias que se distinguen de otras por su
geometría, litología, estructuras sedimentarias, distribución de paleocorrientes y fósiles asociados
(Selley, 1970).
MEDIO SEDIMENTARIO: es una parte de la Tierra que se diferencia física, química y biológicamente
de las zonas adyacentes (Selley, 1970)
SISTEMA DEPOSITACIONAL: La unidad básica del análisis de facies es el ciclo de tercer orden o
sistema depositacional, definidos por Fisher & McGowen (1967) como unidad de gran escala,
caracterizada por facies o asociaciones de facies específicas relacionadas genéticamente y limitadas
por discordancias o sus superficies conformes equivalentes.
Se puede definir una secuencia depositacional como un conjunto concordante de estratos
relacionados genéticamente, limitado a base y a techo por discordancias de carácter regional al
menos, o por las superficies conformes equivalentes
CATEGORÍAS DE CICLOS: Los ciclos sedimentarios se han considerado clásicamente como
formados por sedimentos marinos limitados por regresiones, pero, como indica Mutti (1981), está
definición no es aplicable salvo que existan discordancias o depósitos continentales a base y techo, lo
que no siempre ocurre, y propone redefinirlos como “el producto de la sedimentación transgresiva-
regresiva, sea cual sea su escala”.
La tendencia transgresiva estará representada en la parte del ciclo en que se superponen en
la vertical por sedimentos marinos profundos o marinos proximales, éstos a los de transición y los de
transición a los continentales, y la regresiva por los casos inversos.
Los ciclos presentes en una sucesión cualquiera pueden subdividirse en varias categoría:
el ciclo mayor, el de primer orden, seria el que encajaría en la definición clásica y puede tener
centenares o millares de metros de espesor, varía lateralmente y en las zonas marginales de la
cuenca puede estar limitado por discordancias a base y a techo, y formado por depósitos de muchos
medios diferentes.
Pocas veces los ciclos de primer orden están completos y dependen también de su posición
respecto al eje de la cuenca. A menudo el eje mayor del cuerpo rocoso del ciclo es transversal al de la

4
cuenca y entonces adopta forma de cuña sedimentaria que se adelgaza tanto hacia el borde de la
cuenca como hacia el centro de ésta, limitado por discordancias estratigráficas. La zona de máxima
acumulación o depocentro, no coincide con el centro geométrico de la cuenca, y suele cambiar dé
posición con el tiempo debido a la subsidencia, que varía de velocidad según los puntos con la
progresiva carga de sedimentos y las modificaciones tectónicas.
Los ciclos de primer orden se deben a causas regionales, como movimientos tectónicos o
variaciones eustáticas del nivel del mar.
Los ciclos de segundo orden pueden distinguirse en el interior de los de primer orden y están
constituidos al menos por la asociación de los sedimentos de dos medios de sedimentación (por Ej.,
marino y deltaico), los de tercer orden están formados por los de un solo medio o sistema
deposicional (Ej., deltaico)
1er
Orden 2do
Orden 3er
Orden 4to
Orden

5
CRITERIOS BÁSICOS DEL ANÁLISIS DE FACIES:
a) Estructuras Sedimentarias:
CLASIFICACIÓN DE LAS ESTRUCTURAS SEDIMENTARIAS. Modificado de Pettijohn por Montilla (2002)
ESTRUCTURAS INORGÁNICAS
ESTRUCTURAS ORGÁNICAS
o Biogénicas de Deformación
PRIMARIAS (Mecánicas) SECUNDARIAS (Químicas)
1.- Estructuras de Estratificación o de
Ordenamiento Interno:
• Laminación (Horizontal, oblicua,
Lenticular y Flaser)
• Ripples (de Corrientes, rectilíneos,
Linguoides, de oscilación)
• Estratificación (Cruzada, bimodal,
Gradada, Imbrincada, rítmica,
Alternante)
• Hummocking
1.- Estructuras de Disolución
De Presión – Disolución:
• Estilolitos
• Zonas de Erosión
• Conos Encajados

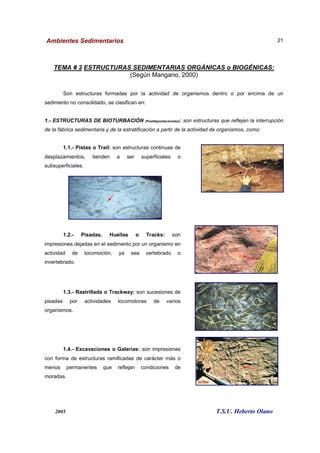

1.- Bioturbación:
• Marcas
• Pistas
• Madrigueras
2.- Petrificaciones
CLASIFICACIÓN DE LAS ESTRUCTURAS SEDIMENTARIAS. Modificado de Pettijohn por Montilla (2002)
2.- Estructuras de Estratificación
Lineales:
• Estriaciones
• Laminaciones Paralelas
• Estratificaciones Paralelas
• Rizaduras
• Antidunas
2.- Estructuras de Precipitación:
• Nódulos
• Concreciones
• Rosetas
• Esferulitas
• Geodas

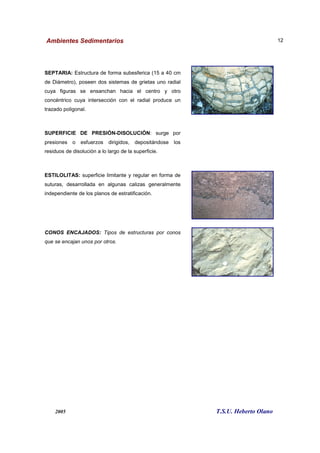

• Septarias
• Huellas de Cristales
3.- Organismo constructores de
Roca o Bioestratificación:
• Mallas de Algas
• Estromatolitos
3.- Carácter de la Superficie de
Estratificación: (Marca en el Techo):
• Grietas de Desecación
• Gotas de Lluvias
• Huellas de Cristales
Marca de Erosión:
4.- Estructuras de Deformación:
• Estructura de Carga
• Estructura Almohadillada
• Laminación Convoluta
• Estructura de Inyección
• Estructura Contorsionadas y slumps
• Cantos de Arcilla armados
ESTRUCTURAS SEDIMENTARIAS:
Son ciertas disposiciones que presentan los elementos que poseen un sedimento.
Importancia:
Refleja la acción geológica y los procesos químicos, físicos y biológicos que intervienen en la
sedimentación.
Su interpretación definen los ambientes sedimentarios.
Estiman profundidad y nivel de energía del medio.
Genera información acerca de la velocidad de energía del agente de transporte hidráulica y
dirección de los agentes que lo generaron.

2005
DE CARÁCTER DE SUPERFICIE: (MARCA DE CORRIENTE)
1.- MARCAS DE EROSIÓN DE CORRIENTES:
1.1.- Scour Marks (Sindepositacionales)
generadas por la erosión de la corriente sobre fondos
arcillo limosos que posteriormente son rellenados por
sedimentos de granulometría mayor (arenas).
1.2.- Marcas de Herradura (CRECENT MARKS ):
Originadas por erosión de una corriente
divergente que rodea un obstáculo sob
1.3.- Marcas Labradas por un objeto (TOOL
MARKS).
Son huellas de arrastre ó impacto de partículas
extremadamente irregulares.
1.3.1.- Continua (Grove Marks):
o estriada en dirección longitudinal. Determina la
polaridad y dirección de la corriente, cuando se observa el
objeto que la determino indica el sentido de la
paleocorriente.
1.3.2.- Discontinuas (Flute Marks):
alineadas en punta de flecha dirigidas en el sentido de la
paleocorriente, originadas sobre un lecho arcilloso.
Importancia: Se utilizan en la determinación de la
dirección , sentido de las paleocorrientes y de la polaridad
de los estratos.
1.2.3.- Prood marks y Bounce marks:
producidas por el impacto de un objeto sobre un fondo
arcilloso; pero la prood marks es más asimétrica y
angulosa que la bounce marks.
Importancia: La prood marks da la dirección y
sentido de la corriente y la bounce marks por ser simétrica
da la dirección de la paleocorriente.
T.S.U. Heberto O
MARCAS DE EROSIÓN DE CORRIENTES:
(Sindepositacionales): Depresiones
n de la corriente sobre fondos
arcillo limosos que posteriormente son rellenados por
sedimentos de granulometría mayor (arenas).
Marcas de Herradura (CRECENT MARKS ):
Originadas por erosión de una corriente
divergente que rodea un obstáculo sobre fondos arcillosos
Marcas Labradas por un objeto (TOOL
Son huellas de arrastre ó impacto de partículas
Continua (Grove Marks): Forma alargada
o estriada en dirección longitudinal. Determina la
polaridad y dirección de la corriente, cuando se observa el
objeto que la determino indica el sentido de la
Discontinuas (Flute Marks): Son marcas
alineadas en punta de flecha dirigidas en el sentido de la
das sobre un lecho arcilloso.
Se utilizan en la determinación de la
dirección , sentido de las paleocorrientes y de la polaridad
Prood marks y Bounce marks: Son
producidas por el impacto de un objeto sobre un fondo
arcilloso; pero la prood marks es más asimétrica y
angulosa que la bounce marks.
La prood marks da la dirección y
sentido de la corriente y la bounce marks por ser simétrica
da la dirección de la paleocorriente.
T.S.U. Heberto Olano
6

2005
2.- MARCAS EN EL TECHO:
2.1.- Huellas de Cristales:
producen sobre un fondo limo
procesos de disolución de cristales en el fondo. Determina
la polaridad de la capa (tope)
2.2.- Grietas de Desecación:
originadas por la evaporación del agua en sedimentos
finos, marcan el tope de un estrato.
2.3.- Huellas de Gotas de Lluvia:
depresiones redondeadas formada por efecto de las
lluvias sobre un fondo fangoso algo consolidado. Dan la
polaridad de la capa (tope).
3.- DE ORDENAMIENTO INTERNO o ANÁLISIS DE PALEOCORRIENTES
Se desarrollan durante el deposito.
Importancia: Interpreta las condiciones de equilibrio, transporte y sedimentación
1.- LAMINACIÓN Y ESTRATIFICACIÓN PLANAR:
Disposición paralelas de las laminas (espesores de 1 a
2mm) ó estratos (capas mayores de 1cm. Hasta m.) entre
si y con la superficie superior.
2.- LAMINACIÓN Y ESTRATIFICACIÓN CRUZADA:
Disposición en el interior del estrato de laminas
oblicuas al limite superior u inferior del mismo en donde
cada lamina esta separada de inmediato por una
superficie de erosión (Águeda et. al., 1983). Se puede
presentar en canales de río, canales marginales y
antidunas de régimen de alto flujo.
T.S.U. Heberto O
MARCAS EN EL TECHO:
Huellas de Cristales: Son huellas que se
producen sobre un fondo limo-arcilloso que se dan por
procesos de disolución de cristales en el fondo. Determina
la polaridad de la capa (tope)
Grietas de Desecación: Son estructuras
das por la evaporación del agua en sedimentos
finos, marcan el tope de un estrato.
Huellas de Gotas de Lluvia: son pequeñas
depresiones redondeadas formada por efecto de las
lluvias sobre un fondo fangoso algo consolidado. Dan la
DE ORDENAMIENTO INTERNO o ANÁLISIS DE PALEOCORRIENTES:
Se desarrollan durante el deposito.
Interpreta las condiciones de equilibrio, transporte y sedimentación
LAMINACIÓN Y ESTRATIFICACIÓN PLANAR:
sición paralelas de las laminas (espesores de 1 a
2mm) ó estratos (capas mayores de 1cm. Hasta m.) entre
si y con la superficie superior.
LAMINACIÓN Y ESTRATIFICACIÓN CRUZADA:
Disposición en el interior del estrato de laminas
e superior u inferior del mismo en donde
cada lamina esta separada de inmediato por una
superficie de erosión (Águeda et. al., 1983). Se puede
presentar en canales de río, canales marginales y
antidunas de régimen de alto flujo. Laminación Cruzada
7
Interpreta las condiciones de equilibrio, transporte y sedimentación
Laminación Cruzada

2005
3.- RIPPLES O RIZADURAS
pequeñas estructuras onduladas que muestran una
pendiente fuerte (sotavento) aguas abajo y una suave
(barlovento) aguas arriba. Se originan por las corrientes
de bajo flujo o por efectos de oleaje. Según su
pueden ser simétricos o asimétricos.
• Según la forma de la cresta se dividen en:
Paralelos: crestas y valles rectilíneos alineados
paralelamente., formado por corrientes
unidireccionales.
Linguoides: presenta crestas discontinuas
relacionados con corrientes de alta
• De acuerdo al tamaño del grano se conocen como:
Megaripples: (limite hasta los 60cms) son ondulación
de gran tamaño producida por un aumento de la
velocidad de la corriente.
Genéticamente se dividen en ripples de corriente
(originados por flujos unidireccionales), y de
oscilación: movimiento oscilatorio de las olas.
Importancia: Determina la polaridad en una serie
estratigráfica.
4.- ESTRATIFICACIÓN y/o LAMINACIÒN BIMODAL:
Esta formada por dos grupos de laminas orientada
formando cierto ángulo, la cual confiere la forma de
espina de pez relacionándose con flujos y reflujos de las
mareas.
T.S.U. Heberto O
RIPPLES O RIZADURAS (Predepositacionales): Son
pequeñas estructuras onduladas que muestran una
pendiente fuerte (sotavento) aguas abajo y una suave
(barlovento) aguas arriba. Se originan por las corrientes
de bajo flujo o por efectos de oleaje. Según su morfología
imétricos o asimétricos.
Según la forma de la cresta se dividen en:
: crestas y valles rectilíneos alineados
paralelamente., formado por corrientes
presenta crestas discontinuas
relacionados con corrientes de alta energía.
De acuerdo al tamaño del grano se conocen como:
(limite hasta los 60cms) son ondulación
de gran tamaño producida por un aumento de la
velocidad de la corriente.
Genéticamente se dividen en ripples de corriente
nados por flujos unidireccionales), y de
movimiento oscilatorio de las olas.
Determina la polaridad en una serie
ESTRATIFICACIÓN y/o LAMINACIÒN BIMODAL:
Esta formada por dos grupos de laminas orientada
ormando cierto ángulo, la cual confiere la forma de
espina de pez relacionándose con flujos y reflujos de las
Ripples de Oscilaciòn
Ripples Paralelos
Ripples Linguoides
8
Ripples de Oscilaciòn
Ripples Paralelos
Ripples Linguoides

2005
5.- ESTRATIFICACIÓN y/o LAMINACIÓN FLASSER:
Es cuando los sedimentos finos que son transportado
en suspensión, decantan únicamente
valles ubicados entre las rizaduras, preservándose lentes
de arcillas en material arenoso.
6.- ESTRATIFICACIÓN y/o LAMINACIÓN LENTICULAR
o LINCEN: Es cuando la proporción de las arcillas
dominan sobre la arena, la arcilla cubre completamen
las rizaduras, bajo la forma de laminaciones onduladas,
preservándose lentes de arenas en material arcilloso.
7.- ESTRATIFICACIÓN HERRINGBONE O ESPINA DE
PESCADO: Son estructuras conformadas por
laminaciones bidireccionales en un mismo cuerpo de
arena.
ESTRUCTURAS POST DEPOSITACIONALES:
Son estructuras inorgánicas originadas por el proceso de carga que forma la estratificación,
por arrastre de fondo o por deslizamiento de perdida de estabilidad (involucra procesos no tectónicos).
PRIMARIAS : Estructuras deformacionales plásticas verticales:
1.- ESTRATIFICACIÓN y/o LAMINACIÓN CONVOLUTA:
Son estructuras formadas por pequeños pliegues que
muestran internamente laminaciones cruzadas, su origen
se debe a movimientos lateral del sedimento blando o a
deformaciones de cresta de rizaduras por desplazamiento
lateral en estado de licuefacción.
2.- ESTRUCTURAS DE CARGA:
protuberancias de forma irregular, la cual se forma por la
presencia de una capa de are
sedimentario de naturaleza hidroplástica saturada por
aguas que se relacionan con ambientes turbiditicos y
facies asociadas .
T.S.U. Heberto O
ESTRATIFICACIÓN y/o LAMINACIÓN FLASSER:
Es cuando los sedimentos finos que son transportado
en suspensión, decantan únicamente sobre pequeños
valles ubicados entre las rizaduras, preservándose lentes
de arcillas en material arenoso.
ESTRATIFICACIÓN y/o LAMINACIÓN LENTICULAR
Es cuando la proporción de las arcillas
dominan sobre la arena, la arcilla cubre completamente
las rizaduras, bajo la forma de laminaciones onduladas,
preservándose lentes de arenas en material arcilloso.
ESTRATIFICACIÓN HERRINGBONE O ESPINA DE
Son estructuras conformadas por
laminaciones bidireccionales en un mismo cuerpo de
ESTRUCTURAS POST DEPOSITACIONALES:
uras deformacionales plásticas verticales: Dentro de ellas se encuentran :
ESTRATIFICACIÓN y/o LAMINACIÓN CONVOLUTA:
Son estructuras formadas por pequeños pliegues que
muestran internamente laminaciones cruzadas, su origen
s lateral del sedimento blando o a
deformaciones de cresta de rizaduras por desplazamiento
lateral en estado de licuefacción.
ESTRUCTURAS DE CARGA: Definidas como
protuberancias de forma irregular, la cual se forma por la
presencia de una capa de arenisca sobre un nivel
sedimentario de naturaleza hidroplástica saturada por
aguas que se relacionan con ambientes turbiditicos y
Estratificación Herringbone
Laminaciones Lenticular y Flaser
Flaser
Lenticular
9
Dentro de ellas se encuentran :
Estratificación Herringbone
Laminaciones Lenticular y Flaser

2005
3.- ESTRUCTURAS ALMOHADILLADAS O PSEUDO
NÓDULOS: Protuberancias de forma irregular que no
poseen estructuras de los estrato, es deformada, presenta
formas variadas y dominan las formas planas y cóncavas
hacía el techo y convexas hacia la base.
4.- ESTRUCTURAS DE INYECCIÓN
material arenoso o fino recubriendo otros materiales que
ya han sido depositados. Los diques o filones de arena se
presentan en forma irregular, que se disponen cortando
estratos en lutitas y margas. Los volcanes de arena se
presentan en estratificación individual varía de 2 a l0 cm.
Y su altura es inferior a 1,5cm.. Los políg
son formas geométricas irregulares cuyas dimensiones
varían de cm. a metros.
5.- ESTRUCTURAS SLUMPING O DE DERRUMBE:
Estruc-turas generadas por empujes laterales en
sedimentos blandos, el movimiento inicial puede ser
gravitacional ó sísmica.
6.- CANTOS DE ARCILLAS ARMADOS:
elipsoidales de arcillas envueltos en superficies de
pequeños cantos superficiales que forma una costra que
protege el canto.
T.S.U. Heberto O
ESTRUCTURAS ALMOHADILLADAS O PSEUDO
Protuberancias de forma irregular que no
as de los estrato, es deformada, presenta
formas variadas y dominan las formas planas y cóncavas
hacía el techo y convexas hacia la base.
ESTRUCTURAS DE INYECCIÓN: Inyección de
material arenoso o fino recubriendo otros materiales que
ositados. Los diques o filones de arena se
presentan en forma irregular, que se disponen cortando
estratos en lutitas y margas. Los volcanes de arena se
presentan en estratificación individual varía de 2 a l0 cm.
Y su altura es inferior a 1,5cm.. Los polígonos de arena
son formas geométricas irregulares cuyas dimensiones
ESTRUCTURAS SLUMPING O DE DERRUMBE:
turas generadas por empujes laterales en
sedimentos blandos, el movimiento inicial puede ser
CANTOS DE ARCILLAS ARMADOS: Esferas
elipsoidales de arcillas envueltos en superficies de
pequeños cantos superficiales que forma una costra que
10

2005
ESTRUCTURAS DIAGENETICAS Ó SECUNDARIAS:
CONCRECIONES: Masa irregulares que
durante la diagenesis debido a que los sedimentos
tienden a concentrarse en ciertos partes de la roca,
acumulándose a menudo alrededor de un núcleo.
Aparece en arcillas ferruginosas, caliza, chert, yeso,
varita, oxido de manganeso, fosfato cálc
NODULO: Estructura esférica y ovalada, cilíndrica, hueca,
acumulándose a menudo en riolitas (riolitas nodulares),
esferulitas, arcillas, areniscas, anhidritas.
ROSETAS: Disposición simétrica de cristales tales como
baritina, calcita y yeso.
ESFERULITAS: Cuerpos Esféricos con estructuras
radiales tamaños de centímetros de diámetro, se forman
por precipitación tardía de un gel coloidal.
GEODAS: Formas subesfericas, con interior hueco,
reenvoltura exterior de calcedonia y el revestim
interno de drusa.
T.S.U. Heberto O
Masa irregulares que se forman
durante la diagenesis debido a que los sedimentos
tienden a concentrarse en ciertos partes de la roca,
acumulándose a menudo alrededor de un núcleo.
Aparece en arcillas ferruginosas, caliza, chert, yeso,
varita, oxido de manganeso, fosfato cálcico.
Estructura esférica y ovalada, cilíndrica, hueca,
acumulándose a menudo en riolitas (riolitas nodulares),
esferulitas, arcillas, areniscas, anhidritas.
Disposición simétrica de cristales tales como
Cuerpos Esféricos con estructuras
radiales tamaños de centímetros de diámetro, se forman
por precipitación tardía de un gel coloidal.
Formas subesfericas, con interior hueco,
reenvoltura exterior de calcedonia y el revestimiento
11

2005
SEPTARIA: Estructura de forma subesferica (15 a 40 cm
de Diámetro), poseen dos sistemas de grietas uno radial
cuya figuras se ensanchan hacia el centro y otro
concéntrico cuya intersección con el radial produce un
trazado poligonal.
SUPERFICIE DE PRESIÓN
presiones o esfuerzos dirigidos, depositándose los
residuos de disolución a lo largo de la superficie.
ESTILOLITAS: superficie limitante y regular en forma de
suturas, desarrollada en algunas calizas ge
independiente de los planos de estratificación.
CONOS ENCAJADOS: Tipos de estructuras por conos
que se encajan unos por otros.
T.S.U. Heberto O
Estructura de forma subesferica (15 a 40 cm
de Diámetro), poseen dos sistemas de grietas uno radial
cuya figuras se ensanchan hacia el centro y otro
concéntrico cuya intersección con el radial produce un
SUPERFICIE DE PRESIÓN-DISOLUCIÓN: surge por
presiones o esfuerzos dirigidos, depositándose los
residuos de disolución a lo largo de la superficie.
superficie limitante y regular en forma de
suturas, desarrollada en algunas calizas generalmente
independiente de los planos de estratificación.
Tipos de estructuras por conos
que se encajan unos por otros.
12

2005
CONO DE DEYECCIÓN
T.S.U. Heberto O
GEOMETRÍA DE LOS CUERPOS:
LAGUNA
CONO DE DEYECCIÓN
CANAL MEANDRICO
DELTA
Depósitos Aluviales
13
tos Aluviales

14
ANÁLISIS LITOLÓGICOS.

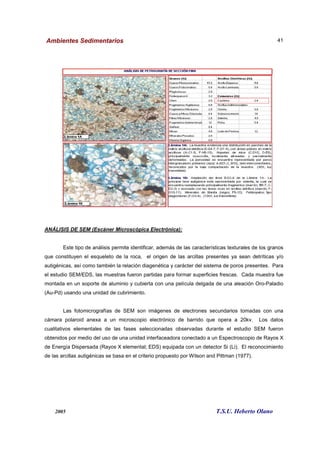

ESTUDIO MICROSCÓPICOS DE LAS ARENISCAS:
COMPOSICIÓN MINERALÓGICA
CARACTERÍSTICAS Y PROPIEDADES DE LOS SEDIMENTOS
Granulometría: La granulometría se ocupa de medir propiedades físicas de los sedimentos, y de
analizarlas dentro del contexto de poblaciones estadísticas, con el fin de derivar algún tipo de pista
que conduzca a una interpretación de los mecanismos de transporte
Tamaño de los sedimentos: El tamaño de las partículas sedimentarias está expresado en términos
del diámetro nominal, el cual es el diámetro de la esfera que tiene el mismo volumen que la partícula.
Udden-Wentworth θθθθ Valores
Cobbles (Guija) 64 mm -6
Pebbles (Gujarro) 4 mm -2
Granulos 2mm -1
Arena muy gruesa 1mm 0
Arena gruesa 0.5 mm 1
Arena media 0.25 mm 2
Arena fina 0.125 mm 3
Arena muy fina 0.0625 mm 4
Limo 0.0039 mm 8
Arcilla
TRAMA
(1/16 - 2mm):
QUARZO
(Mono-Policristalino)
FELDESPATO
(Fdk – Plag - Pertita)
FRAG. DE ROCA
(Chert, Metamorficas,
Sedimentarios, Volcánicos, Etc)
MATRIZ
(<1/16 mm)
MINERALES ARCILLOSOS,
Cloriytas, Micritas, Arenas Muy
Finas, Limos)
CEMENTO
(SiO2, CO3, OX, Yeso,
Anhidrita, Etc)
MINERALES ACCESORIOS
(Turmalina, Zircon, Epidota, Esfena,
Estanrolita, Anfiboles, Pirita,
Glauconita, Cristales De Oxido De
Hierro, Etc)

15
TEXTURA
RAZONES PARA ANALIZAR EL TAMAÑO DEL GRANO:
a) El tamaño del grano se considera una medida descriptiva básica del sedimento y por tanto,
debe ser siempre considerada.
b) Las distribuciones del tamaño de los granos es una característica fundamental en la
determinación de ambientes sedimentarios.
c) El estudio detallado de las distribuciones del tamaño de los granos, pueden arrojar
información sobre los mecanismos físicos que actúan durante el transporte y la depositación.
d) El tamaño de grano está relacionado con otras propiedades petrofísicas, tales como
permeabilidad y porosidad.

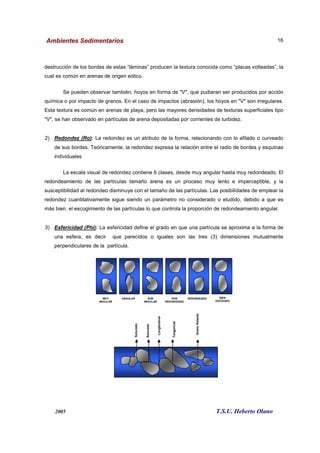

FORMA DE LOS GRANOS:
1) Textura Superficial: La aplicación del microscopio electrónico hizo posible la observación
detallada de la textura superficial de los granos. Las texturas resultan de la interpretación de tres
factores principales:
La forma en que se rompe el grano;
La destrucción de la superficie debido a impactos con otros granos;
La modificación de la superficie por solución química y redepositación o reprecipitación
La mayoría de los granos de cuarzo muestran juegos de microfracturas espaciados de 1 a 10
micrones. Su apariencia es de laminación fina, y no guarda relación con la estructura cristalina. La
Tamaño de grano
Redondez
Y
Esfericidad
Disposición u
Orientación de la
Matriz y Cemento

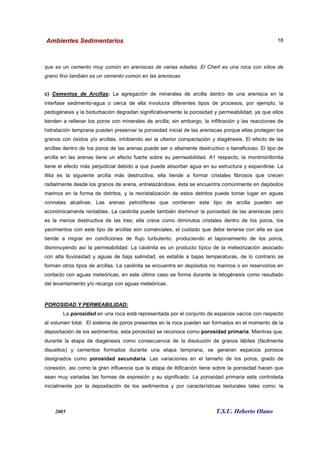

Porosidad:
Intergranular,
Intragranular,
Intercristalina,
Fenestral,
Vacuolar,
de Molde,
de Fractura

16
destrucción de los bordes de estas “láminas” producen la textura conocida como “placas volteadas”, la
cual es común en arenas de origen eólico.
Se pueden observar también, hoyos en forma de "V", que pudieran ser producidos por acción
química o por impacto de granos. En el caso de impactos (abrasión), los hoyos en "V" son irregulares.
Esta textura es común en arenas de playa, pero las mayores densidades de texturas superficiales tipo
"V", se han observado en partículas de arena depositadas por corrientes de turbidez.
2) Redondez (Ro): La redondez es un atributo de la forma, relacionando con lo afilado o curveado
de sus bordes. Teóricamente, la redondez expresa la relación entre el radio de bordes y esquinas
individuales
La escala visual de redondez contiene 6 clases, desde muy angular hasta muy redondeado. El
redondeamiento de las partículas tamaño arena es un proceso muy lento e imperceptible, y la
susceptibilidad al redondeo disminuye con el tamaño de las partículas. Las posibilidades de emplear la
redondez cuantitativamente sigue siendo un parámetro no considerado o eludido, debido a que es
más bien, el escogimiento de las partículas lo que controla la proporción de redondeamiento angular.
3) Esfericidad (Phi): La esfericidad define el grado en que una partícula se aproxima a la forma de
una esfera, es decir que parecidos o iguales son las tres (3) dimensiones mutualmente
perpendiculares de la partícula.
MUY
ANGULAR
ANGULAR SUB
ANGULAR
SUB
REDONDEADO
REDONDEADO BIEN
ESCOGIDO
Suturado
Longitudinal
Tangencial
Granoflotante
Suturado

17
MATRIZ: Esta constituida por material fino que rellena los espacios vacíos entre granos,
típicamente este material esta representado por arcillas detríticas o material limoso. Las arcillas
detríticas están representadas por material muy fino < 3 micrones (0.003 mm), generalmente estos
minerales son silicatos hidratados de aluminio, por lo común con algunos reemplazos de hierro y
magnesio. Estos minerales arcillosos resultan del producto de la descomposición de rocas primarias
por meteorización, los cuales son transportados hasta la cuenca donde son depositados como
sedimentos. Típicamente las arcillas detríticas se encuentran dispuestas en forma dispersa, laminar y
en agregados reconocidos como fragmentos argiláceos, los cuales por procesos de compactación
durante la etapa de diagénesis pueden ser deformados en pseudomatriz. Los tipos más comunes de
arcilla detríticas son, la caolinita y la illita, las cuales son reconocidas a través de análisis de SEM.
CEMENTACIÓN: Es la precipitación de un material alrededor de los granos que conforman
las rocas. Un cemento es una sustancia cristalina que ha precipitado dentro de los poros de un
sedimento después de que es depositado; debe ser distinguido de la matriz, ya que ésta es un
material de origen sindepositacional. Los cementos más comunes de las areniscas son sílice y
carbonatos. También se encuentran dentro de estos, pero más raras veces, cemento de minerales
tales como: barita, celestita, anhidrita, yeso, halita, hematita y feldespato. El efecto neto de estos
cementos es disminuir o destruir completamente la porosidad y la permeabilidad.
a) Cementos de Carbonatos: Estos cementos son precipitados de las soluciones que obtienen el
carbonato de calcio tanto de las aguas connatas que salen de los sedimentos por compactación, como
de la disolución de conchas. Los cementos de calcita pueden estar presentes en cantidades
suficientes como para rellenar toda la porosidad primaria intergranular; ésta precipita en poros con
aguas marinas sulfatadas. La dolomita rara vez destruye por completo la porosidad; precipita en
aguas marinas mermadas en sulfatos. La siderita precipita a partir de aguas meteóricas ricas en
biocarbonatos y pobres en sulfatos con Fe+2 disponible.
b) Cementos de Sílice: Las areniscas son comúnmente cementadas en varios grados por la sílice
que en forma general destruye la porosidad de estas. El tipo más común de cemento silíceo es el
sobrecrecimiento de granos de cuarzo en continuidad óptica con los granos. Este sobrecrecimiento
puede ocurrir a aItas temperaturas y presiones, como también a presiones y temperaturas normales.
En la medida en que las arenas son compactadas la sílice es disuelta en los puntos de contactos de
granos y reprecipitada instantáneamente. También la sílice puede derivar tanto de radiolarios como de
espículas de esponjas, así como de soluciones ricas en sílice expulsadas por compactación de
arcillas. El ópalo se deshidrata con el tiempo pasa a cuarzo microcristalino denominado calcedonia,

18
que es un cemento muy común en areniscas de varias edades. El Chert es una roca con sílice de
grano fino también es un cemento común en las areniscas.
c) Cementos de Arcillas: La agregación de minerales de arcilla dentro de una arenisca en la
interfase sedimento-agua o cerca de ella involucra diferentes tipos de procesos, por ejemplo, la
pedogénesis y la bioturbación degradan significativamente la porosidad y permeabilidad, ya que ellos
tienden a rellenar los poros con minerales de arcilla; sin embargo, la infiltración y las reacciones de
hidratación temprana pueden preservar la porosidad inicial de las areniscas porque ellas protegen los
granos con óxidos y/o arcillas, inhibiendo así la ulterior compactación y diagénesis. El efecto de las
arcillas dentro de los poros de las arenas puede ser o altamente destructivo o beneficioso. El tipo de
arcilla en las arenas tiene un efecto fuerte sobre su permeabilidad. A1 respecto, la montmorillonita
tiene el efecto más perjudicial debido a que puede absorber agua en su estructura y expandirse. La
illita es la siguiente arcilla más destructiva; ella tiende a formar cristales fibrosos que crecen
radialmente desde los granos de arena, entrelazándose, ésta se encuentra comúnmente en depósitos
marinos en la forma de detritos, y la recristalización de estos detritos puede tomar lugar en aguas
connatas alcalinas. Las arenas petrolíferas que contienen este tipo de arcilla pueden ser
económicamente rentables. La caolinita puede también disminuir la porosidad de las areniscas pero
es la menos destructiva de las tres; ella crece como diminutos cristales dentro de los poros, los
yacimientos con este tipo de arcillas son comerciales, el cuidado que debe tenerse con ella es que
tiende a migrar en condiciones de flujo turbulento, produciendo el taponamiento de los poros,
disminuyendo así la permeabilidad. La caolinita es un producto típico de la meteorización asociado
con alta lluviosidad y aguas de baja salinidad, es estable a bajas temperaturas, de lo contrario se
forman otros tipos de arcillas. La caolinita se encuentra en depósitos no marinos o en reservorios en
contacto con aguas meteóricas, en este último caso se forma durante la telogénesis como resultado
del levantamiento y/o recarga con aguas meteóricas.
POROSIDAD Y PERMEABILIDAD:
La porosidad en una roca está representada por el conjunto de espacios vacíos con respecto
al volumen total. El sistema de poros presentes en la roca pueden ser formados en el momento de la
depositación de los sedimentos, esta porosidad se reconoce como porosidad primaria. Mientras que,
durante la etapa de diagénesis como consecuencia de la disolución de granos lábiles (fácilmente
disueltos) y cementos formados durante una etapa temprana, se generan espacios porosos
designados como porosidad secundaria. Las variaciones en el tamaño de los poros, grado de
conexión, así como la gran influencia que la etapa de litificación tiene sobre la porosidad hacen que
sean muy variadas las formas de expresión y su significado. La porosidad primaria esta controlada
inicialmente por la depositación de los sedimentos y por características texturales tales como: la

19
uniformidad del tamaño, forma y empaquetamiento de los granos o posteriormente en la etapa de
diagénesis por compactación, formación de cementos y disolución. La porosidad secundaria se
genera a partir de la formación de poros y fracturas (inducidas, naturales) por disolución de granos
lábiles, cuya disolución parcial origina espacios porosos denominados poros intragranulares. Una
mayor evolución de estos procesos de disolución, puede estar asociada al desarrollo de porosidad
móldica por disolución completa del grano y en algunos casos hasta poros ampliados por disolución
de varios granos.
La permeabilidad es una medida de la facilidad con que un fluido atraviesa un material
poroso. Esta característica petrofísica esta controlada por el tamaño y forma de los poros y su grado
de conexión. Se determina a partir del volumen de fluido que atraviesa una longitud de roca porosa de
sección constante en un tiempo determinado.
ANÁLISIS LITOLÓGICOS:
La petrografía detallada de secciones finas, se realiza conforme los procedimientos
establecidos para tal fín, utilizando los microscopios petrográficos binoculares Olympus BH2 y Nikon
Optiphot-pol. El análisis petrográfico incluye identificación de las características texturales y
mineralógicas, toma de fotomicrografías y conteo de puntos. La terminología de clasificación de las
areniscas se realiza en base a las establecidas por Folk (1980) y Pettijohn, Potter and Siever (1972).

20
Dentro de las características texturales son identificados parámetros tales como: tamaño de
grano, escogimiento, redondez, contenido de arcilla detrítica, estructuras sedimentarias y orientación
de los principales constituyentes de la estructura de granos. Los componentes minerales observados
son agrupados en componentes detríticos y autigénicos siendo estos últimos importantes para
establecer las principales fases diagenéticas desarrolladas. Los tipos de porosidades presente son
identificadas mediante este análisis, donde se obtiene tipo de porosidad, origen y la abundancia.
A través del conteo de puntos se calculan de manera areal los porcentajes de los minerales
existentes, así como el contenido de porosidad existente en la roca. La toma de fotomicrografías
realizadas a cada sección fina con aumentos de acuerdo al tamaño de grano predominante, sirven
para mostrar rasgos característicos de cada sección.
ANÁLISIS CON EL MICROSCOPIO ELECTRÓNICO DE BARRIDO (SEM)
Este tipo de análisis permite identificar, además de las características texturales de los granos
que constituyen el esqueleto de la roca, el origen de las arcillas presentes ya sean detríticas y/o
autigénicas, así como también la relación diagenética y carácter del sistema de poros presentes. Para
el estudio SEM/EDS, las muestras fueron partidas para formar superficies frescas. Cada muestra fue
montada en un soporte de aluminio y cubierta con una película delgada de una aleación Oro-Paladio
(Au-Pd) usando una unidad de cubrimiento. Las fotomicrografías de SEM son imágenes de electrones
secundarios tomadas con una cámara polaroid anexa a un microscopio electrónico de barrido que
opera a 20kv. Los datos cualitativos elementales de las fases seleccionadas observadas durante el
estudio SEM fueron obtenidos por medio del uso de una unidad interfaceadora conectado a un
Espectroscopio de Rayos X de Energía Dispersada (Rayos X elemental; EDS) equipada con un
detector Si (Li). El reconocimiento de las arcillas autigénicas se basa en el criterio propuesto por
Wilson and Pittman (1977).

2005
TEMA # 2 ESTRUCTURAS SEDIMENTARIAS ORGÁNICAS o BIOGÉNICAS:
Son estructuras formadas por la actividad de organismos dentro o por encima de un
sedimento no consolidado, se clasif
1.- ESTRUCTURAS DE BIOTURBACIÓN
de la fábrica sedimentaria y de la estratificación a partir de la actividad de organismos, como:
1.1.- Pistas o Trail: son estructuras continu
desplazamientos, tienden a ser superficiales o
subsuperficiales.
1.2.- Pisadas, Huellas o Tracks:
impresiones dejadas en el sedimento por un organismo en
actividad de locomoción, ya sea vertebrado o
invertebrado.
1.3.- Rastrillada o Trackway:
pisadas por actividades locomotoras de varios
organismos.
1.4.- Excavaciones o Galerías:
con forma de estructuras ramificadas de carácter más o
menos permanentes que reflejan condiciones de
moradas.
T.S.U. Heberto O
ESTRUCTURAS SEDIMENTARIAS ORGÁNICAS o BIOGÉNICAS:
(Según Mangano, 2000)
sedimento no consolidado, se clasifican en:
ESTRUCTURAS DE BIOTURBACIÓN (Postdepositacionales): son estructuras que reflejan la interrupción
son estructuras continuas de
desplazamientos, tienden a ser superficiales o
Pisadas, Huellas o Tracks: son
impresiones dejadas en el sedimento por un organismo en
actividad de locomoción, ya sea vertebrado o
o Trackway: son sucesiones de
pisadas por actividades locomotoras de varios
Excavaciones o Galerías: son impresiones
con forma de estructuras ramificadas de carácter más o
menos permanentes que reflejan condiciones de
21
ESTRUCTURAS SEDIMENTARIAS ORGÁNICAS o BIOGÉNICAS:
son estructuras que reflejan la interrupción

2005
2.- ESTRUCTURAS DE BIOESTRATIFICACIÓN o CONSTRUCTORES DE ROCA
(POSTDEPOSITACIONALES): consiste de rasgos de estratificación impartidas por la actividad de organismos, se
dividen en:
2.1.- CONSTRUCTORES DE ROCAS:
• Estromatolitos:
laminación ondulada y un relieve acentuado,
determinan la agitación de las aguas.
• Estructuras Arrecifales:
capaces de construir colonias rígidas, resistente al
oleaje, determinan las características del
ambiente.
• Mallas de Algas:
por algas filamentosas verde, azules. Determinan
las condiciones de sedimentación.
2.2.- DESTRUCTORES DE ROCAS:

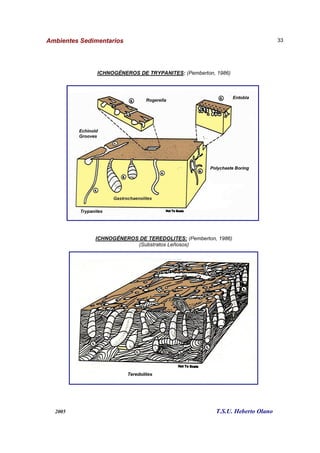

Ichnofósiles: Es el registro de una asociación de trazas fósiles que aparece
recurrentemente a lo largo del tiempo geoló
parámetros ambientales.
Importancia: determinan condiciones depositacionales.
ICNOFABRICAS: se refiere a todos los aspectos de texturas y estructuración interna de un
sedimento resultante de la bioturbación y bioerosi
clasifican en tres tipos:
T.S.U. Heberto O
STRUCTURAS DE BIOESTRATIFICACIÓN o CONSTRUCTORES DE ROCA
consiste de rasgos de estratificación impartidas por la actividad de organismos, se
CONSTRUCTORES DE ROCAS:
se caracterizan por un
ción ondulada y un relieve acentuado,
determinan la agitación de las aguas.
Estructuras Arrecifales: son estructuras
capaces de construir colonias rígidas, resistente al
oleaje, determinan las características del
Mallas de Algas: son estructuras formadas
por algas filamentosas verde, azules. Determinan
las condiciones de sedimentación.
DESTRUCTORES DE ROCAS:
Es el registro de una asociación de trazas fósiles que aparece
recurrentemente a lo largo del tiempo geológico y que corresponde a determinados
parámetros ambientales.
Importancia: determinan condiciones depositacionales.
se refiere a todos los aspectos de texturas y estructuración interna de un
sedimento resultante de la bioturbación y bioerosión en cualquier escala (Guimaraes, 2000). Se
22
STRUCTURAS DE BIOESTRATIFICACIÓN o CONSTRUCTORES DE ROCA
consiste de rasgos de estratificación impartidas por la actividad de organismos, se
Es el registro de una asociación de trazas fósiles que aparece
gico y que corresponde a determinados
se refiere a todos los aspectos de texturas y estructuración interna de un
ón en cualquier escala (Guimaraes, 2000). Se

2005
1.- Texturas Bioturbadas:
excavaciones densas y tortuosas.
2.- Bioturbación menos intensas:
moteado de bioturbación, (ej. Motteld Burrow)
3.- Interpenetración de otras Trazas
morfológica-mente distinguibles:
De acuerdo al tipo de ambiente se reconocen tres grupos
MARINAS (sustratos blandos)
• Ichnofacìes de skolitos:
• Ichnofacies de cruziana:
de tormentas.
• Ichnofacies de zoophycos:
• Ichnofacies de psilonichnus:
TRANSICIONALES: Descritas de acuerdo al grado de consolidación de los estratos.
• Icnofacies de Glossifungites o Firmground:
consolidados.
• Icnofacies de Trypanites o Hardground:
estructuras de moradas de organismos perforantes tales como: esponjas, Bivalvos y gusanos.
• Icnofacies de Teredolites o Woodground:
están integradas mayormente por estructuras de Bivalvos.
T.S.U. Heberto O
Texturas Bioturbadas: por ejemplo,
excavaciones densas y tortuosas.
Bioturbación menos intensas: presenta un
moteado de bioturbación, (ej. Motteld Burrow)
erpenetración de otras Trazas
mente distinguibles: Thalassinoides
De acuerdo al tipo de ambiente se reconocen tres grupos:
(sustratos blandos)
Ichnofacìes de skolitos: Representa sectores litorales.
Ichnofacies de cruziana: Se disponen en sectores sublitorales por encima del nivel de base
Ichnofacies de zoophycos: Ocupa sectores batiales de talud y plataforma distal.
Ichnofacies de psilonichnus: Corresponde a sectores supralitorales a litorales altos.
Descritas de acuerdo al grado de consolidación de los estratos.
Icnofacies de Glossifungites o Firmground: Asociaciones en sustratos firmes y
Icnofacies de Trypanites o Hardground: para estratos duros y rocosos integradas por
moradas de organismos perforantes tales como: esponjas, Bivalvos y gusanos.
Icnofacies de Teredolites o Woodground: para sustratos de madera o carbón las cuales
están integradas mayormente por estructuras de Bivalvos.
23
sponen en sectores sublitorales por encima del nivel de base
Ocupa sectores batiales de talud y plataforma distal.
Corresponde a sectores supralitorales a litorales altos.
Descritas de acuerdo al grado de consolidación de los estratos.
Asociaciones en sustratos firmes y
para estratos duros y rocosos integradas por
moradas de organismos perforantes tales como: esponjas, Bivalvos y gusanos.
para sustratos de madera o carbón las cuales

2005
CONTINENTALES:
• Icnofacies de Skoyeni
inundados tales como: llanuras de inundación, estanques, márgenes e lagos, lagos efímeros.
• Icnofacies de Termitichnus:
desarrollados bajo diversas condiciones climáticas.
• Icnofacies de Mermia:
sumergidos.
Diferentes tipos de estructuras orgánicas según las profundidades (Seilacher, 1978)
3.- ESTRUCTURAS DE BIODEPOSITACI
concentración y producción del sedimento por la actividad de un organismo.
3.1.- Coprolitos: son concreciones fecales fosilizadas de peces, reptiles, pájaros o mamíferos.
A veces son de carácter “fosfático”
3.2.- Pellets Fecales (Bolas Fecales):
invertebrados, poseen un diámetro entre 2 y 3 mm.
CLASIFICACIÓN ETOLOGICA DE LAS TRAZAS
Se han reconocido ocho tipos de conductas controladas geneticamente, pero es
filogeneticamente restringidos:
• Cubichnia (trazas de reposo): Son depresiones hechas por los organismos para vivir encima o
bajo el sustrato. Icnogeneros tipos: Asteriacites, Lockeia y Rusophycos.
T.S.U. Heberto O
Icnofacies de Skoyenia: caracteriza ambientes subacuáticos que periódicamente son
Icnofacies de Termitichnus: representa ambientes subaéreos, indicadores de paleosuelos
o diversas condiciones climáticas.
Icnofacies de Mermia: relacionado con ambientes de agua dulce permanentemente
ESTRUCTURAS DE BIODEPOSITACIÓN (POSTDEPOSITACIONALES): Son estructuras que reflejan la
concentración y producción del sedimento por la actividad de un organismo.
son concreciones fecales fosilizadas de peces, reptiles, pájaros o mamíferos.
“fosfático”
Pellets Fecales (Bolas Fecales): son pequeñas masas de excrementos de
invertebrados, poseen un diámetro entre 2 y 3 mm.
CLASIFICACIÓN ETOLOGICA DE LAS TRAZAS
Se han reconocido ocho tipos de conductas controladas geneticamente, pero es
filogeneticamente restringidos:
Cubichnia (trazas de reposo): Son depresiones hechas por los organismos para vivir encima o
24
caracteriza ambientes subacuáticos que periódicamente son
representa ambientes subaéreos, indicadores de paleosuelos
relacionado con ambientes de agua dulce permanentemente
Son estructuras que reflejan la
son concreciones fecales fosilizadas de peces, reptiles, pájaros o mamíferos.
son pequeñas masas de excrementos de
Se han reconocido ocho tipos de conductas controladas geneticamente, pero están
Cubichnia (trazas de reposo): Son depresiones hechas por los organismos para vivir encima o

25
• Repichnia (trazas de reptación):Son aquellas hechas por los organismos al desplazarse de un
lugar a otro. Icnogéneros típicos: Aulichnite, Cruziana, Diplichnite.
• Pascichnia( Trazas de Nutrición): Son surcos, algunos discontinuos hechos por organismos
productores en el sustrato al movilizarse o por algas. Ichnogeneros Tipicos: Helminthoida,
Lophoctenium, Nereites y Spirophycus.
• Fodichnia (trazas de alimentación ) Son excavaciones en sustratos firmes (burrows) más o
menos temporales que hacen los organismos para alimentarse estas tambien pueden proveer
de protección al organismo. Icnogéneros Típicos: Chondrites, Gyrophylites, Phycodes y
Rosselia.
• Domichnia (trazas de moradas): Son tubos de morada, excavaciones en substratos blandos
(Borings) y duros (Burrows) que proveen de morada más o menos permanentes a los
organismos. Icnogeneros tipos: Diplocraterion, Ophiomorpha, Skolitos y Trypanites.
• Fugichnia (trazas de escape): Son estructuras realizadas para reajustar su posición de
equilibrio. Icnogeneros tipos: Nested Funnels.
• Agrichnia (trazas de morada y alimentación): Son sistemas de grutas y que permiten a los
animales alimentarse
CLASIFICACIÓN DE LAS ICHNOFACIES

2005
GYROLITHES: Estructura biogénica de desarrollo
helicoidal regular, no presenta revestimiento
externo, su sección transversal es ondulada,
diámetro es 2.3 cm, y 1.9 cm; la altura de vuelta es
8 cm. y el radio 4 cm., sentido sinestral.
SKOLITHOS: Estructura biogénica de perforación
vertical, puede o no tener revestimiento externo e
interno, su sección es circular lisa. Son indicativas
de niveles de energía relativamente altos tanto de
olas como de corrientes, el sustrato es
párticularmente suelto o cambiante.
OPHIOMORPHA: Perforaciones
entramado tridimensional horizontal, oblicuo o
vertical. Preservados como reliev
revestimiento exterior se caracteriza por una textura
bulbosa, densa distribuidos por pellets, material
arenoso oxidado. Aunque a veces sólo se aprecia
un molde interno liso. Ophiomorpha
como un burrow de alimentación y viviend
realizado por un crustáceo decápodo.
PLANOLITES:(Marina de Energia Media)
Perforaciones subhorizontales, de superficie externa
suave sin revestimiento, forma cilíndrica de sección
circular.
TEICHICHNUS: perforación horizontal con spreite
protusivos, apilonados verticalmente. No presenta
recubrimiento externo, su desarrollo lineal, sinuoso
con bifurcaciones en forma de “T”.
T.S.U. Heberto O
Estructura biogénica de desarrollo
helicoidal regular, no presenta revestimiento
externo, su sección transversal es ondulada, cuyo
diámetro es 2.3 cm, y 1.9 cm; la altura de vuelta es
8 cm. y el radio 4 cm., sentido sinestral.
Estructura biogénica de perforación
vertical, puede o no tener revestimiento externo e
interno, su sección es circular lisa. Son indicativas
de niveles de energía relativamente altos tanto de
olas como de corrientes, el sustrato es
párticularmente suelto o cambiante.
Perforaciones ramificadas con un
entramado tridimensional horizontal, oblicuo o
vertical. Preservados como relieve completo. El
revestimiento exterior se caracteriza por una textura
bulbosa, densa distribuidos por pellets, material
arenoso oxidado. Aunque a veces sólo se aprecia
Ophiomorpha se interpreta
como un burrow de alimentación y vivienda
realizado por un crustáceo decápodo.
:(Marina de Energia Media)
subhorizontales, de superficie externa
suave sin revestimiento, forma cilíndrica de sección
perforación horizontal con spreite
, apilonados verticalmente. No presenta
recubrimiento externo, su desarrollo lineal, sinuoso
con bifurcaciones en forma de “T”.
26

2005
THALASSINOIDES: Estructura biogénica de
perforación horizontal, con profusas ramificaciones
en forma de T ó Y, no presenta r
relleno es activo de tipo menisco se preserva como
relleno completo.
TEREDOLITES: conjuntos de
cilíndricas apretadas y profusas, de desarrollo
sinuoso 180° y paralelo al alargamiento del tronco
perforado, el relleno pasivo es arenoso y sin
estructura. No permite diagnostico de
paleobatrimetria pero sirven para determinar
paleoambiente y tipo de substrato, son borings
(escavaciones en substratos blandos) o burrows
(excavaciones en substratos duros).
CRUZIANA: Es caracteristica de substratos no
consolidados, pobrementes escogidos y subtidales,
niveles de energia moderados, en aguas someras,
encima de la base de las olas
surco, a partir de la cual surgen nerviaciones, finas
a gruesas, que se disponen ob
transversalmente al surco central. La longitud de
esta pista varía entre unos centímetros y algunos
metros, variando la anchura de cm. Los icnogéneros
típicos: Asteriacites, Rosselia, Cruzianas,
Rhizocorallium, Aullichnites, Chondrites,
Theichichnus, Planolites.
T.S.U. Heberto O
Estructura biogénica de
perforación horizontal, con profusas ramificaciones
en forma de T ó Y, no presenta revestimiento, su
relleno es activo de tipo menisco se preserva como
conjuntos de perforaciones
apretadas y profusas, de desarrollo
sinuoso 180° y paralelo al alargamiento del tronco
vo es arenoso y sin
estructura. No permite diagnostico de
paleobatrimetria pero sirven para determinar
paleoambiente y tipo de substrato, son borings
(escavaciones en substratos blandos) o burrows
(excavaciones en substratos duros).
teristica de substratos no
consolidados, pobrementes escogidos y subtidales,
niveles de energia moderados, en aguas someras,
encima de la base de las olas. En su zona axial
surco, a partir de la cual surgen nerviaciones, finas
a gruesas, que se disponen oblicua o
transversalmente al surco central. La longitud de
esta pista varía entre unos centímetros y algunos
metros, variando la anchura de cm. Los icnogéneros
típicos: Asteriacites, Rosselia, Cruzianas,
Rhizocorallium, Aullichnites, Chondrites,
Chondrithes
27
Chondrithes

2005
GLOSSIFUNGITES: No permite diagnóstico de
paleobatrimetría pero sirven para determinar
paleoambiente y tipo de sustrato, son de amplio rango
ambiental, pero solo se desarrollan en substratos
firmes no litificados. Ellos pueden aparecer
ambientes continentales con valles incisos o canales
de meandros, en ambientes de aguas someras como
resultados de canales tidales meándricos, erosión
costera como resultados de cortes de canales
submárinos a traves de sedimentos previamente
depositados, tales horizontes forman discordancias.
Los icnogéneros típicos son: Thalassinoides,
Gastrochaenolites, Skolitos, Diplocaterium,
Psilonichus, Arenicolites, y Rizocorallium.
NEREITES: Son pistas meandriformes que
presentan un eje central, a cuyos l
desarrollan formas que asemejan pequeñas hojas,
finamente estriadas y en contacto unas con otras.
La anchura de la huella es del orden de 1
presentan en profundidades batiales y abisales.
Icnogéneros típicos Nereites, Megagrapton,
Lorenzinia, Urohelminthoida, Paleodictyon
Spirorhaphe, Cosmorhaphe.
RHIZOCORALLIUM: Los tubos presentan porciones
arqueadas sucesivas; son relativamente gruesos y
pueden disponerse oblicua o paralelamente a la
estratificación. Probablemente se deben a
Crustáceos.
T.S.U. Heberto O
No permite diagnóstico de
paleobatrimetría pero sirven para determinar
paleoambiente y tipo de sustrato, son de amplio rango
ambiental, pero solo se desarrollan en substratos
firmes no litificados. Ellos pueden aparecer en
ambientes continentales con valles incisos o canales
de meandros, en ambientes de aguas someras como
resultados de canales tidales meándricos, erosión
costera como resultados de cortes de canales
submárinos a traves de sedimentos previamente
, tales horizontes forman discordancias.
Los icnogéneros típicos son: Thalassinoides,
Gastrochaenolites, Skolitos, Diplocaterium,
Psilonichus, Arenicolites, y Rizocorallium.
Son pistas meandriformes que
presentan un eje central, a cuyos lados se
desarrollan formas que asemejan pequeñas hojas,
finamente estriadas y en contacto unas con otras.
La anchura de la huella es del orden de 1-2 cm. Se
presentan en profundidades batiales y abisales.
Icnogéneros típicos Nereites, Megagrapton,
ia, Urohelminthoida, Paleodictyon
Los tubos presentan porciones
arqueadas sucesivas; son relativamente gruesos y
pueden disponerse oblicua o paralelamente a la
estratificación. Probablemente se deben a
28

29
ZOOPHYCUS: Bajo esta denominación se agrupan
varias formas, entre las cuales se encuentran
Cancellophycus y Spirophyton. Presentan una
serie de ramificaciones en espiral, que parten de un
eje central. Son huellas de nutrición debidas a
Gusanos. Representan niveles bajo de oxigeno
asociados a abundantes cantidad de materia
orgánica, se establece en esquemas batimétricos
entre la Cruziana y Nereites. Sus icnogeneros tipos
son Phycosiphon, Zoophycos, Spirophyton.
ICHNOGÉNEROS DE SCOYENIAS: (Pemberton, 1986)
(Freshwater)

30
ICHNOGÉNEROS DE PSILONICHNUS: (Pemberton, 1986)
(Freshwater)
ICHNOGÉNEROS DE SKOLITHOS: (Pemberton, 1986)
(Marino de Alta Energía)

31
ICHNOGÉNEROS DE CRUZIANA: (Pemberton, 1986)
(Marino de Energía Media)
ICHNOGÉNEROS DE ZOOPHYCOS: (Pemberton, 1986)
(Marino de Energía Media)

32
ICHNOGÉNEROS DE NEREITES: (Pemberton, 1986)
(Marino de Baja Energía)
ICHNOGÉNEROS DE GLOSSIFUNGITES: (Pemberton, 1986)
(Marino de Alta Energía-Playa)

33
ICHNOGÉNEROS DE TRYPANITES: (Pemberton, 1986)
ICHNOGÉNEROS DE TEREDOLITES: (Pemberton, 1986)
(Substratos Leñosos)

34
APLICACIONES DE LA ICHNOLOGIA
INDUSTRIA PETROLERA
Estudios de afloramiento o testigos coronas de reservorios indican que el análisis de
estructuras biogénicas proporciona información de alta resolución sobre:
• Modifica de las propiedades petrofisicas de un reservorio o calidad de un yacimiento
(porosidad y permeabilidad).
• Caracteriza e interpreta facies sedimentarias en términos de procesos y ambientes
sedimentarios (destruye la estratificación, textura, composición, y estabilidad original de la
roca).
• Ayuda a la determinación de variaciones relativas del nivel del mar ó determinación
estratigráfica de la sucesión.
• Confirma y precisa la interpretación paleoambiental.
• Las estructuras de suspensívoros rellenadas en forma pasiva incrementan en forma
significativa la porosidad y permeabilidad. Las excavaciones que atraviesan varias capas
generalmente incrementan la permeabilidad, se forman galerías que sirven como conductos
para la migración de fluidos a través de las intercalaciones de pelitas que normalmente sirven
como barreras impermeables.
• Las reducciones de porosidad y permeabilidad son comunes cuando la bioturbación es
producto de la actividad de organismos depositívoros que rellenan en forma activa las
excavaciones.
• Por ejemplo: Martín (1994) correlacionan patrones de bioturbación con fluctuaciones de la
porosidad en acuíferos de la planicie costera de EE.UU.
• Shuppers (1993) notó que tubos verticales de Skolitos isp. Presentes en facies heterolíticas
atraviesan pantallas de fangositas conectando capas arenosas
ANÁLISIS DE FACIES Y AMBIENTES
Los análisis icnológicos deben focalizarse en aspectos paleoecológicos de las asociaciones
trazas fósiles con la respectiva integración del análisis de facies, datos sedimentologicos y
estratigraficos. (Buatois, 1997).
En general, los ambientes de aguas salobres se caracterizan por: baja icnodiversidad, formas
típicamente marinas, mezclas de trazas de ichnofacies de Skolitos con una ichnofacies de Cruziana
empobrecida, grado de bioturbación variable, reducción de tamaño de formas.

35
Los ambientes transicionales fluvio-estuarinos presentan ichnodiversidad moderada a alta,
dominio de pistas superficiales, ausencia de excavaciones de organismos infaunales, ichonotrazas
continentales de Mermias y Scoyenias.
En las planicies de marea conectadas con mar abierto: Alta icnodiversidad presencia de
estructuras simples y complejas producidas por organismos oportunistas, representantes de icnofacies
marinas arquetipicas, abundante trazas fósiles, intensa bioturbación.
APLICACIONES EN ESTRATIGRAFÍA SECUENCIAL
La identificación de suites de sustratos firmes y duros en sucesiones clásticas posibilita
delinear y correlacionar superficies de valor alloestratigrafico, cuyo reconocimiento es clave en
estratigrafía secuencial. A su vez, el reconocimiento de variaciones en el contenido faunístico de una
sucesión puede ayudar a identificar parasecuencias y reflejar tendencias de regresión y transgresión.
(Buatois,1998).
En la identificación de discontinuidades estratigráficas resulta fundamental el reconocimiento
de ichnofacies sustratos controladas (Glossifungites isp., Trypanites isp., y Teredolites isp.)
La ichnotraza de Glossifungites se desarrolla en sustratos firmes no consolidados, en
sedimentos silicoclásticos indica exhumación erosiva y en sedimentos carbonáticos diagénesis
temprana.
En parasecuencias dominadas por oleaje muestran variación vertical, de base a techo,
ichnotrazas de Cruziana distal a ichnotrazas de Cruziana proximal pasa a Skolitos y luego a
Psilonichnus. En parasecuencias dominadas por mareas se inicia con areniscas no bioturbadas, hacia
el tope puede presentar ichnofacies de Skolitos, continuando con secuencias heteroliticas que
contienen ichnofacies de Skolitos y Cruzianas, culminando con raices y elementos de ichnofacies de
Psilonichnus.
Finalmente la integración de evidencias icnológicas con datos sedimentólogos y estratigráficos
permite caracterizar sucesiones sedimentarias a la escala de set de parasecuencias para detectar
tendencias transgresivas y regresivas.

2005
LITOFACIES: Alude exclusivame
litológicos de un conjunto de estratos que son
correlativos por las condiciones físico
reinaron durante el depósito.
SIMBOLOGÍA DE FACIES:
FACIES DETRITICAS FLUVIAL (Miall, 1996)
T.S.U. Heberto O
TEMA # 3 TIPOS DE FACIES:
lude exclusivamente a los aspectos
litológicos de un conjunto de estratos que son
correlativos por las condiciones físico-químicas que
FACIES DETRITICAS FLUVIAL (Miall, 1996)
36

37
FACIES DETRITICAS TURBIDÍTICAS (Ghibaudo, 1992)

38
FACIES CARBONATADA (Wright, 1990)

39
BIOFACIES: se refiere a aspectos paleontológicos y a las condiciones reinantes durante el depósito.
COLUMNA ESTRATIGRAFICA DEL LAGO DE MARACAIBOCOLUMNA ESTRATIGRAFICA DEL LAGO DE MARACAIBO
EDADEDAD FORMACIONFORMACION
LA ROSALA ROSA
PAUJIPAUJI
MISOAMISOA
GUASAREGUASARE
COLON /COLON /
MITO JUANMITO JUAN
MIEMBROMIEMBRO
SOCUYSOCUY
LA LUNALA LUNA
MARACAMARACA
LISURELISURE
APONAPON
RIO NEGRORIO NEGRO
BASAMENTOBASAMENTO
LA PUERTALA PUERTA
GRUPOCOGOLLOGRUPOCOGOLLOLAGUNILLASLAGUNILLAS
BACHAQUERBACHAQUER
URDANETAURDANETA
LAGUNALAGUNA
OJEDAOJEDA
MARLAGOMARLAGO
PREPRE--
CRETACEOCRETACEO
CRETACEOCRETACEOTERCIARIOTERCIARIO
MESOZOICOMESOZOICOCENOZOICOCENOZOICO
EOCENOEOCENOPALEOPALEO--
CENOCENO
MAESTRIMAESTRI
CHTIENSECHTIENSE
CAMPACAMPA
NIENSENIENSE
SANTON.SANTON.
CENOMA.CENOMA.
BARREBARRE
MIENSMIENS
APTIAPTI
ENSEENSEALBIENSEALBIENSEMIOCENOMIOCENOPLIOPLIO
CENOCENO
FOSILES MARCADORESFOSILES MARCADORES
MOLDES DEMOLDES DE
PLANCTONICOSPLANCTONICOS
EPONIDESEPONIDES--1717
GUMBELINAGUMBELINA--22
MARGINULINAMARGINULINA--44
BOLIVINABOLIVINA--1010
CIBICIDESCIBICIDES--1616
DISCORBISDISCORBIS--44
ROTALIAROTALIA--66
CRISTELLARIACRISTELLARIA--1212
HAPLOPHRAGMOIDESHAPLOPHRAGMOIDES
1 VAR1 VAR
TROCHAMMINATROCHAMMINA--11
CIBICIDESCIBICIDES--55
TEXTULARIATEXTULARIA--55
TEXTULARIATEXTULARIA--1919
AMMOBACULITES SPAMMOBACULITES SP
CASSIDULINACASSIDULINA--44
ROTALIAROTALIA--3/GLOBIGERINA3/GLOBIGERINA--3?3?
GRAFICOS DE FOSILESGRAFICOS DE FOSILES

40
MICROFACIES: conjunto de características litológicas y paleontológicas observadas al microscopio
en laminas delgadas (secciones finas) y correlativamente a las condiciones genéticas que controlaron
el depósito.
ANÁLISIS DE PETROGRAFÍA DE SECCIÓN FINA:
La petrografía detallada de secciones finas, se realiza utilizando los microscopios
petrográficos binoculares Olympus BH2 y Nikon Optiphotpol. El análisis petrográfico incluye
identificación de las características texturales y mineralógicas, toma de fotomicrografías y conteo de
puntos. La terminología de clasificación de las areniscas se realiza en base a las establecidas por Folk
(1980) y Pettijohn, Potter and Siever (1972).
Dentro de las características texturales son identificados parámetros tales como: tamaño de
grano, escogimiento, redondez, contenido de arcilla detrítica, estructuras sedimentarias y orientación
de los principales constituyentes de la estructura de granos. Los componentes minerales observados
son agrupados en componentes detríticos y autigénicos siendo estos últimos importantes para
establecer las principales fases diagenéticas desarrolladas. Los tipos de porosidades presente son
identificadas mediante este análisis, donde se obtiene tipo de porosidad, origen y la abundancia.
A través del conteo de puntos se calculan de manera areal los porcentajes de los minerales
existentes, así como el contenido de porosidad existente en la roca. La toma de fotomicrografías
realizadas a cada sección fina con aumentos de acuerdo al tamaño de grano predominante, sirven
para mostrar rasgos característicos de cada sección.

41
ANÁLISIS DE SEM (Escáner Microscópica Electrónica):
Este tipo de análisis permite identificar, además de las características texturales de los granos
que constituyen el esqueleto de la roca, el origen de las arcillas presentes ya sean detríticas y/o
autigénicas, así como también la relación diagenética y carácter del sistema de poros presentes. Para
el estudio SEM/EDS, las muestras fueron partidas para formar superficies frescas. Cada muestra fue
montada en un soporte de aluminio y cubierta con una película delgada de una aleación Oro-Paladio
(Au-Pd) usando una unidad de cubrimiento.
Las fotomicrografías de SEM son imágenes de electrones secundarios tomadas con una
cámara polaroid anexa a un microscopio electrónico de barrido que opera a 20kv. Los datos
cualitativos elementales de las fases seleccionadas observadas durante el estudio SEM fueron
obtenidos por medio del uso de una unidad interfaceadora conectado a un Espectroscopio de Rayos X
de Energía Dispersada (Rayos X elemental; EDS) equipada con un detector Si (Li). El reconocimiento
de las arcillas autigénicas se basa en el criterio propuesto por Wilson and Pittman (1977).

42
ELECTROFACIES: es el conjunto de respuesta de las diagrafías que caracterizan un estrato y
permiten que este puede ser diferenciado de los otros que los rodean.
CILINDRICO EMBUDO SIMÉTRICACAMPANA IRREGULAR
Limpio, sin
tendencia,
Tope Abrupto
Engrosamiento hacia el
tope
Base y tope
graduales
Base abrupta,
Afinamiento hacia el
tope
Mezcla de de
areniscas y lititas.
Sin tendencia
Eolico,Fluvial,
entrelazado,
Plataforma
carbonática,
Arrecife, Cañón
Submarino
Abanico de rotura,
Barra de desembo-
cadura, Isla de barrera,
Marino somero, Banco
de carbonatos, Lobulo
de Abanico submarino
Barra de meandro
fluvial, Barra de
meandro tidal, Canal de
abanico submarino,
arenas trangresivas
Barra costaafuera,
Arenas transgresivas,
Apilamiento de barras o
canales.
Llanura de
inundación, Talud
carbonático o
clástico, Relleno de
cañón submarino.
0 150 0 150 00 150 150 0 150

43
FACIES SÍSMICA: conjunto de propiedades observables en un perfil sísmico para un estrato o
agrupación de estratos (Serra, 1980)
FACIES SEDIMENTARIAS Y SU RELACIÓN CON LAS TRAMPAS ESTRATIGRÁFICAS:
Se debe recordar que las trampas estratigráficas primarías son el resultado directo del
ambiente de sedimentación es decir de la naturaleza del material de la roca reservorio y de las
condiciones bajo las cuales se han depositado.
Al establecer una relación entre las trampas estratigráficas primarías y las descripciones de
las facies sedimentarias pueden dividirse en dos:
1) Capas lenticulares y facies en rocas clásticas: Es común conseguir algunos reservorios de
hidrocarburos en cuerpos lenticulares delgados de rocas clásticas porosas y permeables
encerradas en sedimentos impermeables. Por lo general las capas lenticulares y porosas
consisten en facies clásticas (areniscas, arcosas, coquina), cuyos limites entre la capa lenticular y
la roca que la rodea tienden a ser bruscos o graduales. Al aumentar la superficie las capas
lenticulares desembocan gradualmente en depósitos definidas como Facies restringidas, que a
su vez, dan lugar en forma gradual a facies normales.
Entonces, cuando se habla de un cambio de facies es una gradación lateral dentro de una
formación o grupo de rocas que resulta de la sedimentación contemporánea de rocas de diversos
orígenes la diferencia es litológica habrá un cambio de litofacies, si la diferencia radica en el contenido
fósil habrá un cambio de biofacies.
Es importante recalcar que, los cambios de litofacies de rocas permeables a rocas
impermeables son la causa de muchas trampas que contienen petróleo y gas. de es por esta razón
que los cambios de facies regionales de rocas permeables a rocas impermeables, determinan la
ubicación de los bordes de muchísimos yacimientos de petróleo y gas denominados a veces
** RReellaacciioonnaarr ffaacciieess yy lliittoollooggííaass
sseeddiimmeennttaarriiaass ccoonn ssííssmmiiccaa
((lliittoossííssmmiiccaa))

44
yacimientos de limites de playa cuando están asociados a limites costeros. Es decir cuando una
arena desemboca gradualmente en una lutita, en dirección arriba de un buzamiento homoclinal, o
cuando una dolomita permeable da lugar, buzamiento arriba, a una caliza impermeable, el borde de
buzamiento arriba de permeabilidad puede señalar el borde crítico de una trampa individual o de una
serie de trampas.
Clasificación
Udden-Wentworth
θ
Valores
Cobbles (Guija) 64 mm -6
Pebbles (Gujarro) 4 mm -2
Granulos 2mm -1
Arena muy gruesa 1mm 0
Arena gruesa 0.5 mm 1
Arena media 0.25 mm 2
Arena fina 0.125 mm 3
Arena muy fina 0.0625 mm 4
Limo 0.0039 mm 8
Arcilla < 1/265 mm >9
CLASIFICACIÓN DE ROCAS CLÁSTICAS (Pettijohn, 1973)

45
2) Lentes y Facies en Rocas Químicas: Hay dos tipos básicos de trampas estratigráficas primarias
que se dan en rocas de origen químico casi siempre en rocas carbonáticas, ambos tipos son
productoras de petróleo y gas. Dentro de ellas tenemos:
• Facies Porosas, Litofacies o Biofacies Encerradas que finalizan en lutitas calcáreas,
calizas o dolomitas impermeables normales, Los lentes casi tabulares compuestos por
residuos carbonáticos de organismos denominadas biostromos. Las trampas de este tipo
pueden tener una extensión local o regional. El tipo más común está formado por la
dolomitización de la caliza en la que el carbonato de magnesio depositado tiene un
volumen inferior al carbonato de calcio eliminado por disolución, de modo que la roca
resultante porosa y permeable. Algunas de estas facies están relacionada con trampas de
arena o ftanitas encerrada en una roca carbonática.
• Rocas Carbonáticas Porosas en formas de montículos o lenticulares que están formados
básicamente por bioclastos sedentarios y están rodeados por rocas impermeables que se
denominan arrecifes orgánicos o biohermos. En los arrecifes productivos los contacto de
petróleo – agua son planos horizontales que pueden estar cerca del punto más alto de los
arrecifes. La roca de arrecife es una mezcla de detritos de caparazones barro y arenas
calcáreas unido por un cemento de calcita en donde casi toda la porosidad se deben a
cavidades por disolución.
EJEMPLO DIAGRAMÁTICO DE FACIES

46
CLASIFICACIÓN DE ROCAS CARBONATADAS (Dunham)
METODOLOGÍA A EMPLEAR EN EL ANÁLISIS DE FACIES
Un modelado de facies es la descripción del origen, características, comportamiento y
evolución del ambiente en el cuales fueron depositados una serie de cuerpos sedimentarios.
CCRRIITTEERRIIOOSS DDEE
RREECCOONNOOCCIIMMIIEENNTTOOSS
FFÍÍSSIICCOOSS::
CCOOLLOORR
TTEEXXTTUURRAA
EESSTTRRUUCCTTUURRAASS
SSEEDDIIMMEENNTTAARRIIAASS
QQUUÍÍMMIICCOOSS::
CCOOMMPPOOSSIICCIIÓÓNN
MMIINNEERRAALLÓÓGGIICCAA
RREELLAACCIIÓÓNN CCEEMMEENNTTOO--MMAATTRRIIZZ
BBIIOOLLÓÓGGIICCOOSS::
CCOONNTTEENNIIDDOO FFÓÓSSIILL

47
DESCRIPCIÓN DE FACIES EN MUESTRA DE CANAL
FACIES S: Fragmentos de arenisca de grano grueso a conglomeráticas, mal escogida, granos
sueltos, tamaño de arena gruesa, muy gruesa y grava de composición variable (Cuarzo, Fragmento de
roca, fósiles)
FACIES S3: Fragmentos de arenisca de grano
medio a grueso, moderada a bien escogida, de
composición variable, en algunos casos presenta
material arcilloso.
FACIES S11: Fragmentos de arenisca de granos fino a medio, de bien a muy bien escogida.
Con predominio de material cuarzoso.

2005
FACIES S2: Fragmentos de arenisca de granos
muy fino a limolítico, con laminaciones muy delgadas y
generalmente discontinuas de material lutítico.
FACIES S1: Fragmentos de arenisca de grano fino a medio, bien escogida, con laminaciones
ricas en materiales de arcillas y de materia orgánica de hasta 2 mm. (Ripios muy gruesos)
FACIES ST: Fragmentos de Limolita de color
verdoso, rojizo o marrón.
FACIES L: Fragmentos de Lutita.
T.S.U. Heberto O
Fragmentos de arenisca de granos
muy fino a limolítico, con laminaciones muy delgadas y
generalmente discontinuas de material lutítico.
Fragmentos de arenisca de grano fino a medio, bien escogida, con laminaciones
Fragmentos de Limolita de color
Fragmentos de Lutita.
48
Fragmentos de arenisca de grano fino a medio, bien escogida, con laminaciones

49
FACIES H: Fragmentos de Lutita con pequeñas intercalaciones de laminas de material
limolítico o arenisca de grano muy fino.
TÉCNICAS DE IDENTIFICACIÓN DE FACIES EN MUESTRA DE CANAL
Es recomendable trabajar con la fracción gruesa, lavada y seca de la muestra, relacionándose
al material retenido en el tamiz no. 40 u.s.a., standard testing sieve (0.0165 opening in
inches).
Las características observables en muestra seca para los carbonatos son: fluorescencia,
color, y porosidad. En muestra de clástico: textura, granos constituyentes y estructuras.
Descrita las muestras al seco se procede a lavar éstas en una solución de HCL al 10% y
posteriormente en agua.

50
DESCRIPCIÓN DE FACIES EN NÚCLEOS
FACIES S: Arenisca de granos gruesos conglomeráticas, sub-
angular a sub-redondeado, pobre a moderadamente escogida, con
abundante resto de plantas y clastos de arcilla. Localmente con
estratificación cruzada.
FACIES S1: Arenisca de granos fino a medio, sub-angular a sub-
redondeado, bien escogida, con abundante intercalaciones de lentes
continuos de lutitas, con estratificación cruzada y paralela.
FACIES S11: Arenisca de granos fino a medio, sub-angular a sub-
redondeado, de bien escogida a muy bien escogida. No muestra
intercalaciones de lentes de lutitas y localmente puede observarse
estratificación cruzada.

2005
FACIES S3: Arena de granos medio a grueso, sub
redondeado, moderada a bien
esporádicas de lentes y clastos de lutitas.
FACIES ST: Limolita gris a gris verdosa localmente fosilífera.
T.S.U. Heberto O
FACIES S2: Arenisca de granos muy fino a limolítico, sub
sub-redondeado, muy bien escogida, con intercalaciones de le
lutitas comúnmente dispuestos en forma discontinua. Los lentes dividen
la arena “Cosets”. Se caracteriza por estructura de Ripples, Flaser y de
Carga.
: Arena de granos medio a grueso, sub-angular a sub-
redondeado, moderada a bien escogida, con intercalaciones
esporádicas de lentes y clastos de lutitas.
Limolita gris a gris verdosa localmente fosilífera.
FACIES L: Lutita gris oscura finamente laminada, con intercalaciones
locales de lentes limolíticos.
51
a de granos muy fino a limolítico, sub-angular a
redondeado, muy bien escogida, con intercalaciones de lentes de
lutitas comúnmente dispuestos en forma discontinua. Los lentes dividen
la arena “Cosets”. Se caracteriza por estructura de Ripples, Flaser y de
Lutita gris oscura finamente laminada, con intercalaciones

2005
FACIES H: Lutita gris, muy finamente laminada. La ocurrencia de
estructuras lenticulares es característica. También se puede observar
estructura de Carga y lentes de limo
FACIES Y SU RELACIÓN CON LA POROSIDAD
FFaacciieess 11
MMeeggaappoorroossoo
T.S.U. Heberto O
Lutita gris, muy finamente laminada. La ocurrencia de
estructuras lenticulares es característica. También se puede observar
estructura de Carga y lentes de limo-arena.
FACIES Y SU RELACIÓN CON LA POROSIDAD
FFaacciieess 33
MMeessooppoorroossoo
FFaacciieess 22
MMaaccrrooppoorroossoo
52
FFaacciieess 44
MMiiccrrooppoorroossoo

53
ESTRATIGRAFÍA SECUENCIAL
Es el análisis estratigráfico de conjuntos o paquetes sedimentarios que conforman las
unidades de correlación, delimitado en tope y base por discordancias o equivalentes, definidos por
perfiles de pozos, datos sísmicos, y observaciones de campo incorporando estudios bioestratigráficos
y sedimentológicos.
TÉRMINOS BÁSICOS:
• SUPERFICIE DE INUNDACIÓN MARINA: Son superficies que separan set de estratos en lo
que se constata un incremento brusco en la profundidad.
• SUPERFICIE DE MÁXIMA INUNDACIÓN MARINA (mfs - maximum flooding surface:
Superficie que separa el evento transgresivo del regresivo, al existir condiciones geológicas
del nivel alto relativo al mar.
• CORTEJO SEDIMENTARIO: Conjunto de sistemas depositacionales formado bajo mismas
condiciones del mar.
• TRANSGRESIÓN: Desplazamiento hacia el continente de la línea de costa y en consecuencia
de las facies litorales asociadas a éstas.
• REGRESIÓN: Desplazamiento de la línea de costa hacia la cuenca.
• RETROGRADACIÓN (Basckstepping): Desplazamiento hacia el continente del quiebre de la
pendiente costera en los conjuntos sedimentarios a medida que sube relativamente el nivel
del mar.
• CUÑA DE PROGRADACIÓN DE NIVEL BAJO (Lowstand Prograding Wedge): Paquete
sedimentario progradante el cual reposa directamente sobre el talud continental.
• DEPÓSITO DE BAJO NIVEL (Lowstand Deposits): Sedimentos depositados cuando el nivel
relativo del mar está bajo.
• DEPÓSITOS DE ALTO NIVEL (Highstand Deposit): Sedimentos depositados en la plataforma
continental o en la llanura costera cuando el nivel del mar está por encima del borde de la
cuenca y en donde el punto de equilibrio y la línea de bahía están por detrás de la pendiente
de la llanura costera.
• SECUENCIA DEPOSITACIONAL: Es la unidad básica de la Estratigrafía Secuencial y
consiste de un conjunto de estratos genéticamente relacionados, delimitados en su tope y
base por discordancia o superficies correlativas. Cada secuencia depositacional corresponde
a un Ciclo Eustático (ciclo de tercer orden). Se distinguen dos tipos principales de secuencias,
las cuales son:

54
o Secuencia Depositacional de Tipo I: se origina cuando el nivel del mar desciende y
sobrepasa el límite plataforma-talud (Shelf Break) de la secuencia preexistente.
Internamente está constituida por los sistemas sedimentarios de bajo nivel,
transgresivo y de alto nivel.
o Secuencia Depositacional de Tipo II: Ocurre cuando el nivel del mar no sobrepasa
el límite de plataforma-talud. Por lo general está constituida por los sistemas
sedimentarios transgresivos de alto nivel y de plataformas marginales.
SISTEMAS O CONJUNTOS SEDIMENTARIOS (System Tract): representa el ensamblaje
tridimensional de depósitos contemporáneos (LST, TST, HST, SMST), está asociado a un segmento
de la curva eustática y puede ser identificados por características de facies en registros eléctricos,
afloramientos y perfiles sísmicos.
• SISTEMA DE NIVEL ALTO - HST - (Highstand System Tract): Se deposita cuando el nivel
eustático es alto. Es progradante. Se constata el avance de sistemas deltaicos sobre la
plataforma y éstos sobre el talud.
NIVEL ESTABLE DEL MAR
SISTEMA ENCADENADO DE ALTO NIVEL ( HST )
ARENAS COSTERAS
DELGADAS INTERES-
TRATIFICADAS
IV
.
..
DEPOSITOS DE
MARISMA/LAGO
PLANO FLUVIAL
CORRIENTES
MEANDRIFORMES
PLANO
DELTAICO
LINEA DE
BAHIA
LODOS DE
PRODELTA O
COSTAFUERA
DEPÓSITOS ASOCIADOS:
- SEDIMENTACIÓN FLUVIAL
- SISTEMAS DELTAICOS PROGRADANTES
- DELTAS DE MARGEN DE PLATAFORMA

55
• SISTEMA TRANSGRESIVO – TST - (Transgressive System Tract): Conjunto de sedimentos
depositado durante una subida del nivel eustático y conformado por parasecuencias
retrogradantes. Frecuentemente se encuentran minerales autigénicos en su porción más distal
(marina) donde la taza de sedimentación es mínima. Se localizan depósitos sedimentos
hemipelágicos sobre sedimentos de plataforma.
• SISTEMA DE NIVEL BAJO - LST- (Lowstand System Tract): Está asociada a la presencia de
sedimentos del talud, el cual separa los ambientes de plataforma de los de la cuenca de mar
abierto. Está compuesto de cuatro elementos: Abanicos Submarinos de Fondo de Cuenca,
Abanicos Submarinos de Talud, Cuñas de Nivel Bajo y Rellenos de Valle previamente
rejuvenecidos.
ASCENSO EN EL NIVEL DEL MAR
SISTEMA TRANSGRESIVO ( TST )
MFS
- ARENAS COSTERAS Y LAGUNARES CON
SELLOS DE ARCILLAS TRANSGRESIVAS
- DEPÓSITOS ESTUARINOS
- PROGRADACIÓN DELTAICA CUANDO EL
ASCENSO DEL NIVEL DEL MAR ES MÁS
LENTO

56
• SISTEMA MARGINAL DE PLATAFORMA (Shelf Margin System Tract – SMST): Es la
unidad estratigráfica regresiva. Se forma durante un descenso relativo del nivel del mar que se
ubica entre los límites de la llanura costera. En este caso, la pendiente del talud continental se
mantiene y es únicamente afectada por una erosión muy débil, por lo cual los sedimentos
quedan atrapado sobre la plataforma preexistente.
SISTEMA ENCADENADO DE BAJO NIVEL ( LST )
BAJO NIVEL DEL MAR
- RELLENOS DE CANALES INCISOS
- CUÑA PROGRADANTE
- ABANICOS DE PIE DE TALUD
- DEPÓSITOS TURBIDÍTICOS

57
• SECCIÓN CONDENSADA: Intervalo estratigráfico marino, de poco espesor, caracterizado
por una rata de sedimentación muy baja (1 – 10 mm/año). Consiste de sedimentos pelágico y
hemipelágicos con muy poca influencia terrigena. Suelen identificarse por abundante fósiles
pelágicos, minerales autígenos y grado de cementación.
• SOLAPAMIENTO HACIA LA CUENCA (Downlap): Relación geométrica en la cual estratos
inicialmente inclinados hacia la cuenca terminan contra capas horizontales o de menor
inclinación.
• SOLAPAMIENTO HACIA EL CONTINENTE (Onlap): Relación geométrica de estratos
inicialmente horizontales que se acuñan contra una superficie inclinada.
Tema 3
Discordancia
Sistema
Transgresivo
Sistema
Regresivo

58
PARASECUENCIA: Sucesión de capas sedimentarias más o menos concordantes, genéticamente
relacionadas, limitada por superficie de inundación marina.
Existen tres modelos de apilamientos de parasecuencias:
• Progradacional: Ocurre cuando la taza de sedimentación es mayor que la taza de
acomodación.
• Agradacional: se original cuando existe un equilibrio de las tazas tanto de sedimentación
como de acomodación.}
• Retrogradacional: cuando la taza de sedimentación es menor que la de acomodación.
AGRADACIÓN
(Apilamiento o
Coalescencia)
PROGRADACIÓN
CUENCA
RETROGRADACIÓN
CONTINENTE
ACRECIÓN
LATERAL
LÍNEA DE COSTA

59

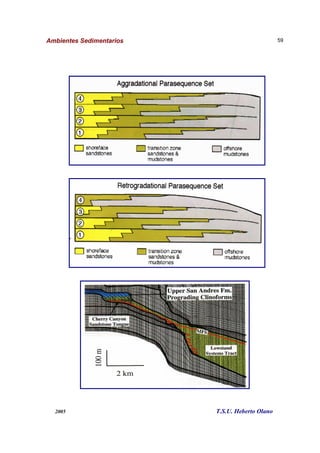

60
Agradación
Tema 3
Sistema
Transgresivo
Superficie de
Máxima
Inundación
Sistema
Progradante

61
IDENTIFICACIÓN DE SECUENCIAS
Analizando la curva SP y/o GR se pudo identificar facies correspondientes a cuerpos
arenosos, horizontes lutíticos y carbonosos en particular, también por el tipo de secuencia
sedimentaria. Durante el estudio de las secciones estratigráficas se observaron dos secuencias una la
más predominante es la denominada secuencia tipo afinamiento o “Finning up” y otra denominada
secuencia tipo engrosamiento o “Coarsening up”.
La secuencia “Finning up” o afinamiento del grano hacia arriba, el cambio gradual, es
progresivo de una litofacies a otra; en este caso de litofacies arenosa pasa a Lutítica. Observando el
gamma ray ésta se identifica en forma de campana y muestra en su base un cambio abrupto de
litología. Se interpreta como un cuerpo sedimentario acumulado por una corriente de energía
decreciente, tales como canal fluvial, canal de marea, abanico submarino.
La secuencia “Coarsening up” por su parte es de engrosamiento del grano hacia arriba, la cual
comienza con una evolución granulométrica.

62

63
TEMA – 4:_PRÁCTICAS
DESIGNACION DE FACIES
Practica N° 1
A través de los siguientes perfiles designe la litofacie existente y clasifique los ciclos sedimentarios
de acuerdo al orden.
MAPA DE LITOFACIES
Practica N° 2
Importancia: define la geometría y tendencia de los cuerpos de carbonatos (asumiendo que
los carbonatos son rocas madre), delimita el yacimiento y define las zonas mas prospectivas para un
futura desarrollo de un yacimiento.
Los campos petroleros se identifican con aquellas zonas donde la relación entre estratigrafía y
estructura es favorable. En un área restringida los límites criterios en el cierre de la estructura o las
características de los sedimentos pueden ser comparativamente estrechos. Este ejercicio está
directamente asociado a las relaciones entre las facies y la estructura local.
La unidad estratigráfica estudiada en este ejercicio, consta de cinco facies distintas y son:
FACIES A constituida principalmente de lutitas negras y calizas densas en la base, en
aproximadamente las mismas proporciones.
FACIES B representada esencialmente de lutitas negras con capas delgadas de limolita y calizas
oolíticas.
FACIES C compuesta en su mayor parte de lutitas grises variadas. También están presentes estratos
gruesos de areniscas de grano bien escogido.
FACIES D es esencialmente arenisca con intercalaciones de limolita roja. Las areniscas están
pobremente seleccionadas, angulares y arcósicas.
FACIES E compuesta de una serie de conglomerados arcósícos.
Aunque algunas de estas facies en este ejercicio se superponen, el área donde esto sucede
es bastante limitada; por lo tanto, los límites de las facies pueden ser vistos como una línea simple.
Para la evaluación de la sección, con el fin de identificar la presencia de hidrocarburos, se deberían
hacer algunas revisiones sobre (1) roca reservorio y (2) posibles rocas madre.
Los campos petroleros en esta área han tenido lugar en aquellas zonas donde la estratigrafía
favorable se asocia a estructuras locales con no menos de 50 pies de cierre.

64
DATA PROPORCIONADA
Como resultado de la perforación exploratoria, se ha recolectado información detallada sobre
la litología y estructura en 29 pozos. Esta información se muestra en la tabla anexa para aquellos
pozos ploteados y numerados sobre el mapa de la figura 2.
REQUERIMIENTOS
Dibujar los contornos estructurales para todo el mapa, usando intervalos de 100 pies.
Continuar dibujando los contornos dentro del área de escaso control, de acuerdo a la
estructura sugerida por las elevaciones. Numerar y colorear los contornos. Espaciar los
contornos suavemente.
Dibujar, bien sea en la misma hoja o sobre un papel transparente, un mapa de isofacies,
el cual representa la distribución areal de las facies descritas anteriormente.
En base a estos dos mapas, resaltar aquellas áreas que parecieran ofrecer los mejores
prospectos para una perforación exploratoria exitosa. Dibujar los contornos de éstas
áreas cuidadosamente. Este ejercicio representa una excelente oportunidad para pensar
con imaginación (creatividad).
Recomendaciones:
1.- Cuando los contornos de mayores porcentajes de litofacies características mueren contra
porcentajes menores, evidencian truncamientos en la cuenca sedimentaria, es decir
variaciones drásticas en la sedimentación
2.- Cuando los contornos son isópacos paralelos muestran indicios de baja energía o menor
oleaje en la sedimentación por lo tanto debería existir mayor sedimentación de carbonatos.
3.- Recuerda que los mapas de litofacies pueden ayudar en el descubrimiento y trazado de los
más grandes levantamientos enterrados es decir, pueden ayudar a predecir las mejores zonas
de hidrocarburos además de su continuidad lateral y vertical.
POZO N° ELEV. s.n.m.
FACIES
Presente
POZO N° ELEV. s.n.m.
FACIES
Presente
1 4780 D 16 4185 C
2 4390 C 17 4485 D
3 3880 B 18 4875 D
4 4220 A 19 4815 E
5 4280 B 20 4680 E
6 3975 A 21 4575 D
7 4140 B 22 4095 C
8 4490 B 23 3790 B
9 4650 C 24 4775 E
10 4695 D 25 4680 C
11 4695 C 26 4810 D
12 4595 C 27 4400 C
13 3780 A 28 4590 D
14 3595 A 29 4090 C
15 3900 C - - -

65
BIBLIOGRAFÍA
IV Congreso Geológico Venezolano. Tomo V. 1972. Pág. 2621-2631
Geología del Petróleo, A. Levorsen, 1973
International Stratigraphic Guide, Ministerio de Energía y Minas, 1980.
Facies Models. Walter Roger. 1988
Manual de Geología de Yacimientos. Oil & Gas Consultants International. 1989
Glosario Estratigrafía Secuencial. 1992. Felipe Audemard. Pág. 2-7
Fundamento de Sedimentología Avanzada.CEPET. 1993
Registros Estratigráficos y Pérfiles Paleotectónicos a través del Lago de Maracaibo y Evolución Tectónica, 1994. Coordinador
del Proyecto R. Luque. Maraven.
I Congreso Latinoamericano de Sedimentología, Tomo II, Sociedad Venezolana de Geológos. 1997. Pág. 14-39
Léxico Estratigráfico de Venezuela, 1997. Ministerio de Energía y Minas
Nociones de Petrología Sedimentaria y Sedimentación. O. Guerrero. 1997
Geología Aplicada a los Proceso de Perfilajes. PDVSA-CIED. 1998
Manual de Petrografía Sedimentaria Clásticas. O. Guerrero & Otros. 1999
Estratigrafía, J.A. Vera. 1999
Revista de la Sociedad Geológica de España. Vol. 12 (2-3), 1999; pág 380-390; 420-430.
Cursos de Análisis de Ambientes Sedimentarios. Dr. Franklin G. Yoris, 2000
Sedimentología de los Sedimentos Clásticos. Allen George, 2000
Curso Sedimentológico - Estratigráfico Avanzado. PDVSA-CIED. 2000

Ambientes sedimentarios 1

Más contenido relacionado

La actualidad más candente

Similar a Ambientes sedimentarios 1

Último

Ambientes sedimentarios 1
