Este documento describe varios tipos de estructuras sedimentarias, incluyendo laminaciones, estratificación, rizaduras, marcas físicas y de corrientes, marcas de deformación, bioconstrucciones, movimientos debidos a organismos y nódulos. Presenta imágenes que ilustran cada tipo de estructura sedimentaria.

1. ESTRUCTURAS SEDIMENTARIAS
Estratificación gradada
Imagen de James St. John en Flickr. Licencia cc

3. LAMINACIÓN
Las laminaciones (en capas menores a 1 cm) son producto de las pequeñas fluctuaciones de
corrientes o condiciones del medio en una deposición rápida de medio tranquilo (lacustre).
Pueden ser paralelas o cruzadas.
Laminación paralela
Imagen de Jerónimo Moreno Pulido. Licencia cc

4. ESTRATIFICACIÓN I
Es producida por cambios en el modelo de sedimentación reflejados en el color, la mineralogía o
la granulometría. Puede ser:
• Paralela o tabular, con límites de estratificación paralelos.
• Cruzada, formada por cambios en las direcciones de las corrientes y sedimentación
progradante.
Estratificación cruzada
Imagen de Zion National Park en Wikimedia commons. Licencia cc

5. ESTRATIFICACIÓN II
• Gradada, cuando en la base del estrato hay mayor proporción de material grueso (si es al
revés, se llama inversa).
• Flaser o Lenticular, están asociadas a rizaduras y son lentes de lodo en una matriz de arena o
viceversa, respectivamente.
Estratificación gradada directa e inversa
Imagen de Mikesclark en Wikimedia commons. Licencia cc
Estratificación lenticular
Imagen de Anne Burgess en Wikimedia commons. Licencia cc

6. RIZADURAS O RIPPLES (DE OLEAJE Y DE CORRIENTE)
Son ondulaciones formadas en los fondos de deposición cuando el agua se está moviendo. Si
las produce el oleaje, suelen ser simétricas y más distanciadas; si las producen corrientes
direccionales, las crestas están más próximas y son asimétricas, teniendo primero una vertiente
suave y después otra abrupta. Pueden ser formadas por corrientes de agua o por el viento.
Ripples de oleaje
Imagen de Matt Affolter en Wikimedia commons. Licencia cc
Ripples de corriente
Imagen de Jesús Melero. Licencia cc

7. • Grietas de desecación: están formadas por las grietas de retracción o desecación de las arcillas
o limos, de contorno poligonal, con relleno de los huecos de las grietas.
• Huellas de gotas de lluvia: se producen por los impactos de las gotas de lluvia.
MARCAS DE ORIGEN FÍSICO
Grietas de desecación
Imagen de Rygel M.C. en Wikimedia commons. Licencia cc
Grietas de desecación
Imagen de Jerónimo Moreno Pulido. Licencia cc

8. • Flute cast y rill marcks: Formadas por marcas de erosión generadas por objetos mayores
movidos en las corrientes o por el retroceso de las mareas.
MARCAS DE CORRIENTE
Rill marcks (surcos del flujo del agua en el retroceso de mareas)
Imagen UAV/SfM-based DTM en Pure and Applied Geophysics. Licencia cc
Flute cast (marcas de erosión)
Imagen de Jerónimo Moreno Pulido. Licencia cc

9. MARCAS DE DEFORMACIÓN
Se originan debido a la presión ejercida por masas de roca sobre una capa de sedimentos o a
movimientos del fondo por desplazamientos o terremotos.
Pueden ser de carga, inyección o desplazamiento.
Marcas de deformación producidas por terremotos (sismitas)
Imagen de Wilson44691 en Wikimedia commons. Licencia cc
Estructuras fosilizadas de deslizamientos de masas
Imagen de J.M. Molina y P.A. Ruiz Ortiz en Instituto Geológico y Minero de España (IGME).
Licencia del IGME

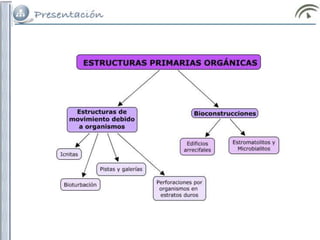

11. Son edificios rocosos formados por actividad biológica y posterior fosilización.
• Edificios arrecifales: Los arrecifes, además de ecosistemas marinos, son medios sedimentarios
que acaban manteniendo los esqueletos fosilizados de corales y otros animales y algas.
• Estromatolitos: son estructuras laminares, onduladas, de relieve irregular que aumentan de
espesor hacia arriba, formadas por mallas de cianofíceas y clorofíceas de textura gelatinosa.
BIOCONSTRUCCIONES
Estromatolitos
Imagen de Jerónimo Moreno Pulido. Licencia cc
Edificio arrecifal
Imagen de J.M. Calaforra en Instituto Geológico y Minero de España (IGME). Licencia
del IGME

12. • Bioturbación, modificación o retrabajo de los sedimentos realizado por los organismos que
viven en su interior o superficie.
• Pistas, surcos creados por organismos al deslizarse.
• Galerías, orificios excavados en el sedimento.
• Icnitas, huellas de organismos que caminan.
MOVIMIENTOS DEBIDOS A ORGANISMOS
Icnitas
Imagen de Jesús Melero. Licencia cc
Bioturbación
Imagen de Felipe Parietti en Wikimedia commons. Licencia cc
Pistas y galerías
Imagen de Jerónimo Moreno Pulido. Licencia cc

14. • Los nódulos y las concreciones son estructuras de concentración y diferenciación de masas
distintas a las del cuerpo del sedimento.
• Las geodas se originan a partir de la formación de burbujas de gases en cuyas paredes se
forman cristales que crecen en el hueco.
NÓDULOS, CONCRECIONES, GEODAS
Geodas
Imagen de Julia en Consumer. Licencia cc
Nódulos
Imagen de Jerónimo Moreno Pulido. Licencia cc
Concreciones de pirita - marcasita
Imagen de James St. John en Wikimedia commons.
Licencia cc
