1. DE LOS SEDIMENTOS A LAS
ROCAS SEDIMENTARIAS.
DEFORMACIÓN DE LAS
ROCAS
TEMA 9

2. CONCEPTO DE ESTRATO

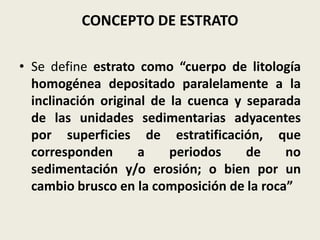

• Se define estrato como “cuerpo de litología
homogénea depositado paralelamente a la
inclinación original de la cuenca y separada
de las unidades sedimentarias adyacentes
por superficies de estratificación, que
corresponden
a
periodos
de
no
sedimentación y/o erosión; o bien por un
cambio brusco en la composición de la roca”

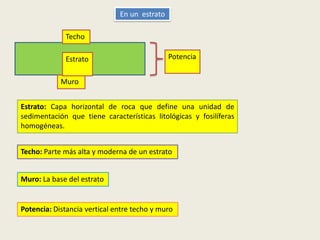

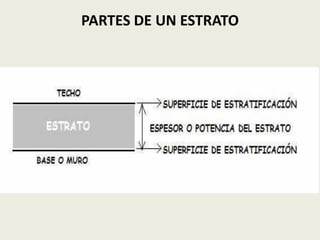

3. PARTES DE UN ESTRATO

4. CONCEPTO DE ESTRATO

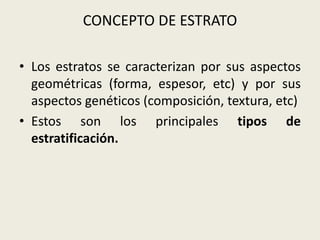

• Los estratos se caracterizan por sus aspectos
geométricas (forma, espesor, etc) y por sus
aspectos genéticos (composición, textura, etc)
• Estos son los principales tipos de
estratificación.

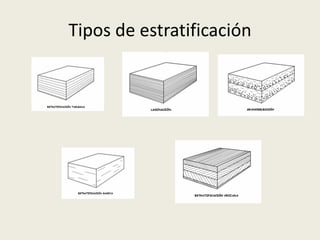

5. Tipos de estratificación

6. Estratificacion

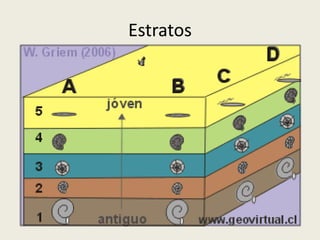

7. ESTRATOS

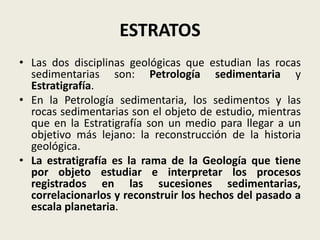

• Las dos disciplinas geológicas que estudian las rocas
sedimentarias son: Petrología sedimentaria y
Estratigrafía.
• En la Petrología sedimentaria, los sedimentos y las
rocas sedimentarias son el objeto de estudio, mientras
que en la Estratigrafía son un medio para llegar a un
objetivo más lejano: la reconstrucción de la historia
geológica.
• La estratigrafía es la rama de la Geología que tiene
por objeto estudiar e interpretar los procesos
registrados en las sucesiones sedimentarias,
correlacionarlos y reconstruir los hechos del pasado a
escala planetaria.

8. Estratos

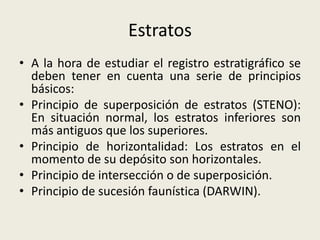

• A la hora de estudiar el registro estratigráfico se
deben tener en cuenta una serie de principios
básicos:
• Principio de superposición de estratos (STENO):
En situación normal, los estratos inferiores son
más antiguos que los superiores.
• Principio de horizontalidad: Los estratos en el
momento de su depósito son horizontales.
• Principio de intersección o de superposición.
• Principio de sucesión faunística (DARWIN).

9. Estratos

10. ESTRUCTURAS SEDIMENTARIAS.
• Las estructuras sedimentarias son las
características geométricas del estrato a
escala macroscópicas. Algunas de ellas
afectan a todo el estrato, otras sólo afectan a
la superficie del mismo.
• Hay estructuras sedimentarias producidas
durante la compactación del sedimento
(secundarias) y otras producidas durante la
propia sedimentación (primarias) Son estas
últimas las más interesantes ya que indican
cuál es la base (muro) del estrato.

11. ESTRUCTURAS SEDIMENTARIAS.
•
•
•
•
•
•
•
•
•
•
•
•

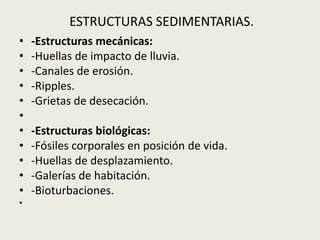

-Estructuras mecánicas:
-Huellas de impacto de lluvia.
-Canales de erosión.
-Ripples.
-Grietas de desecación.
-Estructuras biológicas:
-Fósiles corporales en posición de vida.
-Huellas de desplazamiento.
-Galerías de habitación.
-Bioturbaciones.

12. ESTRUCTURAS SEDIMENTARIAS.

13. Criterios sedimentológicos y estructurales

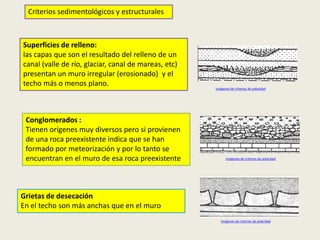

Superficies de relleno:
las capas que son el resultado del relleno de un
canal (valle de río, glaciar, canal de mareas, etc)
presentan un muro irregular (erosionado) y el
techo más o menos plano.
Conglomerados :
Tienen orígenes muy diversos pero si provienen
de una roca preexistente indica que se han
formado por meteorización y por lo tanto se
encuentran en el muro de esa roca preexistente
Imágenes de criterios de polaridad
Imágenes de criterios de polaridad
Grietas de desecación
En el techo son más anchas que en el muro
Imágenes de criterios de polaridad

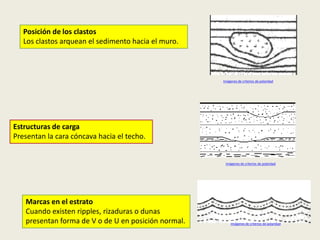

14. Posición de los clastos
Los clastos arquean el sedimento hacia el muro.
Imágenes de criterios de polaridad
Estructuras de carga
Presentan la cara cóncava hacia el techo.
Imágenes de criterios de polaridad
Marcas en el estrato
Cuando existen ripples, rizaduras o dunas
presentan forma de V o de U en posición normal.
Imágenes de criterios de polaridad

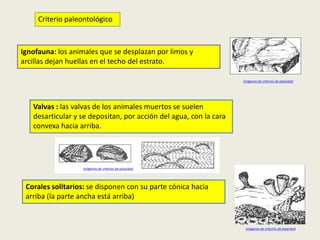

15. Criterio paleontológico
Ignofauna: los animales que se desplazan por limos y
arcillas dejan huellas en el techo del estrato.
Imágenes de criterios de polaridad
Valvas : las valvas de los animales muertos se suelen
desarticular y se depositan, por acción del agua, con la cara
convexa hacia arriba.
Imágenes de criterios de polaridad
Corales solitarios: se disponen con su parte cónica hacia
arriba (la parte ancha está arriba)
Imágenes de criterios de polaridad

16. DISCONTINUIDADES ESTRATIGRÁFICAS.

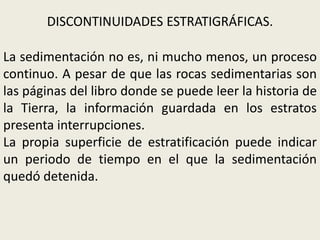

La sedimentación no es, ni mucho menos, un proceso
continuo. A pesar de que las rocas sedimentarias son
las páginas del libro donde se puede leer la historia de
la Tierra, la información guardada en los estratos
presenta interrupciones.
La propia superficie de estratificación puede indicar
un periodo de tiempo en el que la sedimentación
quedó detenida.

17. Discontinuidades estratigráficas.

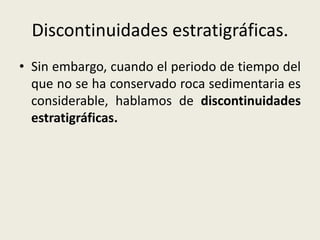

• Sin embargo, cuando el periodo de tiempo del
que no se ha conservado roca sedimentaria es
considerable, hablamos de discontinuidades
estratigráficas.

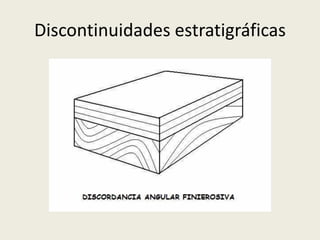

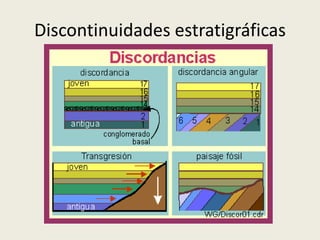

18. Discontinuidades estratigráficas

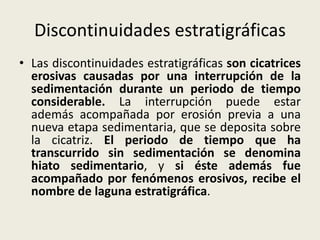

• Las discontinuidades estratigráficas son cicatrices
erosivas causadas por una interrupción de la
sedimentación durante un periodo de tiempo
considerable. La interrupción puede estar
además acompañada por erosión previa a una
nueva etapa sedimentaria, que se deposita sobre
la cicatriz. El periodo de tiempo que ha
transcurrido sin sedimentación se denomina
hiato sedimentario, y si éste además fue
acompañado por fenómenos erosivos, recibe el
nombre de laguna estratigráfica.

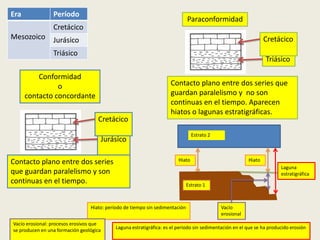

19. Era
Período
Paraconformidad
Cretácico
Mesozoico
Cretácico
Jurásico
Triásico
Triásico
Conformidad
o
contacto concordante
Cretácico
Contacto plano entre dos series que
guardan paralelismo y no son
continuas en el tiempo. Aparecen
hiatos o lagunas estratigráficas.
Estrato 2
Jurásico
Contacto plano entre dos series
que guardan paralelismo y son
continuas en el tiempo.
Hiato
Laguna
estratigráfica
Estrato 1
Hiato: período de tiempo sin sedimentación
Vacío erosional: procesos erosivos que
se producen en una formación geológica
Hiato
Vacío
erosional
Laguna estratigráfica: es el periodo sin sedimentación en el que se ha producido erosión

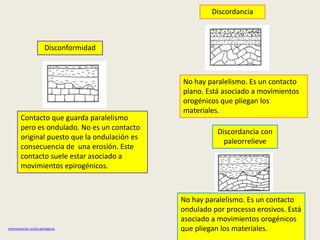

20. Discordancia
Disconformidad
Contacto que guarda paralelismo
pero es ondulado. No es un contacto
original puesto que la ondulación es
consecuencia de una erosión. Este
contacto suele estar asociado a
movimientos epirogénicos.
Interpretación cortes geológicos
No hay paralelismo. Es un contacto
plano. Está asociado a movimientos
orogénicos que pliegan los
materiales.
Discordancia con
paleorrelieve
No hay paralelismo. Es un contacto
ondulado por processo erosivos. Está
asociado a movimientos orogénicos
que pliegan los materiales.

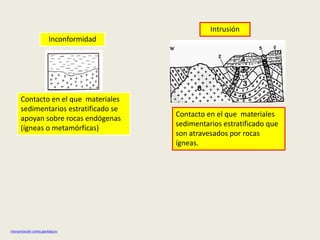

21. Intrusión
Inconformidad
Contacto en el que materiales
sedimentarios estratificado se
apoyan sobre rocas endógenas
(ígneas o metamórficas)
Interpretación cortes geológicos
Contacto en el que materiales
sedimentarios estratificado que
son atravesados por rocas
ígneas.

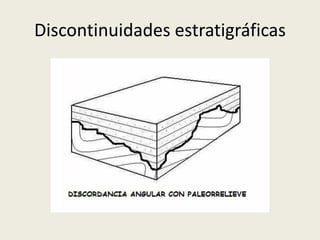

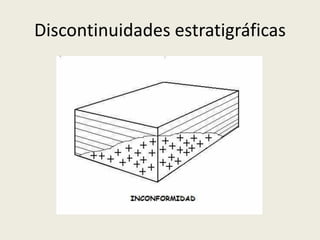

22. Discontinuidades estratigráficas

23. Discontinuidades estratigráficas

24. Discontinuidades estratigráficas

25. Discontinuidades estratigráficas

26. Discontinuidades estratigráficas

27. 6. SEDIMENTOLOGÍA.
APRENDIENDO A LEER EN LAS
ROCAS

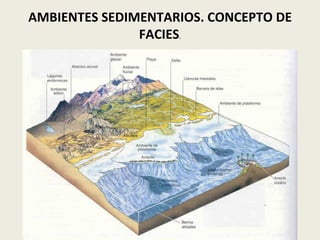

28. AMBIENTES SEDIMENTARIOS. CONCEPTO DE
FACIES.

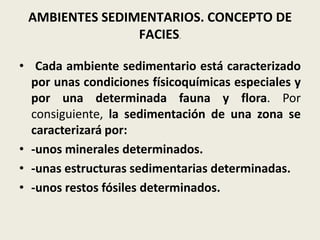

• Cada ambiente sedimentario está caracterizado
por unas condiciones físicoquímicas especiales y
por una determinada fauna y flora. Por
consiguiente, la sedimentación de una zona se
caracterizará por:
• -unos minerales determinados.
• -unas estructuras sedimentarias determinadas.
• -unos restos fósiles determinados.

29. AMBIENTES SEDIMENTARIOS. CONCEPTO DE
FACIES.

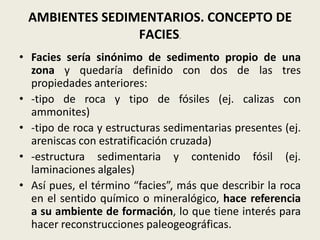

• Facies sería sinónimo de sedimento propio de una
zona y quedaría definido con dos de las tres
propiedades anteriores:
• -tipo de roca y tipo de fósiles (ej. calizas con
ammonites)
• -tipo de roca y estructuras sedimentarias presentes (ej.
areniscas con estratificación cruzada)
• -estructura sedimentaria y contenido fósil (ej.
laminaciones algales)
• Así pues, el término “facies”, más que describir la roca
en el sentido químico o mineralógico, hace referencia
a su ambiente de formación, lo que tiene interés para
hacer reconstrucciones paleogeográficas.

30. AMBIENTES SEDIMENTARIOS. CONCEPTO DE
FACIES.

31. AMBIENTES SEDIMENTARIOS. CONCEPTO DE
FACIES.

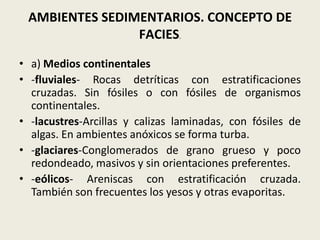

• a) Medios continentales
• -fluviales- Rocas detríticas con estratificaciones
cruzadas. Sin fósiles o con fósiles de organismos
continentales.
• -lacustres-Arcillas y calizas laminadas, con fósiles de
algas. En ambientes anóxicos se forma turba.
• -glaciares-Conglomerados de grano grueso y poco
redondeado, masivos y sin orientaciones preferentes.
• -eólicos- Areniscas con estratificación cruzada.
También son frecuentes los yesos y otras evaporitas.

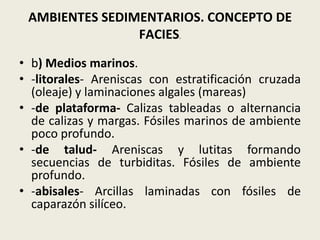

32. AMBIENTES SEDIMENTARIOS. CONCEPTO DE
FACIES.
• b) Medios marinos.
• -litorales- Areniscas con estratificación cruzada
(oleaje) y laminaciones algales (mareas)
• -de plataforma- Calizas tableadas o alternancia
de calizas y margas. Fósiles marinos de ambiente
poco profundo.
• -de talud- Areniscas y lutitas formando
secuencias de turbiditas. Fósiles de ambiente
profundo.
• -abisales- Arcillas laminadas con fósiles de
caparazón silíceo.

33. AMBIENTES SEDIMENTARIOS. CONCEPTO DE
FACIES.

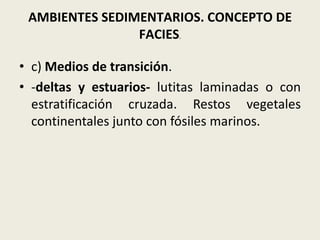

• c) Medios de transición.
• -deltas y estuarios- lutitas laminadas o con
estratificación cruzada. Restos vegetales
continentales junto con fósiles marinos.

34. SERIES SEDIMENTARIAS

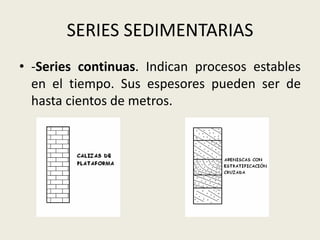

• -Series continuas. Indican procesos estables
en el tiempo. Sus espesores pueden ser de
hasta cientos de metros.

35. SERIES SEDIMENTARIAS
• -Series positivas. Indican una subida
progresiva del nivel del mar (transgresión)
donde la sedimentación marina se va
apoyando sobre la continental original. Sus
espesores también alcanzan los centenares de
metros.

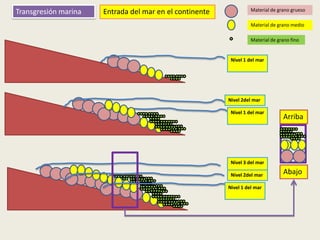

36. Transgresión marina
Entrada del mar en el continente
Material de grano grueso
Material de grano medio
Material de grano fino
Nivel 1 del mar
Nivel 2del mar
Nivel 1 del mar
Arriba
Nivel 3 del mar
Nivel 2del mar
Nivel 1 del mar
Abajo

37. Series sedimentarias

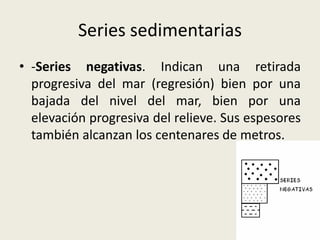

• -Series negativas. Indican una retirada
progresiva del mar (regresión) bien por una
bajada del nivel del mar, bien por una
elevación progresiva del relieve. Sus espesores
también alcanzan los centenares de metros.

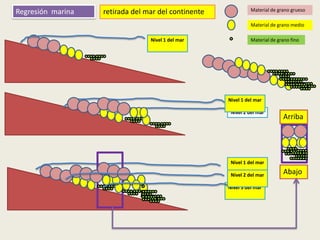

38. Regresión marina
retirada del mar del continente
Material de grano grueso
Material de grano medio
Nivel 1 del mar
Material de grano fino
Nivel 1 del mar
Nivel 2 del mar
Arriba
Nivel 1 del mar
Nivel 2 del mar
Nivel 3 del mar
Abajo

39. Regresión marina
Transgresión marina
Interpretación cortes geológicos
Interpretación cortes geológicos
El mar invade el continente.
Nos encontramos con series
en las que el grano fino se
dispone sobre el grano
grueso.
El mar se retira del continente.
Nos encontramos con series en
las que el grano grueso se
dispone sobre el grano fino.
Relacionadas
con
los
movimientos EPIROGÉNICOS
o EUSTÁTICOS del mar.

40. Series sedimentarias

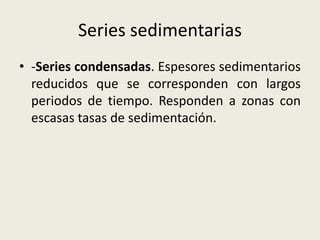

• -Series condensadas. Espesores sedimentarios
reducidos que se corresponden con largos
periodos de tiempo. Responden a zonas con
escasas tasas de sedimentación.

41. Series sedimentarias

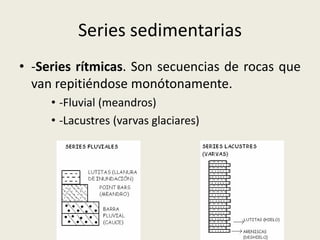

• -Series rítmicas. Son secuencias de rocas que
van repitiéndose monótonamente.
• -Fluvial (meandros)
• -Lacustres (varvas glaciares)

42. Series sedimentarias

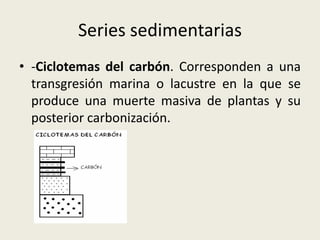

• -Ciclotemas del carbón. Corresponden a una
transgresión marina o lacustre en la que se
produce una muerte masiva de plantas y su
posterior carbonización.

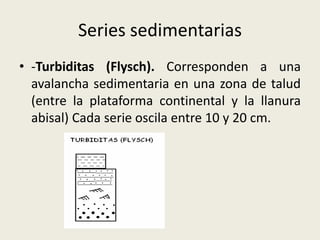

43. Series sedimentarias
• -Turbiditas (Flysch). Corresponden a una
avalancha sedimentaria en una zona de talud
(entre la plataforma continental y la llanura
abisal) Cada serie oscila entre 10 y 20 cm.
•

44. GEOLOGIA ESTRUCTURAL

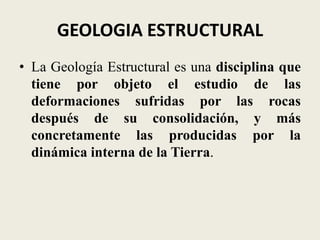

• La Geología Estructural es una disciplina que
tiene por objeto el estudio de las
deformaciones sufridas por las rocas
después de su consolidación, y más
concretamente las producidas por la
dinámica interna de la Tierra.

45. GEOLOGIA ESTRUCTURAL
• Se habla de microtectónica, cuando las
estructuras de deformación tienen dimensiones
centimétricas.
• Geología Estructural cuando las dimensiones
son métricas o de pocos kilómetros.
• Tectónica cuando las dimensiones son de cientos
o miles de kilómetros (una cordillera, un
continente)
• Geodinámica cuando manejamos escalas
planetarias.

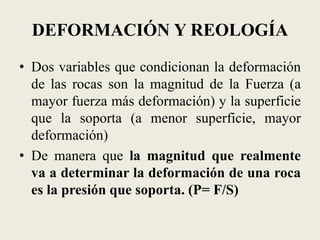

46. DEFORMACIÓN Y REOLOGÍA
• Dos variables que condicionan la deformación
de las rocas son la magnitud de la Fuerza (a
mayor fuerza más deformación) y la superficie
que la soporta (a menor superficie, mayor
deformación)
• De manera que la magnitud que realmente
va a determinar la deformación de una roca
es la presión que soporta. (P= F/S)

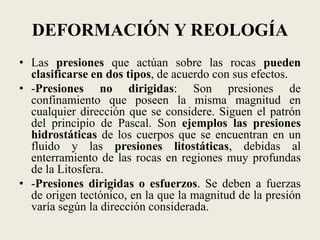

47. DEFORMACIÓN Y REOLOGÍA
• Las presiones que actúan sobre las rocas pueden
clasificarse en dos tipos, de acuerdo con sus efectos.
• -Presiones no dirigidas: Son presiones de
confinamiento que poseen la misma magnitud en
cualquier dirección que se considere. Siguen el patrón
del principio de Pascal. Son ejemplos las presiones
hidrostáticas de los cuerpos que se encuentran en un
fluido y las presiones litostáticas, debidas al
enterramiento de las rocas en regiones muy profundas
de la Litosfera.
• -Presiones dirigidas o esfuerzos. Se deben a fuerzas
de origen tectónico, en la que la magnitud de la presión
varía según la dirección considerada.

48. DEFORMACIÓN Y REOLOGÍA

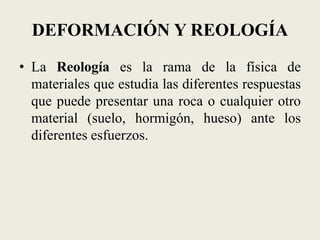

• La Reología es la rama de la física de
materiales que estudia las diferentes respuestas
que puede presentar una roca o cualquier otro
material (suelo, hormigón, hueso) ante los
diferentes esfuerzos.

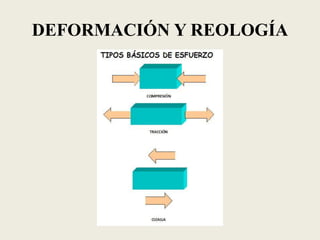

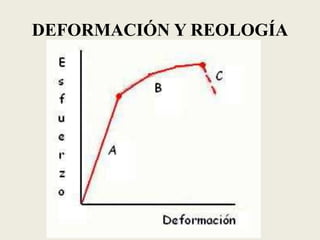

49. DEFORMACIÓN Y REOLOGÍA

50. DEFORMACIÓN Y REOLOGÍA

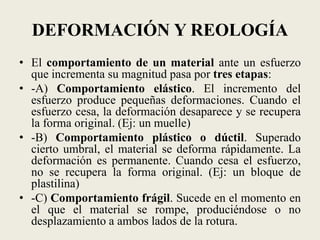

• El comportamiento de un material ante un esfuerzo
que incrementa su magnitud pasa por tres etapas:
• -A) Comportamiento elástico. El incremento del
esfuerzo produce pequeñas deformaciones. Cuando el
esfuerzo cesa, la deformación desaparece y se recupera
la forma original. (Ej: un muelle)
• -B) Comportamiento plástico o dúctil. Superado
cierto umbral, el material se deforma rápidamente. La
deformación es permanente. Cuando cesa el esfuerzo,
no se recupera la forma original. (Ej: un bloque de
plastilina)
• -C) Comportamiento frágil. Sucede en el momento en
el que el material se rompe, produciéndose o no
desplazamiento a ambos lados de la rotura.

51. DEFORMACIÓN Y REOLOGÍA

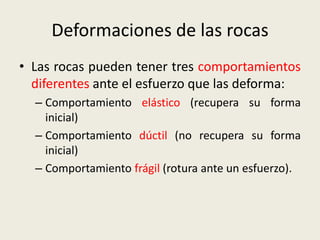

52. Deformaciones de las rocas
• Las rocas pueden tener tres comportamientos
diferentes ante el esfuerzo que las deforma:
– Comportamiento elástico (recupera su forma
inicial)
– Comportamiento dúctil (no recupera su forma
inicial)
– Comportamiento frágil (rotura ante un esfuerzo).

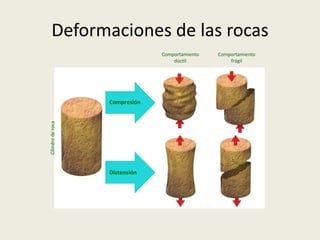

53. Deformaciones de las rocas
Comportamiento
dúctil
Cilindro de roca
Compresión
Distensión
Comportamiento
frágil

54. DEFORMACIÓN Y REOLOGÍA
• No todas las rocas presentan el mismo
comportamiento con las mismas magnitudes de
esfuerzo. Una arcilla o un yeso, tienen amplios
rangos de comportamiento plástico. Una caliza o
un granito, presentan amplios comportamientos
elásticos,
y
pasan
inmediatamente
al
comportamiento frágil.
• Del mismo modo, algunos factores externos
modifican el comportamiento de la roca. En
general, las temperaturas altas y las grandes
presiones
confinantes
favorecen
e
comportamiento plástico.

55. DEFORMACIÓN Y REOLOGÍA

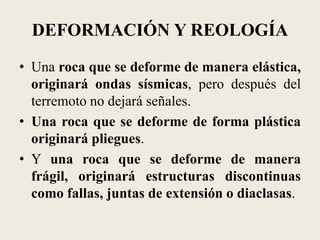

• Una roca que se deforme de manera elástica,
originará ondas sísmicas, pero después del
terremoto no dejará señales.
• Una roca que se deforme de forma plástica
originará pliegues.
• Y una roca que se deforme de manera
frágil, originará estructuras discontinuas
como fallas, juntas de extensión o diaclasas.

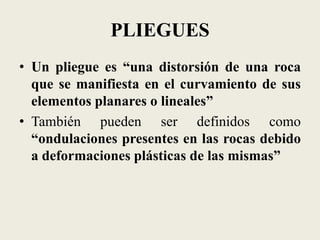

56. PLIEGUES
• Un pliegue es “una distorsión de una roca
que se manifiesta en el curvamiento de sus
elementos planares o lineales”
• También pueden ser definidos como
“ondulaciones presentes en las rocas debido
a deformaciones plásticas de las mismas”

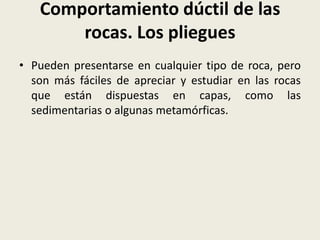

57. Comportamiento dúctil de las
rocas. Los pliegues
• Pueden presentarse en cualquier tipo de roca, pero
son más fáciles de apreciar y estudiar en las rocas
que están dispuestas en capas, como las
sedimentarias o algunas metamórficas.

58. Los pliegues

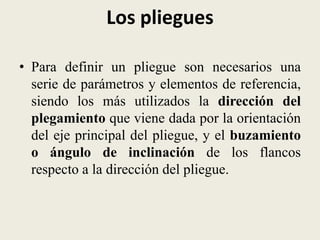

• Para definir un pliegue son necesarios una
serie de parámetros y elementos de referencia,
siendo los más utilizados la dirección del
plegamiento que viene dada por la orientación
del eje principal del pliegue, y el buzamiento
o ángulo de inclinación de los flancos
respecto a la dirección del pliegue.

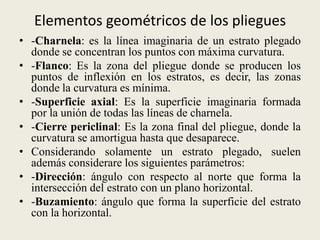

59. Elementos geométricos de los pliegues
• -Charnela: es la línea imaginaria de un estrato plegado
donde se concentran los puntos con máxima curvatura.
• -Flanco: Es la zona del pliegue donde se producen los
puntos de inflexión en los estratos, es decir, las zonas
donde la curvatura es mínima.
• -Superficie axial: Es la superficie imaginaria formada
por la unión de todas las líneas de charnela.
• -Cierre periclinal: Es la zona final del pliegue, donde la
curvatura se amortigua hasta que desaparece.
• Considerando solamente un estrato plegado, suelen
además considerare los siguientes parámetros:
• -Dirección: ángulo con respecto al norte que forma la
intersección del estrato con un plano horizontal.
• -Buzamiento: ángulo que forma la superficie del estrato
con la horizontal.

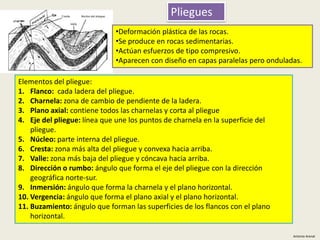

60. Pliegues
•Deformación plástica de las rocas.
•Se produce en rocas sedimentarias.
•Actúan esfuerzos de tipo compresivo.
•Aparecen con diseño en capas paralelas pero onduladas.
Elementos del pliegue:
1. Flanco: cada ladera del pliegue.
2. Charnela: zona de cambio de pendiente de la ladera.
3. Plano axial: contiene todos las charnelas y corta al pliegue
4. Eje del pliegue: línea que une los puntos de charnela en la superficie del
pliegue.
5. Núcleo: parte interna del pliegue.
6. Cresta: zona más alta del pliegue y convexa hacia arriba.
7. Valle: zona más baja del pliegue y cóncava hacia arriba.
8. Dirección o rumbo: ángulo que forma el eje del pliegue con la dirección
geográfica norte-sur.
9. Inmersión: ángulo que forma la charnela y el plano horizontal.
10. Vergencia: ángulo que forma el plano axial y el plano horizontal.
11. Buzamiento: ángulo que forman las superficies de los flancos con el plano
horizontal.
Antonio Arenal

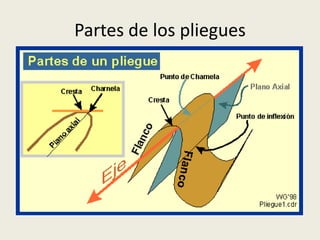

61. Partes de los pliegues

62. Partes de los pliegues

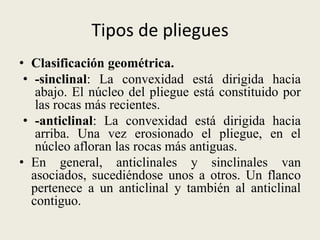

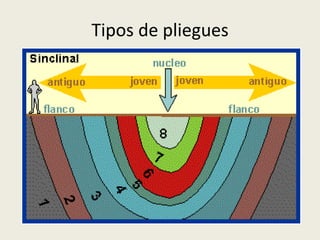

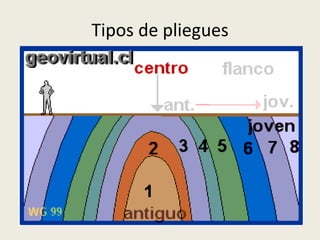

63. Tipos de pliegues
• Clasificación geométrica.
• -sinclinal: La convexidad está dirigida hacia
abajo. El núcleo del pliegue está constituido por
las rocas más recientes.
• -anticlinal: La convexidad está dirigida hacia
arriba. Una vez erosionado el pliegue, en el
núcleo afloran las rocas más antiguas.
• En general, anticlinales y sinclinales van
asociados, sucediéndose unos a otros. Un flanco
pertenece a un anticlinal y también al anticlinal
contiguo.

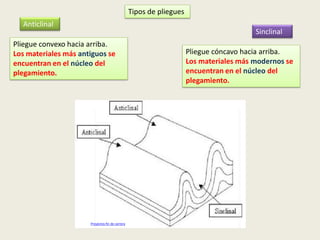

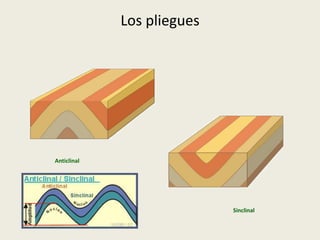

64. Tipos de pliegues

65. Tipos de pliegues

66. Tipos de pliegues
Anticlinal
Sinclinal
Pliegue convexo hacia arriba.
Los materiales más antiguos se
encuentran en el núcleo del
plegamiento.
Proyectos fin de carrera
Pliegue cóncavo hacia arriba.
Los materiales más modernos se
encuentran en el núcleo del
plegamiento.

67. Los pliegues
Anticlinal
Sinclinal

68. Clasificación de los pliegues

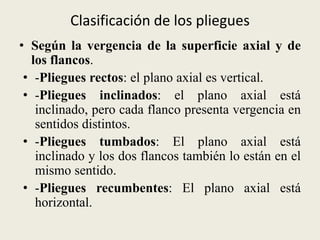

• Según la vergencia de la superficie axial y de
los flancos.
• -Pliegues rectos: el plano axial es vertical.
• -Pliegues inclinados: el plano axial está
inclinado, pero cada flanco presenta vergencia en
sentidos distintos.
• -Pliegues tumbados: El plano axial está
inclinado y los dos flancos también lo están en el
mismo sentido.
• -Pliegues recumbentes: El plano axial está
horizontal.

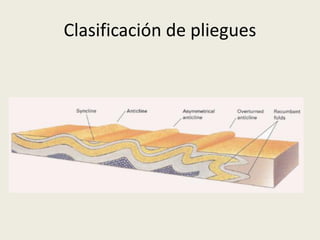

69. Clasificación de pliegues

70. Clasificación de pliegues

71. Clasificación de pliegues

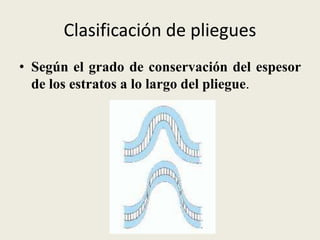

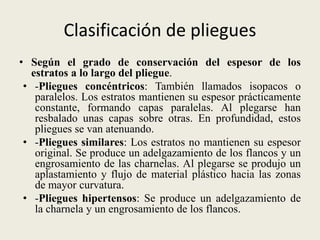

• Según el grado de conservación del espesor de los
estratos a lo largo del pliegue.
• -Pliegues concéntricos: También llamados isopacos o
paralelos. Los estratos mantienen su espesor prácticamente
constante, formando capas paralelas. Al plegarse han
resbalado unas capas sobre otras. En profundidad, estos
pliegues se van atenuando.
• -Pliegues similares: Los estratos no mantienen su espesor
original. Se produce un adelgazamiento de los flancos y un
engrosamiento de las charnelas. Al plegarse se produjo un
aplastamiento y flujo de material plástico hacia las zonas
de mayor curvatura.
• -Pliegues hipertensos: Se produce un adelgazamiento de
la charnela y un engrosamiento de los flancos.

72. Clasificación de pliegues
• Según el grado de conservación del espesor
de los estratos a lo largo del pliegue.

73. Clasificación de pliegues

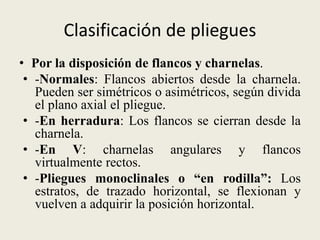

• Por la disposición de flancos y charnelas.
• -Normales: Flancos abiertos desde la charnela.
Pueden ser simétricos o asimétricos, según divida
el plano axial el pliegue.
• -En herradura: Los flancos se cierran desde la
charnela.
• -En V: charnelas angulares y flancos
virtualmente rectos.
• -Pliegues monoclinales o “en rodilla”: Los
estratos, de trazado horizontal, se flexionan y
vuelven a adquirir la posición horizontal.

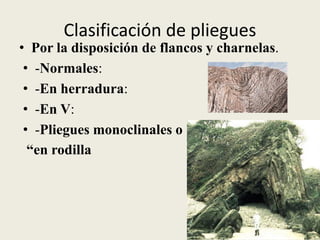

74. Clasificación de pliegues
• Por la disposición de flancos y charnelas.
• -Normales:
• -En herradura:
• -En V:
• -Pliegues monoclinales o
“en rodilla

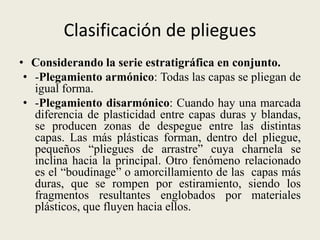

75. Clasificación de pliegues
• Considerando la serie estratigráfica en conjunto.
• -Plegamiento armónico: Todas las capas se pliegan de
igual forma.
• -Plegamiento disarmónico: Cuando hay una marcada
diferencia de plasticidad entre capas duras y blandas,
se producen zonas de despegue entre las distintas
capas. Las más plásticas forman, dentro del pliegue,
pequeños “pliegues de arrastre” cuya charnela se
inclina hacia la principal. Otro fenómeno relacionado
es el “boudinage” o amorcillamiento de las capas más
duras, que se rompen por estiramiento, siendo los
fragmentos resultantes englobados por materiales
plásticos, que fluyen hacia ellos.

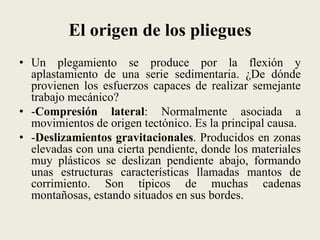

76. El origen de los pliegues
• Un plegamiento se produce por la flexión y
aplastamiento de una serie sedimentaria. ¿De dónde
provienen los esfuerzos capaces de realizar semejante
trabajo mecánico?
• -Compresión lateral: Normalmente asociada a
movimientos de origen tectónico. Es la principal causa.
• -Deslizamientos gravitacionales. Producidos en zonas
elevadas con una cierta pendiente, donde los materiales
muy plásticos se deslizan pendiente abajo, formando
unas estructuras características llamadas mantos de
corrimiento. Son típicos de muchas cadenas
montañosas, estando situados en sus bordes.

77. El origen de los pliegues
• Un plegamiento se produce por la flexión y aplastamiento
de una serie sedimentaria. ¿De dónde provienen los
esfuerzos capaces de realizar semejante trabajo mecánico?
• -Intrusión de domos salinos, diapiros o plutones
magmáticos entre una serie sedimentaria. Los materiales
suprayacentes pueden deformarse por el empuje de la
intrusión.
• -Pliegues sinsedimentarios: Formados simultáneamente al
depósito de los sedimentos, por adaptación a las
irregularidades del fondo de la cuenca.
• -Hidratación de algunos materiales durante la
diagénesis: Puede causar un aumento de volumen,
produciendo una deformación. Es típico del paso de
anhidrita a yeso.

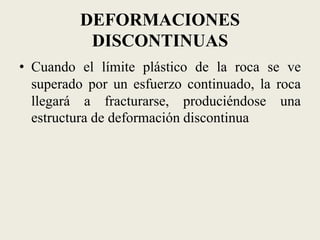

78. DEFORMACIONES
DISCONTINUAS
• Cuando el límite plástico de la roca se ve
superado por un esfuerzo continuado, la roca
llegará a fracturarse, produciéndose una
estructura de deformación discontinua

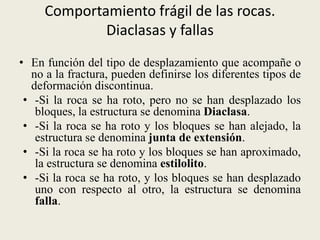

79. Comportamiento frágil de las rocas.
Diaclasas y fallas
• En función del tipo de desplazamiento que acompañe o
no a la fractura, pueden definirse los diferentes tipos de
deformación discontinua.
• -Si la roca se ha roto, pero no se han desplazado los
bloques, la estructura se denomina Diaclasa.
• -Si la roca se ha roto y los bloques se han alejado, la
estructura se denomina junta de extensión.
• -Si la roca se ha roto y los bloques se han aproximado,
la estructura se denomina estilolito.
• -Si la roca se ha roto, y los bloques se han desplazado
uno con respecto al otro, la estructura se denomina
falla.

80. Comportamiento frágil de las rocas. Fallas
• Una falla es una superficie de discontinuidad,
generalmente plana, a lo largo de la cual se ha
producido el desplazamiento relativo de una de
las partes con respecto a la otra.

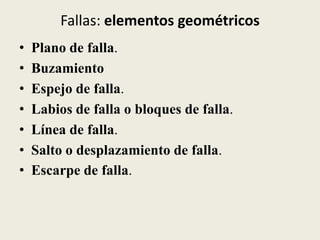

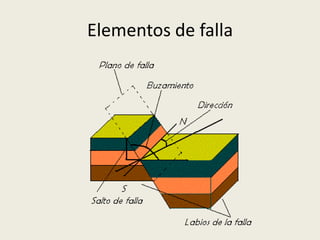

81. Fallas: elementos geométricos
•
•
•
•
•
•
•
Plano de falla.
Buzamiento
Espejo de falla.
Labios de falla o bloques de falla.
Línea de falla.
Salto o desplazamiento de falla.
Escarpe de falla.

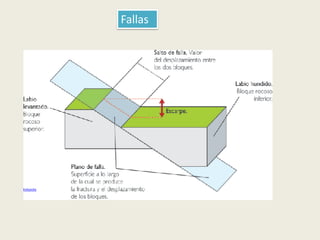

82. Elementos de falla

83. Fallas
Kalipedia

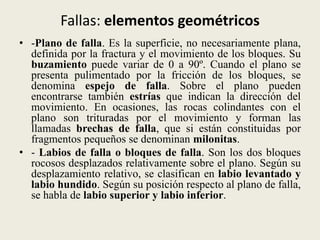

84. Fallas: elementos geométricos
• -Plano de falla. Es la superficie, no necesariamente plana,
definida por la fractura y el movimiento de los bloques. Su
buzamiento puede variar de 0 a 90º. Cuando el plano se
presenta pulimentado por la fricción de los bloques, se
denomina espejo de falla. Sobre el plano pueden
encontrarse también estrías que indican la dirección del
movimiento. En ocasiones, las rocas colindantes con el
plano son trituradas por el movimiento y forman las
llamadas brechas de falla, que si están constituidas por
fragmentos pequeños se denominan milonitas.
• - Labios de falla o bloques de falla. Son los dos bloques
rocosos desplazados relativamente sobre el plano. Según su
desplazamiento relativo, se clasifican en labio levantado y
labio hundido. Según su posición respecto al plano de falla,
se habla de labio superior y labio inferior.

85. Fallas: elementos geométricos
• - Línea de falla. Es la intersección del plano de falla
con la superficie del terreno o con uno cualquiera de los
estratos.
• - Salto o desplazamiento de falla. Es el valor del
desplazamiento que ha tenido lugar entre puntos que
estaban colindantes con anterioridad a la ruptura. Se
pueden realizar diversas medidas del mismo:
desplazamiento neto o total, desplazamiento en la
vertical, en la horizontal, etc.
• - Escarpe de falla. Es el resalte topográfico producido
por la fractura de la roca. Inicialmente funciona como
escarpe el bloque levantado, pero la erosión desmantela
tarde o temprano el relieve, de acuerdo con la
consistencia de las distintas capas de roca.

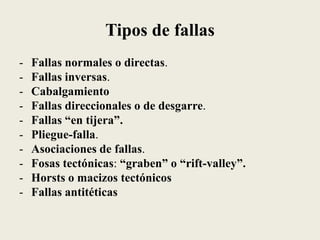

86. Tipos de fallas
-
Fallas normales o directas.
Fallas inversas.
Cabalgamiento
Fallas direccionales o de desgarre.
Fallas “en tijera”.
Pliegue-falla.
Asociaciones de fallas.
Fosas tectónicas: “graben” o “rift-valley”.
Horsts o macizos tectónicos
Fallas antitéticas

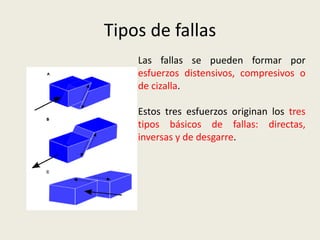

87. Tipos de fallas
Las fallas se pueden formar por
esfuerzos distensivos, compresivos o
de cizalla.
Estos tres esfuerzos originan los tres
tipos básicos de fallas: directas,
inversas y de desgarre.

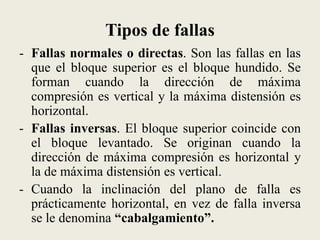

88. Tipos de fallas
- Fallas normales o directas. Son las fallas en las
que el bloque superior es el bloque hundido. Se
forman cuando la dirección de máxima
compresión es vertical y la máxima distensión es
horizontal.
- Fallas inversas. El bloque superior coincide con
el bloque levantado. Se originan cuando la
dirección de máxima compresión es horizontal y
la de máxima distensión es vertical.
- Cuando la inclinación del plano de falla es
prácticamente horizontal, en vez de falla inversa
se le denomina “cabalgamiento”.

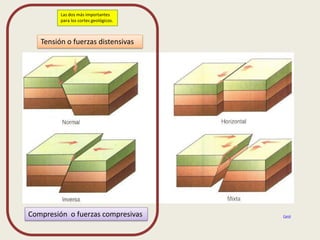

89. Las dos más importantes
para los cortes geológicos.
Tensión o fuerzas distensivas
Compresión o fuerzas compresivas
Carol

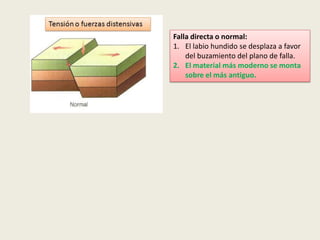

90. Falla directa o normal:
1. El labio hundido se desplaza a favor
del buzamiento del plano de falla.
2. El material más moderno se monta
sobre el más antiguo.

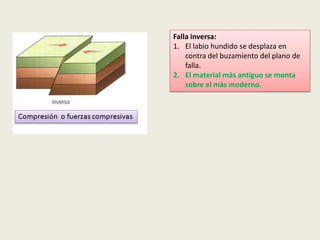

91. Falla inversa:
1. El labio hundido se desplaza en
contra del buzamiento del plano de
falla.
2. El material más antiguo se monta
sobre el más moderno.

92. Tipos de fallas

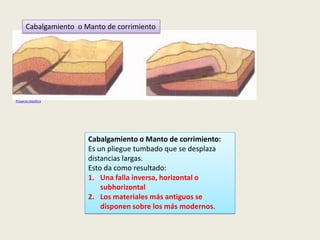

93. Cabalgamiento o Manto de corrimiento
Proyecto biosfera
Cabalgamiento o Manto de corrimiento:
Es un pliegue tumbado que se desplaza
distancias largas.
Esto da como resultado:
1. Una falla inversa, horizontal o
subhorizontal
2. Los materiales más antiguos se
disponen sobre los más modernos.

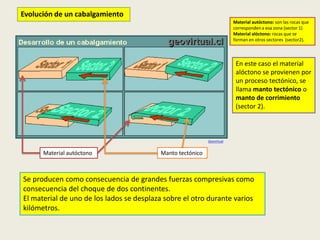

94. Evolución de un cabalgamiento
Material autóctono: son las rocas que
corresponden a esa zona (sector 1)
Material alóctono: rocas que se
forman en otros sectores (sector2).
En este caso el material
alóctono se provienen por
un proceso tectónico, se
llama manto tectónico o
manto de corrimiento
(sector 2).
Geovirtual
Material autóctono
Manto tectónico
Se producen como consecuencia de grandes fuerzas compresivas como
consecuencia del choque de dos continentes.
El material de uno de los lados se desplaza sobre el otro durante varios
kilómetros.

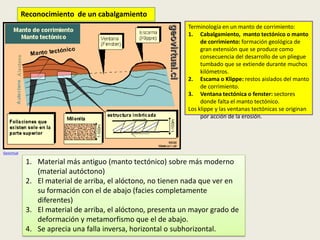

95. Reconocimiento de un cabalgamiento
Terminología en un manto de corrimiento:
1. Cabalgamiento, manto tectónico o manto
de corrimiento: formación geológica de
gran extensión que se produce como
consecuencia del desarrollo de un pliegue
tumbado que se extiende durante muchos
kilómetros.
2. Escama o Klippe: restos aislados del manto
de corrimiento.
3. Ventana tectónica o fenster: sectores
donde falta el manto tectónico.
Los klippe y las ventanas tectónicas se originan
por acción de la erosión.
Geovirtual
1. Material más antiguo (manto tectónico) sobre más moderno
(material autóctono)
2. El material de arriba, el alóctono, no tienen nada que ver en
su formación con el de abajo (facies completamente
diferentes)
3. El material de arriba, el alóctono, presenta un mayor grado de
deformación y metamorfismo que el de abajo.
4. Se aprecia una falla inversa, horizontal o subhorizontal.

96. Orientar una formación geológica
•Techo: la parte de arriba de la
formación.
•Muro: la parte de debajo de la
formación.
En una falla
•Techo: el labio de la falla que
queda por encima del plano de
falla.
•Muro: el labio de la falla que
queda por debajo del plano de
falla.
Interpretación cortes geológicos

97. En un estrato
Techo
Estrato
Potencia
Muro
Estrato: Capa horizontal de roca que define una unidad de
sedimentación que tiene características litológicas y fosilíferas
homogéneas.
Techo: Parte más alta y moderna de un estrato
Muro: La base del estrato
Potencia: Distancia vertical entre techo y muro

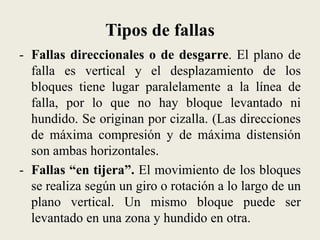

98. Tipos de fallas
- Fallas direccionales o de desgarre. El plano de
falla es vertical y el desplazamiento de los
bloques tiene lugar paralelamente a la línea de
falla, por lo que no hay bloque levantado ni
hundido. Se originan por cizalla. (Las direcciones
de máxima compresión y de máxima distensión
son ambas horizontales.
- Fallas “en tijera”. El movimiento de los bloques
se realiza según un giro o rotación a lo largo de un
plano vertical. Un mismo bloque puede ser
levantado en una zona y hundido en otra.

99. Tipos de fallas
- Pliegue-falla. Es una falla originada en la charnela o en
los flancos de un pliegue. En ocasiones forman una
serie imbricada (escamas tectónicas) Se forman cuando
el plegamiento de una serie sedimentaria supera el
límite plástico y llega a fracturarse.
• - Asociaciones de fallas. Es frecuente que las fallas no
aparezcan aisladas, sino agrupadas en sistemas de la
misma edad y con direcciones congruentes con una
misma etapa tectónica.

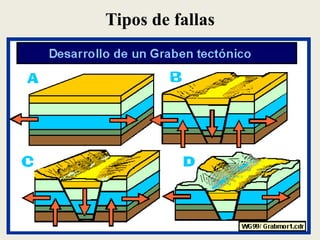

• Fosas tectónicas: También llamadas “graben” o
“rift-valley”. Son una serie de fallas normales con
bloques progresivamente más hundidos hacia el
interior, quedando un valle escalonado. (Valles del
Guadalquivir, el Rhin o Jiloca)

100. Tipos de fallas
• - Horsts o macizos tectónicos: Es una
estructura inversa a la anterior. Son fallas
normales con los bloques más elevados hacia
el centro. (Sierras de Gredos y de Guadarrama)
• - Fallas antitéticas: Son sistemas de fallas
situadas sobre el labio hundido de una falla
principal, cuyos planos de falla se inclinan en
sentido opuesto a principal.

101. Tipos de fallas

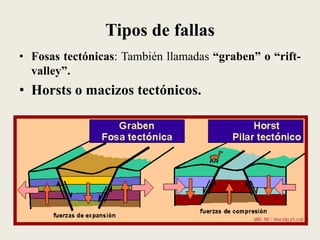

• Fosas tectónicas: También llamadas “graben” o “riftvalley”.
• Horsts o macizos tectónicos.

102. Tipos de fallas

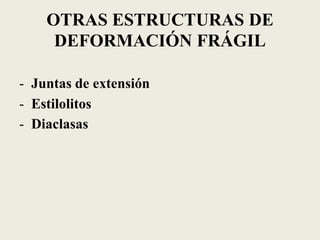

103. OTRAS ESTRUCTURAS DE
DEFORMACIÓN FRÁGIL
- Juntas de extensión
- Estilolitos
- Diaclasas

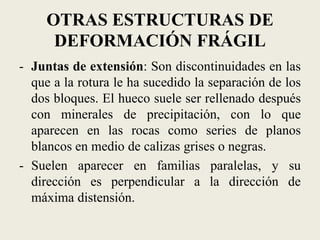

104. OTRAS ESTRUCTURAS DE
DEFORMACIÓN FRÁGIL
- Juntas de extensión: Son discontinuidades en las
que a la rotura le ha sucedido la separación de los
dos bloques. El hueco suele ser rellenado después
con minerales de precipitación, con lo que
aparecen en las rocas como series de planos
blancos en medio de calizas grises o negras.
- Suelen aparecer en familias paralelas, y su
dirección es perpendicular a la dirección de
máxima distensión.

105. OTRAS ESTRUCTURAS DE
DEFORMACIÓN FRÁGIL

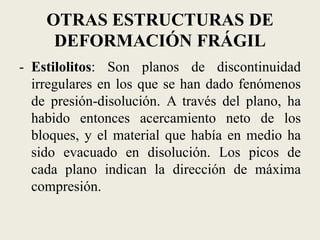

- Estilolitos: Son planos de discontinuidad
irregulares en los que se han dado fenómenos
de presión-disolución. A través del plano, ha
habido entonces acercamiento neto de los
bloques, y el material que había en medio ha
sido evacuado en disolución. Los picos de
cada plano indican la dirección de máxima
compresión.

106. OTRAS ESTRUCTURAS DE
DEFORMACIÓN FRÁGIL

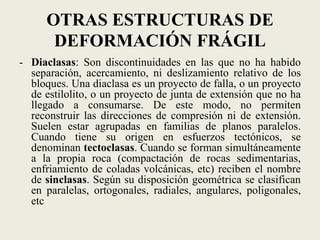

- Diaclasas: Son discontinuidades en las que no ha habido
separación, acercamiento, ni deslizamiento relativo de los
bloques. Una diaclasa es un proyecto de falla, o un proyecto
de estilolito, o un proyecto de junta de extensión que no ha
llegado a consumarse. De este modo, no permiten
reconstruir las direcciones de compresión ni de extensión.
Suelen estar agrupadas en familias de planos paralelos.
Cuando tiene su origen en esfuerzos tectónicos, se
denominan tectoclasas. Cuando se forman simultáneamente
a la propia roca (compactación de rocas sedimentarias,
enfriamiento de coladas volcánicas, etc) reciben el nombre
de sinclasas. Según su disposición geométrica se clasifican
en paralelas, ortogonales, radiales, angulares, poligonales,
etc

107. Diaclasa o grieta
Son fracturas en las que los fragmentos resultantes no se
desplazan. Las diaclasas se originan siempre por un esfuerzo
distensivo en las rocas, que puede estar causado por: la pérdida
de volumen por desecación, la pérdida de volumen por
enfriamiento, la descompresión o por el efecto de cuña

108. Diaclasa o grieta
