Este documento trata sobre diaclasas y fallas. Explica que las diaclasas son fracturas formadas por deformación frágil en la corteza superior debido a estrés. Describe la distribución, naturaleza, relación con otras estructuras y origen de las diaclasas. Luego explica los tipos de fallas según su morfología, movimiento y desplazamiento, e ilustra fallas inversas y normales con ejemplos. Finalmente, cubre rocas de falla como brechas, pseudotaquilitas y milonitas.

1. ELEMENTOS DE GEOLOGÍA ESTRUCTURAL
TEORÍA: CLASE 5
DIACLASAS Y FALLAS
POR
ANA MARÍA ABAD POSADA, M.Sc.
FEBRERO DE 2010
UNIVERSIDAD NACIONAL DE COLOMBIA
SEDE MEDELLÍN

2. NIVELES ESTRUCTURALES EN LA
CORTEZA
Rosello (2009)

3. NIVELES ESTRUCTURALES EN LA
CORTEZA
Rosello (2009)

4. DIACLASAS
Rosello (2009)
Es un tipo de fractura formada como
consecuencia de deformación frágil de las rocas.
Se caracterizan por ser, generalmente, paralelas
al esfuerzo principal máximo y por presentar
aperturas paralelas al esfuerzo principal mínimo.
Son producto de regímenes frágiles desarrollados esencialmente en la
corteza superior (aprox. 10km) en condiciones de temperatura y
presión confinante del orden de 0-300ºC y 0-4kbar.
Muchas de estas fracturas son rellenadas por vetas o diques.

5. DIACLASAS
Distribución geométrica
http://pangea.stanford.edu/~zhongj/articleS/atc/a1.htm

6. DIACLASAS
Naturaleza de la superficie
Allmendinger (1999)
Plumosas Estilolíticas
Rellenas: cualquier diaclasa rellena por algún material mineral o rocoso
http://www.litosonline.com/en/articles/en/73/stylolites-diagnostic-tool

7. DIACLASAS
Relación geométrica con otras estructuras
Pliegues Fallas
http://homepage.usask.ca/~mjr347/prog/geoe118/geoe118.055.html

8. DIACLASAS
Relación geométrica con otras estructuras
Fallas
Rosello (2009)

9. DIACLASAS
Relación geométrica con otras estructuras
Fallas
http://science.jrank.org/pages/47767/joints-jointing.html

10. DIACLASAS
Relación geométrica con otras estructuras
Zonas de cizalla
Allmendinger (1999) http://www.flickr.com/photos/sorby/page2/

11. DIACLASAS
Relación geométrica con otras estructuras
Intrusivos
http://homepage.usask.ca/~mjr347/prog/geoe118/geoe118.054.html

12. DIACLASAS
Orden cronológico de la relación de
fracturas

13. DIACLASAS
Origen de las diaclasas
Tectónicas Hidráulicas
http://upload.wikimedia.org/wikipedia/commons/6/65/Diaclasas_en_dolom%C3%ADas_Cuenca.jpg http://www.earth.rochester.edu/structure/WindRiverMountains/10Dike&Veins.jpg
http://www.csgarber.com/hydraulic.html

14. DIACLASAS
Origen de las diaclasas
Por decompresión Por liberación de presión
Allmendinger (1999)
http://www.answersincreation.org/curriculum/geology/images/columnar_joint.jpg

15. DIACLASAS
Descripción de las diaclasas
Orientación
Espaciamiento
Apertura
Persistencia
Rugosidad
Relleno

16. FALLAS
Formación de las fallas
Rosello (2009)

17. FALLAS
Partes de una falla
http://www.uwsp.edu/geo/faculty/ritter/images/lithosphere/tectonics/normal_fault_labelled_diagram.jpg

18. FALLAS
Clasificación según su morfología
Verticales (de alto ángulo) Inclinadas

19. FALLAS
Clasificación según su morfología
De bajo ángulo Lístricas
http://homepage.ufp.pt/biblioteca/GlossarySaltTectonics/PlatesJPG/Fig.T013-ThrustFault.jpg
http://uanews.org/system/files/images/LowAngleNormalFault_Gabriel

20. FALLAS
Clasificación según su morfología
En flor
Rosello (2009)

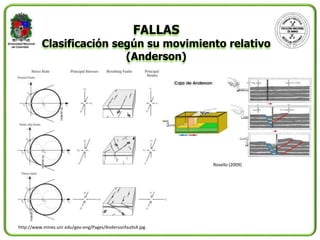

21. FALLAS
Clasificación según su movimiento relativo
(Anderson)
http://www.mines.unr.edu/geo-eng/Pages/Andersonfaults4.jpg
Rosello (2009)

22. FALLAS
Clasificación según su movimiento relativo
(Anderson)
Rosello (2009)

23. FALLAS
Nomenclatura en función del desplazamiento
Rosello (2009)

24. FALLAS
Nomenclatura en función del desplazamiento
Rosello (2009)

25. FALLAS
Fallas inversas
Buzamiento <45º
Movimiento dominante es en la
dirección del buzamiento
El bloque techo sube con
relación al bloque piso
Repetición y duplicación de
secciones estratigráficas
Estratos más antiguos junto a
los más nuevos
Duplex
http://ic.ucsc.edu/~casey/eart150/Lectures/4ThrustFlts/4thrustfaults.htm
http://ic.ucsc.edu/~casey/eart150/Lectures/4ThrustFlts/4thrustfaults.htm

26. FALLAS
Fallas normales
Buzamiento >45º
Movimiento dominante es en la dirección del buzamiento
El bloque techo baja con relación al bloque piso
Omisión de secciones estratigráficas
Estratos más nuevos junto a los más antiguos

27. FALLAS
Fallas normales
Fallas sintéticas y antitéticas Horst y graben
http://ic.ucsc.edu/~casey/eart150/Lectures/3NormStrkSlpFlts/4Thrust.Normal_StrkSlp_flts.htm
http://ic.ucsc.edu/~casey/eart150/Lectures/3NormStrkSlpFlts/4Thrust.Normal_StrkSlp_flts.htm

28. FALLAS
Fallas normales
Falla lístrica Fallas imbricadas
http://uanews.org/system/files/images/LowAngleNormalFault_GabrieleCasale.preview.jpg
http://uanews.org/system/files/images/LowAngleNormalFault_GabrieleCasale.previ

29. FALLAS
Fracturamiento asociado
Rosello (2009)
Rosello (2009)

30. FALLAS
Fracturamiento asociado
Rosello (2009)

31. FALLAS
Fracturamiento asociado
Rosello (2009)

32. FALLAS
Rocas de falla
http://instruct.uwo.ca/earth-sci/200a-001/06metcla.htm

33. FALLAS
Rocas de falla
Allmendinger (1999)

34. FALLAS
Rocas de falla - Brechas
http://www.priweb.org/ed/earthtrips/northeast/cent_NY/assets/7.02.8.jpg http://lh4.ggpht.com/_db4sf4gNRuc/RombGT6lb8I/AAAAAAAAAp8/wmYNykPmV1w/week+5+033.jpg

35. FALLAS
Rocas de falla - Pseudotaquilitas
http://rst.gsfc.nasa.gov/Sect18/pseudovredefort.jpg

36. FALLAS
Rocas de falla - Milonitas
http://geomaps.wr.usgs.gov/socal/geology/inland_empire/images/mylonite.jpg http://earth.boisestate.edu/home/cjnorth/images/mylonite.JPG

37. LECTURA RECOMENDADA
http://www.uclm.es/users/higueras/yymm/fallas/FallasPrimeraParte.htm
