1. ESTRUCTURACION, PREDIMENSIONAMIENTO Y
METRADO DE CARGAS
1. ESTRUCTURACION:

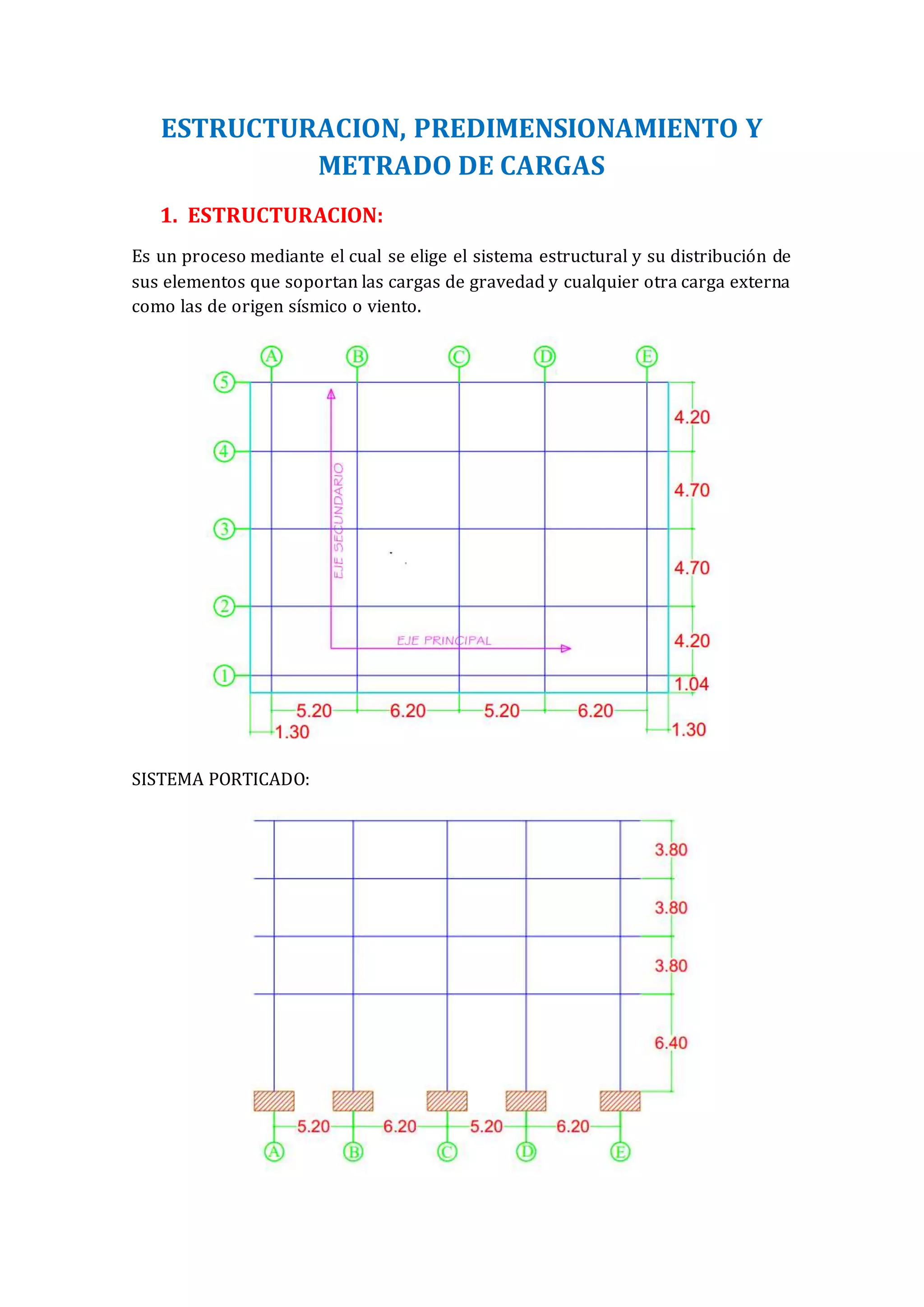

Es un proceso mediante el cual se elige el sistema estructural y su distribución de
sus elementos que soportan las cargas de gravedad y cualquier otra carga externa
como las de origen sísmico o viento.

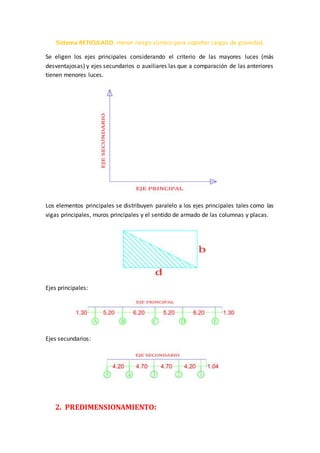

SISTEMA PORTICADO:

2. Sistema RETICULADO, menor riesgo sísmico para soportar cargas de gravedad.
Se eligen los ejes principales considerando el criterio de las mayores luces (más
desventajosas) y ejes secundarios o auxiliares las que a comparación de las anteriores
tienen menores luces.
Los elementos principales se distribuyen paralelo a los ejes principales tales como las
vigas principales, muros principales y el sentido de armado de las columnas y placas.
Ejes principales:
Ejes secundarios:
2. PREDIMENSIONAMIENTO:

3. Como su nombre indica consiste en un dimensionamiento previo de los elementos
estructurales que han sido seleccionados en la fase anterior de estructuración siendo el
objetivo el facilitado la determinación de algunos parámetros de diseño tales como la
sección trasversal y la determinación de momentos de inercia.

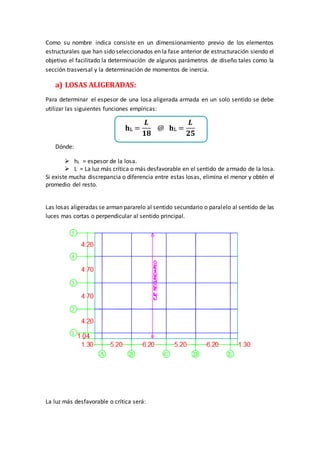

a) LOSAS ALIGERADAS:
Para determinar el espesor de una losa aligerada armada en un solo sentido se debe
utilizar las siguientes funciones empíricas:
𝐡L =
𝑳
𝟏𝟖
@ 𝐡L =
𝑳
𝟐𝟓
Dónde:
 hL = espesor de la losa.
 L = La luz más crítica o más desfavorable en el sentido de armado de la losa.
Si existe mucha discrepancia o diferencia entre estas losas, elimina el menor y obtén el
promedio del resto.
Las losas aligeradas se arman pararelo al sentido secundario o paralelo al sentido de las
luces mas cortas o perpendicular al sentido principal.
La luz más desfavorable o crítica será:

4. 𝐿 𝑝𝑟𝑜𝑚=(
4.7+4.7+4.2
3
)=4.533

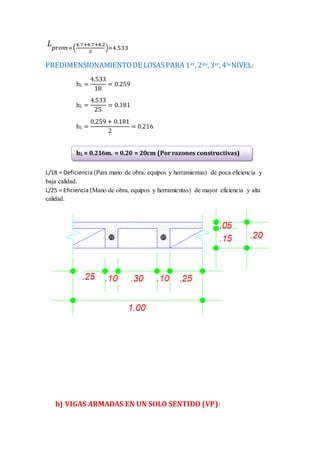

PREDIMENSIONAMIENTODE LOSASPARA 1er, 2do, 3er, 4toNIVEL:
hL =
4.533
18
= 0.259
hL =
4.533
25
= 0.181
hL =
0,259 + 0.181
2
= 0.216
L/18 = Deficiencia (Para mano de obra, equipos y herramientas) de poca eficiencia y
baja calidad.
L/25 = Eficiencia (Mano de obra, equipos y herramientas) de mayor eficiencia y alta
calidad.
b) VIGAS ARMADAS EN UN SOLO SENTIDO (VP):
hL = 0.216m. = 0.20 = 20cm (Por razones constructivas)

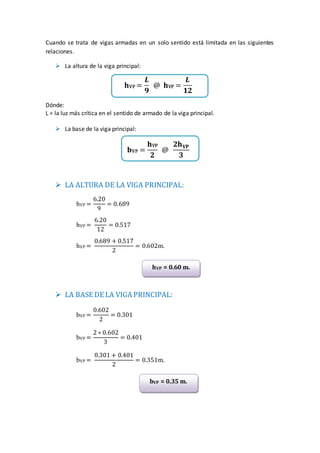

5. Cuando se trata de vigas armadas en un solo sentido está limitada en las siguientes
relaciones.
 La altura de la viga principal:
𝐡VP =
𝑳
𝟗
@ 𝐡VP =
𝑳
𝟏𝟐
Dónde:
L = la luz más crítica en el sentido de armado de la viga principal.
 La base de la viga principal:
𝐛VP =
𝐡VP
𝟐
@
𝟐𝐡 𝐕𝐏
𝟑
 LA ALTURA DE LA VIGA PRINCIPAL:
hVP =
6.20
9
= 0.689
hVP =
6.20
12
= 0.517
hVP =
0.689 + 0.517
2
= 0.602m.
 LA BASE DE LA VIGA PRINCIPAL:
bVP =
0.602
2
= 0.301
bVP =
2 ∗ 0.602
3
= 0.401
bVP =
0.301 + 0.401
2
= 0.351m.
hVP = 0.60 m.
bVP = 0.35 m.

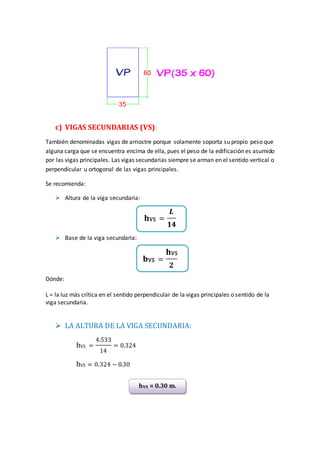

6. c) VIGAS SECUNDARIAS (VS):
También denominadas vigas de arriostre porque solamente soporta su propio peso que
alguna carga que se encuentra encima de ella, pues el peso de la edificación es asumido
por las vigas principales. Las vigas secundarias siempre se arman en el sentido vertical o
perpendicular u ortogonal de las vigas principales.
Se recomienda:
 Altura de la viga secundaria:
𝐡VS =
𝑳
𝟏𝟒
 Base de la viga secundaria:
𝐛VS =
𝐡VS
𝟐
Dónde:
L = la luz más crítica en el sentido perpendicular de la vigas principales o sentido de la
viga secundaria.
 LA ALTURA DE LA VIGA SECUNDARIA:
hVS =
4.533
14
= 0.324
hVS = 0.324 ~ 0.30
hVS = 0.30 m.

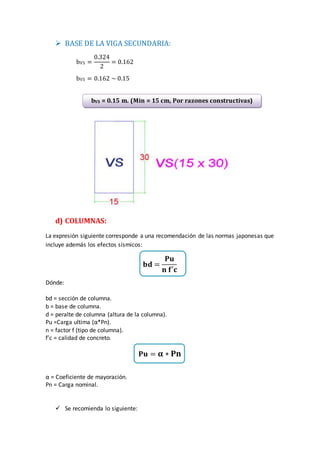

7.  BASE DE LA VIGA SECUNDARIA:
bVS =
0.324
2
= 0.162
bVS = 0.162 ~ 0.15
d) COLUMNAS:
La expresión siguiente corresponde a una recomendación de las normas japonesas que
incluye además los efectos sísmicos:
𝐛𝐝 =
𝐏𝐮
𝐧 𝐟′𝐜
Dónde:
bd = sección de columna.
b = base de columna.
d = peralte de columna (altura de la columna).
Pu =Carga ultima (α*Pn).
n = factor f (tipo de columna).
f’c = calidad de concreto.
𝐏𝐮 = 𝛂 ∗ 𝐏𝐧
α = Coeficiente de mayoración.
Pn = Carga nominal.
 Se recomienda lo siguiente:
bVS = 0.15 m. (Min = 15 cm, Por razones constructivas)

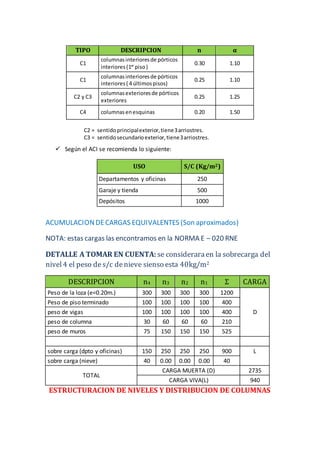

8. TIPO DESCRIPCION n α
C1
columnasinterioresde pórticos
interiores (1er
piso)
0.30 1.10
C1
columnasinterioresde pórticos
interiores( 4 últimospisos)
0.25 1.10
C2 y C3
columnasexterioresde pórticos
exteriores
0.25 1.25
C4 columnasenesquinas 0.20 1.50
C2 = sentidoprincipalexterior,tiene3arriostres.
C3 = sentidosecundarioexterior,tiene3arriostres.
 Según el ACI se recomienda lo siguiente:
USO S/C (Kg/m2)
Departamentos y oficinas 250
Garaje y tienda 500
Depósitos 1000
ACUMULACIONDECARGAS EQUIVALENTES (Son aproximados)
NOTA: estas cargas las encontramos en la NORMA E – 020 RNE
DETALLE A TOMAR EN CUENTA: se consideraraen la sobrecarga del
nivel4 el peso de s/c denieve sienso esta 40kg/m2
DESCRIPCION n4 n3 n2 n1 Ʃ CARGA
Peso de la loza (e=0.20m.) 300 300 300 300 1200
D
Peso de piso terminado 100 100 100 100 400
peso de vigas 100 100 100 100 400
peso de columna 30 60 60 60 210
peso de muros 75 150 150 150 525
sobre carga (dpto y oficinas) 150 250 250 250 900 L
sobre carga (nieve) 40 0.00 0.00 0.00 40
TOTAL
CARGA MUERTA (D) 2735
CARGA VIVA(L) 940
ESTRUCTURACION DE NIVELES Y DISTRIBUCION DE COLUMNAS

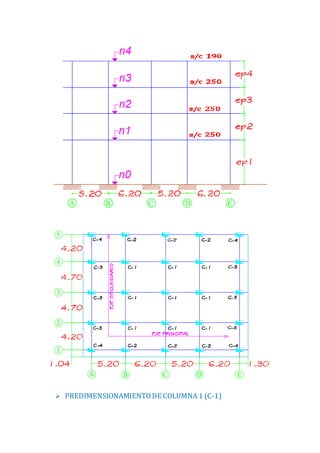

9.  PREDIMENSIONAMIENTODE COLUMNA 1 (C-1)

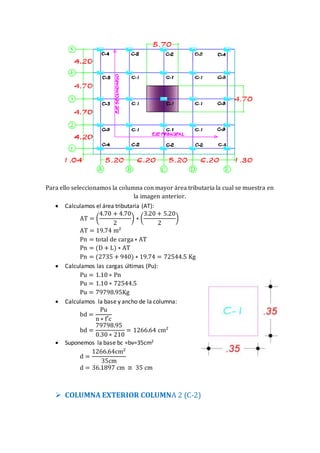

10. Para ello seleccionamos la columna con mayor área tributaria la cual se muestra en
la imagen anterior.
 Calculamos el área tributaria (AT):
AT = (
4.70 + 4.70
2
) ∗ (
3.20 + 5.20
2
)
AT = 19.74 m2
Pn = total de carga∗ AT
Pn = (D + L) ∗ AT
Pn = (2735 + 940) ∗ 19.74 = 72544.5 Kg
 Calculamos las cargas últimas (Pu):
Pu = 1.10 ∗ Pn
Pu = 1.10 ∗ 72544.5
Pu = 79798.95Kg
 Calculamos la base y ancho de la columna:
bd =
Pu
n ∗ f′c
bd =
79798.95
0.30 ∗ 210
= 1266.64 cm2
 Suponemos la base bc =bv=35cm2
d =
1266.64cm2
35cm
d = 36.1897 cm ≅ 35 cm
 COLUMNA EXTERIOR COLUMNA 2 (C-2)

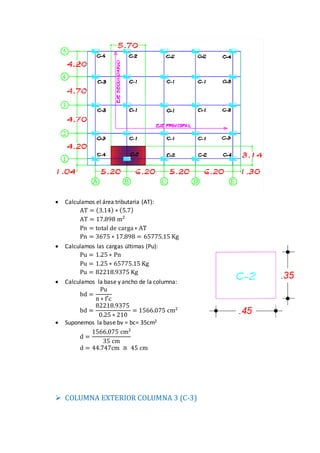

11.  Calculamos el área tributaria (AT):
AT = (3.14) ∗ (5.7)
AT = 17.898 m2
Pn = total de carga∗ AT
Pn = 3675 ∗ 17.898 = 65775.15 Kg
 Calculamos las cargas últimas (Pu):
Pu = 1.25 ∗ Pn
Pu = 1.25 ∗ 65775.15 Kg
Pu = 82218.9375 Kg
 Calculamos la base y ancho de la columna:
bd =
Pu
n ∗ f′c
bd =
82218.9375
0.25 ∗ 210
= 1566.075 cm2
 Suponemos la base bv = bc= 35cm2
d =
1566.075 cm2
35 cm
d = 44.747cm ≅ 45 cm
 COLUMNA EXTERIOR COLUMNA 3 (C-3)

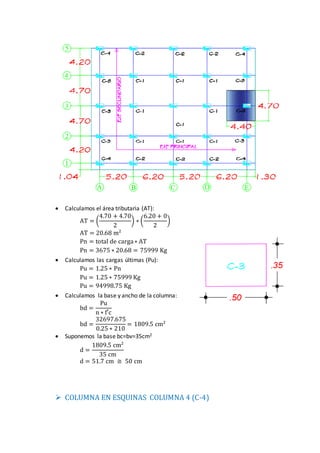

12.  Calculamos el área tributaria (AT):
AT = (
4.70 + 4.70
2
) ∗ (
6.20 + 0
2
)
AT = 20.68 m2
Pn = total de carga∗ AT
Pn = 3675 ∗ 20.68 = 75999 Kg
 Calculamos las cargas últimas (Pu):
Pu = 1.25 ∗ Pn
Pu = 1.25 ∗ 75999 Kg
Pu = 94998.75 Kg
 Calculamos la base y ancho de la columna:
bd =
Pu
n ∗ f′c
bd =
32697.675
0.25 ∗ 210
= 1809.5 cm2
 Suponemos la base bc=bv=35cm2
d =
1809.5 cm2
35 cm
d = 51.7 cm ≅ 50 cm
 COLUMNA EN ESQUINAS COLUMNA 4 (C-4)

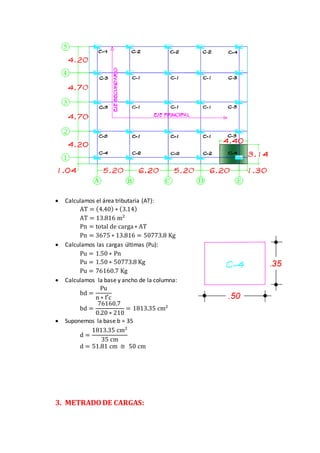

13.  Calculamos el área tributaria (AT):
AT = (4.40) ∗ (3.14)
AT = 13.816 m2
Pn = total de carga∗ AT
Pn = 3675 ∗ 13.816 = 50773.8 Kg
 Calculamos las cargas últimas (Pu):
Pu = 1.50 ∗ Pn
Pu = 1.50 ∗ 50773.8 Kg
Pu = 76160.7 Kg
 Calculamos la base y ancho de la columna:
bd =
Pu
n ∗ f′c
bd =
76160.7
0.20 ∗ 210
= 1813.35 cm2
 Suponemos la base b = 35
d =
1813.35 cm2
35 cm
d = 51.81 cm ≅ 50 cm
3. METRADODE CARGAS:

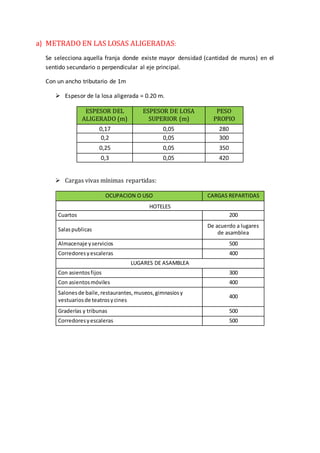

14. a) METRADO EN LAS LOSAS ALIGERADAS:

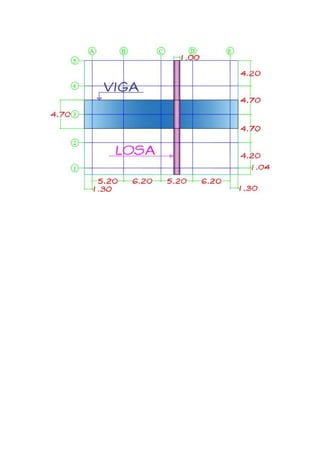

Se selecciona aquella franja donde existe mayor densidad (cantidad de muros) en el
sentido secundario o perpendicular al eje principal.
Con un ancho tributario de 1m
 Espesor de la losa aligerada = 0.20 m.
ESPESOR DEL
ALIGERADO (m)
ESPESOR DE LOSA
SUPERIOR (m)
PESO
PROPIO
0,17 0,05 280
0,2 0,05 300
0,25 0,05 350
0,3 0,05 420
 Cargas vivas mínimas repartidas:
OCUPACION O USO CARGAS REPARTIDAS
HOTELES
Cuartos 200
Salaspublicas
De acuerdo a lugares
de asamblea
Almacenaje yservicios 500
Corredoresyescaleras 400
LUGARES DE ASAMBLEA
Con asientosfijos 300
Con asientosmóviles 400
Salonesde baile,restaurantes,museos,gimnasiosy
vestuariosde teatrosycines
400
Graderías y tribunas 500
Corredoresyescaleras 500
