Este documento presenta el microdiseño curricular para el curso de Análisis de Estructuras de la carrera de Ingeniería Agrícola. El curso tiene una carga de 2 créditos y 48 horas de clase. El objetivo es que los estudiantes aprendan a analizar estructuras indeterminadas utilizando métodos iterativos y matriciales. La evaluación consta de pruebas escritas y trabajos de programación.

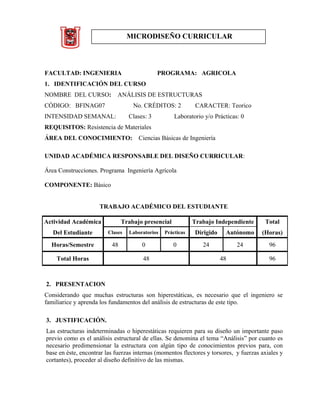

1. MICRODISEÑO CURRICULAR
FACULTAD: INGENIERIA PROGRAMA: AGRICOLA
1. IDENTIFICACIÓN DEL CURSO
NOMBRE DEL CURSO: ANÁLISIS DE ESTRUCTURAS
CÓDIGO: BFINAG07 No. CRÉDITOS: 2 CARACTER: Teorico
INTENSIDAD SEMANAL: Clases: 3 Laboratorio y/o Prácticas: 0
REQUISITOS: Resistencia de Materiales
ÁREA DEL CONOCIMIENTO: Ciencias Básicas de Ingeniería
UNIDAD ACADÉMICA RESPONSABLE DEL DISEÑO CURRICULAR:
Área Construcciones. Programa Ingeniería Agrícola
COMPONENTE: Básico
TRABAJO ACADÉMICO DEL ESTUDIANTE
Actividad Académica
Del Estudiante
Trabajo presencial Trabajo Independiente Total
Clases Laboratorios Prácticas Dirigido Autónomo (Horas)
Horas/Semestre 48 0 0 24 24 96
Total Horas 48 48 96
2. PRESENTACION
Considerando que muchas estructuras son hiperestáticas, es necesario que el ingeniero se
familiarice y aprenda los fundamentos del análisis de estructuras de este tipo.
3. JUSTIFICACIÓN.
Las estructuras indeterminadas o hiperestáticas requieren para su diseño un importante paso
previo como es el análisis estructural de ellas. Se denomina el tema “Análisis” por cuanto es
necesario predimensionar la estructura con algún tipo de conocimientos previos para, con
base en éste, encontrar las fuerzas internas (momentos flectores y torsores, y fuerzas axiales y
cortantes), proceder al diseño definitivo de las mismas.

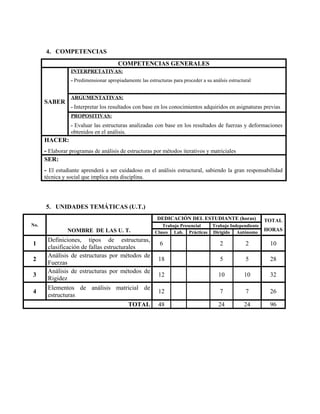

2. 4. COMPETENCIAS
COMPETENCIAS GENERALES
SABER
INTERPRETATIVAS:
- Predimensionar apropiadamente las estructuras para proceder a su análsis estructural
ARGUMENTATIVAS:
- Interpretar los resultados con base en los conocimientos adquiridos en asignaturas previas
PROPOSITIVAS:
- Evaluar las estructuras analizadas con base en los resultados de fuerzas y deformaciones
obtenidos en el análisis.
HACER:
- Elaborar programas de análisis de estructuras por métodos iterativos y matriciales
SER:
- El estudiante aprenderá a ser cuidadoso en el análisis estructural, sabiendo la gran responsabilidad
técnica y social que implica esta disciplina.
5. UNIDADES TEMÁTICAS (U.T.)
No.
NOMBRE DE LAS U. T.
DEDICACIÓN DEL ESTUDIANTE (horas) TOTAL
HORAS
Trabajo Presencial Trabajo Independiente
Clases Lab. Prácticas Dirigido Autónomo
1 Definiciones, tipos de estructuras,
clasificación de fallas estructurales 6 2 2 10
2 Análisis de estructuras por métodos de
Fuerzas 18 5 5 28
3 Análisis de estructuras por métodos de
Rigidez 12 10 10 32
4 Elementos de análisis matricial de
estructuras 12 7 7 26
TOTAL 48 24 24 96

3. 6. PROGRAMACIÓN POR UNIDADES TEMÁTICAS (U.T.)
U.T. SEMANA CONTENIDOS TEMÁTICOS
ACTIVIDADES Y ESTRATEGIAS
PEDAGÓGICAS H.T.P. H.T.I.
1 1 Definiciones, tipos de estructuras y
materiales, códigos.
Clase magistral. Solución de ejercicios en clase y
en casa. 3 2
1 2 Grados de indeterminación cinemática
y dinámica. Tipos de fallas.
Clase magistral. Solución de ejercicios en clase y
en casa. 3 2
2 3
Leyes de Maxwel y Betti. Concepto de
energía. Trabajo virtual. Teorema de
Castigliano
Clase magistral. Solución de ejercicios en clase y
en casa. 3 1
2 4
Aplicaciones del Teorema de
Castigliano. Método de la carga
unitaria para armaduras
Clase magistral. Solución de ejercicios en clase y
en casa. 3 1
2 5 Método de Mohr para deflexiones de
vigas.
Clase magistral. Solución de ejercicios en clase y
en casa. 3 2
2 6 Teoremas de Area - Momentos.
Aplicaciones.
Clase magistral. Solución de ejercicios en clase y
en casa. 3 2
2 7 Viga conjugada. Aplicaciones. Cálculo de
momentos de empotramiento de vigas.
Clase magistral. Solución de ejercicios en clase y
en casa. 3 2
2 8 Ecuación de los tres momentos. Clase magistral. Solución de ejercicios en clase y
en casa. 3 2
3 9 Métodos de rigidez. Ecuaciones de
ángulos de giro y deflexión.
Clase magistral. Solución de ejercicios en clase y
en casa. 3 5
3 10 Método de Cross. Clase magistral. Solución de ejercicios en clase y
en casa. 3 5

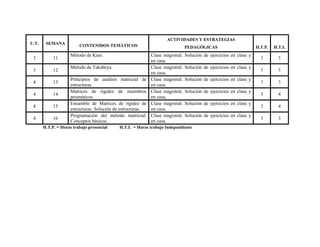

4. U.T. SEMANA CONTENIDOS TEMÁTICOS
ACTIVIDADES Y ESTRATEGIAS
PEDAGÓGICAS H.T.P. H.T.I.
3 11 Método de Kani. Clase magistral. Solución de ejercicios en clase y
en casa. 3 5
3 12 Método de Takabeya. Clase magistral. Solución de ejercicios en clase y
en casa. 3 5
4 13 Principios de análisis matricial de
estructuras
Clase magistral. Solución de ejercicios en clase y
en casa. 3 3
4 14 Matrices de rigidez de miembros
prismáticos
Clase magistral. Solución de ejercicios en clase y
en casa. 3 4
4 15 Ensamble de Matrices de rigidez de
estructuras. Solución de estructuras.
Clase magistral. Solución de ejercicios en clase y
en casa. 3 4
4 16 Programación del método matricial.
Conceptos básicos.
Clase magistral. Solución de ejercicios en clase y
en casa. 3 3
H.T.P. = Horas trabajo presencial H.T.I. = Horas trabajo Independiente

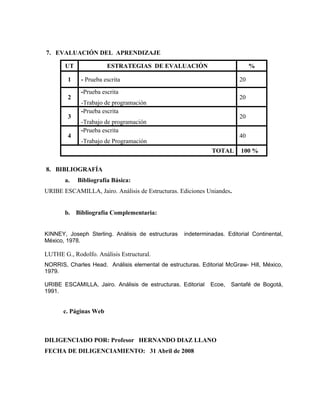

5. 7. EVALUACIÓN DEL APRENDIZAJE
UT ESTRATEGIAS DE EVALUACIÓN %
1 - Prueba escrita 20
2
-Prueba escrita
-Trabajo de programación
20
3
-Prueba escrita
-Trabajo de programación
20
4
-Prueba escrita
-Trabajo de Programación
40
TOTAL 100 %
8. BIBLIOGRAFÍA
a. Bibliografía Básica:
URIBE ESCAMILLA, Jairo. Análisis de Estructuras. Ediciones Uniandes.
b. Bibliografía Complementaria:
KINNEY, Joseph Sterling. Anàlisis de estructuras indeterminadas. Editorial Continental,
México, 1978.
LUTHE G., Rodolfo. Análisis Estructural.
NORRIS, Charles Head. Análisis elemental de estructuras. Editorial McGraw- Hill, México,
1979.
URIBE ESCAMILLA, Jairo. Análisis de estructuras. Editorial Ecoe, Santafé de Bogotá,
1991.
c. Páginas Web
DILIGENCIADO POR: Profesor HERNANDO DIAZ LLANO
FECHA DE DILIGENCIAMIENTO: 31 Abril de 2008
