1. Universidad de Chile
Teoría Avanzado 1:
«la ciudad pensada,
la cuidad construida»
análisis: PLAZA
plaza YUNGAY Profesora:
Magdalena Undurraga
«Chile agradecido de sus hijos por sus virtudes cívicas y guerreras»
Grupo:
Fernando Contreras
Francisca Delgado
Andrea Pérez
Natalia Rozas
Mario Salinas

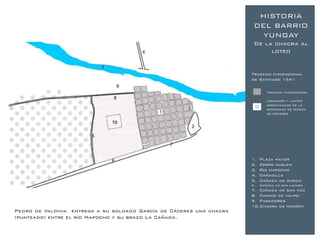

2. HISTORIA
DEL BARRIO
YUNGAY
De la chacra al
loteo
Trazado fundacional
de Santiago 1541
Trazado fundacional
Ubicación y limites
aproximados de la
propiedad de García
de Cáceres
1. Plaza mayor
2. Cerro huelen
3. Rio mapocho
4. Cañadilla
5. Cañada de garcia
6. Cañada de san lazaro
7. Cañada de san fco
8. Camino de valpo.
9. Paradores
10.Chacra de monroy
Pedro de Valdivia entrega a su soldado García de Cáceres una chacra
(punteado) entre el río Mapocho y su brazo La Cañada.

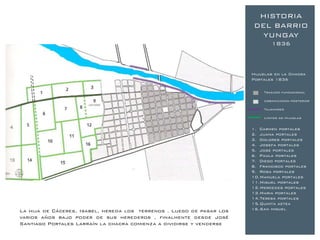

3. HISTORIA
DEL BARRIO
YUNGAY
1836
Hijuelas en la Chacra
Portales 1836
Trazado fundacional
Urbanizacion posterior
Tajamares
Limites de Hijuelas
1. Carmen portales
2. Juana portales
3. Dolores portales
4. Josefa portales
5. Jose portales
6. Paula portales
7. Diego portales
8. Francisco portales
9. Rosa portales
10.Manuela portales
11.Miguel portales
12.Mercedes portales
13.Maria portales
14.Teresa portales
15.Quinta aetea
La hija de Cáceres, Isabel, hereda los terrenos . Luego de pasar los 16.San miguel
varios años bajo poder de sus herederos , finalmente desde José
Santiago Portales Larraín la chacra comienza a dividirse y venderse

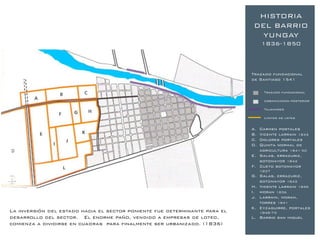

4. HISTORIA
DEL BARRIO
YUNGAY
1836-1850
Trazado fundacional
de Santiago 1541
Trazado fundacional
Urbanizacion posterior
Tajamares
Limites de lotes
A. Carmen portales
B. Vicente larrain 1842
C. Dolores portales
D. Quinta normal de
agricultura 1841-50
E. Salas, errazuriz,
sotomayor 1842
F. Cueto sotomayor
1837
G. Salas, errazuriz,
sotomayor 1842
H. Vicente larrain 1836
I. moran 1836
J. Larrain, moran,
torres 1841
K. Eyzaguirre, portales
La inversión del estado hacia el sector poniente fue determinante para el 1848-73
desarrollo del sector. El enorme paño, vendido a empresas de loteo, L. Barrio san miguel
comienza a dividirse en cuadras para finalmente ser urbanizado. (1836)
5. HISTORIA
DEL BARRIO
YUNGAY
1850
Trazado fundacional
de Santiago 1541
Trazado fundacional
Urbanizacion posterior
Tajamares
Barrio yungay
1. Plaza yungay
2. Iglesia san
saturnino
3. Chacras del barrio
yungay (av. Portales)
4. Escuela normal de
preceptores
5. Barrio guanguali
6. Basurales
La empresa loteadora de Juan de la Cruz Sotomayor compró la hijuela de Diego 7. Callejón de negrete
Portales , en ella se forma el barrio, contemplándose terrenos para una iglesia ,y (av. Brasil)
una plaza . 8. Iglesia de
Bajo el decreto presidencial de Joaquín Prieto el 5 de Abril de 1839 se oficializa la capuchinos
existencia del barrio.
El Barrio Yungay es el segundo barrio planificado en la historia de Santiago, luego
del centro fundacional.

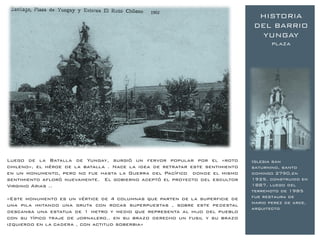

6. 1902
HISTORIA
DEL BARRIO
YUNGAY
plaza
Luego de la Batalla de Yungay, surgió un fervor popular por el «roto Iglesia san
chileno», el héroe de la batalla . Nace la idea de retratar este sentimiento saturnino, santo
en un monumento, pero no fue hasta la Guerra del Pacífico donde el mismo domingo 2790,en
sentimiento afloró nuevamente. El gobierno aceptó el proyecto del escultor 1925. construido en
Virginio Arias .. 1887, luego del
terremoto de 1985
«Este monumento es un vértice de 4 columnas que parten de la superficie de fue restaura de
mario perez de arce,
una pila imitando una gruta con rocas superpuestas , sobre este pedestal
arquitecto
descansa una estatua de 1 metro y medio que representa al hijo del pueblo
con su típico traje de jornalero.. en su brazo derecho un fusil y su brazo
izquierdo en la cadera , con actitud soberbia»

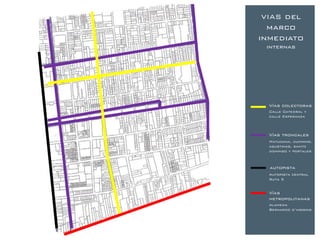

8. VIAS del
marco
inmediato
internas
Vías colectoras
Calle Catedral y
calle Esperanza
Vías troncales
Matucana, cumming,
agustinas, santo
domingo y portales
autopista
Autopista central
Ruta 5
Vías
metropolitanas
Alameda
Bernardo o’higgins

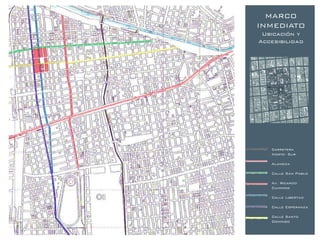

9. VIALIDAD y
ACCESIBILIDAD
3
1 1.Barrio Yungay
2
2.En los sentidos
oriente-poniente ,
las calles Santo
Domingo y Portales
comunican con
Santiago Centro.
y Quinta Normal
3.Matucana,
Ricardo Cumming y
Libertad conectan
de norte a sur con
el barrio República
y Yungay Norte.
4 4. Calle exposición
conecta con el
lado sur de la
Alameda.

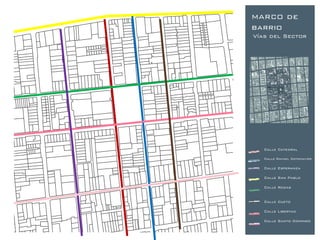

11. MARCO de
barrio
Vías del Sector
Calle Catedral
Calle Rafael Sotomayor
Calle Esperanza
Calle San Pablo
Calle Rozas
Calle Cueto
Calle Libertad
Calle Santo Domingo

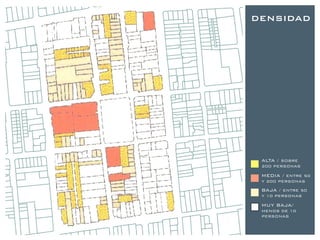

12. DENSIDAD
ALTA / SOBRE
200 PERSONAS
MEDIA / ENTRE 50
Y 200 PERSONAS
BAJA / ENTRE 50
Y 10 PERSONAS
MUY BAJA/
MENOS DE 10
PERSONAS

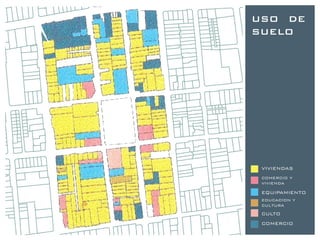

13. USO DE
SUELO
VIVIENDAS
COMERCIO Y
VIVIENDA
EQUIPAMIENTO
EDUCACION Y
CULTURA
CULTO
COMERCIO

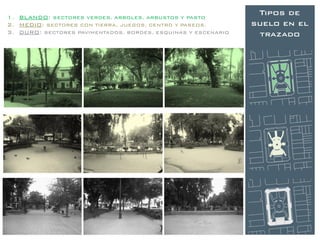

24. 1. BLANDO: SECTORES VERDES, ARBOLES, ARBUSTOS Y PASTO
Tipos de
2. MEDIO: SECTORES CON TIERRA, JUEGOS, CENTRO Y PASEOS. suelo en el
3. DURO: SECTORES PAVIMENTADOS, BORDES, ESQUINAS Y ESCENARIO trazado

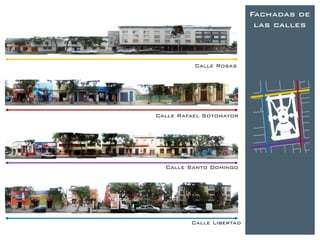

25. Fachadas de
las calles
Calle Rosas
Calle Rafael Sotomayoror
Calle Santo Domingo
Calle Libertad

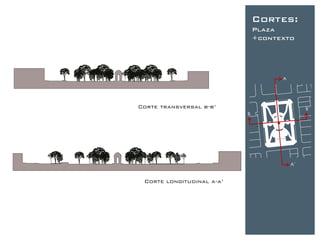

26. Cortes:
Plaza
+contexto
A
Corte transversal b-b’ B´
B
A´
Corte longitudinal a-a’

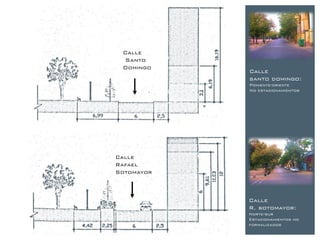

27. Calle
Santo
Domingo
Calle
santo domingo:
Poniente-oriente
No estacionamientos
Calle
Rafael
Sotomayoror
Calle
R. sotomayor:
Norte-sur
Estacionamientos no
formalizados
28. Calle Rosas
Calle
Rosas:
Oriente-poniente
No estacionamientos
Calle Libertad
Calle
libertad:
Sur-norte
Estacionamientos no
formalizados

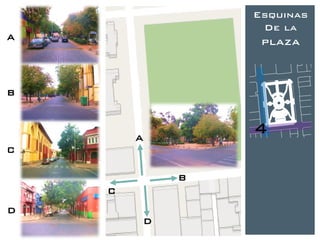

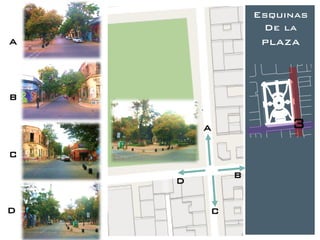

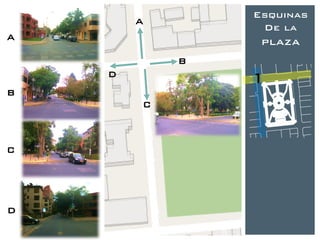

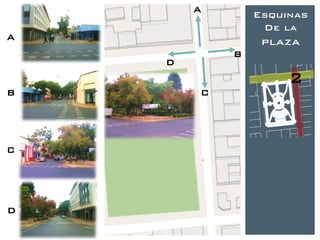

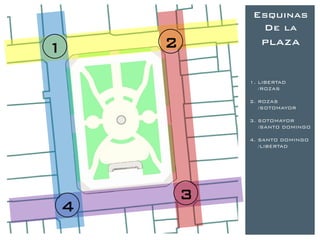

29. Esquinas
De la
1 2 plaza
1. LIBERTAD
/ROZAS
2. ROZAS
/SOTOMAYOR
3. SOTOMAYOR
/SANTO DOMINGO
4. SANTO DOMINGO
/LIBERTAD
3
4

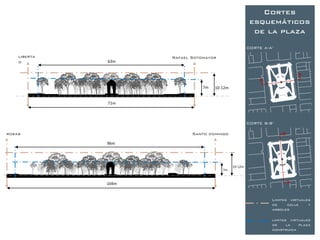

34. Cortes
esquemáticos
de la plaza
CORTE A-A’
liberta Rafael Sotomayor
d 63m
7m 10-12m
71m
CORTE B-B’
rosas Santo domingo
96m
10-12m
7m
104m
Limites virtuales
de calle y
arboles
limites virtuales
de la plaza
construida
35. ANALISIS DE
CORTE A-A’
7,3m
2,21m 4,42m 23,7m 3,3m
2
1 3 4
1 2 3 4
jardineras
20cm
40cm
calle Vereda de
221cm la plaza
Desnivel (pendiente 10° aprox.)
36. ANALISIS DE
CORTE b-b’
7,3m
3,3m 28,7m 3,63m 7,0m 2,21m
2
4
1 2 3 4 1 3
Elemento de transito
75cm
20cm
40cm
Vereda de calle
la plaza 221cm
Desnivel (pendiente 10° aprox.)

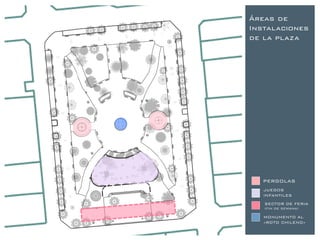

41. Áreas de
Instalaciones
de la plaza
PERGOLAS
JUEGOS
INFANTILES
SECTOR DE FERIA
(FIN DE SEMANA)
MONUMENTO AL
«ROTO CHILENO»

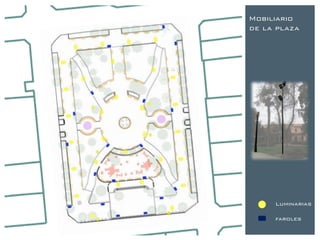

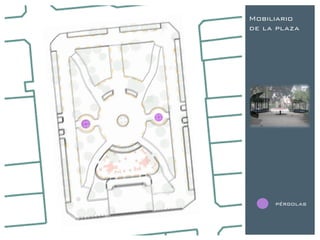

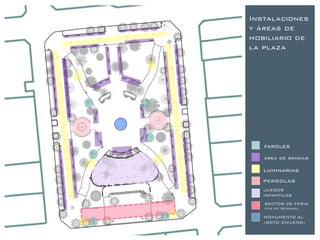

42. Instalaciones
y áreas de
mobiliario de
la plaza
faroles
área de bancas
luminarias
PERGOLAS
JUEGOS
INFANTILES
SECTOR DE FERIA
(FIN DE SEMANA)
MONUMENTO AL
«ROTO CHILENO»
