Septiembre 2010   arquitecto Manuel Ortiz Garmendez
URBANISMO VI

DISEÑO URBANO

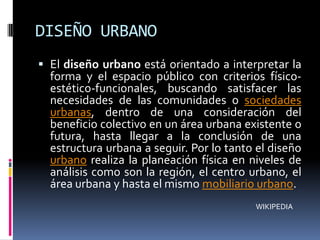

DISEÑO URBANO
 El diseño urbano está orientado a interpretar la
  forma y el espacio público con criterios físico-
  estético-funcionales, buscando satisfacer las
  necesidades de las comunidades o sociedades
  urbanas, dentro de una consideración del
  beneficio colectivo en un área urbana existente o
  futura, hasta llegar a la conclusión de una
  estructura urbana a seguir. Por lo tanto el diseño
  urbano realiza la planeación física en niveles de
  análisis como son la región, el centro urbano, el
  área urbana y hasta el mismo mobiliario urbano.
                                          WIKIPEDIA

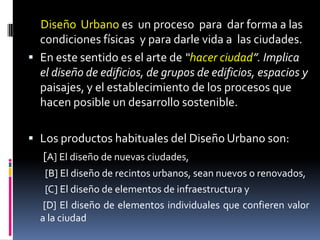

Diseño Urbano es un proceso para dar forma a las
  condiciones físicas y para darle vida a las ciudades.
 En este sentido es el arte de “hacer ciudad”. Implica
  el diseño de edificios, de grupos de edificios, espacios y
  paisajes, y el establecimiento de los procesos que
  hacen posible un desarrollo sostenible.

 Los productos habituales del Diseño Urbano son:
   [A] El diseño de nuevas ciudades,
    [B] El diseño de recintos urbanos, sean nuevos o renovados,
    [C] El diseño de elementos de infraestructura y
   [D] El diseño de elementos individuales que confieren valor
  a la ciudad

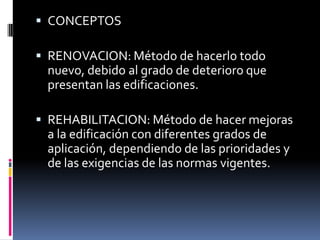

 CONCEPTOS

 RENOVACION: Método de hacerlo todo
  nuevo, debido al grado de deterioro que
  presentan las edificaciones.

 REHABILITACION: Método de hacer mejoras
  a la edificación con diferentes grados de
  aplicación, dependiendo de las prioridades y
  de las exigencias de las normas vigentes.

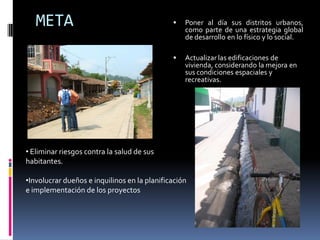

META                                          Poner al día sus distritos urbanos,
                                                  como parte de una estrategia global
                                                  de desarrollo en lo físico y lo social.

                                                 Actualizar las edificaciones de
                                                  vivienda, considerando la mejora en
                                                  sus condiciones espaciales y
                                                  recreativas.




• Eliminar riesgos contra la salud de sus
habitantes.

•Involucrar dueños e inquilinos en la planificación
e implementación de los proyectos

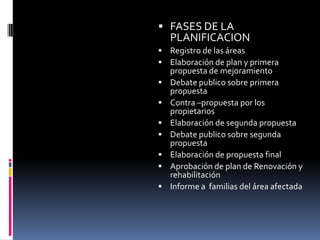

 FASES DE LA
    PLANIFICACION
 Registro de las áreas
 Elaboración de plan y primera
    propuesta de mejoramiento
   Debate publico sobre primera
    propuesta
   Contra –propuesta por los
    propietarios
   Elaboración de segunda propuesta
   Debate publico sobre segunda
    propuesta
   Elaboración de propuesta final
   Aprobación de plan de Renovación y
    rehabilitación
   Informe a familias del área afectada

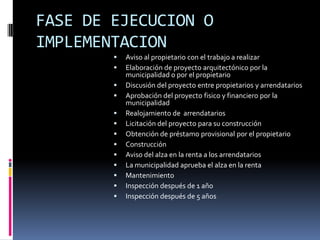

FASE DE EJECUCION O
IMPLEMENTACION
           Aviso al propietario con el trabajo a realizar
           Elaboración de proyecto arquitectónico por la
            municipalidad o por el propietario
           Discusión del proyecto entre propietarios y arrendatarios
           Aprobación del proyecto fisico y financiero por la
            municipalidad
           Realojamiento de arrendatarios
           Licitación del proyecto para su construcción
           Obtención de préstamo provisional por el propietario
           Construcción
           Aviso del alza en la renta a los arrendatarios
           La municipalidad aprueba el alza en la renta
           Mantenimiento
           Inspección después de 1 año
           Inspección después de 5 años

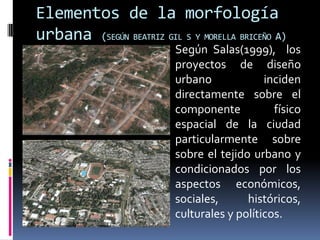

Elementos de la morfología
urbana (SEGÚN BEATRIZ GIL S Y MORELLA BRICEÑO A)
                         Según Salas(1999), los
                          proyectos de diseño
                          urbano             inciden
                          directamente sobre el
                          componente           físico
                          espacial de la ciudad
                          particularmente sobre
                          sobre el tejido urbano y
                          condicionados por los
                          aspectos económicos,
                          sociales,      históricos,
                          culturales y políticos.

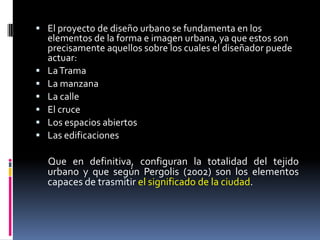

 El proyecto de diseño urbano se fundamenta en los
    elementos de la forma e imagen urbana, ya que estos son
    precisamente aquellos sobre los cuales el diseñador puede
    actuar:
   La Trama
   La manzana
   La calle
   El cruce
   Los espacios abiertos
   Las edificaciones

    Que en definitiva, configuran la totalidad del tejido
    urbano y que según Pergolis (2002) son los elementos
    capaces de trasmitir el significado de la ciudad.

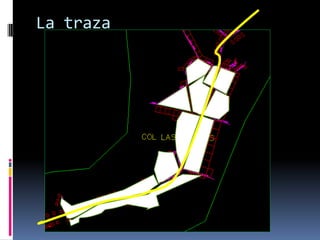

La traza

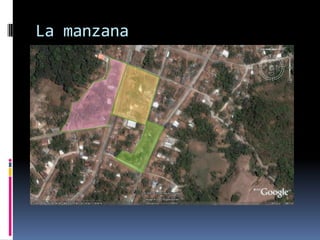

La manzana

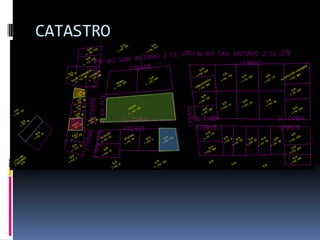

CATASTRO

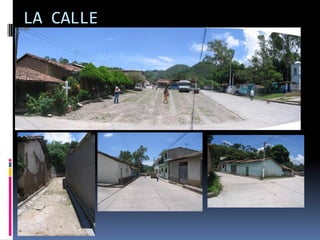

LA CALLE

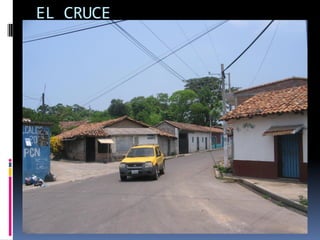

EL CRUCE

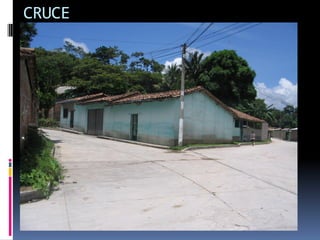

CRUCE

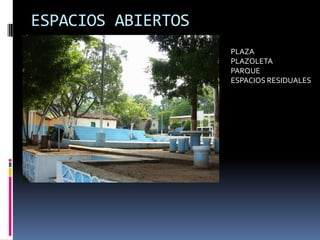

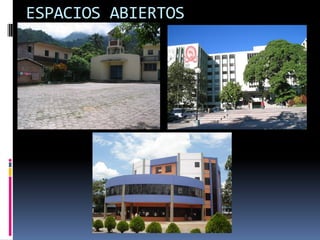

ESPACIOS ABIERTOS

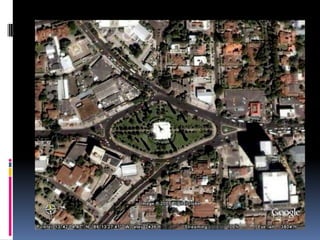

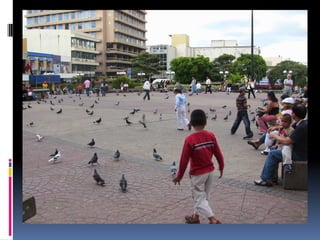

                    PLAZA
                    PLAZOLETA
                    PARQUE
                    ESPACIOS RESIDUALES
ESPACIOS ABIERTOS

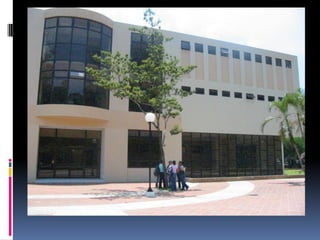

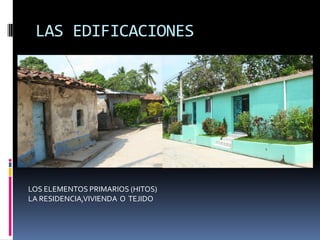

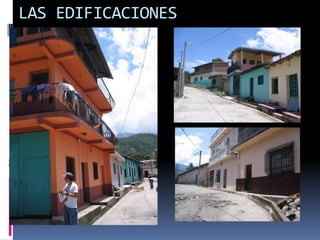

LAS EDIFICACIONES




LOS ELEMENTOS PRIMARIOS (HITOS)
LA RESIDENCIA,VIVIENDA O TEJIDO
LAS EDIFICACIONES

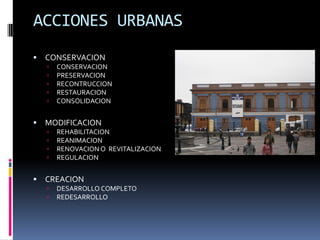

ACCIONES URBANAS
   CONSERVACION
       CONSERVACION
       PRESERVACION
       RECONTRUCCION
       RESTAURACION
       CONSOLIDACION


   MODIFICACION
       REHABILITACION
       REANIMACION
       RENOVACION O REVITALIZACION
       REGULACION


   CREACION
       DESARROLLO COMPLETO
       REDESARROLLO
PROCESOS DE INTERVENCION

 A) NIVELES DE INTERVENCION
   Correspondencias métricas, geométricas y de proporción.
   Reiteración de recursos figurativos
   Homologación de las elecciones formales ( tipología)

 B) PATRONES DE ACTUACION
     Conformación del tejido urbano
     Oclusión del espacio urbano
     Continuidad de la imagen
     Recreación de formas tipológicas
     Colisión de estructuras formales

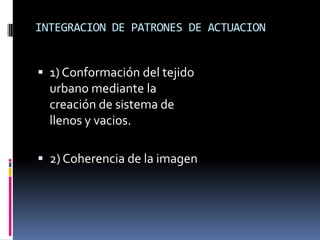

INTEGRACION DE PATRONES DE ACTUACION


 1) Conformación del tejido
  urbano mediante la
  creación de sistema de
  llenos y vacios.

 2) Coherencia de la imagen
REFLEXION
GRACIAS

Más contenido relacionado

La actualidad más candente

ANALISIS DEL PLAN DE DESARROLLO DE TRUJILLO
ANALISIS DEL PLAN DE DESARROLLO DE TRUJILLOANALISIS DEL PLAN DE DESARROLLO DE TRUJILLO
ANALISIS DEL PLAN DE DESARROLLO DE TRUJILLORuber Santamaria Pelaez

Programa Arquitectónico Completo
Programa Arquitectónico CompletoPrograma Arquitectónico Completo
Programa Arquitectónico Completogrupo23upc

Programa arquitectonico
Programa arquitectonicoPrograma arquitectonico
Programa arquitectonico_mg_

Intervencion Urbano - Arquitectonica, Caso Cercado de Lima- Barrios Altos
Intervencion Urbano - Arquitectonica, Caso Cercado de Lima- Barrios AltosIntervencion Urbano - Arquitectonica, Caso Cercado de Lima- Barrios Altos
Intervencion Urbano - Arquitectonica, Caso Cercado de Lima- Barrios AltosDjasick Emir Velazco Huaytalla

Ambiente y Confortabilidad en al Ámbito Urbano - Tema 1 Clase 3
Ambiente y Confortabilidad en al Ámbito Urbano - Tema 1 Clase 3Ambiente y Confortabilidad en al Ámbito Urbano - Tema 1 Clase 3
Ambiente y Confortabilidad en al Ámbito Urbano - Tema 1 Clase 3Ricardo Cuberos Mejía

Análisis de la reglamentación del Centro Histórico de Lima
Análisis de la reglamentación del Centro Histórico de LimaAnálisis de la reglamentación del Centro Histórico de Lima
Análisis de la reglamentación del Centro Histórico de LimaOlenka Lozada

Estrategias proyectuales
Estrategias proyectualesEstrategias proyectuales
Estrategias proyectualesarq_d_d

Morfologia urbana
Morfologia urbanaMorfologia urbana
Morfologia urbanacopybird

La idea rectora en arquitectura. toma de partido
La  idea rectora en arquitectura.  toma de partido La  idea rectora en arquitectura.  toma de partido
La idea rectora en arquitectura. toma de partido Julio Ramirez

Estructura Urbana -Chiclayo- Piura -TEORIAS Y PLANES URBANOS.1.pdf
Estructura Urbana -Chiclayo- Piura -TEORIAS Y PLANES URBANOS.1.pdfEstructura Urbana -Chiclayo- Piura -TEORIAS Y PLANES URBANOS.1.pdf
Estructura Urbana -Chiclayo- Piura -TEORIAS Y PLANES URBANOS.1.pdfJosverVicenteChincha

Seminario de urbanismo trama urbana - monografia final
Seminario de urbanismo   trama urbana - monografia finalSeminario de urbanismo   trama urbana - monografia final
Seminario de urbanismo trama urbana - monografia finalRicardo Daniel Vargas Moscol

El planteamiento del problema arquitectónico, 11 pasos paso 1
El planteamiento del problema arquitectónico, 11 pasos paso 1El planteamiento del problema arquitectónico, 11 pasos paso 1
El planteamiento del problema arquitectónico, 11 pasos paso 1Gusstock Concha Flores

Centro Cultural Gabriela Mistral 2010
Centro Cultural Gabriela Mistral 2010Centro Cultural Gabriela Mistral 2010
Centro Cultural Gabriela Mistral 2010monsegilabert


La actualidad más candente (20)

ANALISIS DEL PLAN DE DESARROLLO DE TRUJILLO
ANALISIS DEL PLAN DE DESARROLLO DE TRUJILLOANALISIS DEL PLAN DE DESARROLLO DE TRUJILLO
ANALISIS DEL PLAN DE DESARROLLO DE TRUJILLO

Análisis funcional
Análisis funcionalAnálisis funcional
Análisis funcional

LAMINA 5 PROYECTO DE ARQUITECTURA EN GALAPA
LAMINA 5 PROYECTO DE ARQUITECTURA EN GALAPALAMINA 5 PROYECTO DE ARQUITECTURA EN GALAPA
LAMINA 5 PROYECTO DE ARQUITECTURA EN GALAPA

Morfología urbana
Morfología urbanaMorfología urbana
Morfología urbana

Programa Arquitectónico Completo
Programa Arquitectónico CompletoPrograma Arquitectónico Completo
Programa Arquitectónico Completo

Programa arquitectonico
Programa arquitectonicoPrograma arquitectonico
Programa arquitectonico

Intervencion Urbano - Arquitectonica, Caso Cercado de Lima- Barrios Altos
Intervencion Urbano - Arquitectonica, Caso Cercado de Lima- Barrios AltosIntervencion Urbano - Arquitectonica, Caso Cercado de Lima- Barrios Altos
Intervencion Urbano - Arquitectonica, Caso Cercado de Lima- Barrios Altos

Ambiente y Confortabilidad en al Ámbito Urbano - Tema 1 Clase 3
Ambiente y Confortabilidad en al Ámbito Urbano - Tema 1 Clase 3Ambiente y Confortabilidad en al Ámbito Urbano - Tema 1 Clase 3
Ambiente y Confortabilidad en al Ámbito Urbano - Tema 1 Clase 3

Análisis de la reglamentación del Centro Histórico de Lima
Análisis de la reglamentación del Centro Histórico de LimaAnálisis de la reglamentación del Centro Histórico de Lima
Análisis de la reglamentación del Centro Histórico de Lima

Estrategias proyectuales
Estrategias proyectualesEstrategias proyectuales
Estrategias proyectuales

Clase de RNE
Clase de RNEClase de RNE
Clase de RNE

Analisis terreno
Analisis terrenoAnalisis terreno
Analisis terreno

Analisis de sitio
Analisis de sitioAnalisis de sitio
Analisis de sitio

Teorias urbanas
Teorias urbanasTeorias urbanas
Teorias urbanas

Morfologia urbana
Morfologia urbanaMorfologia urbana
Morfologia urbana

La idea rectora en arquitectura. toma de partido
La  idea rectora en arquitectura.  toma de partido La  idea rectora en arquitectura.  toma de partido
La idea rectora en arquitectura. toma de partido

Estructura Urbana -Chiclayo- Piura -TEORIAS Y PLANES URBANOS.1.pdf
Estructura Urbana -Chiclayo- Piura -TEORIAS Y PLANES URBANOS.1.pdfEstructura Urbana -Chiclayo- Piura -TEORIAS Y PLANES URBANOS.1.pdf
Estructura Urbana -Chiclayo- Piura -TEORIAS Y PLANES URBANOS.1.pdf

Seminario de urbanismo trama urbana - monografia final
Seminario de urbanismo   trama urbana - monografia finalSeminario de urbanismo   trama urbana - monografia final
Seminario de urbanismo trama urbana - monografia final

El planteamiento del problema arquitectónico, 11 pasos paso 1
El planteamiento del problema arquitectónico, 11 pasos paso 1El planteamiento del problema arquitectónico, 11 pasos paso 1
El planteamiento del problema arquitectónico, 11 pasos paso 1

Centro Cultural Gabriela Mistral 2010
Centro Cultural Gabriela Mistral 2010Centro Cultural Gabriela Mistral 2010
Centro Cultural Gabriela Mistral 2010


Similar a Diseño Urbano Manuel Ortiz

Arquitectura y urbanismo
Arquitectura y urbanismoArquitectura y urbanismo
Arquitectura y urbanismohigh school

Espacioshabitables
EspacioshabitablesEspacioshabitables
Espacioshabitablesmonsterider

Seminario de-urbanismo-seaside
Seminario de-urbanismo-seasideSeminario de-urbanismo-seaside
Seminario de-urbanismo-seasideRandy Pinedo

Urbanismo sustentable
Urbanismo sustentableUrbanismo sustentable
Urbanismo sustentableCarlos Guerra

Libro criterios de diseño urbano
Libro criterios de diseño urbanoLibro criterios de diseño urbano
Libro criterios de diseño urbanoOTELLO PERROZZI

62692283 manual-operativo-del-estudio-de-impacto-ambiental
62692283 manual-operativo-del-estudio-de-impacto-ambiental62692283 manual-operativo-del-estudio-de-impacto-ambiental
62692283 manual-operativo-del-estudio-de-impacto-ambientalMIO1967

PRESENTACION GRUPO 1_SUGERENCIAS Y OBS.pptx
PRESENTACION GRUPO 1_SUGERENCIAS Y OBS.pptxPRESENTACION GRUPO 1_SUGERENCIAS Y OBS.pptx
PRESENTACION GRUPO 1_SUGERENCIAS Y OBS.pptxvictorcalderon98

UTP Planeamiento y territorio
UTP Planeamiento y territorioUTP Planeamiento y territorio
UTP Planeamiento y territorioDhavid1

ANALISIS DECRETO 012-2022
ANALISIS DECRETO 012-2022ANALISIS DECRETO 012-2022
ANALISIS DECRETO 012-2022yasmincueto11

Introduccion al urbanismo (el urbanismo en una disciplina multidimencional)
Introduccion al urbanismo (el urbanismo en una disciplina multidimencional)Introduccion al urbanismo (el urbanismo en una disciplina multidimencional)
Introduccion al urbanismo (el urbanismo en una disciplina multidimencional)Jaime Quintana

Urbanismo II, Unidad III, Parte 2
Urbanismo II, Unidad III, Parte 2Urbanismo II, Unidad III, Parte 2
Urbanismo II, Unidad III, Parte 2Cesar Castellano

PRESENTACION TESIS URBANA FINAL 001.pptx
PRESENTACION TESIS URBANA FINAL 001.pptxPRESENTACION TESIS URBANA FINAL 001.pptx
PRESENTACION TESIS URBANA FINAL 001.pptxSagbayAndrea


Similar a Diseño Urbano Manuel Ortiz (20)

Arquitectura y urbanismo
Arquitectura y urbanismoArquitectura y urbanismo
Arquitectura y urbanismo

Espacioshabitables
EspacioshabitablesEspacioshabitables
Espacioshabitables

Seminario de-urbanismo-seaside
Seminario de-urbanismo-seasideSeminario de-urbanismo-seaside
Seminario de-urbanismo-seaside

pdu
pdupdu
pdu

Urbanismo sustentable
Urbanismo sustentableUrbanismo sustentable
Urbanismo sustentable

Normativas+urbanas+stgo
Normativas+urbanas+stgoNormativas+urbanas+stgo
Normativas+urbanas+stgo

Libro criterios de diseño urbano
Libro criterios de diseño urbanoLibro criterios de diseño urbano
Libro criterios de diseño urbano

Plan urbano
Plan urbanoPlan urbano
Plan urbano

62692283 manual-operativo-del-estudio-de-impacto-ambiental
62692283 manual-operativo-del-estudio-de-impacto-ambiental62692283 manual-operativo-del-estudio-de-impacto-ambiental
62692283 manual-operativo-del-estudio-de-impacto-ambiental

PRESENTACION GRUPO 1_SUGERENCIAS Y OBS.pptx
PRESENTACION GRUPO 1_SUGERENCIAS Y OBS.pptxPRESENTACION GRUPO 1_SUGERENCIAS Y OBS.pptx
PRESENTACION GRUPO 1_SUGERENCIAS Y OBS.pptx

Clase 1
Clase 1Clase 1
Clase 1

PLAN ESPECÍFICO
PLAN ESPECÍFICOPLAN ESPECÍFICO
PLAN ESPECÍFICO

UTP Planeamiento y territorio
UTP Planeamiento y territorioUTP Planeamiento y territorio
UTP Planeamiento y territorio

ANALISIS DECRETO 012-2022
ANALISIS DECRETO 012-2022ANALISIS DECRETO 012-2022
ANALISIS DECRETO 012-2022

G2_S1_ANALISIS.pdf
G2_S1_ANALISIS.pdfG2_S1_ANALISIS.pdf
G2_S1_ANALISIS.pdf

710512.1a
710512.1a710512.1a
710512.1a

Introduccion al urbanismo (el urbanismo en una disciplina multidimencional)
Introduccion al urbanismo (el urbanismo en una disciplina multidimencional)Introduccion al urbanismo (el urbanismo en una disciplina multidimencional)
Introduccion al urbanismo (el urbanismo en una disciplina multidimencional)

Urbanismo II, Unidad III, Parte 2
Urbanismo II, Unidad III, Parte 2Urbanismo II, Unidad III, Parte 2
Urbanismo II, Unidad III, Parte 2

Urbanismo
UrbanismoUrbanismo
Urbanismo

PRESENTACION TESIS URBANA FINAL 001.pptx
PRESENTACION TESIS URBANA FINAL 001.pptxPRESENTACION TESIS URBANA FINAL 001.pptx
PRESENTACION TESIS URBANA FINAL 001.pptx


Más de Jimy Choque Jarro

Más de Jimy Choque Jarro (6)

Diseño estructural de muros de contención
Diseño estructural de muros de contenciónDiseño estructural de muros de contención
Diseño estructural de muros de contención

Vitruvio ecologico
Vitruvio ecologicoVitruvio ecologico
Vitruvio ecologico

Vitruvio ecologico
Vitruvio ecologicoVitruvio ecologico
Vitruvio ecologico

El emplazamiento
El emplazamientoEl emplazamiento
El emplazamiento

Como hacer un informe o reporte
Como hacer un informe o reporteComo hacer un informe o reporte
Como hacer un informe o reporte

Como hacer un informe o reporte
Como hacer un informe o reporteComo hacer un informe o reporte
Como hacer un informe o reporte


Diseño Urbano Manuel Ortiz

  • 1. Septiembre 2010 arquitecto Manuel Ortiz Garmendez URBANISMO VI DISEÑO URBANO
  • 2. DISEÑO URBANO  El diseño urbano está orientado a interpretar la forma y el espacio público con criterios físico- estético-funcionales, buscando satisfacer las necesidades de las comunidades o sociedades urbanas, dentro de una consideración del beneficio colectivo en un área urbana existente o futura, hasta llegar a la conclusión de una estructura urbana a seguir. Por lo tanto el diseño urbano realiza la planeación física en niveles de análisis como son la región, el centro urbano, el área urbana y hasta el mismo mobiliario urbano. WIKIPEDIA
  • 3. Diseño Urbano es un proceso para dar forma a las condiciones físicas y para darle vida a las ciudades.  En este sentido es el arte de “hacer ciudad”. Implica el diseño de edificios, de grupos de edificios, espacios y paisajes, y el establecimiento de los procesos que hacen posible un desarrollo sostenible.  Los productos habituales del Diseño Urbano son: [A] El diseño de nuevas ciudades, [B] El diseño de recintos urbanos, sean nuevos o renovados, [C] El diseño de elementos de infraestructura y [D] El diseño de elementos individuales que confieren valor a la ciudad
  • 4.  CONCEPTOS  RENOVACION: Método de hacerlo todo nuevo, debido al grado de deterioro que presentan las edificaciones.  REHABILITACION: Método de hacer mejoras a la edificación con diferentes grados de aplicación, dependiendo de las prioridades y de las exigencias de las normas vigentes.
  • 5. META  Poner al día sus distritos urbanos, como parte de una estrategia global de desarrollo en lo físico y lo social.  Actualizar las edificaciones de vivienda, considerando la mejora en sus condiciones espaciales y recreativas. • Eliminar riesgos contra la salud de sus habitantes. •Involucrar dueños e inquilinos en la planificación e implementación de los proyectos
  • 6.  FASES DE LA PLANIFICACION  Registro de las áreas  Elaboración de plan y primera propuesta de mejoramiento  Debate publico sobre primera propuesta  Contra –propuesta por los propietarios  Elaboración de segunda propuesta  Debate publico sobre segunda propuesta  Elaboración de propuesta final  Aprobación de plan de Renovación y rehabilitación  Informe a familias del área afectada
  • 7. FASE DE EJECUCION O IMPLEMENTACION  Aviso al propietario con el trabajo a realizar  Elaboración de proyecto arquitectónico por la municipalidad o por el propietario  Discusión del proyecto entre propietarios y arrendatarios  Aprobación del proyecto fisico y financiero por la municipalidad  Realojamiento de arrendatarios  Licitación del proyecto para su construcción  Obtención de préstamo provisional por el propietario  Construcción  Aviso del alza en la renta a los arrendatarios  La municipalidad aprueba el alza en la renta  Mantenimiento  Inspección después de 1 año  Inspección después de 5 años
  • 8. Elementos de la morfología urbana (SEGÚN BEATRIZ GIL S Y MORELLA BRICEÑO A)  Según Salas(1999), los proyectos de diseño urbano inciden directamente sobre el componente físico espacial de la ciudad particularmente sobre sobre el tejido urbano y condicionados por los aspectos económicos, sociales, históricos, culturales y políticos.
  • 9.  El proyecto de diseño urbano se fundamenta en los elementos de la forma e imagen urbana, ya que estos son precisamente aquellos sobre los cuales el diseñador puede actuar:  La Trama  La manzana  La calle  El cruce  Los espacios abiertos  Las edificaciones Que en definitiva, configuran la totalidad del tejido urbano y que según Pergolis (2002) son los elementos capaces de trasmitir el significado de la ciudad.

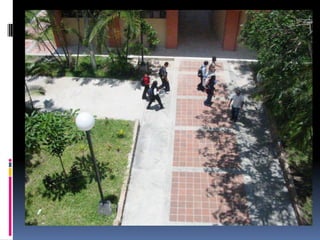

  • 14.

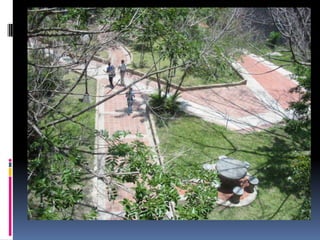

  • 15.

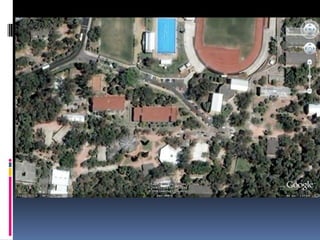

  • 17.
  • 18. CRUCE
  • 19.
  • 20. ESPACIOS ABIERTOS PLAZA PLAZOLETA PARQUE ESPACIOS RESIDUALES

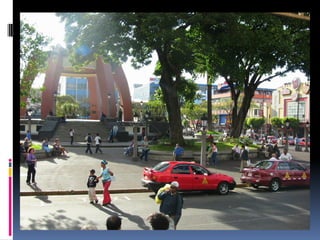

  • 21.
  • 23.
  • 24. LAS EDIFICACIONES LOS ELEMENTOS PRIMARIOS (HITOS) LA RESIDENCIA,VIVIENDA O TEJIDO

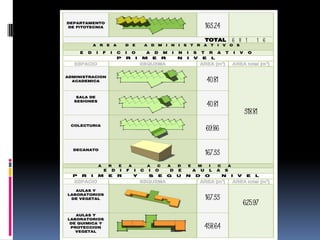

  • 26.
  • 27.
  • 28. ACCIONES URBANAS  CONSERVACION  CONSERVACION  PRESERVACION  RECONTRUCCION  RESTAURACION  CONSOLIDACION  MODIFICACION  REHABILITACION  REANIMACION  RENOVACION O REVITALIZACION  REGULACION  CREACION  DESARROLLO COMPLETO  REDESARROLLO
  • 29.
  • 30. PROCESOS DE INTERVENCION  A) NIVELES DE INTERVENCION  Correspondencias métricas, geométricas y de proporción.  Reiteración de recursos figurativos  Homologación de las elecciones formales ( tipología)  B) PATRONES DE ACTUACION  Conformación del tejido urbano  Oclusión del espacio urbano  Continuidad de la imagen  Recreación de formas tipológicas  Colisión de estructuras formales
  • 31. INTEGRACION DE PATRONES DE ACTUACION  1) Conformación del tejido urbano mediante la creación de sistema de llenos y vacios.  2) Coherencia de la imagen
