ANÁLISIS DE MODELO
ANÁLOGO
Centro de Convenciones
de Lima, Perú
Proyecto Arquitectónico 4
Alumnas: Isayana J. Torres
Agüero
Ma. Fernanda Baltodano
Mendoza
Grupo: 3T2-A

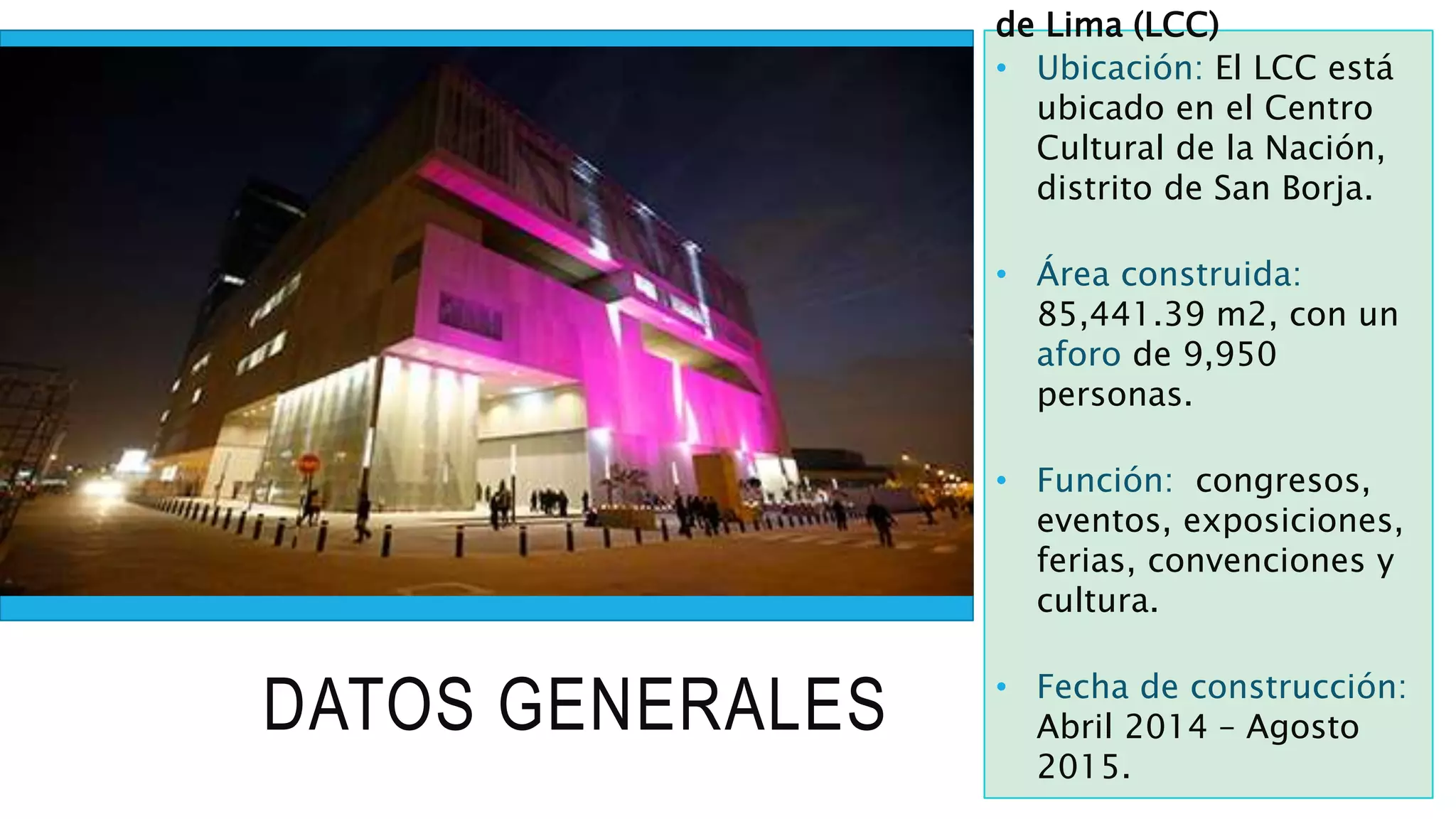

DATOS GENERALES
de Lima (LCC)
• Ubicación: El LCC está
ubicado en el Centro
Cultural de la Nación,
distrito de San Borja.
• Área construida:
85,441.39 m2, con un
aforo de 9,950
personas.
• Función: congresos,
eventos, exposiciones,
ferias, convenciones y
cultura.
• Fecha de construcción:
Abril 2014 – Agosto
2015.

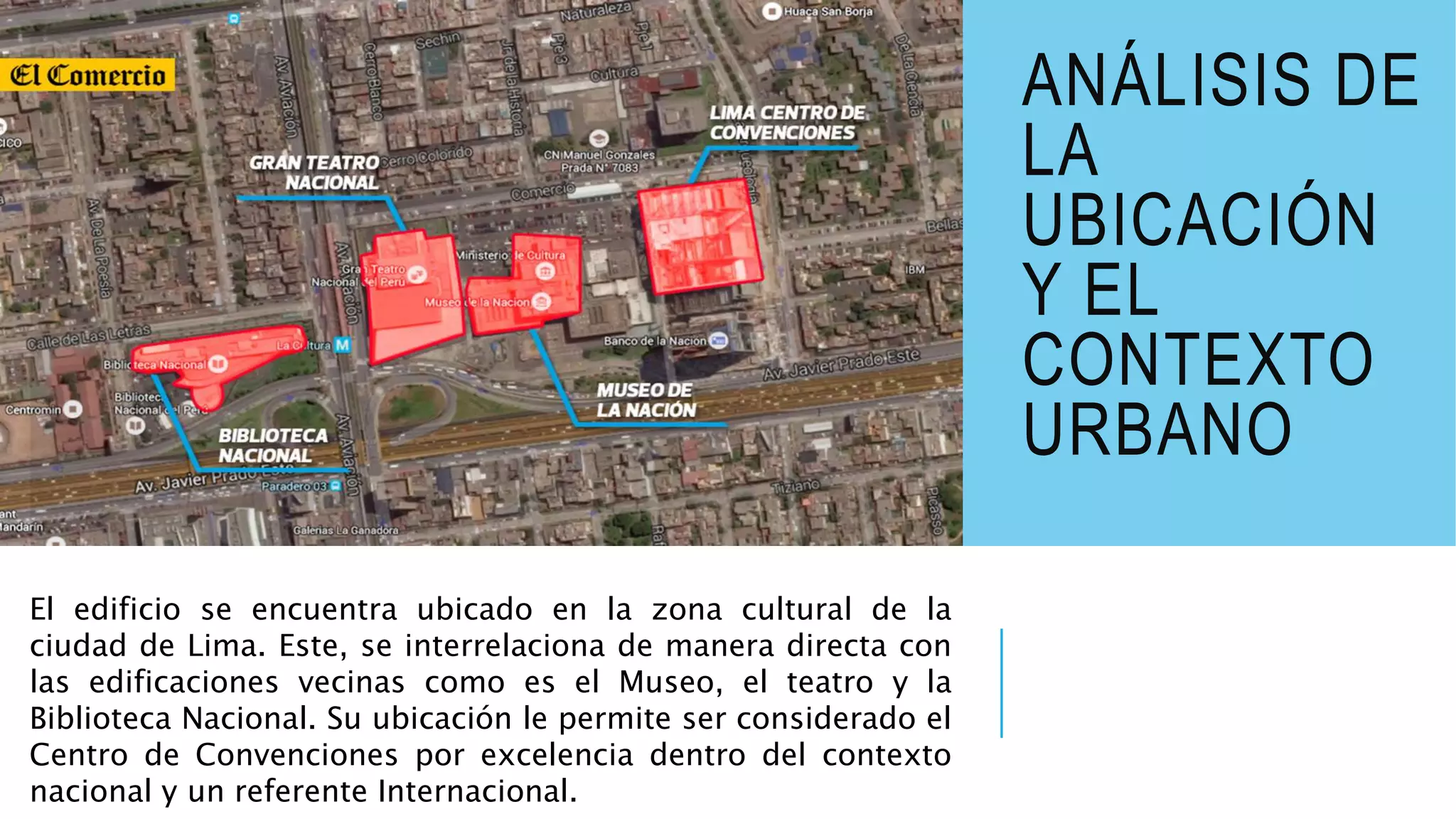

ANÁLISIS DE
LA
UBICACIÓN
Y EL
CONTEXTO
URBANO
El edificio se encuentra ubicado en la zona cultural de la
ciudad de Lima. Este, se interrelaciona de manera directa con
las edificaciones vecinas como es el Museo, el teatro y la
Biblioteca Nacional. Su ubicación le permite ser considerado el
Centro de Convenciones por excelencia dentro del contexto
nacional y un referente Internacional.

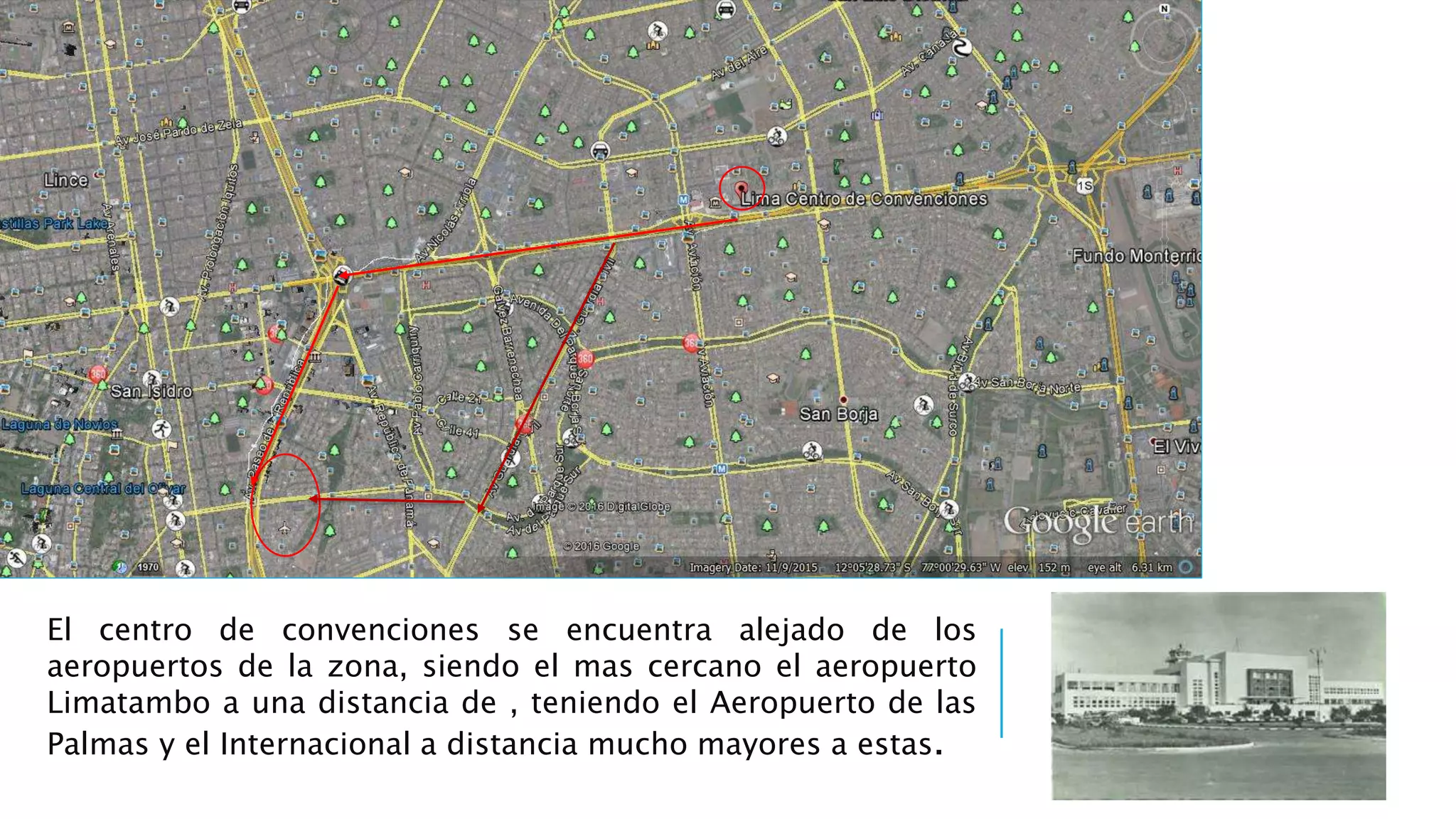

El centro de convenciones se encuentra alejado de los
aeropuertos de la zona, siendo el mas cercano el aeropuerto
Limatambo a una distancia de , teniendo el Aeropuerto de las
Palmas y el Internacional a distancia mucho mayores a estas.

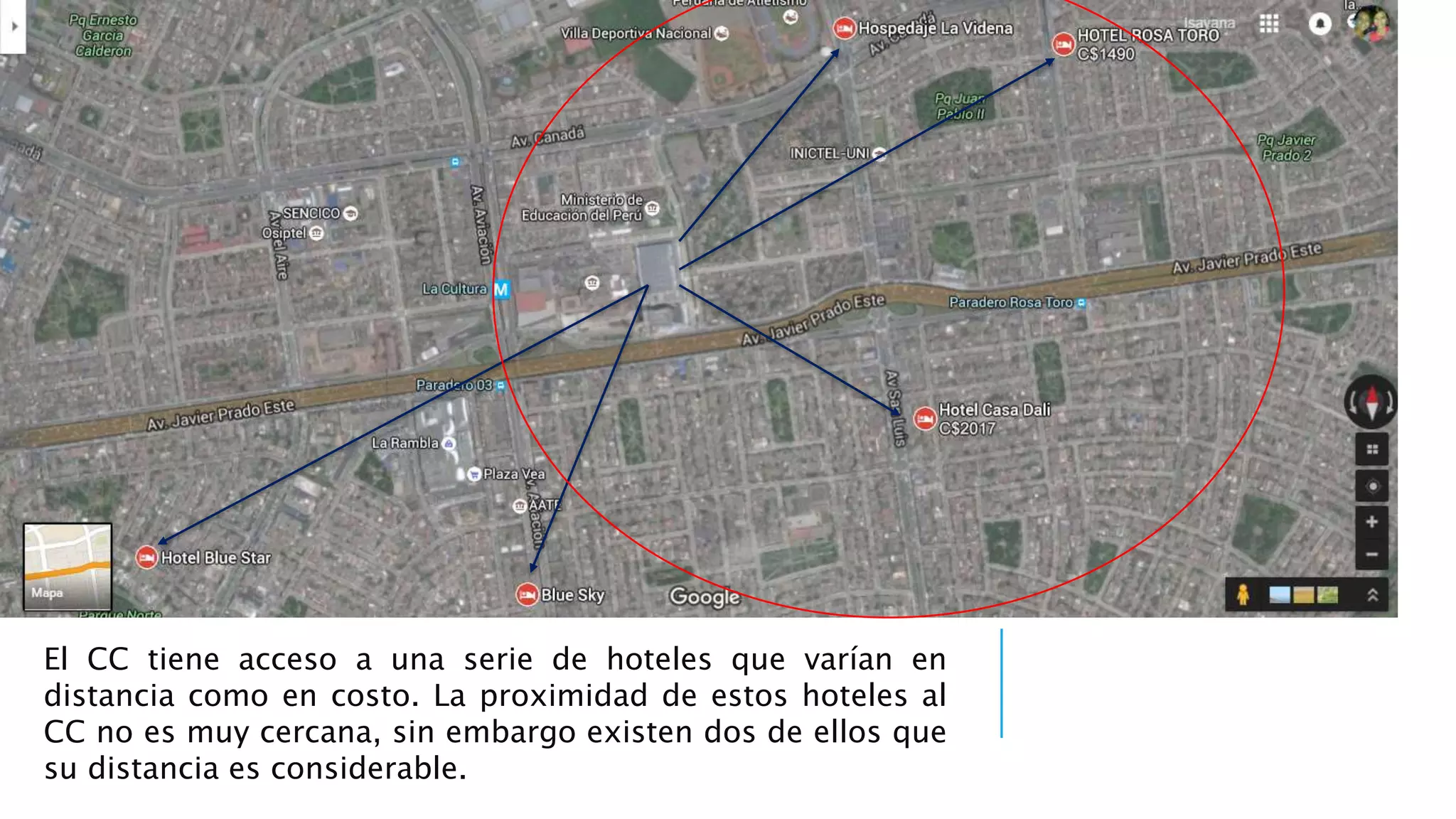

El CC tiene acceso a una serie de hoteles que varían en
distancia como en costo. La proximidad de estos hoteles al
CC no es muy cercana, sin embargo existen dos de ellos que
su distancia es considerable.

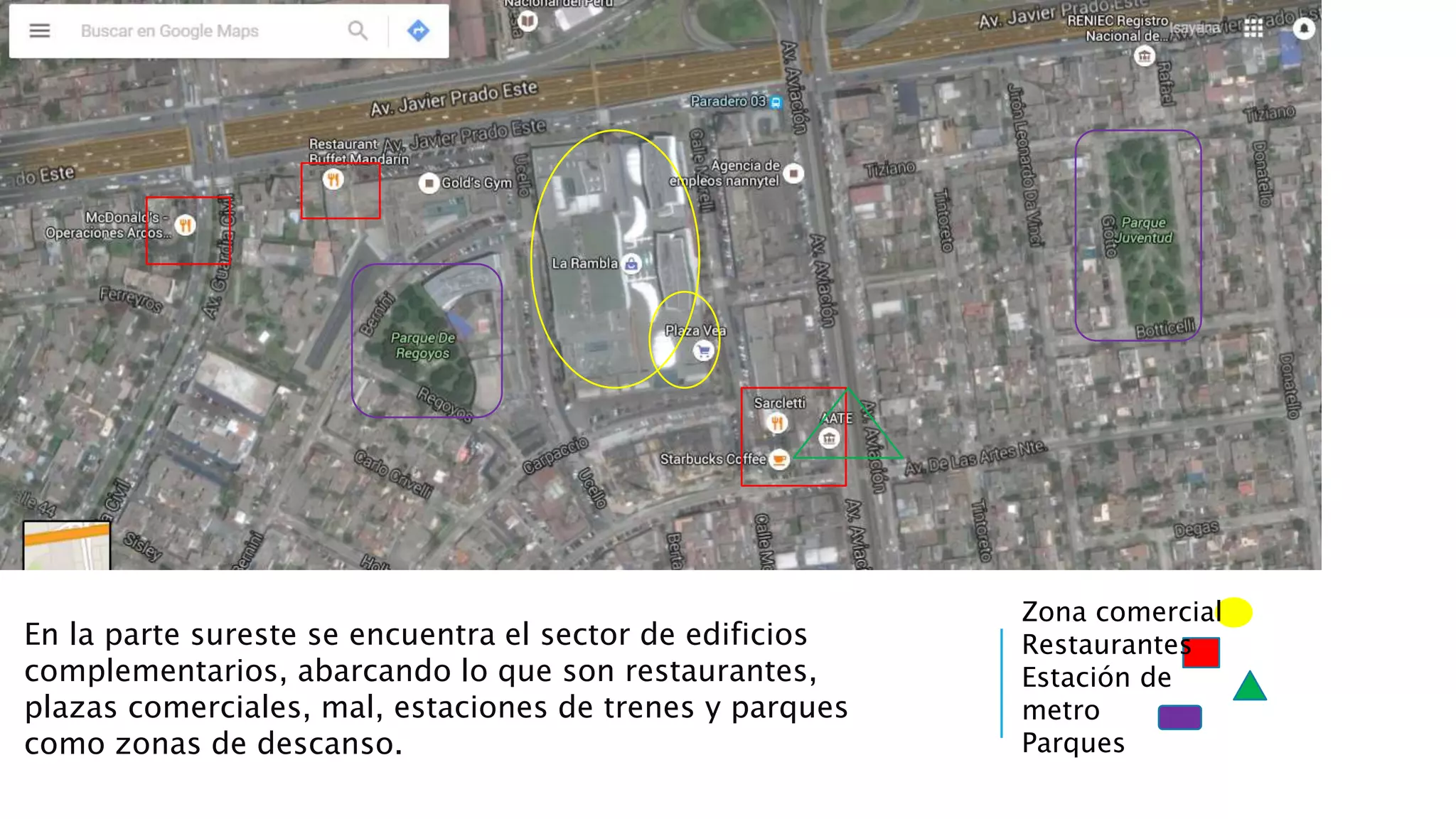

En la parte sureste se encuentra el sector de edificios
complementarios, abarcando lo que son restaurantes,
plazas comerciales, mal, estaciones de trenes y parques
como zonas de descanso.
Zona comercial
Restaurantes
Estación de
metro
Parques

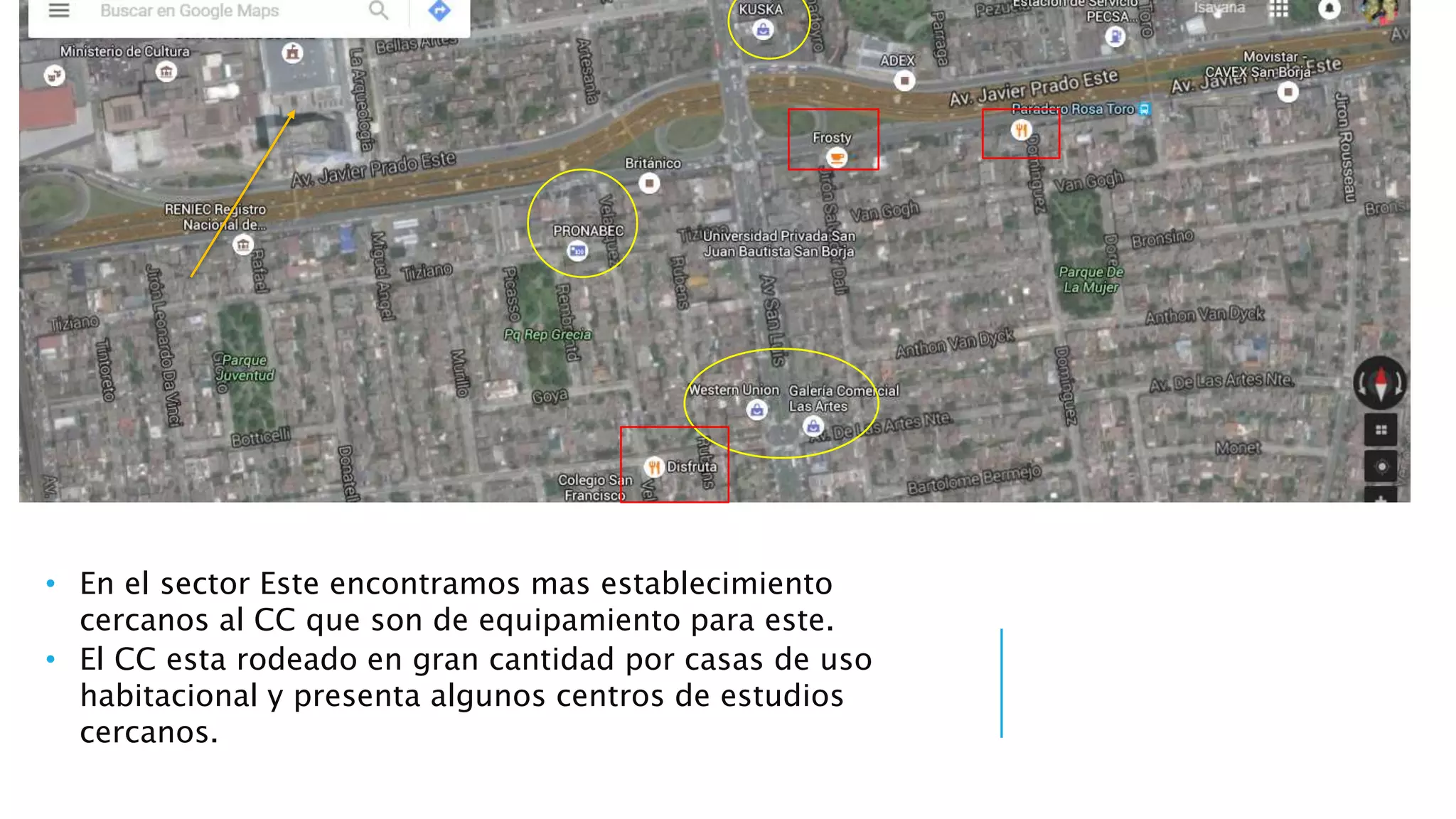

• En el sector Este encontramos mas establecimiento
cercanos al CC que son de equipamiento para este.
• El CC esta rodeado en gran cantidad por casas de uso
habitacional y presenta algunos centros de estudios
cercanos.

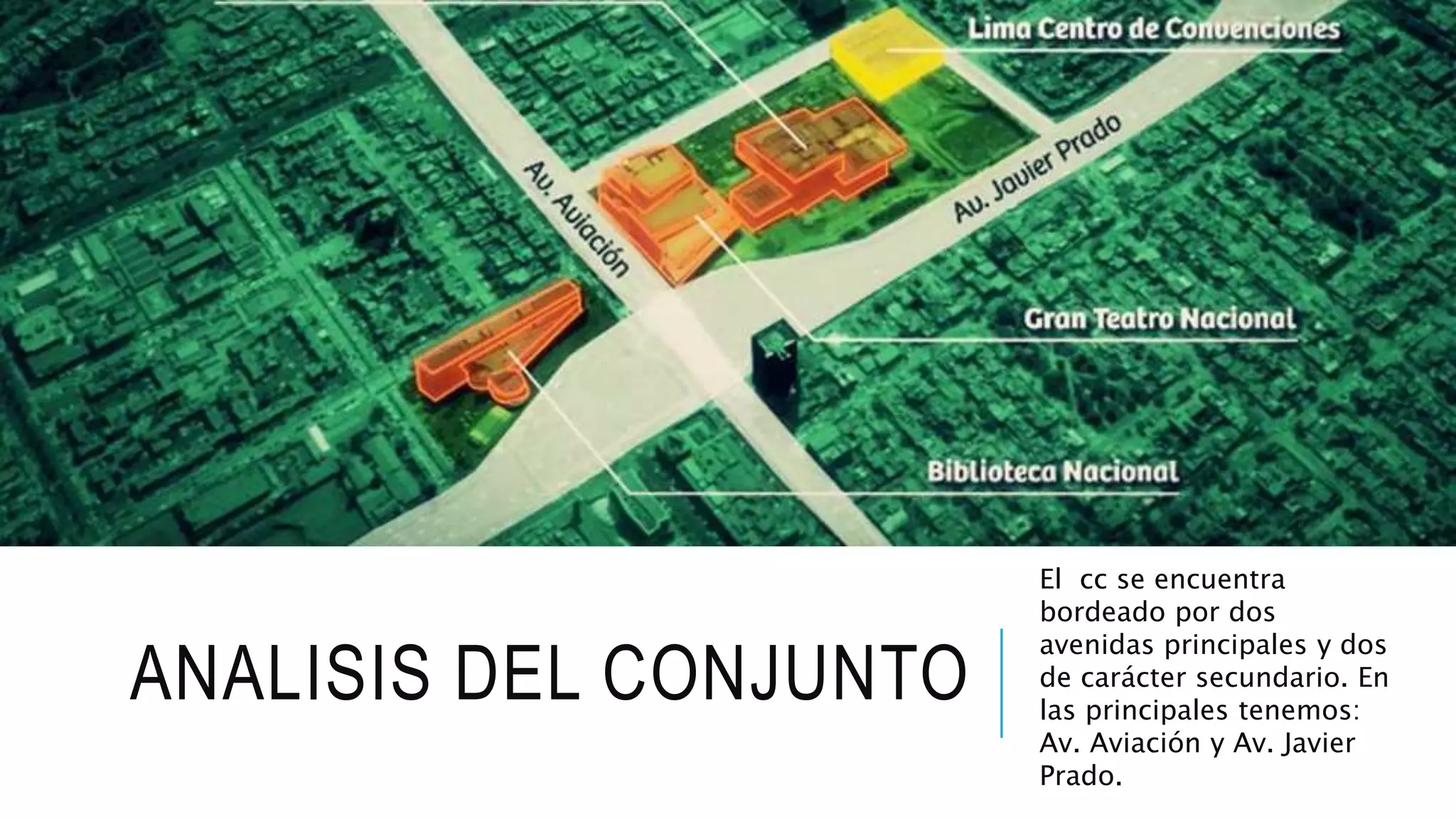

ANALISIS DEL CONJUNTO
El cc se encuentra
bordeado por dos
avenidas principales y dos
de carácter secundario. En
las principales tenemos:
Av. Aviación y Av. Javier
Prado.

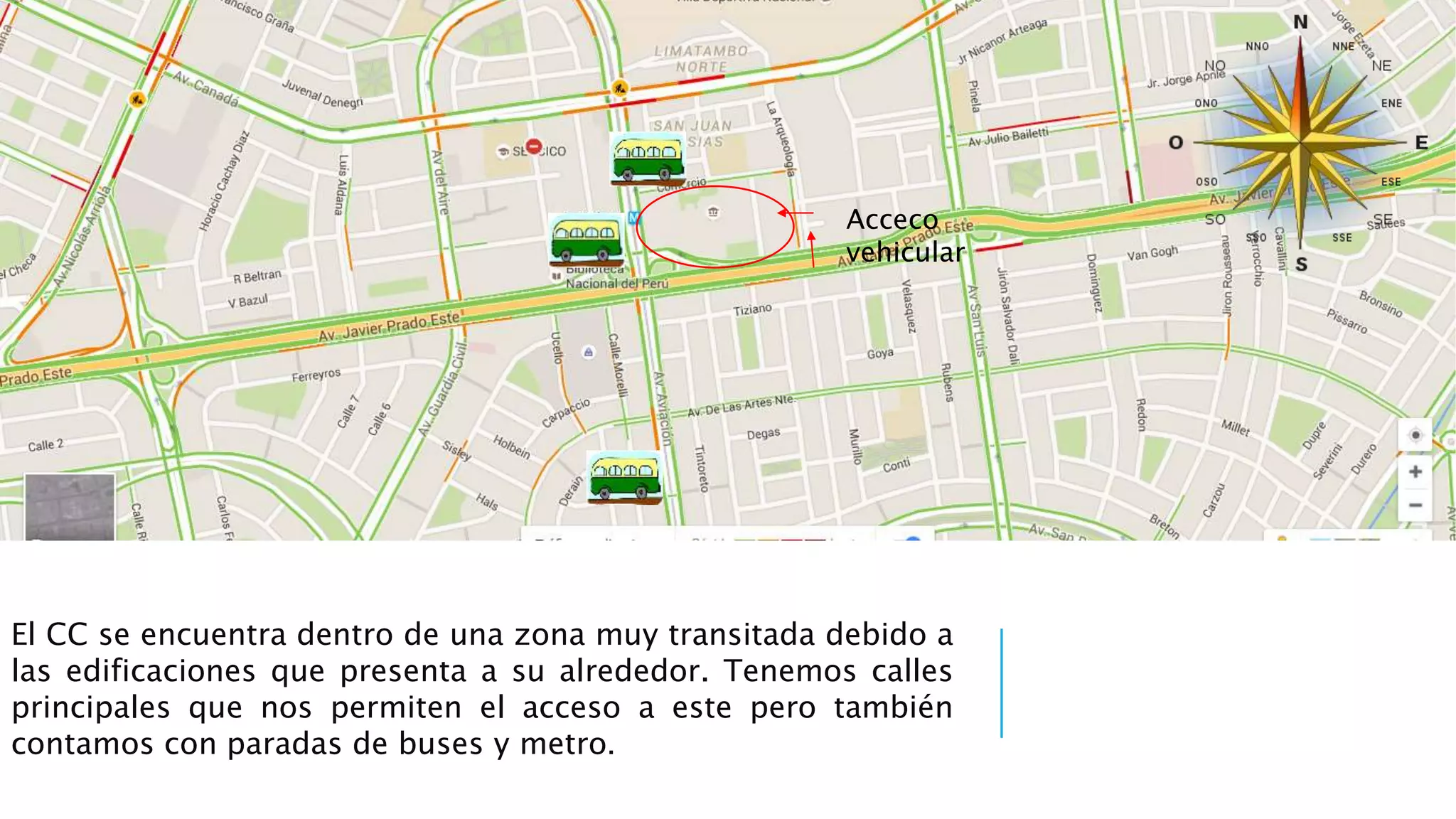

El CC se encuentra dentro de una zona muy transitada debido a
las edificaciones que presenta a su alrededor. Tenemos calles
principales que nos permiten el acceso a este pero también
contamos con paradas de buses y metro.
Acceco
vehicular

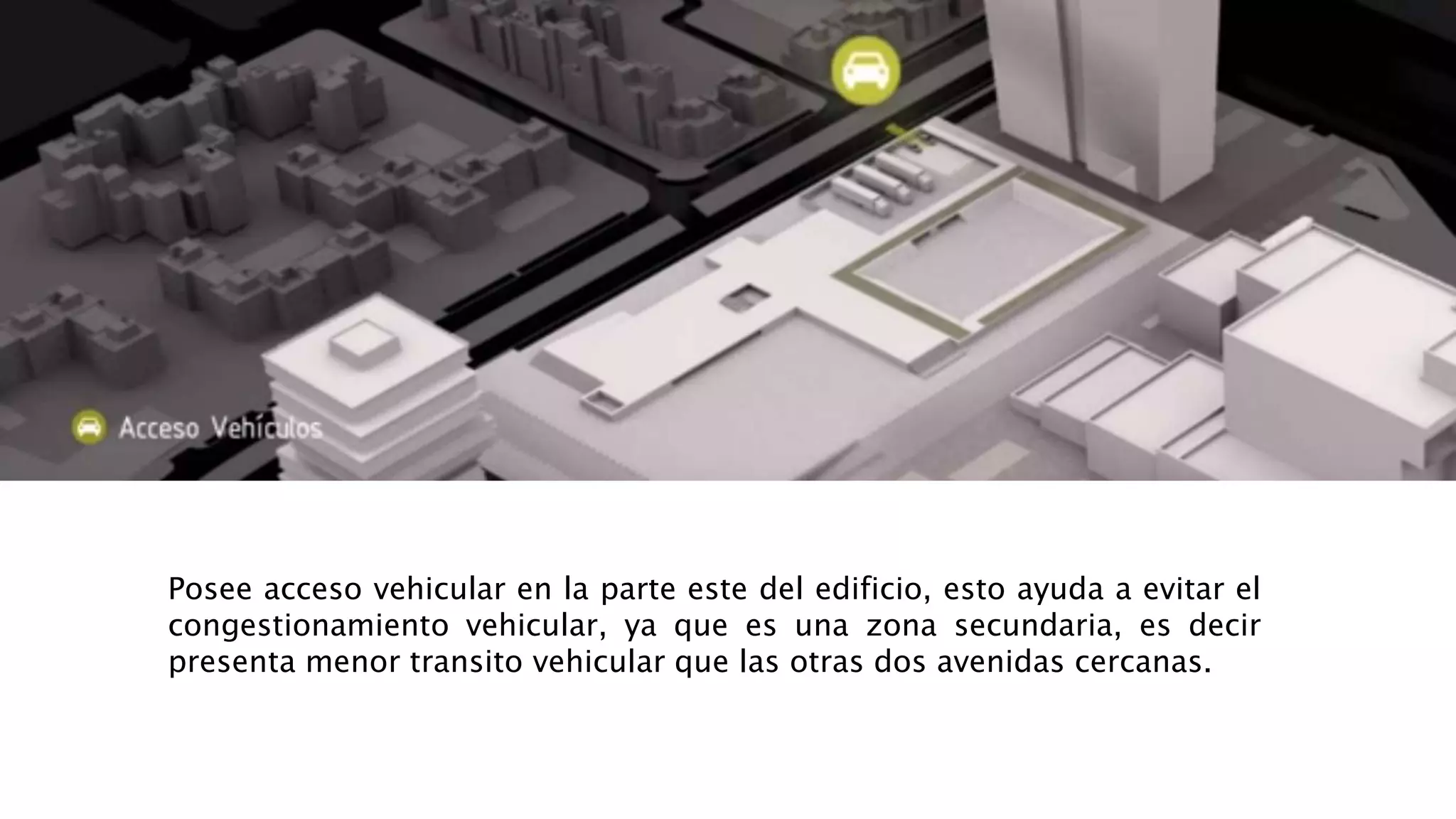

Posee acceso vehicular en la parte este del edificio, esto ayuda a evitar el
congestionamiento vehicular, ya que es una zona secundaria, es decir
presenta menor transito vehicular que las otras dos avenidas cercanas.

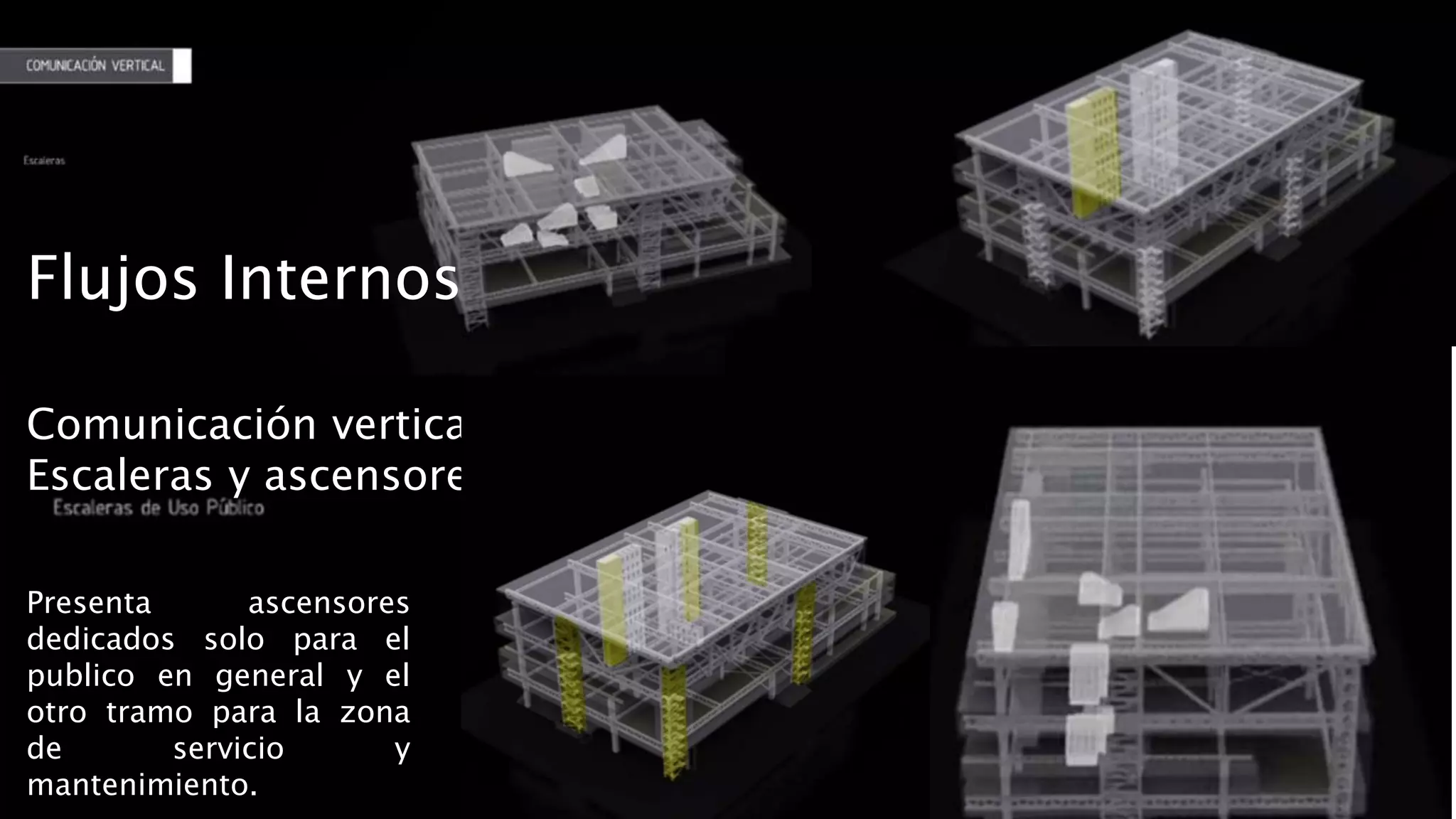

Comunicación vertical
Escaleras y ascensores
Presenta ascensores
dedicados solo para el
publico en general y el
otro tramo para la zona
de servicio y
mantenimiento.
Flujos Internos

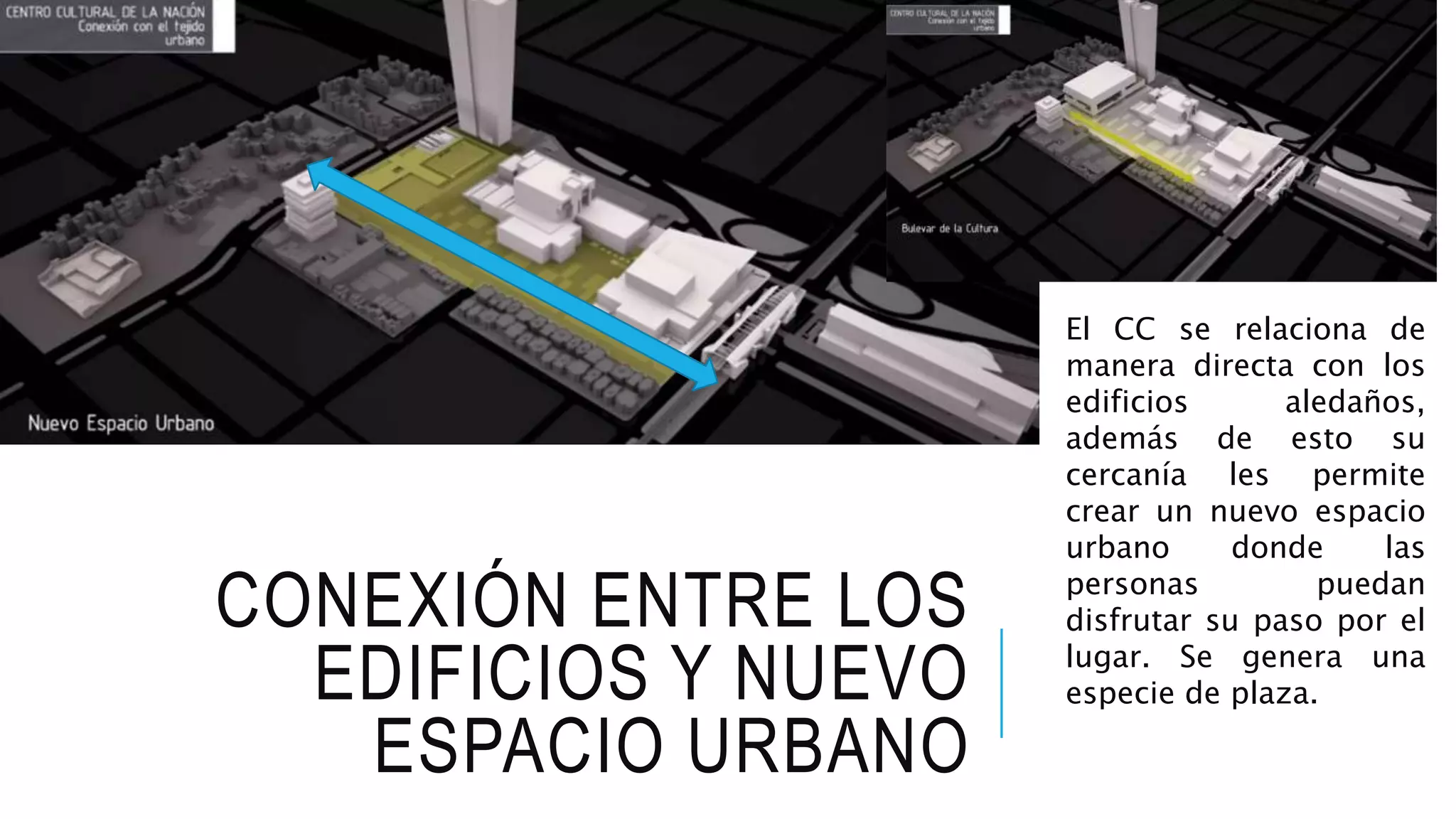

CONEXIÓN ENTRE LOS
EDIFICIOS Y NUEVO
ESPACIO URBANO
El CC se relaciona de
manera directa con los
edificios aledaños,
además de esto su
cercanía les permite
crear un nuevo espacio
urbano donde las
personas puedan
disfrutar su paso por el
lugar. Se genera una
especie de plaza.

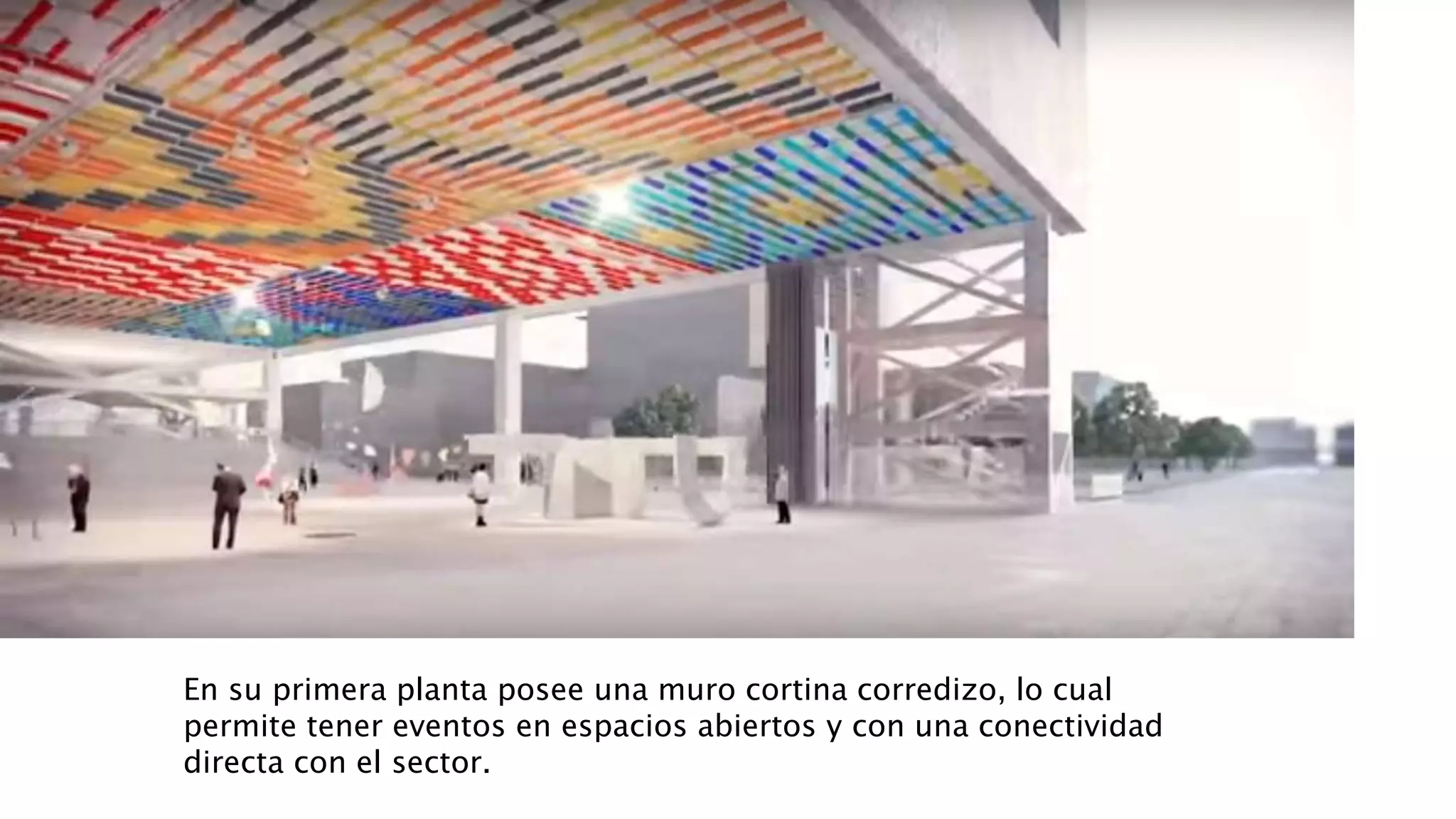

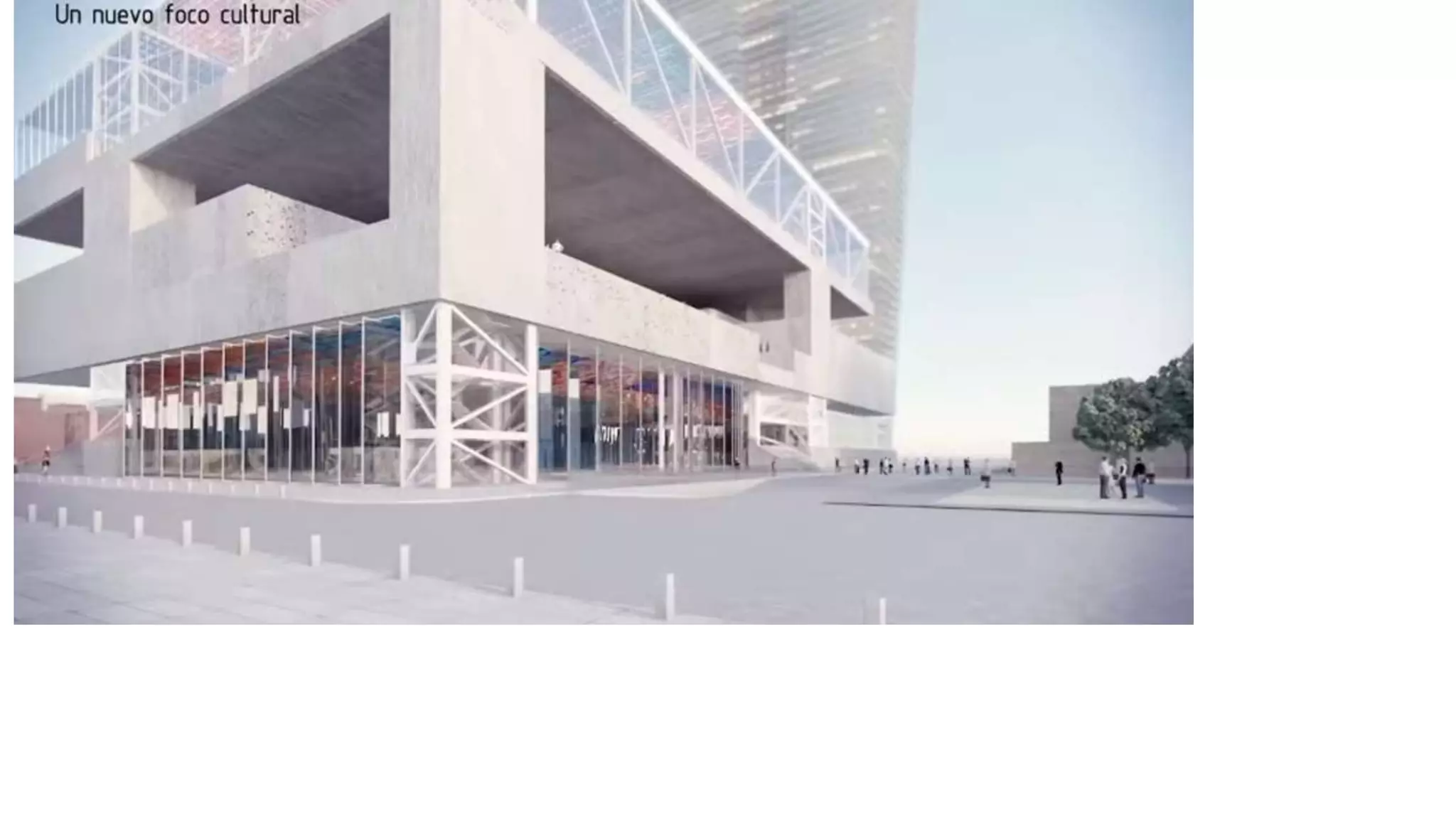

En su primera planta posee una muro cortina corredizo, lo cual
permite tener eventos en espacios abiertos y con una conectividad
directa con el sector.

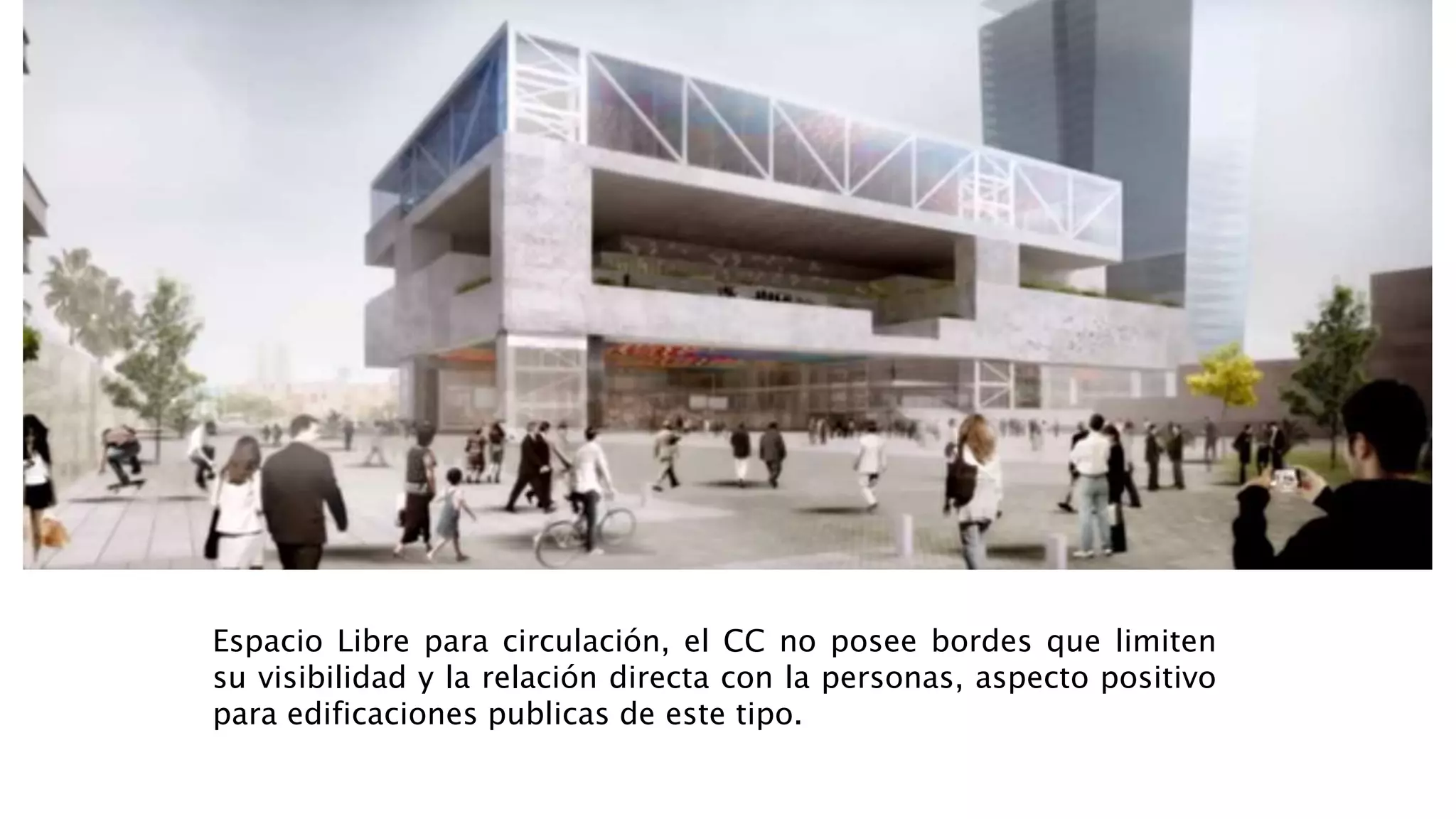

Espacio Libre para circulación, el CC no posee bordes que limiten
su visibilidad y la relación directa con la personas, aspecto positivo
para edificaciones publicas de este tipo.

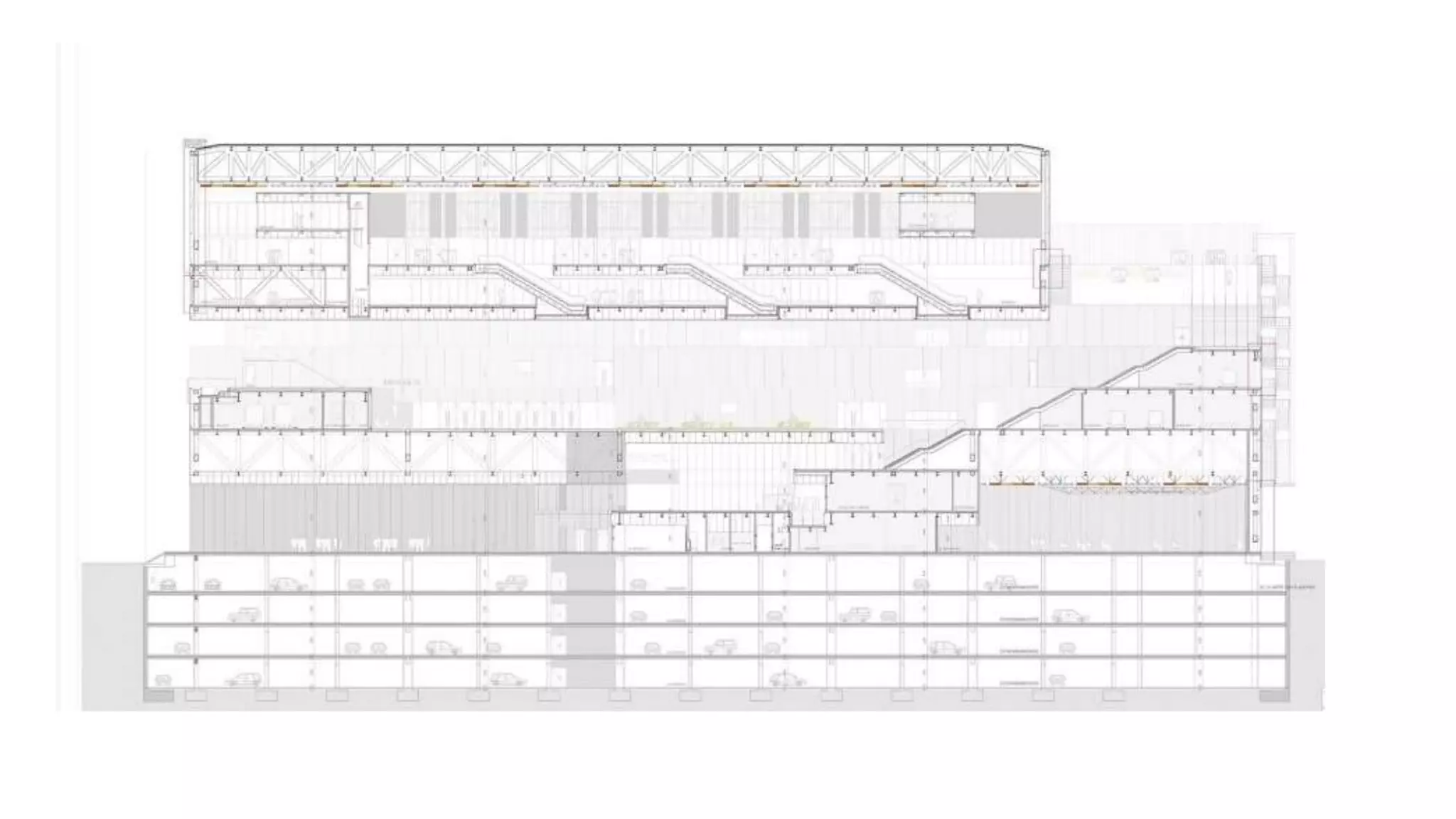

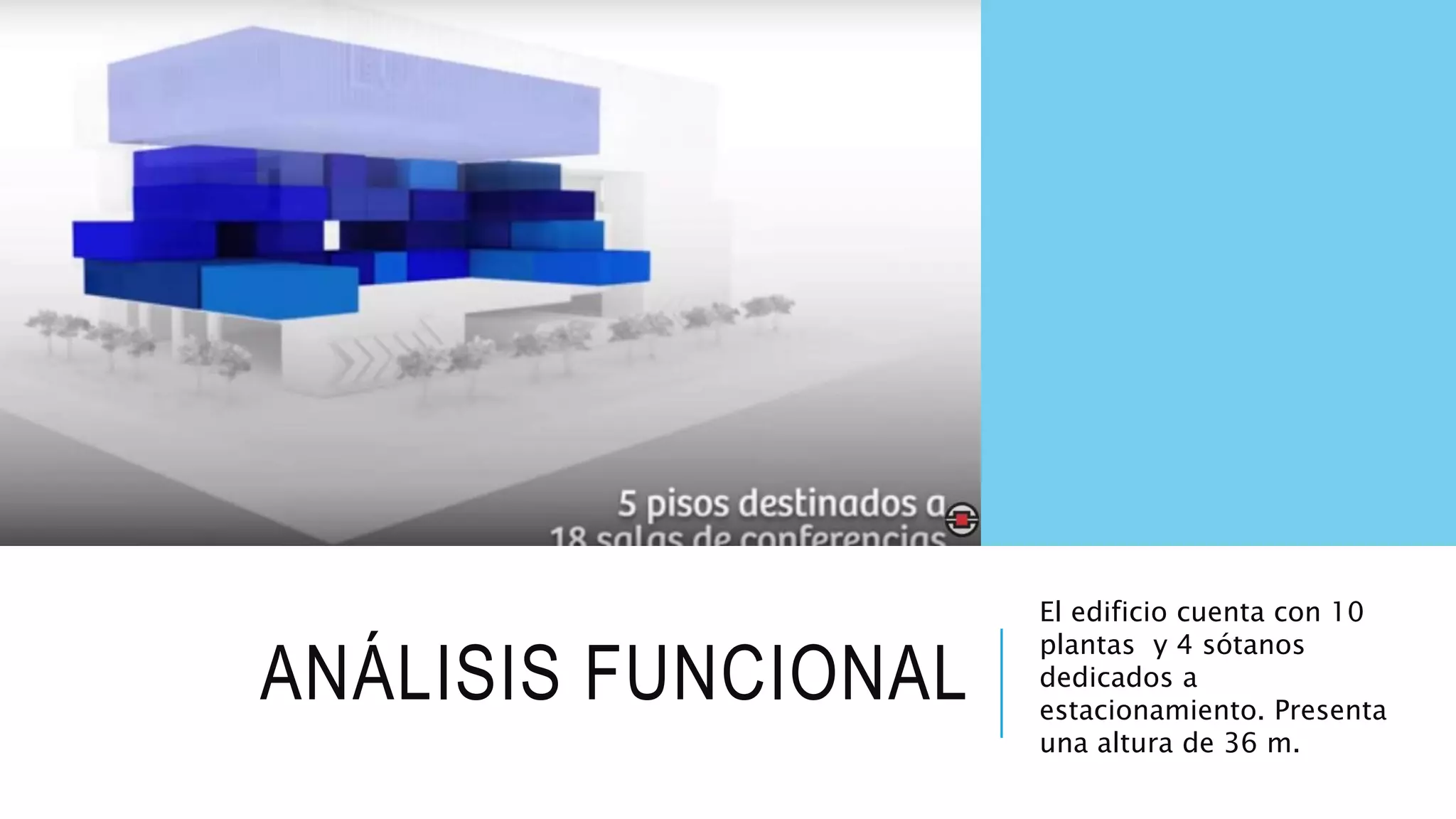

ANÁLISIS FUNCIONAL

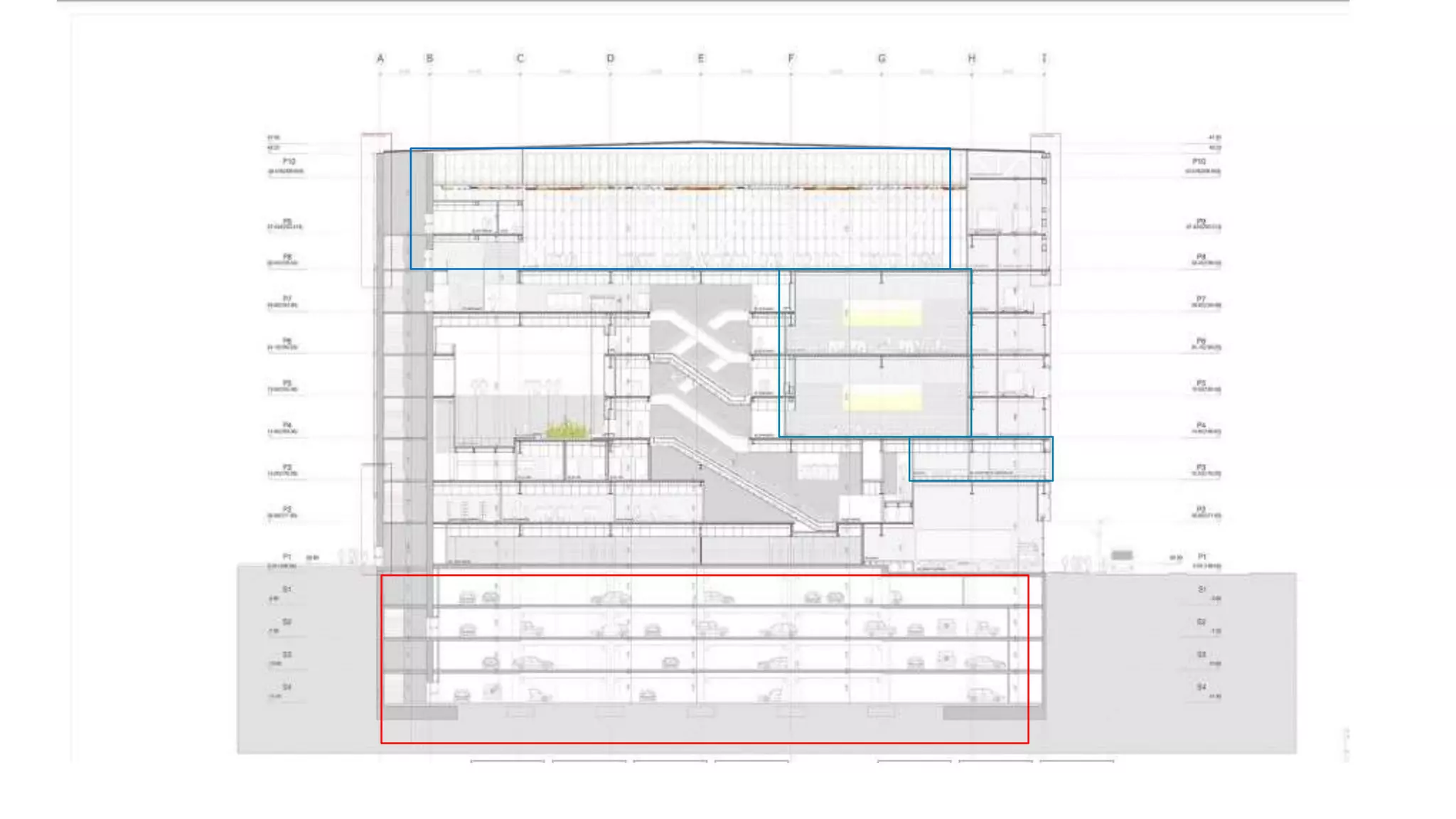

El edificio cuenta con 10

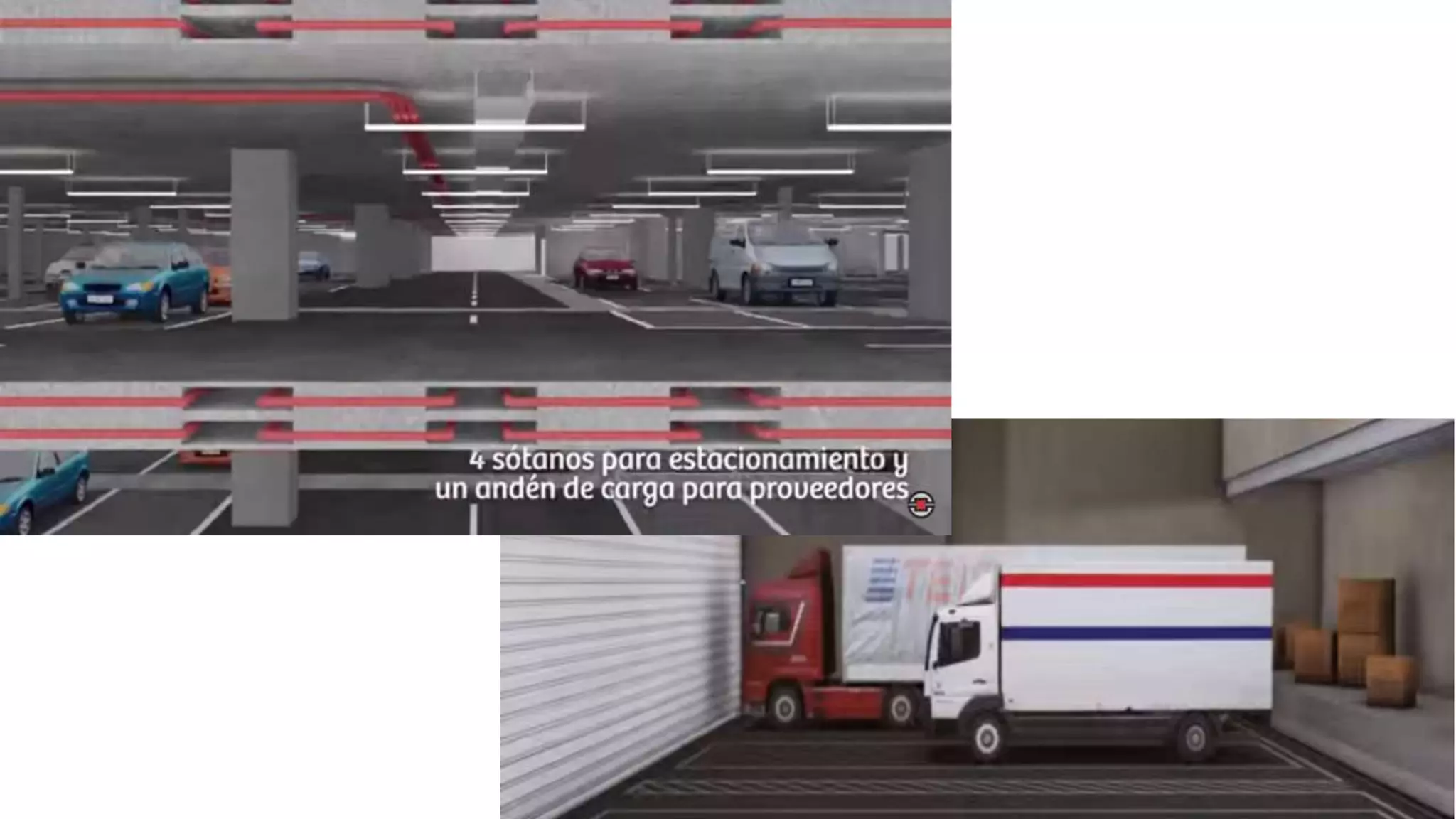

plantas y 4 sótanos
dedicados a
estacionamiento. Presenta
una altura de 36 m.

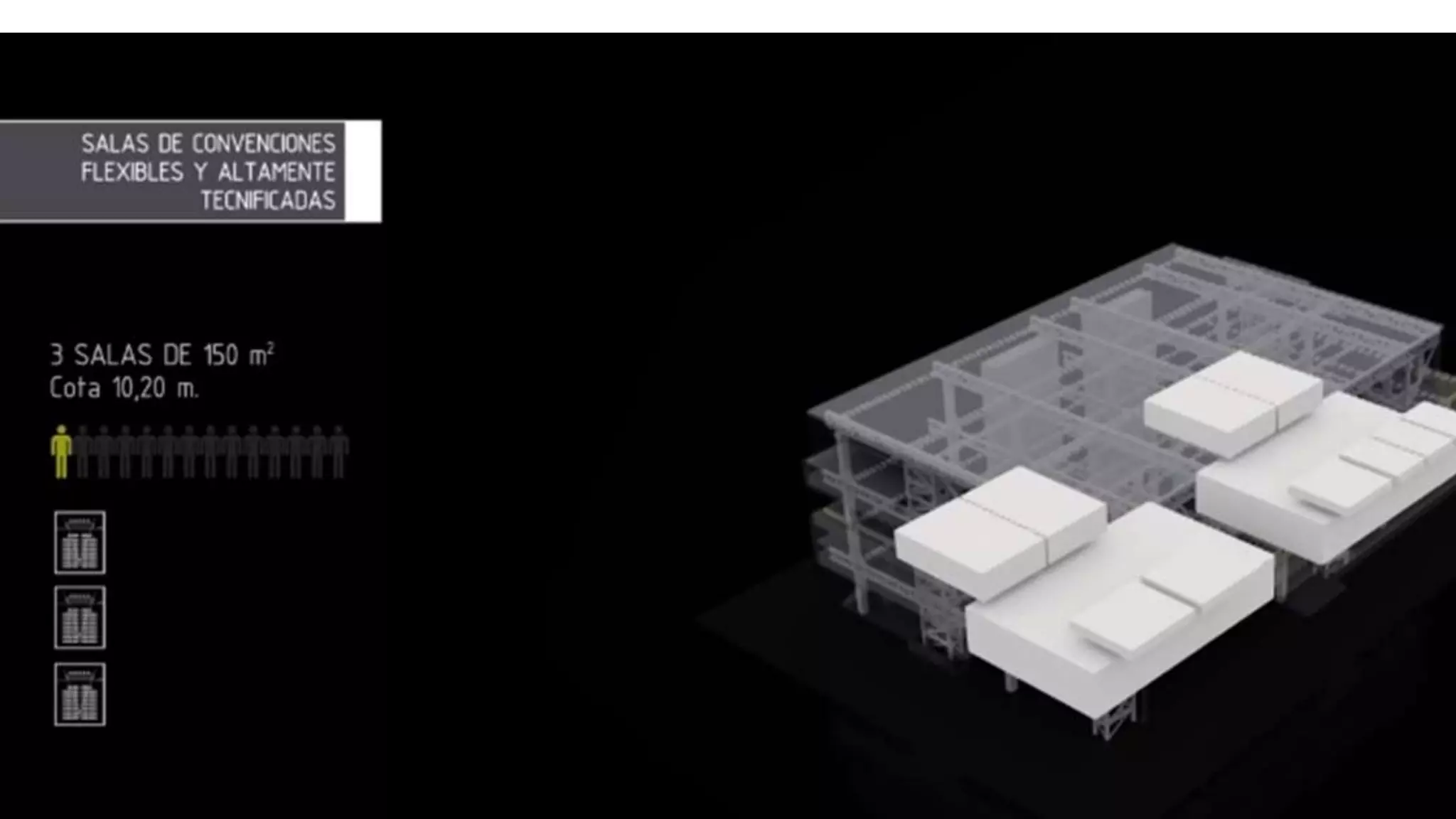

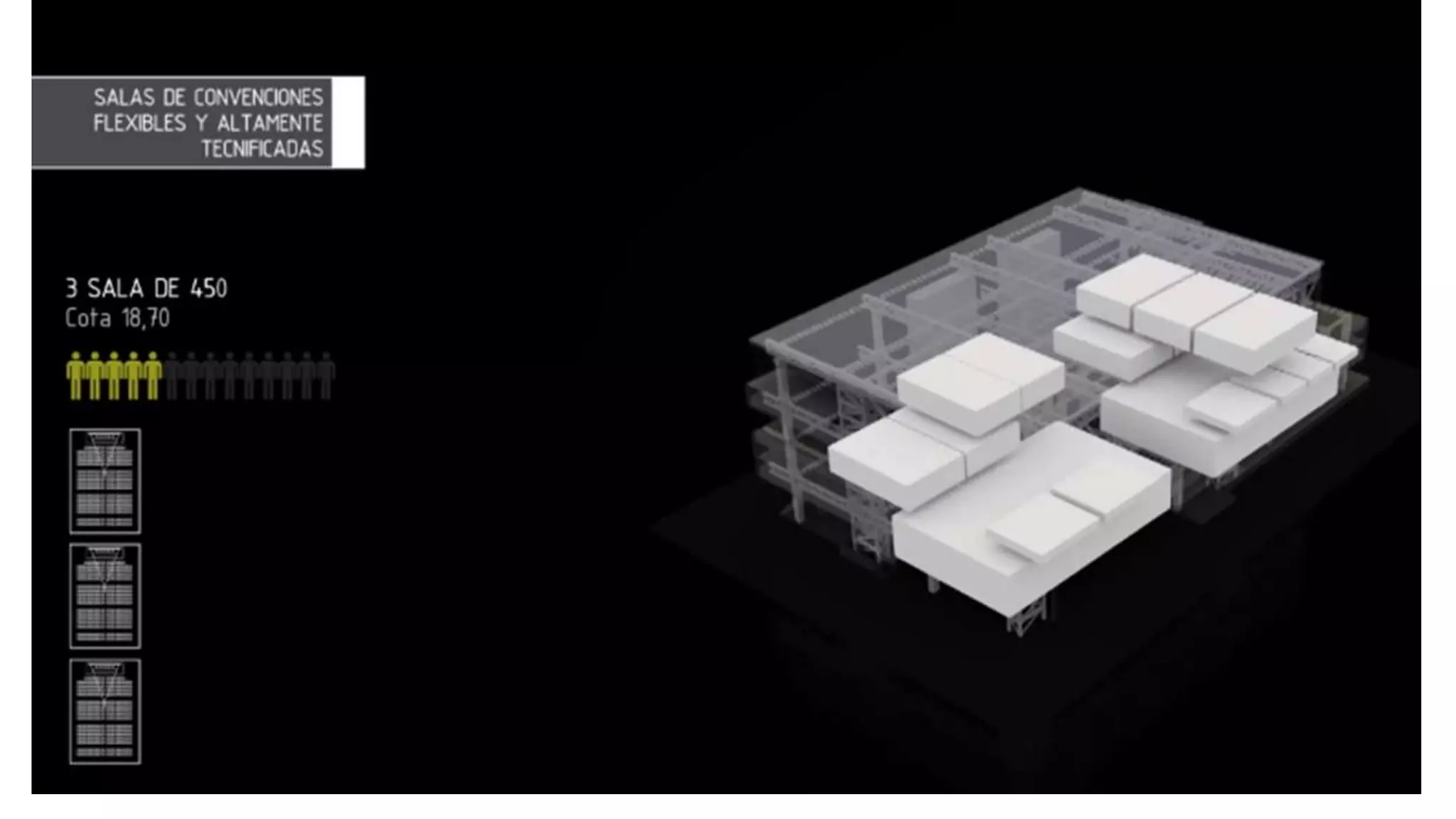

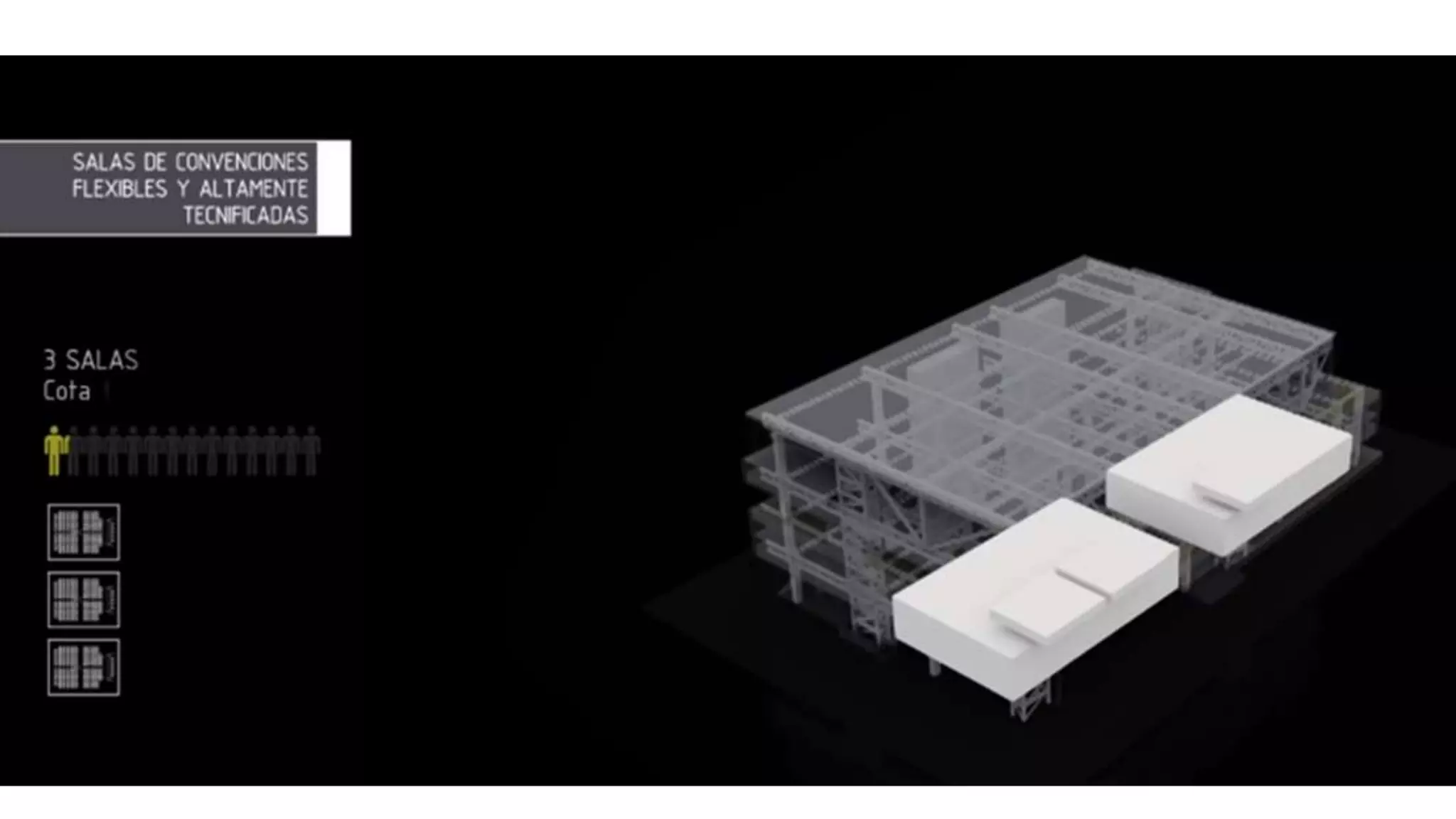

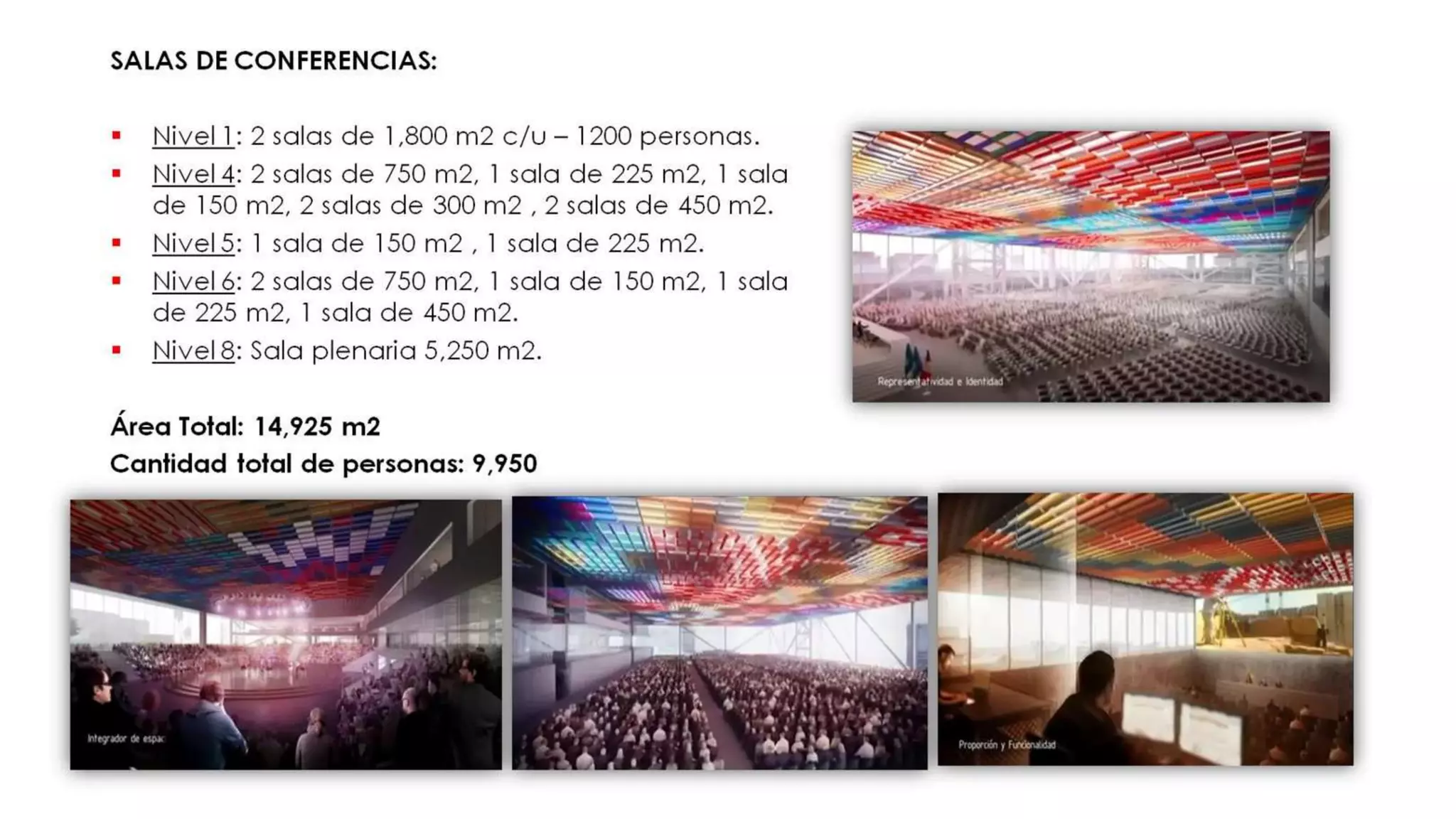

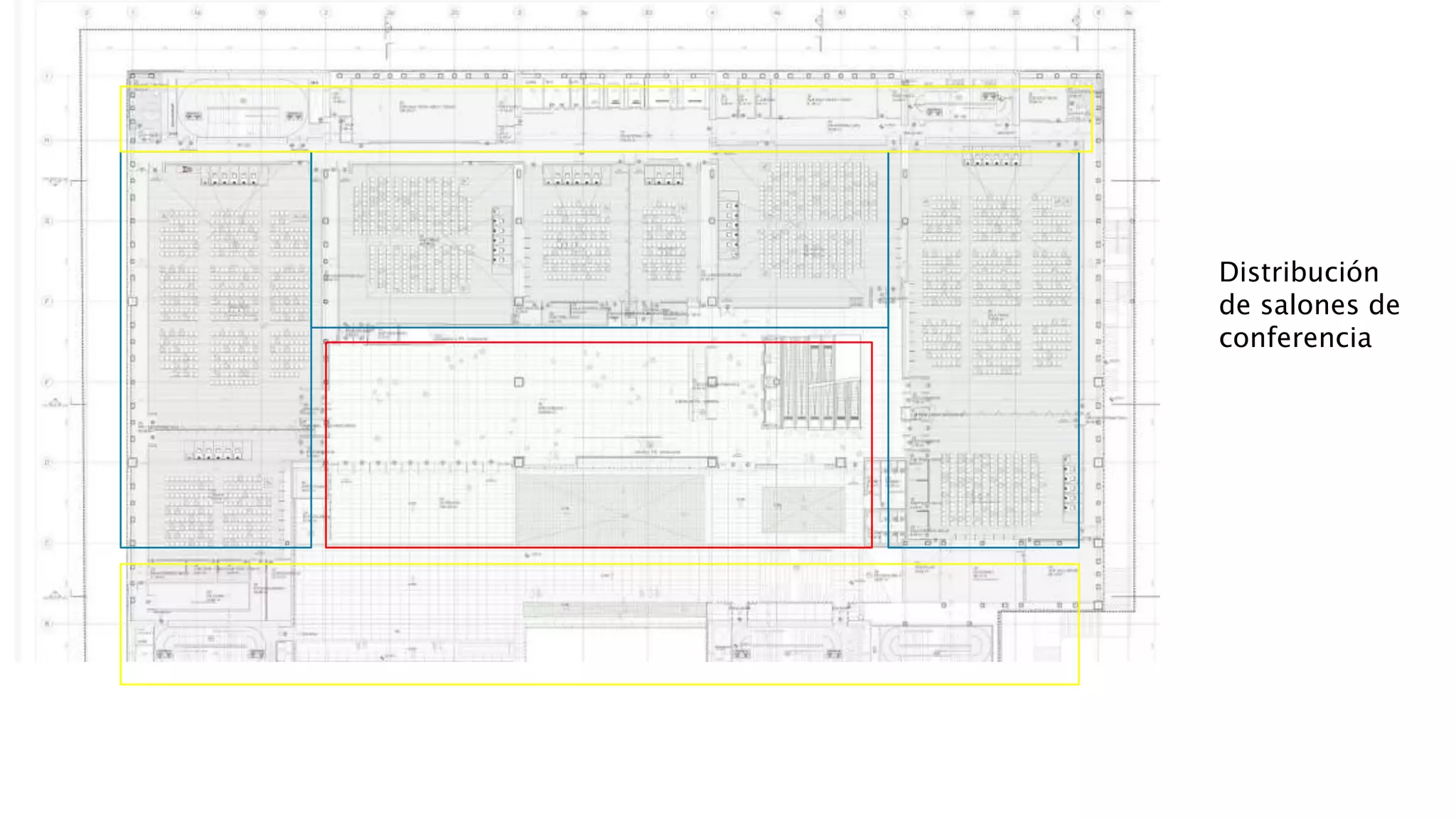

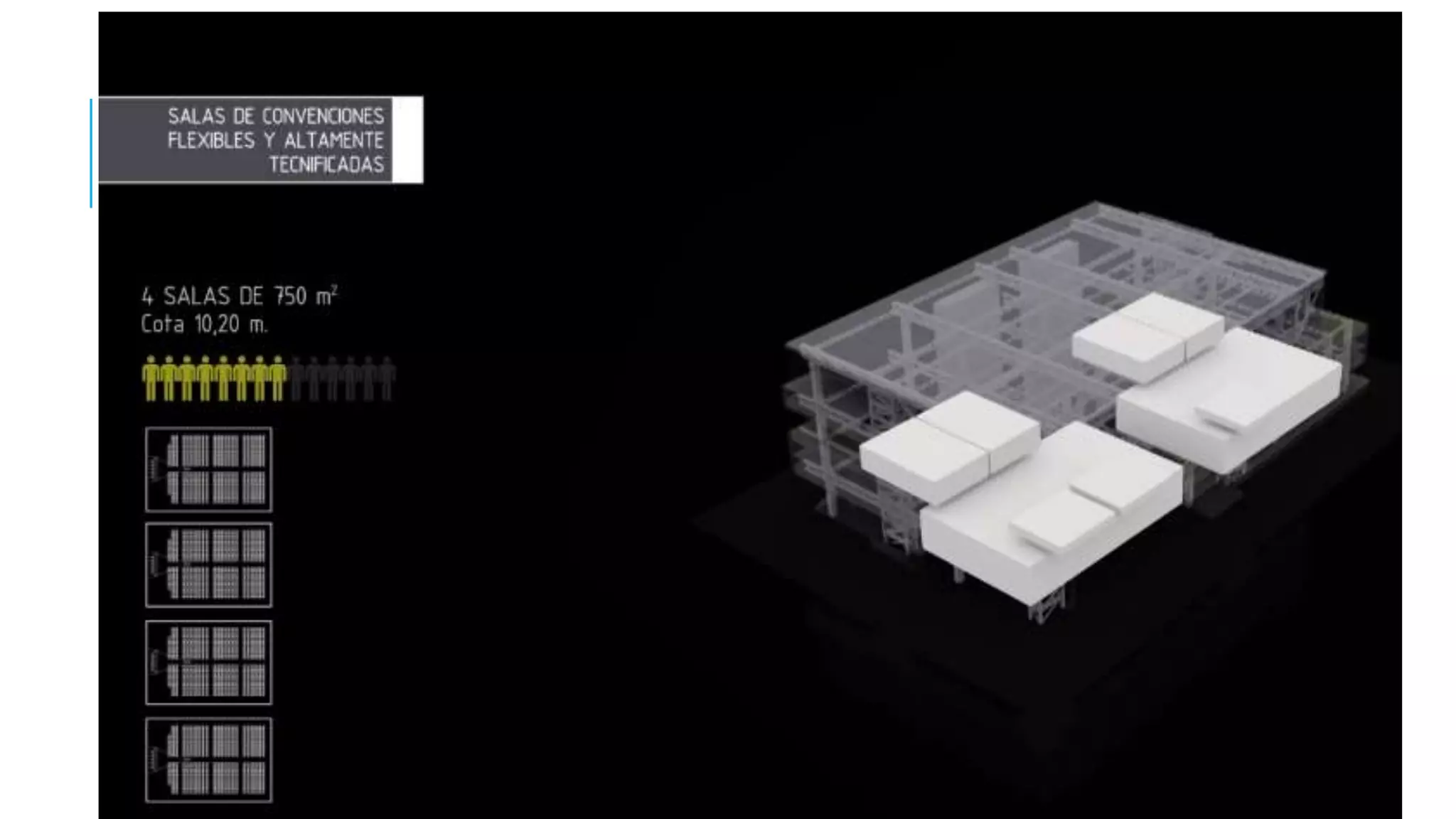

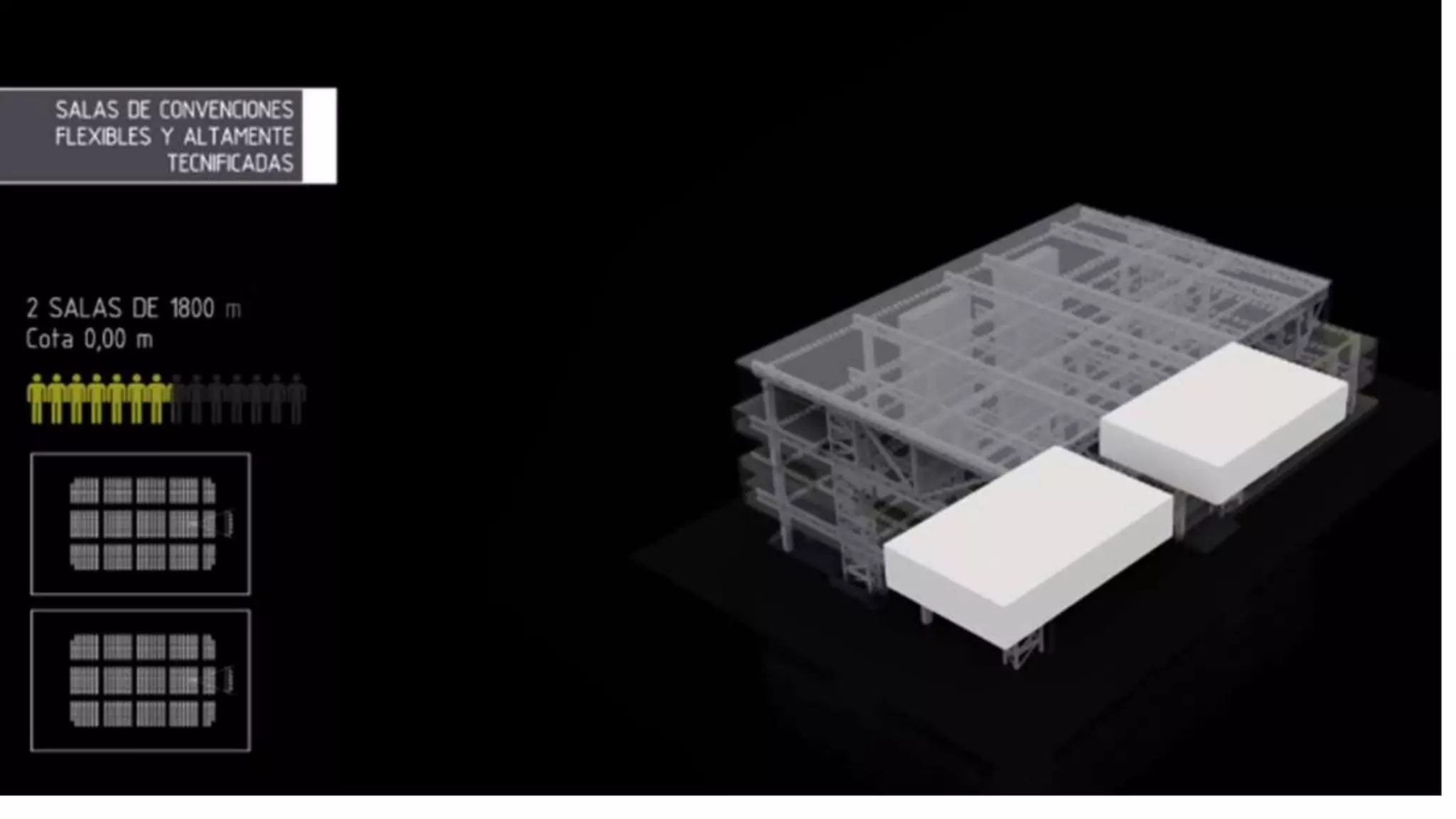

Distribución
de salones de
conferencia

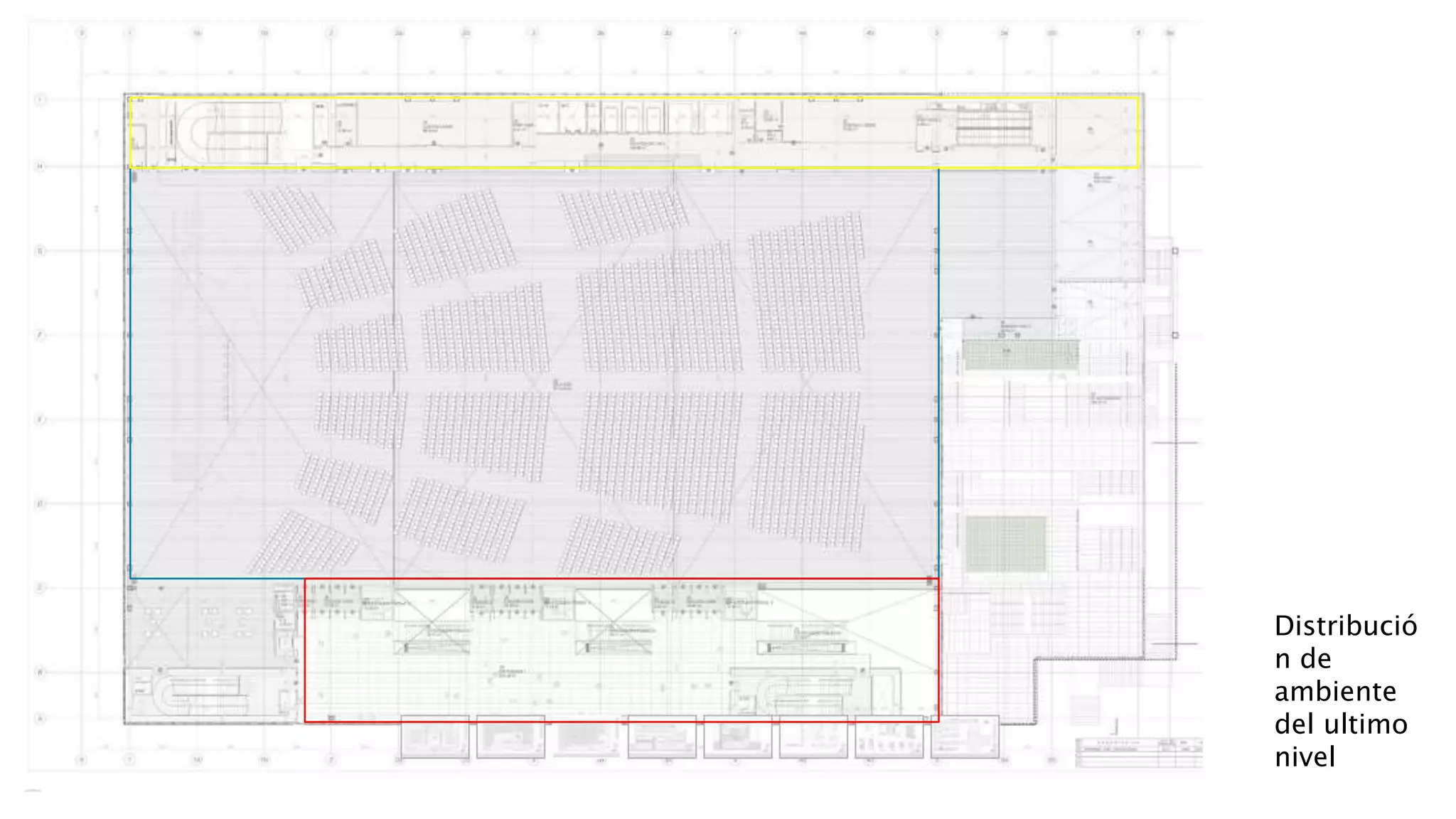

Distribució
n de
ambiente
del ultimo
nivel
Analisis de modelo analogo lima
Analisis de modelo analogo lima
Analisis de modelo analogo lima
Analisis de modelo analogo lima
Analisis de modelo analogo lima
Analisis de modelo analogo lima
Analisis de modelo analogo lima
Analisis de modelo analogo lima
Analisis de modelo analogo lima
Analisis de modelo analogo lima

Más contenido relacionado

La actualidad más candente

FRUTILLAR: FODA, SÍNTESIS Y TERRENOS
FRUTILLAR: FODA, SÍNTESIS Y TERRENOSFRUTILLAR: FODA, SÍNTESIS Y TERRENOS
FRUTILLAR: FODA, SÍNTESIS Y TERRENOS
Paloma Bello

Conceptualización Arquitectónica, Idea rectora y Diagrama Parti
Conceptualización Arquitectónica, Idea rectora y Diagrama PartiConceptualización Arquitectónica, Idea rectora y Diagrama Parti
Conceptualización Arquitectónica, Idea rectora y Diagrama Parti
Melissa Thereliz

Brasilia
BrasiliaBrasilia
Idea rectora-Lamina
Idea rectora-LaminaIdea rectora-Lamina
Idea rectora-Lamina
sharonstacy2

EMPLAZAMIENTO. Condicionantes del Proyecto.
EMPLAZAMIENTO. Condicionantes del Proyecto.EMPLAZAMIENTO. Condicionantes del Proyecto.
EMPLAZAMIENTO. Condicionantes del Proyecto.
Carolina Sobalvarro

CASA RIVA AGUERO VS. CASA FERNANDINI
CASA RIVA AGUERO VS. CASA FERNANDINICASA RIVA AGUERO VS. CASA FERNANDINI
CASA RIVA AGUERO VS. CASA FERNANDINI
NayeliPiedraperez

PROGRAMA DE ARQUITECTURA DE UN MUSEO
PROGRAMA DE ARQUITECTURA DE UN MUSEOPROGRAMA DE ARQUITECTURA DE UN MUSEO
PROGRAMA DE ARQUITECTURA DE UN MUSEO
Fabiola Runzer Showing

Clase de RNE
Clase de RNEClase de RNE
Clase de RNE
TallerUSMP

150 AÑOS DE ARQUITECTURA PERUANA
150 AÑOS DE ARQUITECTURA PERUANA150 AÑOS DE ARQUITECTURA PERUANA
150 AÑOS DE ARQUITECTURA PERUANA
Amanda Diana

Analisis morfologico
Analisis morfologicoAnalisis morfologico
Analisis morfologico
CYNTHIA CASTILLO

Propuesta Perfil Urbano Jirón Bolívar Cdra. 5
Propuesta Perfil Urbano Jirón Bolívar Cdra. 5Propuesta Perfil Urbano Jirón Bolívar Cdra. 5
Propuesta Perfil Urbano Jirón Bolívar Cdra. 5
AndrewLskno

Cajones de estacionamientos
Cajones de estacionamientosCajones de estacionamientos
Cajones de estacionamientos
Fernanda Ramírez

DIAGNOSTICO DE CATACAOS-PIURA-PERÚ
DIAGNOSTICO DE CATACAOS-PIURA-PERÚDIAGNOSTICO DE CATACAOS-PIURA-PERÚ
DIAGNOSTICO DE CATACAOS-PIURA-PERÚ
MARICIELO ELIZABETH SAAVEDRA LALANGUE

100 Años de la Arquitectura Peruana
100 Años de la Arquitectura Peruana 100 Años de la Arquitectura Peruana
100 Años de la Arquitectura Peruana
borrero2

Huancayo pdu
Huancayo pduHuancayo pdu
Huancayo pdu
Angela Flores Leon

Analisis formal
Analisis formalAnalisis formal
Analisis formal
astronix

Tipologia de viviendas coloniales en costa trujillo y lima
Tipologia de viviendas coloniales en costa trujillo y limaTipologia de viviendas coloniales en costa trujillo y lima
Tipologia de viviendas coloniales en costa trujillo y lima
RONALD POLO ATUSAPRIA

HISTORIA URBANISMO DEL CENTRO DE LIMA
HISTORIA URBANISMO DEL CENTRO DE LIMAHISTORIA URBANISMO DEL CENTRO DE LIMA
HISTORIA URBANISMO DEL CENTRO DE LIMA
Rodolfo Hermoza Figueredo

Arquitectura republicana
Arquitectura republicanaArquitectura republicana
Arquitectura republicana
Antony Paredes Grandez

Análisis funcional
Análisis funcionalAnálisis funcional
Análisis funcional
samuelbermont


La actualidad más candente (20)

FRUTILLAR: FODA, SÍNTESIS Y TERRENOS
FRUTILLAR: FODA, SÍNTESIS Y TERRENOSFRUTILLAR: FODA, SÍNTESIS Y TERRENOS
FRUTILLAR: FODA, SÍNTESIS Y TERRENOS

Conceptualización Arquitectónica, Idea rectora y Diagrama Parti
Conceptualización Arquitectónica, Idea rectora y Diagrama PartiConceptualización Arquitectónica, Idea rectora y Diagrama Parti
Conceptualización Arquitectónica, Idea rectora y Diagrama Parti

Brasilia
BrasiliaBrasilia
Brasilia

Idea rectora-Lamina
Idea rectora-LaminaIdea rectora-Lamina
Idea rectora-Lamina

EMPLAZAMIENTO. Condicionantes del Proyecto.
EMPLAZAMIENTO. Condicionantes del Proyecto.EMPLAZAMIENTO. Condicionantes del Proyecto.
EMPLAZAMIENTO. Condicionantes del Proyecto.

CASA RIVA AGUERO VS. CASA FERNANDINI
CASA RIVA AGUERO VS. CASA FERNANDINICASA RIVA AGUERO VS. CASA FERNANDINI
CASA RIVA AGUERO VS. CASA FERNANDINI

PROGRAMA DE ARQUITECTURA DE UN MUSEO
PROGRAMA DE ARQUITECTURA DE UN MUSEOPROGRAMA DE ARQUITECTURA DE UN MUSEO
PROGRAMA DE ARQUITECTURA DE UN MUSEO

Clase de RNE
Clase de RNEClase de RNE
Clase de RNE

150 AÑOS DE ARQUITECTURA PERUANA
150 AÑOS DE ARQUITECTURA PERUANA150 AÑOS DE ARQUITECTURA PERUANA
150 AÑOS DE ARQUITECTURA PERUANA

Analisis morfologico
Analisis morfologicoAnalisis morfologico
Analisis morfologico

Propuesta Perfil Urbano Jirón Bolívar Cdra. 5
Propuesta Perfil Urbano Jirón Bolívar Cdra. 5Propuesta Perfil Urbano Jirón Bolívar Cdra. 5
Propuesta Perfil Urbano Jirón Bolívar Cdra. 5

Cajones de estacionamientos
Cajones de estacionamientosCajones de estacionamientos
Cajones de estacionamientos

DIAGNOSTICO DE CATACAOS-PIURA-PERÚ
DIAGNOSTICO DE CATACAOS-PIURA-PERÚDIAGNOSTICO DE CATACAOS-PIURA-PERÚ
DIAGNOSTICO DE CATACAOS-PIURA-PERÚ

100 Años de la Arquitectura Peruana
100 Años de la Arquitectura Peruana 100 Años de la Arquitectura Peruana
100 Años de la Arquitectura Peruana

Huancayo pdu
Huancayo pduHuancayo pdu
Huancayo pdu

Analisis formal
Analisis formalAnalisis formal
Analisis formal

Tipologia de viviendas coloniales en costa trujillo y lima
Tipologia de viviendas coloniales en costa trujillo y limaTipologia de viviendas coloniales en costa trujillo y lima
Tipologia de viviendas coloniales en costa trujillo y lima

HISTORIA URBANISMO DEL CENTRO DE LIMA
HISTORIA URBANISMO DEL CENTRO DE LIMAHISTORIA URBANISMO DEL CENTRO DE LIMA
HISTORIA URBANISMO DEL CENTRO DE LIMA

Arquitectura republicana
Arquitectura republicanaArquitectura republicana
Arquitectura republicana

Análisis funcional
Análisis funcionalAnálisis funcional
Análisis funcional


Destacado

Normativas para diseño de Centro de convenciones
Normativas para diseño de Centro de convencionesNormativas para diseño de Centro de convenciones
Normativas para diseño de Centro de convenciones
Alberto Chévez Hernández

Evaluacion de sitio y ciclo de vida del proyecto
Evaluacion de sitio y ciclo de vida del proyecto Evaluacion de sitio y ciclo de vida del proyecto
Evaluacion de sitio y ciclo de vida del proyecto
Isayana Torres

Analisis de modelo analogo
Analisis de modelo analogoAnalisis de modelo analogo
Analisis de modelo analogo
Isayana Torres

modelos analogos en la arquitectura
modelos analogos en la arquitecturamodelos analogos en la arquitectura
modelos analogos en la arquitectura
bayfred33

Santa maria la mayor
Santa maria la mayorSanta maria la mayor
Santa maria la mayor
Isayana Torres

concreto
concretoconcreto
concreto
Isayana Torres

fenomeno cultural
fenomeno culturalfenomeno cultural
fenomeno cultural
Isayana Torres

El centro getty modelos analogos
El centro getty modelos analogosEl centro getty modelos analogos
El centro getty modelos analogos
Alberto Chévez Hernández

Modelos análogos
Modelos análogosModelos análogos
Modelos análogos
Mariana Felix

Modelos analogos
Modelos analogosModelos analogos
Modelos analogos
Elida Osuna Romero

Centro comercial
Centro comercialCentro comercial
Centro comercial
YuiShiori

Analisis de las normas vrs Modelo Analogo de centro comercial
Analisis de las normas vrs Modelo Analogo de centro comercialAnalisis de las normas vrs Modelo Analogo de centro comercial
Analisis de las normas vrs Modelo Analogo de centro comercial
Arq. Ana Valdivia-Brown

Bibliotecas Municipales De Barrio
Bibliotecas Municipales De BarrioBibliotecas Municipales De Barrio
Bibliotecas Municipales De Barrio
David Rosendo Ramos

CENTRO DE CONVENCIONES-PLANTA BAJA
CENTRO DE CONVENCIONES-PLANTA BAJACENTRO DE CONVENCIONES-PLANTA BAJA
CENTRO DE CONVENCIONES-PLANTA BAJA
Marcela Denis

Centro de Convenciones Iberostar Playa Paraíso
Centro de Convenciones Iberostar Playa ParaísoCentro de Convenciones Iberostar Playa Paraíso
Centro de Convenciones Iberostar Playa ParaísoMKT-IBEROSTAR

G&C - Procesos
G&C - ProcesosG&C - Procesos
G&C - Procesos
gtorres625

Centro Internacional de Convenciones de Los Cabos
Centro Internacional de Convenciones de Los CabosCentro Internacional de Convenciones de Los Cabos
Centro Internacional de Convenciones de Los Cabos
ICA Construcción Urbana

Modelo analogo
Modelo analogoModelo analogo
Modelo analogo
Yen Contreras

Centro getty
Centro gettyCentro getty
Centro getty
Olyanka Arguello

Centro De Convenciones Construccion
Centro De Convenciones ConstruccionCentro De Convenciones Construccion
Centro De Convenciones Construccion
gnosisco


Destacado (20)

Normativas para diseño de Centro de convenciones
Normativas para diseño de Centro de convencionesNormativas para diseño de Centro de convenciones
Normativas para diseño de Centro de convenciones

Evaluacion de sitio y ciclo de vida del proyecto
Evaluacion de sitio y ciclo de vida del proyecto Evaluacion de sitio y ciclo de vida del proyecto
Evaluacion de sitio y ciclo de vida del proyecto

Analisis de modelo analogo
Analisis de modelo analogoAnalisis de modelo analogo
Analisis de modelo analogo

modelos analogos en la arquitectura
modelos analogos en la arquitecturamodelos analogos en la arquitectura
modelos analogos en la arquitectura

Santa maria la mayor
Santa maria la mayorSanta maria la mayor
Santa maria la mayor

concreto
concretoconcreto
concreto

fenomeno cultural
fenomeno culturalfenomeno cultural
fenomeno cultural

El centro getty modelos analogos
El centro getty modelos analogosEl centro getty modelos analogos
El centro getty modelos analogos

Modelos análogos
Modelos análogosModelos análogos
Modelos análogos

Modelos analogos
Modelos analogosModelos analogos
Modelos analogos

Centro comercial
Centro comercialCentro comercial
Centro comercial

Analisis de las normas vrs Modelo Analogo de centro comercial
Analisis de las normas vrs Modelo Analogo de centro comercialAnalisis de las normas vrs Modelo Analogo de centro comercial
Analisis de las normas vrs Modelo Analogo de centro comercial

Bibliotecas Municipales De Barrio
Bibliotecas Municipales De BarrioBibliotecas Municipales De Barrio
Bibliotecas Municipales De Barrio

CENTRO DE CONVENCIONES-PLANTA BAJA
CENTRO DE CONVENCIONES-PLANTA BAJACENTRO DE CONVENCIONES-PLANTA BAJA
CENTRO DE CONVENCIONES-PLANTA BAJA

Centro de Convenciones Iberostar Playa Paraíso
Centro de Convenciones Iberostar Playa ParaísoCentro de Convenciones Iberostar Playa Paraíso
Centro de Convenciones Iberostar Playa Paraíso

G&C - Procesos
G&C - ProcesosG&C - Procesos
G&C - Procesos

Centro Internacional de Convenciones de Los Cabos
Centro Internacional de Convenciones de Los CabosCentro Internacional de Convenciones de Los Cabos
Centro Internacional de Convenciones de Los Cabos

Modelo analogo
Modelo analogoModelo analogo
Modelo analogo

Centro getty
Centro gettyCentro getty
Centro getty

Centro De Convenciones Construccion
Centro De Convenciones ConstruccionCentro De Convenciones Construccion
Centro De Convenciones Construccion


Similar a Analisis de modelo analogo lima

Final Thesis- grado de Arquitecto
Final Thesis- grado de ArquitectoFinal Thesis- grado de Arquitecto
Final Thesis- grado de Arquitecto
Ismael Sánchez Hernández

Recorrido
RecorridoRecorrido
Recorrido
guestc4bf4e

Recorrido
RecorridoRecorrido
Recorrido
guestc4bf4e

Entrega 30 de Nov.
Entrega 30 de Nov.Entrega 30 de Nov.
Entrega 30 de Nov.
María Ignacia Ramírez Ojeda

DTS PROYECTO GENERAL_ENTREGA SEGUNDO CORTE.pdf
DTS PROYECTO GENERAL_ENTREGA SEGUNDO CORTE.pdfDTS PROYECTO GENERAL_ENTREGA SEGUNDO CORTE.pdf
DTS PROYECTO GENERAL_ENTREGA SEGUNDO CORTE.pdf
cristhiansierra8

Presentación de análisis del sitio
Presentación de análisis del sitioPresentación de análisis del sitio
Presentación de análisis del sitio
Maria Carmona

Seminario Contexto Urbano , Ignacio Ortiz
Seminario Contexto Urbano , Ignacio OrtizSeminario Contexto Urbano , Ignacio Ortiz
Seminario Contexto Urbano , Ignacio Ortiz
ortich

Analisis de sitio
Analisis de sitioAnalisis de sitio
Analisis de sitio
leidy leon balaustre

Portafolio académico
Portafolio académicoPortafolio académico
Portafolio académico
SebastinOrozcoGirald

Memoria Titulo Victor Orellana
Memoria Titulo Victor OrellanaMemoria Titulo Victor Orellana
Memoria Titulo Victor Orellana
Victor Orellana Fredes

Medio fisico artificial
Medio fisico artificialMedio fisico artificial
Medio fisico artificial
JoseSantos1220

Analisis terminal mariom
Analisis terminal mariomAnalisis terminal mariom
Analisis terminal mariom
Fernanda Gutiérrez

Medellin
MedellinMedellin
Dinámicas y circulaciones final 2
Dinámicas y circulaciones final 2 Dinámicas y circulaciones final 2
Dinámicas y circulaciones final 2
Olga Lucía Montoya Florez

Estructuras /Trazas urbanas
Estructuras /Trazas urbanas Estructuras /Trazas urbanas
Estructuras /Trazas urbanas
Osiel Lugo

Planes referencia centro
Planes referencia centroPlanes referencia centro
Planes referencia centro
Anneth Dayleen

Presentacion roger ramirez_-_electiva_4_-_curitiva_-
Presentacion roger ramirez_-_electiva_4_-_curitiva_-Presentacion roger ramirez_-_electiva_4_-_curitiva_-
Presentacion roger ramirez_-_electiva_4_-_curitiva_-
RogerRamirez48

INTERVENCIÓN CH TRUJILLO.docx
INTERVENCIÓN CH TRUJILLO.docxINTERVENCIÓN CH TRUJILLO.docx
INTERVENCIÓN CH TRUJILLO.docx
KEYLABEATRIZNEYRACRI

EUA 3 2010-1 # 9
EUA 3 2010-1 # 9EUA 3 2010-1 # 9
EUA 3 2010-1 # 9
UNET

Portafolio equipo
Portafolio equipoPortafolio equipo
Portafolio equipo
daniela franco reyes


Similar a Analisis de modelo analogo lima (20)

Final Thesis- grado de Arquitecto
Final Thesis- grado de ArquitectoFinal Thesis- grado de Arquitecto
Final Thesis- grado de Arquitecto

Recorrido
RecorridoRecorrido
Recorrido

Recorrido
RecorridoRecorrido
Recorrido

Entrega 30 de Nov.
Entrega 30 de Nov.Entrega 30 de Nov.
Entrega 30 de Nov.

DTS PROYECTO GENERAL_ENTREGA SEGUNDO CORTE.pdf
DTS PROYECTO GENERAL_ENTREGA SEGUNDO CORTE.pdfDTS PROYECTO GENERAL_ENTREGA SEGUNDO CORTE.pdf
DTS PROYECTO GENERAL_ENTREGA SEGUNDO CORTE.pdf

Presentación de análisis del sitio
Presentación de análisis del sitioPresentación de análisis del sitio
Presentación de análisis del sitio

Seminario Contexto Urbano , Ignacio Ortiz
Seminario Contexto Urbano , Ignacio OrtizSeminario Contexto Urbano , Ignacio Ortiz
Seminario Contexto Urbano , Ignacio Ortiz

Analisis de sitio
Analisis de sitioAnalisis de sitio
Analisis de sitio

Portafolio académico
Portafolio académicoPortafolio académico
Portafolio académico

Memoria Titulo Victor Orellana
Memoria Titulo Victor OrellanaMemoria Titulo Victor Orellana
Memoria Titulo Victor Orellana

Medio fisico artificial
Medio fisico artificialMedio fisico artificial
Medio fisico artificial

Analisis terminal mariom
Analisis terminal mariomAnalisis terminal mariom
Analisis terminal mariom

Medellin
MedellinMedellin
Medellin

Dinámicas y circulaciones final 2
Dinámicas y circulaciones final 2 Dinámicas y circulaciones final 2
Dinámicas y circulaciones final 2

Estructuras /Trazas urbanas
Estructuras /Trazas urbanas Estructuras /Trazas urbanas
Estructuras /Trazas urbanas

Planes referencia centro
Planes referencia centroPlanes referencia centro
Planes referencia centro

Presentacion roger ramirez_-_electiva_4_-_curitiva_-
Presentacion roger ramirez_-_electiva_4_-_curitiva_-Presentacion roger ramirez_-_electiva_4_-_curitiva_-
Presentacion roger ramirez_-_electiva_4_-_curitiva_-

INTERVENCIÓN CH TRUJILLO.docx
INTERVENCIÓN CH TRUJILLO.docxINTERVENCIÓN CH TRUJILLO.docx
INTERVENCIÓN CH TRUJILLO.docx

EUA 3 2010-1 # 9
EUA 3 2010-1 # 9EUA 3 2010-1 # 9
EUA 3 2010-1 # 9

Portafolio equipo
Portafolio equipoPortafolio equipo
Portafolio equipo


Último

Horarios y fechas de la PAU 2024 en la Comunidad Valenciana.
Horarios y fechas de la PAU 2024 en la Comunidad Valenciana.Horarios y fechas de la PAU 2024 en la Comunidad Valenciana.
Horarios y fechas de la PAU 2024 en la Comunidad Valenciana.
20minutos

Inteligencia Artificial para Docentes HIA Ccesa007.pdf
Inteligencia Artificial para Docentes  HIA  Ccesa007.pdfInteligencia Artificial para Docentes  HIA  Ccesa007.pdf
Inteligencia Artificial para Docentes HIA Ccesa007.pdf
Demetrio Ccesa Rayme

Planificación Ejemplo con la metodología TPACK
Planificación Ejemplo con la metodología  TPACKPlanificación Ejemplo con la metodología  TPACK
Planificación Ejemplo con la metodología TPACK
ssusera6697f

Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Unidad de Espiritualidad Eudista

6° GRADO UNIDAD DE APRENDIZAJE 3 JUNIO.docx
6° GRADO UNIDAD DE APRENDIZAJE 3 JUNIO.docx6° GRADO UNIDAD DE APRENDIZAJE 3 JUNIO.docx
6° GRADO UNIDAD DE APRENDIZAJE 3 JUNIO.docx
DanielaBurgosnazario

El ensayo mexicano en el siglo XX LITERATURA
El ensayo mexicano en el siglo XX LITERATURAEl ensayo mexicano en el siglo XX LITERATURA
El ensayo mexicano en el siglo XX LITERATURA
Armando920824

Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.
amayaltc18

Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docxLecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Alejandrino Halire Ccahuana

Todo sobre el acta constitutiva de la empresa.pdf
Todo sobre el acta constitutiva de la empresa.pdfTodo sobre el acta constitutiva de la empresa.pdf
Todo sobre el acta constitutiva de la empresa.pdf
La Paradoja educativa

Presentación Curso C. Diferencial - 2024-1.pdf
Presentación Curso C. Diferencial - 2024-1.pdfPresentación Curso C. Diferencial - 2024-1.pdf
Presentación Curso C. Diferencial - 2024-1.pdf
H4RV3YH3RN4ND3Z

Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdfGuia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Demetrio Ccesa Rayme

Presidencias radicales (1916 – 1930) (1) (1).pdf
Presidencias radicales (1916 – 1930) (1) (1).pdfPresidencias radicales (1916 – 1930) (1) (1).pdf
Presidencias radicales (1916 – 1930) (1) (1).pdf
MARIANA110300

Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLMExamen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Juan Martín Martín

teorema de pitagorasparalaeducacion.pptx
teorema de pitagorasparalaeducacion.pptxteorema de pitagorasparalaeducacion.pptx
teorema de pitagorasparalaeducacion.pptx
ElzebirQuiroga

El espiritismo desenmascarado.pdf. Lec. 10
El espiritismo desenmascarado.pdf. Lec. 10El espiritismo desenmascarado.pdf. Lec. 10
El espiritismo desenmascarado.pdf. Lec. 10
Alejandrino Halire Ccahuana

Nuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptxNuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptx
lautyzaracho4

el pensamiento critico de paulo freire en basica .pdf
el pensamiento critico de paulo freire en basica .pdfel pensamiento critico de paulo freire en basica .pdf
el pensamiento critico de paulo freire en basica .pdf
almitamtz00

Sesión: El espiritismo desenmascarado.pdf
Sesión: El espiritismo desenmascarado.pdfSesión: El espiritismo desenmascarado.pdf
Sesión: El espiritismo desenmascarado.pdf
https://gramadal.wordpress.com/

Radicación con expresiones algebraicas para 9no grado
Radicación con expresiones algebraicas para 9no gradoRadicación con expresiones algebraicas para 9no grado
Radicación con expresiones algebraicas para 9no grado
perezducasaarmando

Manual de procedimiento para gráficos HC
Manual de procedimiento para gráficos HCManual de procedimiento para gráficos HC
Manual de procedimiento para gráficos HC
josseanlo1581


Último (20)

Horarios y fechas de la PAU 2024 en la Comunidad Valenciana.
Horarios y fechas de la PAU 2024 en la Comunidad Valenciana.Horarios y fechas de la PAU 2024 en la Comunidad Valenciana.
Horarios y fechas de la PAU 2024 en la Comunidad Valenciana.

Inteligencia Artificial para Docentes HIA Ccesa007.pdf
Inteligencia Artificial para Docentes  HIA  Ccesa007.pdfInteligencia Artificial para Docentes  HIA  Ccesa007.pdf
Inteligencia Artificial para Docentes HIA Ccesa007.pdf

Planificación Ejemplo con la metodología TPACK
Planificación Ejemplo con la metodología  TPACKPlanificación Ejemplo con la metodología  TPACK
Planificación Ejemplo con la metodología TPACK

Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...

6° GRADO UNIDAD DE APRENDIZAJE 3 JUNIO.docx
6° GRADO UNIDAD DE APRENDIZAJE 3 JUNIO.docx6° GRADO UNIDAD DE APRENDIZAJE 3 JUNIO.docx
6° GRADO UNIDAD DE APRENDIZAJE 3 JUNIO.docx

El ensayo mexicano en el siglo XX LITERATURA
El ensayo mexicano en el siglo XX LITERATURAEl ensayo mexicano en el siglo XX LITERATURA
El ensayo mexicano en el siglo XX LITERATURA

Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.

Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docxLecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx

Todo sobre el acta constitutiva de la empresa.pdf
Todo sobre el acta constitutiva de la empresa.pdfTodo sobre el acta constitutiva de la empresa.pdf
Todo sobre el acta constitutiva de la empresa.pdf

Presentación Curso C. Diferencial - 2024-1.pdf
Presentación Curso C. Diferencial - 2024-1.pdfPresentación Curso C. Diferencial - 2024-1.pdf
Presentación Curso C. Diferencial - 2024-1.pdf

Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdfGuia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf

Presidencias radicales (1916 – 1930) (1) (1).pdf
Presidencias radicales (1916 – 1930) (1) (1).pdfPresidencias radicales (1916 – 1930) (1) (1).pdf
Presidencias radicales (1916 – 1930) (1) (1).pdf

Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLMExamen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM

teorema de pitagorasparalaeducacion.pptx
teorema de pitagorasparalaeducacion.pptxteorema de pitagorasparalaeducacion.pptx
teorema de pitagorasparalaeducacion.pptx

El espiritismo desenmascarado.pdf. Lec. 10
El espiritismo desenmascarado.pdf. Lec. 10El espiritismo desenmascarado.pdf. Lec. 10
El espiritismo desenmascarado.pdf. Lec. 10

Nuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptxNuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptx

el pensamiento critico de paulo freire en basica .pdf
el pensamiento critico de paulo freire en basica .pdfel pensamiento critico de paulo freire en basica .pdf
el pensamiento critico de paulo freire en basica .pdf

Sesión: El espiritismo desenmascarado.pdf
Sesión: El espiritismo desenmascarado.pdfSesión: El espiritismo desenmascarado.pdf
Sesión: El espiritismo desenmascarado.pdf

Radicación con expresiones algebraicas para 9no grado
Radicación con expresiones algebraicas para 9no gradoRadicación con expresiones algebraicas para 9no grado
Radicación con expresiones algebraicas para 9no grado

Manual de procedimiento para gráficos HC
Manual de procedimiento para gráficos HCManual de procedimiento para gráficos HC
Manual de procedimiento para gráficos HC


Analisis de modelo analogo lima

  • 1. ANÁLISIS DE MODELO ANÁLOGO Centro de Convenciones de Lima, Perú Proyecto Arquitectónico 4 Alumnas: Isayana J. Torres Agüero Ma. Fernanda Baltodano Mendoza Grupo: 3T2-A
  • 2. DATOS GENERALES de Lima (LCC) • Ubicación: El LCC está ubicado en el Centro Cultural de la Nación, distrito de San Borja. • Área construida: 85,441.39 m2, con un aforo de 9,950 personas. • Función: congresos, eventos, exposiciones, ferias, convenciones y cultura. • Fecha de construcción: Abril 2014 – Agosto 2015.
  • 3. ANÁLISIS DE LA UBICACIÓN Y EL CONTEXTO URBANO El edificio se encuentra ubicado en la zona cultural de la ciudad de Lima. Este, se interrelaciona de manera directa con las edificaciones vecinas como es el Museo, el teatro y la Biblioteca Nacional. Su ubicación le permite ser considerado el Centro de Convenciones por excelencia dentro del contexto nacional y un referente Internacional.
  • 4. El centro de convenciones se encuentra alejado de los aeropuertos de la zona, siendo el mas cercano el aeropuerto Limatambo a una distancia de , teniendo el Aeropuerto de las Palmas y el Internacional a distancia mucho mayores a estas.
  • 5. El CC tiene acceso a una serie de hoteles que varían en distancia como en costo. La proximidad de estos hoteles al CC no es muy cercana, sin embargo existen dos de ellos que su distancia es considerable.
  • 6. En la parte sureste se encuentra el sector de edificios complementarios, abarcando lo que son restaurantes, plazas comerciales, mal, estaciones de trenes y parques como zonas de descanso. Zona comercial Restaurantes Estación de metro Parques
  • 7. • En el sector Este encontramos mas establecimiento cercanos al CC que son de equipamiento para este. • El CC esta rodeado en gran cantidad por casas de uso habitacional y presenta algunos centros de estudios cercanos.
  • 8. ANALISIS DEL CONJUNTO El cc se encuentra bordeado por dos avenidas principales y dos de carácter secundario. En las principales tenemos: Av. Aviación y Av. Javier Prado.
  • 9. El CC se encuentra dentro de una zona muy transitada debido a las edificaciones que presenta a su alrededor. Tenemos calles principales que nos permiten el acceso a este pero también contamos con paradas de buses y metro. Acceco vehicular
  • 10. Posee acceso vehicular en la parte este del edificio, esto ayuda a evitar el congestionamiento vehicular, ya que es una zona secundaria, es decir presenta menor transito vehicular que las otras dos avenidas cercanas.
  • 11.
  • 12. Comunicación vertical Escaleras y ascensores Presenta ascensores dedicados solo para el publico en general y el otro tramo para la zona de servicio y mantenimiento. Flujos Internos
  • 13. CONEXIÓN ENTRE LOS EDIFICIOS Y NUEVO ESPACIO URBANO El CC se relaciona de manera directa con los edificios aledaños, además de esto su cercanía les permite crear un nuevo espacio urbano donde las personas puedan disfrutar su paso por el lugar. Se genera una especie de plaza.
  • 14.
  • 15. En su primera planta posee una muro cortina corredizo, lo cual permite tener eventos en espacios abiertos y con una conectividad directa con el sector.
  • 16. Espacio Libre para circulación, el CC no posee bordes que limiten su visibilidad y la relación directa con la personas, aspecto positivo para edificaciones publicas de este tipo.

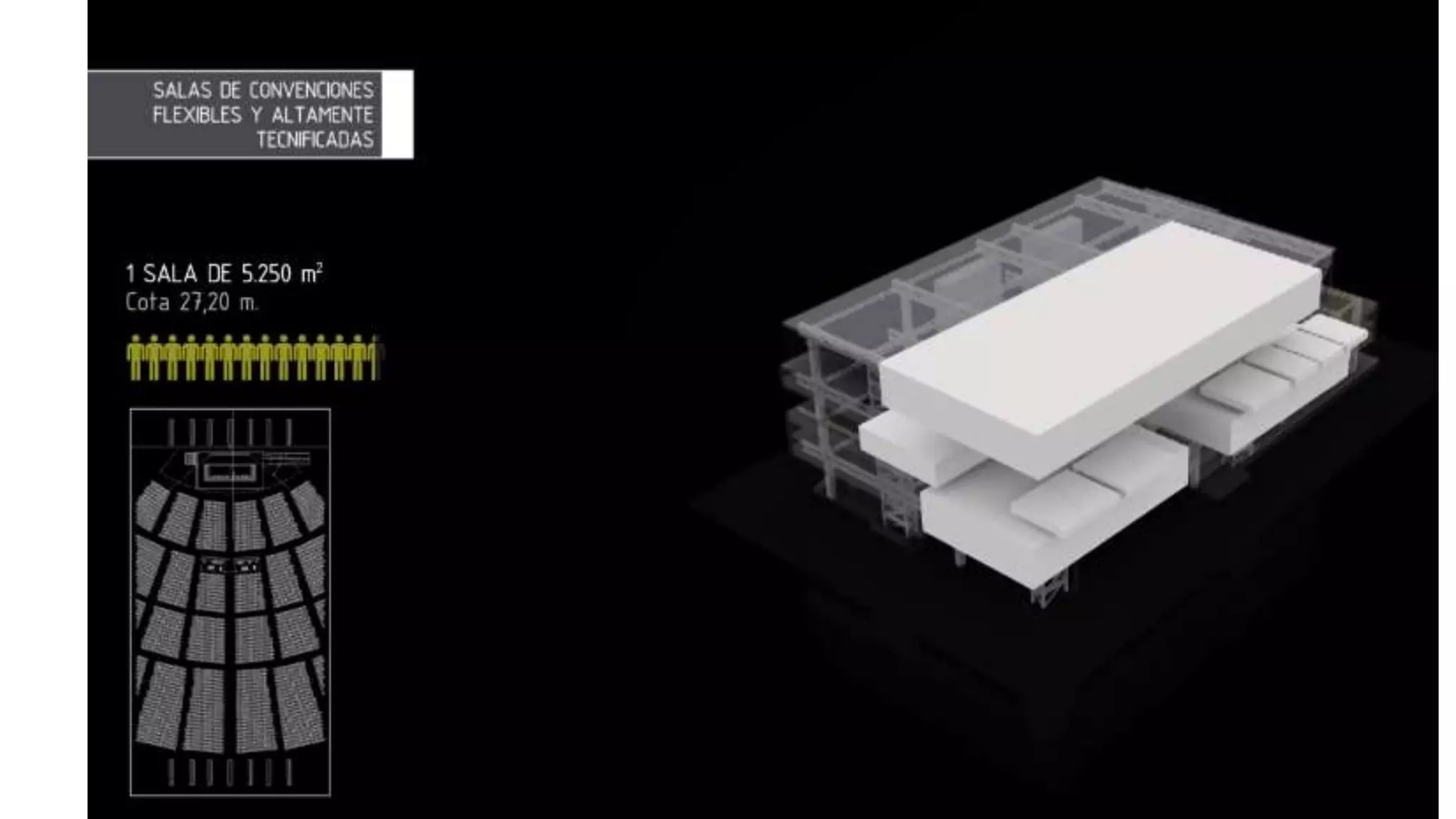

  • 17. ANÁLISIS FUNCIONAL El edificio cuenta con 10 plantas y 4 sótanos dedicados a estacionamiento. Presenta una altura de 36 m.
  • 18.
  • 19.
  • 20.
  • 21.
  • 22.
