Este documento resume las principales secciones de la norma TIA/EIA 606A, la cual estandariza las prácticas de administración y etiquetado para sistemas de cableado estructurado. La norma especifica cuatro clases de sistemas que van desde edificios sencillos hasta ambientes multicampus, e indica los requisitos de identificación y documentación para cada componente y conexión del cableado según la clase del sistema.

2. Este estándar reemplaza al anterior
(ANSI/TIA/EIA-606) originalmente publicado
en agosto de 1993. Esta versión fue aprobada
en Mayo del 2002.

3. Que normaliza el estándar 606A (6 normas)?
 Normaliza las prácticas de administración y etiquetado para los
elementos del Cableado Estructurado
 Proporciona las directrices para la codificación, identificación y
documentación de un sistema de Cableado Estructurado en clases
 Facilita la detección de fallas y agiliza la solución de eventuales
problemas.
 Único, para evitar que se le confunda con otros componentes similares.
Legible y permanente suficiente para que dure la vida del componente.
 Identificadores para sistemas Clase 1.Identificador Cuartos para
Telecomunicaciones
 Identificador para Enlace Horizontal

4. • • ¿Cuándo identificar? - Este estándar menciona que los
identificadores deben ser visibles durante la instalación y
mantenimientos.
• • ¿Con qué?- Las etiquetas deberán ser resistentes al medio
ambiente donde se coloquen (humedad, calor, etcétera).
• • ¿Cuánto tienen que durar? - Deberán tener una vida útil mayor
a la del elemento identificado.
• • ¿Se pueden generar a mano? - No, deberán ser impresas o
producidas por un elemento mecánico.

5. Esta nueva revisión especifica cuatro clases de
sistemas de administración para un rango de
infraestructura de telecomunicaciones.
Clase 1
Clase 2
Clase 3
Clase 4

6. Clase 1
Es para edificios sencillos que se sirven
desde un único cuarto de equipos.
Clases 1
 Un solo cuarto de equipo, que hace la función de cuarto de
Telecom.
 No existen cuartos adicionales de Telecom
 No existe cableado vertical.
 Rutas de cable simple que no necesitan administración.


7. - Clase 1

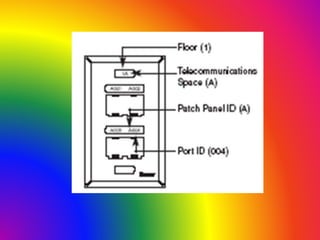

Cableado horizontal. Se debe identificar cada enlace y sus
elementos:
Puerto del panel de parcheo (annn)
Cable (fs-annn)
Conector del área de trabajo (fs-annn)
1. fs= Espacio de Telecom
2. a= uno o dos caracteres alfabéticos identificando el
panel de parcheo.
3. n= 2 o 4 caracteres numéricos identificando el puerto del
panel de parcheo.

10.  El cable deberá estar etiquetado dentro de los 30
cm finales en la cubierta en ambos extremos y puntos
de consolidación si existen.
 El conector del área de trabajo deberá estar
claramente etiquetado.
- Registros Cableado Horizontal Clase 1
- Identificador horizontal (1A-A47).
- Tipo de cable.
- Ubicación del conector.
- Tipo de conector y configuración.
- Longitud del cable.
- Tipo de panel de parcheo u otro
hardware de conexión.
- Servicio realizado.

11. - Registros Recomendado con Clase 2 , 3 y 4
- Identificador de rutas.
- Color del conector o del icono.
- Otros conectores localizados en el mismo faceplate.
- Configuración del faceplate (1,2,4, etc puertos).
- Posición del conector en el faceplate.
- Presencia o ausencia de MUTOA.
- Longitud del cordón de parcheo si es que es MUTOA.
- Numero, puerto y tipo de switch.
- Nombre del usuario.

12. Es para edificios sencillos con un cuarto
de equipos y varios cuartos de
telecomunicaciones.
Clase 2

13. Cableado vertical. Se debe identificar todo
cable entre dos espacios de Telecom dentro
de los 30 cms finales en ambos extremos:
Cable vertical (fs1/fs2-n)
fs1= Espacio de Telecom donde termina una punta del
cable.
fs2= Espacio de Telecom donde termina una la otra punta
del cable.
n= 2 o 4 caracteres alfanuméricos identificando un solo
cable

14. Retenedores de fuego. Todo retenedor de fuego
debe ser etiquetado:
Retenedor de fuego (f-FSLn(h))
 f= Carácter numérico que identifica el piso del TS.
 FSL= Fire Stopping Location.
 n= 2 numéricos que identifican la localización del
retenedor.
 h= un carácter numérico que especifica el grado en horas
del retenedor.

15. Conexión a tierra. Cada TMGB y TGB debe ser identificado con
el mismo fs del espacio donde se encuentre:
• TMGB (fs-TMGB)
• TGB (fs-TGB)

16. Clase 3
• Es para campus con varios edificios
interconectados

17. - Clase 3
Edificio. Se debe identificar mas no etiquetar de
forma única cada edificio con el siguiente
formato:
Edificio (b)
b= uno o mas caracteres alfanuméricos

18. - Registros Edificio Clase 3
- Nombre del edificio (ADM, ADM1).
- Localización (Dirección, calle, etc).
- Lista de todos los TS.
- Lista de contactos para acceso a los TS.
- Horas de acceso

19. - Clase 3
Cable vertical del campus. Debe existir un identificador único
para el cableado vertical que conecta TS´s en diferentes
edificios.
Cable Vertical Campus ([b1-fs1]/[b2-fs2]-n)
Par o fibra especifico ([b1-fs1]/[b2-fs2]-n.d)
b1-fs1 = Identificador del edificio y espacio donde esta la
terminación 1 del cable.
b2-fs2 = Identificador del edificio y espacio donde esta la
terminación 2 del cable.
n= uno o dos caracteres alfanuméricos que identifican el
cable.
d = dos o cuatro caracteres numéricos que identifican un par
o un hilo de fibra óptica.

20. - Registros cableado vertical Clase 3
- Identificador primario ([ADM-3A]/[ENG-2A]-
4).
- Tipo de cable.
- Tipo de conexión en la primera terminación
(patch panel, regleta).
- Tipo de conexión en la segunda terminación
(patch panel, regleta).

21. - Registros cableado vertical
Clase 3
- Longitud del cable.
- Identificador de rutas.
- Pares/hilos sin terminar.
- Pares/hilos disponibles.
- Pares/hilos dañados.

22. Clase 4
• Es para ambientes multicampus.

23. 23
- Clase 4
Campus. Se debe identificar mas no etiquetar
de forma la colección de edificios conectados
entre si con el siguiente formato:
Campus (c)
c= uno o mas caracteres alfanuméricos
TIA/EIA 606A

24. 24
- Registros Campus Clase 4
- Nombre del Campus (REDSISTEM).
- Localización (dirección, calle, etc).
- Lista de todos los edificios que lo
comprenden.
- Horas de acceso
TIA/EIA 606A
