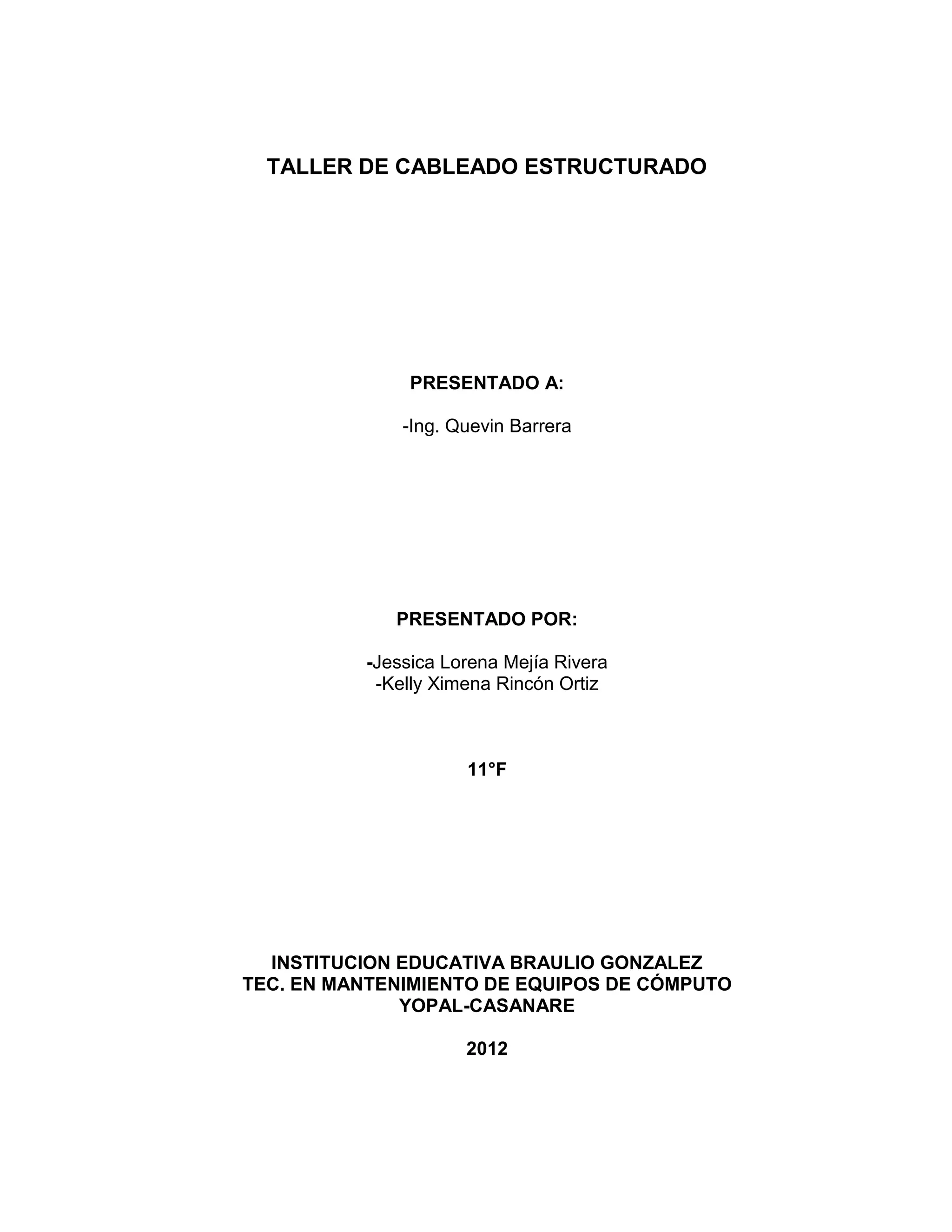

1. TALLER DE CABLEADO ESTRUCTURADO
PRESENTADO A:
-Ing. Quevin Barrera
PRESENTADO POR:
-Jessica Lorena Mejía Rivera
-Kelly Ximena Rincón Ortiz
11°F
INSTITUCION EDUCATIVA BRAULIO GONZALEZ
TEC. EN MANTENIMIENTO DE EQUIPOS DE CÓMPUTO
YOPAL-CASANARE
2012

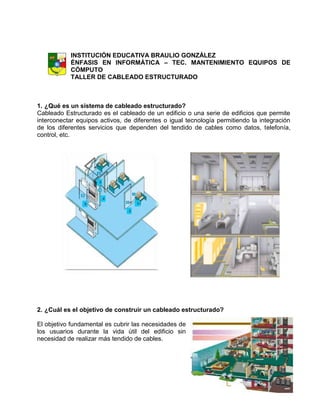

2. INSTITUCIÓN EDUCATIVA BRAULIO GONZÁLEZ
ÉNFASIS EN INFORMÁTICA – TEC. MANTENIMIENTO EQUIPOS DE
CÓMPUTO
TALLER DE CABLEADO ESTRUCTURADO
1. ¿Qué es un sistema de cableado estructurado?
Cableado Estructurado es el cableado de un edificio o una serie de edificios que permite
interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración
de los diferentes servicios que dependen del tendido de cables como datos, telefonía,
control, etc.
2. ¿Cuál es el objetivo de construir un cableado estructurado?
El objetivo fundamental es cubrir las necesidades de
los usuarios durante la vida útil del edificio sin
necesidad de realizar más tendido de cables.

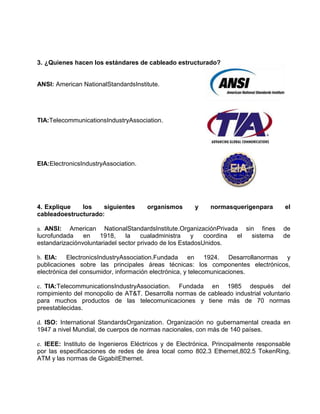

3. 3. ¿Quienes hacen los estándares de cableado estructurado?
ANSI: American NationalStandardsInstitute.
TIA:TelecommunicationsIndustryAssociation.
EIA:ElectronicsIndustryAssociation.
4. Explique los siguientes organismos y normasquerigenpara el
cableadoestructurado:
a. ANSI: American NationalStandardsInstitute.OrganizaciónPrivada sin fines de
lucrofundada en 1918, la cualadministra y coordina el sistema de
estandarizaciónvoluntariadel sector privado de los EstadosUnidos.
b. EIA: ElectronicsIndustryAssociation.Fundada en 1924. Desarrollanormas y
publicaciones sobre las principales áreas técnicas: los componentes electrónicos,
electrónica del consumidor, información electrónica, y telecomunicaciones.
c. TIA:TelecommunicationsIndustryAssociation. Fundada en 1985 después del
rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario
para muchos productos de las telecomunicaciones y tiene más de 70 normas
preestablecidas.
d. ISO: International StandardsOrganization. Organización no gubernamental creada en
1947 a nivel Mundial, de cuerpos de normas nacionales, con más de 140 países.
e. IEEE: Instituto de Ingenieros Eléctricos y de Electrónica. Principalmente responsable
por las especificaciones de redes de área local como 802.3 Ethernet,802.5 TokenRing,
ATM y las normas de GigabitEthernet.

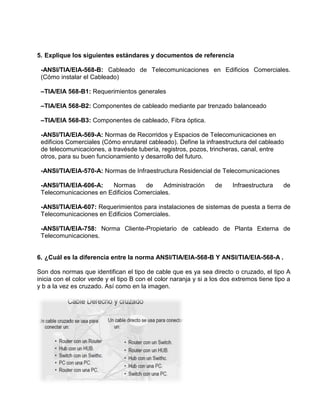

4. 5. Explique los siguientes estándares y documentos de referencia
-ANSI/TIA/EIA-568-B: Cableado de Telecomunicaciones en Edificios Comerciales.
(Cómo instalar el Cableado)
–TIA/EIA 568-B1: Requerimientos generales
–TIA/EIA 568-B2: Componentes de cableado mediante par trenzado balanceado
–TIA/EIA 568-B3: Componentes de cableado, Fibra óptica.
-ANSI/TIA/EIA-569-A: Normas de Recorridos y Espacios de Telecomunicaciones en
edificios Comerciales (Cómo enrutarel cableado). Define la infraestructura del cableado
de telecomunicaciones, a travésde tubería, registros, pozos, trincheras, canal, entre
otros, para su buen funcionamiento y desarrollo del futuro.
-ANSI/TIA/EIA-570-A: Normas de Infraestructura Residencial de Telecomunicaciones
-ANSI/TIA/EIA-606-A: Normas de Administración de Infraestructura de
Telecomunicaciones en Edificios Comerciales.
-ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas de puesta a tierra de
Telecomunicaciones en Edificios Comerciales.
-ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de Planta Externa de
Telecomunicaciones.
6. ¿Cuál es la diferencia entre la norma ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-568-A .
Son dos normas que identifican el tipo de cable que es ya sea directo o cruzado, el tipo A
inicia con el color verde y el tipo B con el color naranja y si a los dos extremos tiene tipo a
y b a la vez es cruzado. Así como en la imagen.

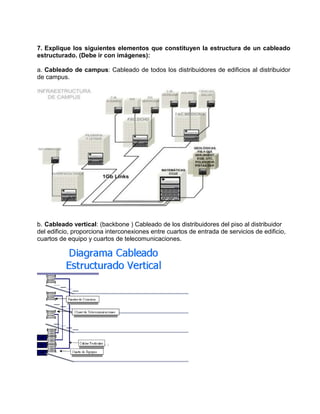

5. 7. Explique los siguientes elementos que constituyen la estructura de un cableado
estructurado. (Debe ir con imágenes):
a. Cableado de campus: Cableado de todos los distribuidores de edificios al distribuidor
de campus.
b. Cableado vertical: (backbone ) Cableado de los distribuidores del piso al distribuidor
del edificio, proporciona interconexiones entre cuartos de entrada de servicios de edificio,
cuartos de equipo y cuartos de telecomunicaciones.

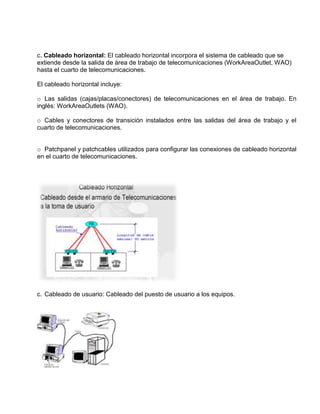

6. c. Cableado horizontal: El cableado horizontal incorpora el sistema de cableado que se
extiende desde la salida de área de trabajo de telecomunicaciones (WorkAreaOutlet, WAO)
hasta el cuarto de telecomunicaciones.
El cableado horizontal incluye:
o Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de trabajo. En
inglés: WorkAreaOutlets (WAO).
o Cables y conectores de transición instalados entre las salidas del área de trabajo y el
cuarto de telecomunicaciones.
o Patchpanel y patchcables utilizados para configurar las conexiones de cableado horizontal
en el cuarto de telecomunicaciones.
c. Cableado de usuario: Cableado del puesto de usuario a los equipos.

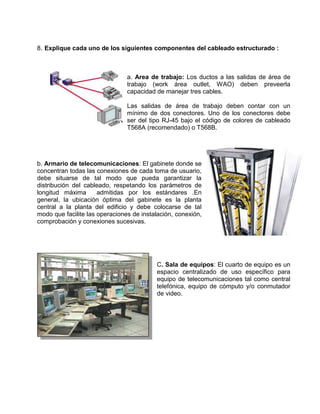

7. 8. Explique cada uno de los siguientes componentes del cableado estructurado :
a. Area de trabajo: Los ductos a las salidas de área de
trabajo (work área outlet, WAO) deben preveerla
capacidad de manejar tres cables.
Las salidas de área de trabajo deben contar con un
mínimo de dos conectores. Uno de los conectores debe
ser del tipo RJ-45 bajo el código de colores de cableado
T568A (recomendado) o T568B.
b. Armario de telecomunicaciones: El gabinete donde se
concentran todas las conexiones de cada toma de usuario,
debe situarse de tal modo que pueda garantizar la
distribución del cableado, respetando los parámetros de
longitud máxima admitidas por los estándares .En
general, la ubicación óptima del gabinete es la planta
central a la planta del edificio y debe colocarse de tal
modo que facilite las operaciones de instalación, conexión,
comprobación y conexiones sucesivas.
C. Sala de equipos: El cuarto de equipo es un
espacio centralizado de uso específico para
equipo de telecomunicaciones tal como central
telefónica, equipo de cómputo y/o conmutador
de video.

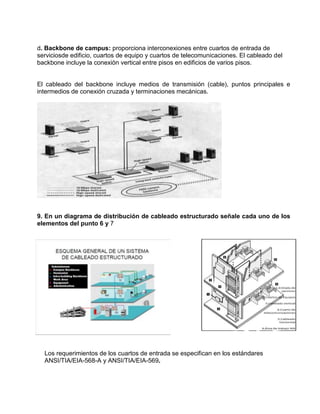

8. d. Backbone de campus: proporciona interconexiones entre cuartos de entrada de
serviciosde edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del
backbone incluye la conexión vertical entre pisos en edificios de varios pisos.
El cableado del backbone incluye medios de transmisión (cable), puntos principales e
intermedios de conexión cruzada y terminaciones mecánicas.
9. En un diagrama de distribución de cableado estructurado señale cada uno de los
elementos del punto 6 y 7
Los requerimientos de los cuartos de entrada se especifican en los estándares
ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

9. 10. Cuáles son las distancias máximas en cableado horizontal:
La distancia horizontal máxima es de 90 metros independiente del cable utilizado.
-Los cables del área de trabajo no deben exceder 3 metros (10 pies) de longitud.
-Total de 10m horizontalmente para todos los cables de conexiones, puentes y cables de
equipos en el área de trabajo y en el closet de Telecomunicaciones.
-10 m de cables más 90 m de cableado en el enlace = 100 metros totales de longitud del
canal.
11: En una red con cableado estructurado, cuales son los componentes de un
puesto de trabajo.
La imagen muestra los componentes de
cableado estructurado localizado en un edificio.

10. Cable de enlace de cobre (patchcord):
•Se compone de un cable de cobre y dos conectores de 8 pines
tipo RJ-45 ubicados a los extremos del mismo. Puede tener
protectores o botas.
•La categoría del cable de enlace debe ser igual o mayor a la
categoría del cable utilizado en el cableado horizontal.
• La máxima longitud del patchcord es de 3m.
• Cuando se utilizan “puntos de consolidación”, el cable puede
tener hasta 20m.
Cable de enlace de fibra óptica:
• Monomodo o multimodo de 2 o mas fibras para
interiores.
• Deber ser del mismo tipo que la utilizada en todo el
sistema de cableado.
• Los conectores dependerán del tipo de equipos y
pueden ser ST, SC, FDDI, etc. Se recomienda la
utilización de conectores SC.

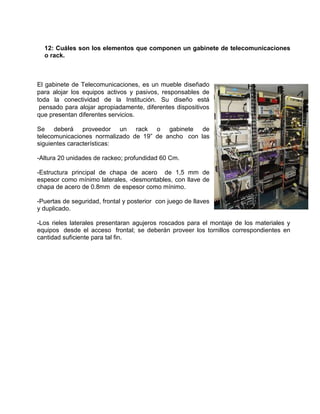

11. 12: Cuáles son los elementos que componen un gabinete de telecomunicaciones
o rack.
El gabinete de Telecomunicaciones, es un mueble diseñado
para alojar los equipos activos y pasivos, responsables de
toda la conectividad de la Institución. Su diseño está
pensado para alojar apropiadamente, diferentes dispositivos
que presentan diferentes servicios.
Se deberá proveedor un rack o gabinete de
telecomunicaciones normalizado de 19” de ancho con las
siguientes características:
-Altura 20 unidades de rackeo; profundidad 60 Cm.
-Estructura principal de chapa de acero de 1,5 mm de
espesor como mínimo laterales, -desmontables, con llave de
chapa de acero de 0.8mm de espesor como mínimo.
-Puertas de seguridad, frontal y posterior con juego de llaves
y duplicado.
-Los rieles laterales presentaran agujeros roscados para el montaje de los materiales y
equipos desde el acceso frontal; se deberán proveer los tornillos correspondientes en
cantidad suficiente para tal fin.

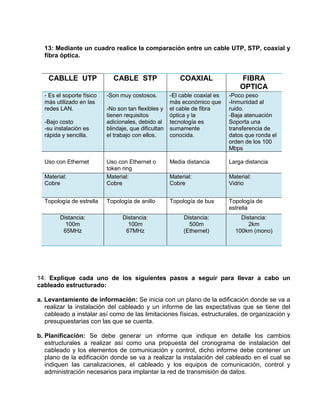

12. 13: Mediante un cuadro realice la comparación entre un cable UTP, STP, coaxial y
fibra óptica.
CABLLE UTP CABLE STP COAXIAL FIBRA
OPTICA
- Es el soporte físico -Son muy costosos. -El cable coaxial es -Poco peso
más utilizado en las más económico que -Inmunidad al
redes LAN. -No son tan flexibles y el cable de fibra ruido.
tienen requisitos óptica y la -Baja atenuación
-Bajo costo adicionales, debido al tecnología es Soporta una
-su instalación es blindaje, que dificultan sumamente transferencia de
rápida y sencilla. el trabajo con ellos. conocida. datos que ronda el
orden de los 100
Mbps
Uso con Ethernet Uso con Ethernet o Media distancia Larga distancia
token ring
Material: Material: Material: Material:
Cobre Cobre Cobre Vidrio
Topología de estrella Topología de anillo Topología de bus Topología de
estrella
Distancia: Distancia: Distancia: Distancia:
100m 100m 500m 2km
65MHz 67MHz (Ethernet) 100km (mono)
14: Explique cada uno de los siguientes pasos a seguir para llevar a cabo un
cableado estructurado:
a. Levantamiento de información: Se inicia con un plano de la edificación donde se va a
realizar la instalación del cableado y un informe de las expectativas que se tiene del
cableado a instalar así como de las limitaciones físicas, estructurales, de organización y
presupuestarias con las que se cuenta.
b. Planificación: Se debe generar un informe que indique en detalle los cambios
estructurales a realizar así como una propuesta del cronograma de instalación del
cableado y los elementos de comunicación y control, dicho informe debe contener un
plano de la edificación donde se va a realizar la instalación del cableado en el cual se
indiquen las canalizaciones, el cableado y los equipos de comunicación, control y
administración necesarios para implantar la red de transmisión de datos.

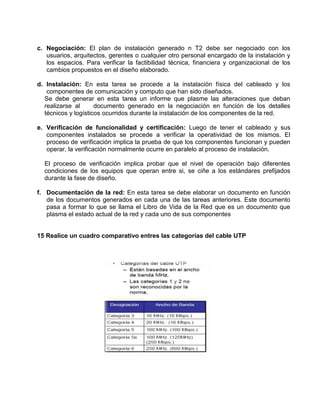

13. c. Negociación: El plan de instalación generado n T2 debe ser negociado con los
usuarios, arquitectos, gerentes o cualquier otro personal encargado de la instalación y
los espacios. Para verificar la factibilidad técnica, financiera y organizacional de los
cambios propuestos en el diseño elaborado.
d. Instalación: En esta tarea se procede a la instalación física del cableado y los
componentes de comunicación y computo que han sido diseñados.
Se debe generar en esta tarea un informe que plasme las alteraciones que deban
realizarse al documento generado en la negociación en función de los detalles
técnicos y logísticos ocurridos durante la instalación de los componentes de la red.
e. Verificación de funcionalidad y certificación: Luego de tener el cableado y sus
componentes instalados se procede a verificar la operatividad de los mismos. El
proceso de verificación implica la prueba de que los componentes funcionan y pueden
operar, la verificación normalmente ocurre en paralelo al proceso de instalación.
El proceso de verificación implica probar que el nivel de operación bajo diferentes
condiciones de los equipos que operan entre si, se ciñe a los estándares prefijados
durante la fase de diseño.
f. Documentación de la red: En esta tarea se debe elaborar un documento en función
de los documentos generados en cada una de las tareas anteriores. Este documento
pasa a formar lo que se llama el Libro de Vida de la Red que es un documento que
plasma el estado actual de la red y cada uno de sus componentes
15 Realice un cuadro comparativo entres las categorías del cable UTP

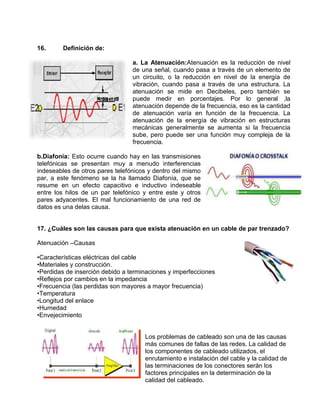

14. 16. Definición de:
a. La Atenuación:Atenuación es la reducción de nivel
de una señal, cuando pasa a través de un elemento de
un circuito, o la reducción en nivel de la energía de
vibración, cuando pasa a través de una estructura. La
atenuación se mide en Decibeles, pero también se
puede medir en porcentajes. Por lo general ,la
atenuación depende de la frecuencia, eso es la cantidad
de atenuación varía en función de la frecuencia. La
atenuación de la energía de vibración en estructuras
mecánicas generalmente se aumenta si la frecuencia
sube, pero puede ser una función muy compleja de la
frecuencia.
b.Diafonía: Esto ocurre cuando hay en las transmisiones
telefónicas se presentan muy a menudo interferencias
indeseables de otros pares telefónicos y dentro del mismo
par, a este fenómeno se la ha llamado Diafonía, que se
resume en un efecto capacitivo e inductivo indeseable
entre los hilos de un par telefónico y entre este y otros
pares adyacentes. El mal funcionamiento de una red de
datos es una delas causa.
17. ¿Cuáles son las causas para que exista atenuación en un cable de par trenzado?
Atenuación –Causas
•Características eléctricas del cable
•Materiales y construcción.
•Perdidas de inserción debido a terminaciones y imperfecciones
•Reflejos por cambios en la impedancia
•Frecuencia (las perdidas son mayores a mayor frecuencia)
•Temperatura
•Longitud del enlace
•Humedad
•Envejecimiento
Los problemas de cableado son una de las causas
más comunes de fallas de las redes. La calidad de
los componentes de cableado utilizados, el
enrutamiento e instalación del cable y la calidad de
las terminaciones de los conectores serán los
factores principales en la determinación de la
calidad del cableado.

15. 18. ¿Cuáles son las prácticas recomendadas para la instalación de un cableado
estructurado certificado cada punto de red?
La práctica recomendada para la instalación de un
cableado es la conexión en la cual se le entrega
al usuario el servicio de datos, voz, video, control
entre otros. Consta de un Jack (conector hembra
de ocho pines) denominado RJ 45 o modular de
ocho pines, salida de telecomunicaciones (TO
telecomunicationoutlet). Puede instalarse sobre
la pared y dentro de ella, para lo cual se utiliza
con unface plata o cubierta (cover). Se encuentra
en presentación sencilla, doble o cuádruple.
Para instalación de un cableado estructurado hay que
tener en cuenta los elementos principales como lo
son:
-Cableado Horizontal
-Cableado del Backbone
-Cuarto de telecomunicaciones
-Cuarto de entrada de servicios.
19.¿Cuáles son las recomendaciones para las terminaciones en los conectores
UTP?
Tal vez una de las recomendaciones más conocida y discutida del TIA/EIA-568-B.1-
2001 es la pin/par para el par trenzado balanceado de 100 ohm para ocho conductores
como los cables UTP. Estas asignaciones son llamadas T568A y T568By definen el
pinout, u orden de conexiones, para cables enRJ45 ocho pines modulares y jacks. Las
recomendaciones de Telecomunicaciones Federales de los Sistemas de Comunicación
Nacional de Estados Unidos no reconocen T568B, Mezclar el parche terminado T568A
con los cables horizontales de terminación T568B (o al revés) no produce problemas en
el pinout de una instalación. Aunque puede degradar la calidad de la señal ligeramente,
este efecto es marginal y ciertamente no mayor es que la producida por la mezcla de
las marcas de los cables en los canales
20.¿Cuáles son las recomendaciones en cuanto a canalizaciones y ductos?

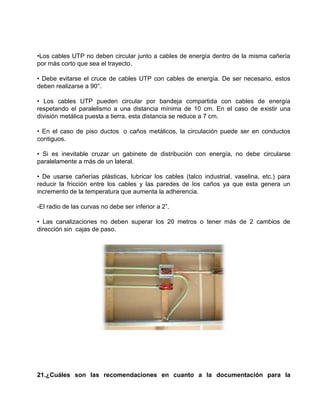

16. •Los cables UTP no deben circular junto a cables de energía dentro de la misma cañería
por más corto que sea el trayecto.
• Debe evitarse el cruce de cables UTP con cables de energía. De ser necesario, estos
deben realizarse a 90°.
• Los cables UTP pueden circular por bandeja compartida con cables de energía
respetando el paralelismo a una distancia mínima de 10 cm. En el caso de existir una
división metálica puesta a tierra, esta distancia se reduce a 7 cm.
• En el caso de piso ductos o caños metálicos, la circulación puede ser en conductos
contiguos.
• Si es inevitable cruzar un gabinete de distribución con energía, no debe circularse
paralelamente a más de un lateral.
• De usarse cañerías plásticas, lubricar los cables (talco industrial, vaselina, etc.) para
reducir la fricción entre los cables y las paredes de los caños ya que esta genera un
incremento de la temperatura que aumenta la adherencia.
-El radio de las curvas no debe ser inferior a 2”.
• Las canalizaciones no deben superar los 20 metros o tener más de 2 cambios de
dirección sin cajas de paso.
21.¿Cuáles son las recomendaciones en cuanto a la documentación para la

17. administración del cableado estructurado?
La recomendación es que cuando las terminaciones de los mismos, cruzadas, paneles de
pitcher, armarios de telecomunicaciones y otros espacios ocupados por los sistemas de
telecomunicaciones.
La documentación es un componente de la máxima
importancia para la operación y el mantenimiento de los
sistemas de telecomunicaciones.
Resulta importante poder disponer, en todo momento, de la
documentación actualizada, y fácilmente actualizable, dada la
gran variabilidad de las instalaciones debido a mudanzas,
incorporación de nuevos servicios, expansión de los
existentes.
En particular, es muy importante proveerlos de planos de
todos los pisos, en los que se detallen:
Ubicación de los gabinetes de telecomunicaciones
Ubicación de ductos a utilizar para cableado vertical
Disposición de tallada de los puestos eléctricos en caso de ser requeridos
Ubicación de piso ductos si existen y pueden ser utilizados
22. En el diseño de planos de cableado estructurado cuál es el esquema de código

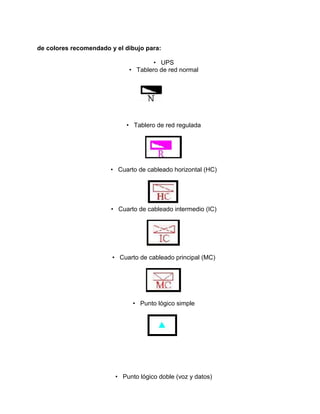

18. de colores recomendado y el dibujo para:
• UPS
• Tablero de red normal
• Tablero de red regulada
• Cuarto de cableado horizontal (HC)
• Cuarto de cableado intermedio (IC)
• Cuarto de cableado principal (MC)
• Punto lógico simple
• Punto lógico doble (voz y datos)

19. • Punto lógico triple (voz, datos y video)
• Punto lógico sobre techo
• Toma doble red regulada
• Toma doble red normal
• Agrupación simbólica
• Canaleta troncal
• Bandeja troncal
• Canaleta de distribución

20. • Distribución por piso
• Distribución por cielo raso
• Distribución por tubería
• Distribución por otras superficies
• Canaleta en PVC
• Canaleta metálica
• Transpuesto de muro o división
23. Para diseñar e instalar un sistema de cableado estructurado, se debe conocer

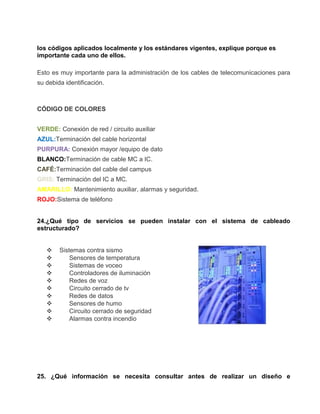

21. los códigos aplicados localmente y los estándares vigentes, explique porque es
importante cada uno de ellos.
Esto es muy importante para la administración de los cables de telecomunicaciones para
su debida identificación.
CÓDIGO DE COLORES
VERDE: Conexión de red / circuito auxiliar
AZUL:Terminación del cable horizontal
PURPURA: Conexión mayor /equipo de dato
BLANCO:Terminación de cable MC a IC.
CAFÉ:Terminación del cable del campus
GRIS: Terminación del IC a MC.
AMARILLO: Mantenimiento auxiliar, alarmas y seguridad.
ROJO:Sistema de teléfono
24.¿Qué tipo de servicios se pueden instalar con el sistema de cableado
estructurado?
 Sistemas contra sismo
 Sensores de temperatura
 Sistemas de voceo
 Controladores de iluminación
 Redes de voz
 Circuito cerrado de tv
 Redes de datos
 Sensores de humo
 Circuito cerrado de seguridad
 Alarmas contra incendio
25. ¿Qué información se necesita consultar antes de realizar un diseño e

22. implementación de cableado estructurado?
-Necesidades futuras del usuario ( expansión en
voz, datos, video, otro)
-Necesidades actuales del usuario ( voz , datos,
video, otros)
-Tipo de construcción (nueva o remodelación)
-Tipo de estructura que se está utilizando en muros y
losas
-Puntos donde se colocaran los servicios
-Requerimientos especiales para la colocación de los
servicios (salas de juntas, lobbys, auditorios, etc.)
-Requerimientos especiales en estética de
decoración
26.¿Cuáles son los pasos secuenciales que se deben seguir para diseñar un
sistema de cableado estructurado?
 Definir numero de servicios por área de trabajo (WA)
 Diseñar el tipo de salida en el área de trabajo 7. Diseñar el tipo de cableado
backbone.
 Diseñar todas las vías horizontales en el área desde el área de trabajo hasta el
cuarto de telecomunicaciones.
 Diseñar el cuarto principal de telecomunicaciones.
 Diseñar el tipo de cableado horizontal 9. Diseñar el cuarto de equipo.
 Diseñar los cuartos de telecomunicaciones 10. Diseñar la entrada de servicios.
 Diseñar todas las vías del cuarto de telecomunicaciones al cuarto principal.
-Definir el número de áreas de trabajo
-Diseñar el tipo de salida en el área de trabajo
-Diseñar el cableado horizontal
-Diseñar el cableado vertical
-Diseñar cuarto de equipos
27. Cuáles son las técnicas y herramientas

23. usadas por un administrador de red de datos para monitorear
-OpenBSD: El sistema operativo preventivamente seguro.
-TCP Wrappers: Un mecanismo de control de acceso y registro clásico basado en
IP.
-pwdump3: Permite recuperar las hashes de passwords de Windows localmente o
a través de la red aunque syskey no esté habilitado.
-LibNet: Una API (toolkit) de alto nivel permitiendo al programador de aplicaciones
construir e inyectar paquetes de red.
-IpTraf: Una implementación de traceroute que utiliza paquetes de TCP.Software
para el monitoreo de redes de IP.
-Fping: Un programa para el escaneo con ping en paralelo.
-Bastille: Un script de fortalecimiento de seguridad Para Linux, Max Os X, y HP-
UX.
-Winfingerprint: Un escáner de enumeración de Hosts/Redes para Win32.
-Shadow Security Scanner: Una herramienta de evaluación de seguridad no-libre.
-pf: El filtro de paquetes innovador de OpenBSD.
-LIDS: Un sistema de detección/defensa de intrusiones para el kernel Linux.
-hfnetchk: Herramienta de Microsoft para evaluar el estado de los parches de
todas la máquinas con Windows en una red desde una ubicación central.
-etherape: Un monitor de red gráfico para Unix basado en etherman.
-dig: Una útil herramienta de consulta de DNS que viene de la mano con Bind.
-Crack / Cracklib: El clásico cracker de passwords locales de AlecMuffett.
-cheops / cheops-ng: Nos provee de una interfaz simple a muchas utilidades de
red, mapea redes locales o remotas e identifica los sistemas operativos de las
máquinas.
-zonealarm: El firewall personal para Windows. Ofrecen una versión gratuita
limitada.
-Visual Route: Obtiene información de traceroute/whois y la grafica sobre un mapa
del mundo.

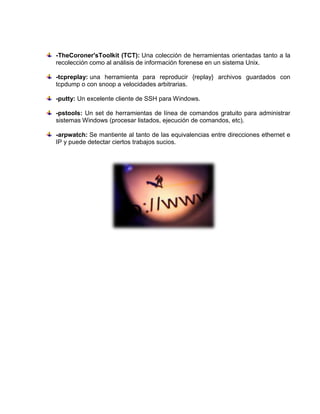

24. -TheCoroner'sToolkit (TCT): Una colección de herramientas orientadas tanto a la
recolección como al análisis de información forenese en un sistema Unix.
-tcpreplay: una herramienta para reproducir {replay} archivos guardados con
tcpdump o con snoop a velocidades arbitrarias.
-putty: Un excelente cliente de SSH para Windows.
-pstools: Un set de herramientas de línea de comandos gratuito para administrar
sistemas Windows (procesar listados, ejecución de comandos, etc).
-arpwatch: Se mantiente al tanto de las equivalencias entre direcciones ethernet e
IP y puede detectar ciertos trabajos sucios.
