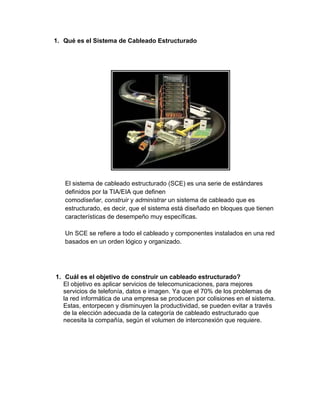

2. 1. Qué es el Sistema de Cableado Estructurado
El sistema de cableado estructurado (SCE) es una serie de estándares
definidos por la TIA/EIA que definen
comodiseñar, construir y administrar un sistema de cableado que es
estructurado, es decir, que el sistema está diseñado en bloques que tienen
características de desempeño muy específicas.
Un SCE se refiere a todo el cableado y componentes instalados en una red
basados en un orden lógico y organizado.
1. Cuál es el objetivo de construir un cableado estructurado?
El objetivo es aplicar servicios de telecomunicaciones, para mejores
servicios de telefonía, datos e imagen. Ya que el 70% de los problemas de
la red informática de una empresa se producen por colisiones en el sistema.
Estas, entorpecen y disminuyen la productividad, se pueden evitar a través
de la elección adecuada de la categoría de cableado estructurado que
necesita la compañía, según el volumen de interconexión que requiere.

3. 2. Quienes hacen los estándares de cableado estructurado?
La Telecommunications Industry Associationy (TIA) la Electronic Industries
Alliance,(EIA) son los responsables de emitir recomendaciones que
después son adoptados por la ISO y otros organismos internacionales.

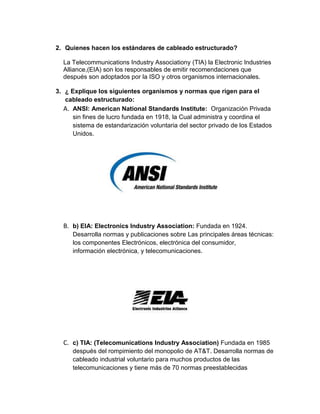

3. ¿ Explique los siguientes organismos y normas que rigen para el
cableado estructurado:
A. ANSI: American National Standards Institute: Organización Privada
sin fines de lucro fundada en 1918, la Cual administra y coordina el
sistema de estandarización voluntaria del sector privado de los Estados
Unidos.
B. b) EIA: Electronics Industry Association: Fundada en 1924.
Desarrolla normas y publicaciones sobre Las principales áreas técnicas:
los componentes Electrónicos, electrónica del consumidor,
información electrónica, y telecomunicaciones.
C. c) TIA: (Telecomunications Industry Association) Fundada en 1985
después del rompimiento del monopolio de AT&T. Desarrolla normas de
cableado industrial voluntario para muchos productos de las
telecomunicaciones y tiene más de 70 normas preestablecidas

4. D. d) ISO: International Standards Organización: Organización no
gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas
nacionales, con más de 140 países.
4. Explique los siguientes estándares y documentos de referencia
a) ANSI/TIA/EIA-568-B: Este es la norma de Cableado Estándar de
telecomunicaciones para Edificios comerciales.
b) ANSI/TIA/EIA-569-A: Este Dirige las Rutas y Espacios de
Telecomunicaciones para Edificios Comerciales. Define la
infraestructura del cableado de telecomunicaciones, a través de
tubería, registros, pozos, trincheras, canal, entre otros, para su buen
funcionamiento y desarrollo del futuro.

5. c) ANSI/TIA/EIA-570-A: Este establece el cableado de uso residencial y
de pequeños negocios.
d) ANSI/TIA/EIA-606-A:Este se encarga para la administración de
infraestructuras de telecomunicaciones y edificios comerciales.

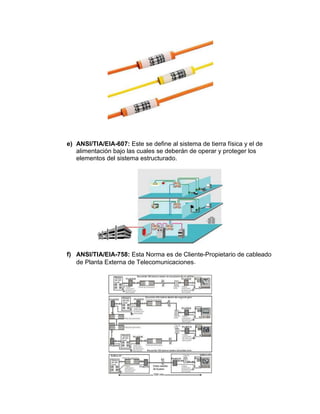

6. e) ANSI/TIA/EIA-607: Este se define al sistema de tierra física y el de
alimentación bajo las cuales se deberán de operar y proteger los
elementos del sistema estructurado.
f) ANSI/TIA/EIA-758: Esta Norma es de Cliente-Propietario de cableado
de Planta Externa de Telecomunicaciones.

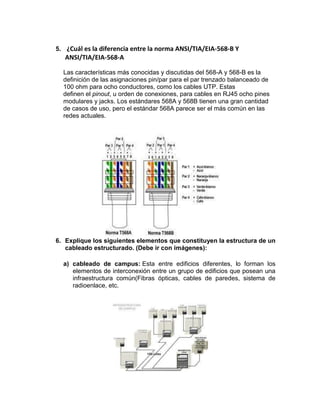

7. 5. ¿Cuál es la diferencia entre la norma ANSI/TIA/EIA-568-B Y
ANSI/TIA/EIA-568-A
Las características más conocidas y discutidas del 568-A y 568-B es la
definición de las asignaciones pin/par para el par trenzado balanceado de
100 ohm para ocho conductores, como los cables UTP. Estas
definen el pinout, u orden de conexiones, para cables en RJ45 ocho pines
modulares y jacks. Los estándares 568A y 568B tienen una gran cantidad
de casos de uso, pero el estándar 568A parece ser el más común en las
redes actuales.
6. Explique los siguientes elementos que constituyen la estructura de un
cableado estructurado. (Debe ir con imágenes):
a) cableado de campus: Esta entre edificios diferentes, lo forman los
elementos de interconexión entre un grupo de edificios que posean una
infraestructura común(Fibras ópticas, cables de paredes, sistema de
radioenlace, etc.

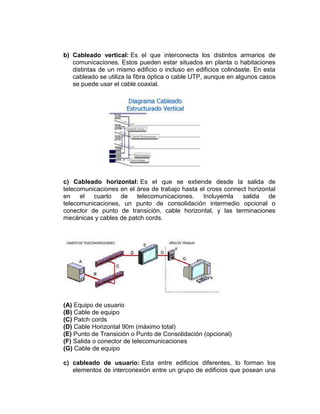

8. b) Cableado vertical: Es el que interconecta los distintos armarios de
comunicaciones. Estos pueden estar situados en planta o habitaciones
distintas de un mismo edificio o incluso en edificios colindaste. En esta
cableado se utiliza la fibra óptica o cable UTP, aunque en algunos casos
se puede usar el cable coaxial.
c) Cableado horizontal: Es el que se extiende desde la salida de
telecomunicaciones en el área de trabajo hasta el cross connect horizontal
en el cuarto de telecomunicaciones. Incluyemla salida de
telecomunicaciones, un punto de consolidación intermedio opcional o
conector de punto de transición, cable horizontal, y las terminaciones
mecánicas y cables de patch cords.
(A) Equipo de usuario
(B) Cable de equipo
(C) Patch cords
(D) Cable Horizontal 90m (máximo total)
(E) Punto de Transición o Punto de Consolidación (opcional)
(F) Salida o conector de telecomunicaciones
(G) Cable de equipo
c) cableado de usuario: Esta entre edificios diferentes, lo forman los
elementos de interconexión entre un grupo de edificios que posean una

9. infraestructura común (Fibras ópticas, cables de paredes, sistema de
radioenlace, etc.
7. Explique cada uno de los siguientes componentes del cableado
estructurado :

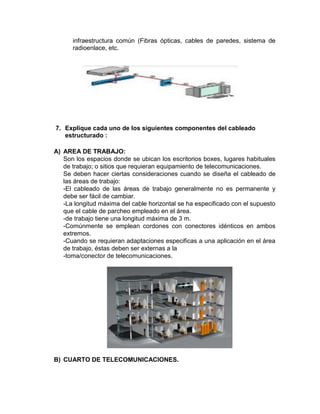

A) AREA DE TRABAJO:
Son los espacios donde se ubican los escritorios boxes, lugares habituales
de trabajo; o sitios que requieran equipamiento de telecomunicaciones.
Se deben hacer ciertas consideraciones cuando se diseña el cableado de
las áreas de trabajo:
-El cableado de las áreas de trabajo generalmente no es permanente y
debe ser fácil de cambiar.
-La longitud máxima del cable horizontal se ha especificado con el supuesto
que el cable de parcheo empleado en el área.
-de trabajo tiene una longitud máxima de 3 m.
-Comúnmente se emplean cordones con conectores idénticos en ambos
extremos.
-Cuando se requieran adaptaciones especificas a una aplicación en el área
de trabajo, éstas deben ser externas a la
-toma/conector de telecomunicaciones.
B) CUARTO DE TELECOMUNICACIONES.

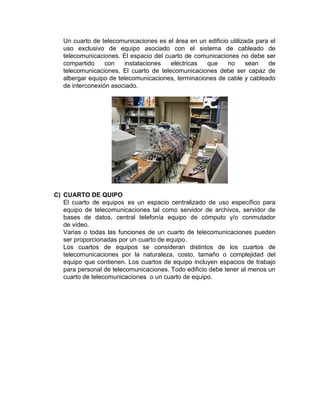

10. Un cuarto de telecomunicaciones es el área en un edificio utilizada para el
uso exclusivo de equipo asociado con el sistema de cableado de
telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser
compartido con instalaciones eléctricas que no sean de
telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de
albergar equipo de telecomunicaciones, terminaciones de cable y cableado
de interconexión asociado.
C) CUARTO DE QUIPO
El cuarto de equipos es un espacio centralizado de uso específico para
equipo de telecomunicaciones tal como servidor de archivos, servidor de
bases de datos, central telefonía equipo de cómputo y/o conmutador
de vídeo.
Varias o todas las funciones de un cuarto de telecomunicaciones pueden
ser proporcionadas por un cuarto de equipo.
Los cuartos de equipos se consideran distintos de los cuartos de
telecomunicaciones por la naturaleza, costo, tamaño o complejidad del
equipo que contienen. Los cuartos de equipo incluyen espacios de trabajo
para personal de telecomunicaciones. Todo edificio debe tener al menos un
cuarto de telecomunicaciones o un cuarto de equipo.

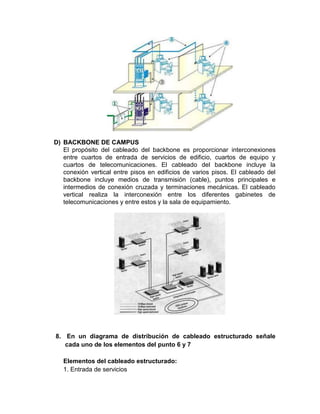

11. D) BACKBONE DE CAMPUS
El propósito del cableado del backbone es proporcionar interconexiones
entre cuartos de entrada de servicios de edificio, cuartos de equipo y
cuartos de telecomunicaciones. El cableado del backbone incluye la
conexión vertical entre pisos en edificios de varios pisos. El cableado del
backbone incluye medios de transmisión (cable), puntos principales e
intermedios de conexión cruzada y terminaciones mecánicas. El cableado
vertical realiza la interconexión entre los diferentes gabinetes de
telecomunicaciones y entre estos y la sala de equipamiento.
8. En un diagrama de distribución de cableado estructurado señale
cada uno de los elementos del punto 6 y 7
Elementos del cableado estructurado:
1. Entrada de servicios

12. 2. Cuartos de Equipos
3. Cableado vertical
4. Cuarto de telecomunicaciones
5. Cableado horizontal
6. Área de trabajo WA
9. Cuáles son las distancias máximas en cableado horizontal
DISTANCIA DEL CABLE
La distancia horizontal máxima es de 90 metros independiente del cable
utilizado. Esta es la distancia desde el ·rea de trabajo de
telecomunicaciones hasta el cuarto de telecomunicaciones. Al establecer la
distancia máxima se hace la previsión de 10 metros adicionales para la
distancia combinada de cables de empate (5 metros máximos) y cables
utilizados para conectar equipo en el área de trabajo de telecomunicaciones
y el cuarto de telecomunicaciones.

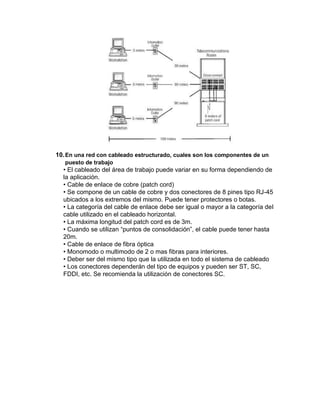

13. 10. En una red con cableado estructurado, cuales son los componentes de un
puesto de trabajo
• El cableado del área de trabajo puede variar en su forma dependiendo de
la aplicación.
• Cable de enlace de cobre (patch cord)
• Se compone de un cable de cobre y dos conectores de 8 pines tipo RJ-45
ubicados a los extremos del mismo. Puede tener protectores o botas.
• La categoría del cable de enlace debe ser igual o mayor a la categoría del
cable utilizado en el cableado horizontal.
• La máxima longitud del patch cord es de 3m.
• Cuando se utilizan “puntos de consolidación”, el cable puede tener hasta
20m.
• Cable de enlace de fibra óptica
• Monomodo o multimodo de 2 o mas fibras para interiores.
• Deber ser del mismo tipo que la utilizada en todo el sistema de cableado
• Los conectores dependerán del tipo de equipos y pueden ser ST, SC,
FDDI, etc. Se recomienda la utilización de conectores SC.

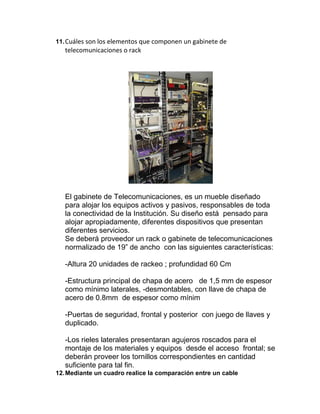

14. 11. Cuáles son los elementos que componen un gabinete de
telecomunicaciones o rack
El gabinete de Telecomunicaciones, es un mueble diseñado
para alojar los equipos activos y pasivos, responsables de toda
la conectividad de la Institución. Su diseño está pensado para
alojar apropiadamente, diferentes dispositivos que presentan
diferentes servicios.
Se deberá proveedor un rack o gabinete de telecomunicaciones
normalizado de 19” de ancho con las siguientes características:
-Altura 20 unidades de rackeo ; profundidad 60 Cm
-Estructura principal de chapa de acero de 1,5 mm de espesor
como mínimo laterales, -desmontables, con llave de chapa de
acero de 0.8mm de espesor como mínim
-Puertas de seguridad, frontal y posterior con juego de llaves y
duplicado.
-Los rieles laterales presentaran agujeros roscados para el
montaje de los materiales y equipos desde el acceso frontal; se
deberán proveer los tornillos correspondientes en cantidad
suficiente para tal fin.

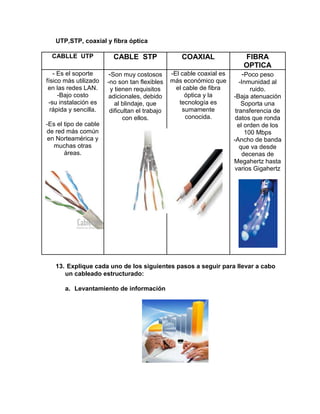

12. Mediante un cuadro realice la comparación entre un cable

15. UTP,STP, coaxial y fibra óptica
CABLLE UTP CABLE STP COAXIAL FIBRA
OPTICA
- Es el soporte -Son muy costosos -El cable coaxial es -Poco peso
físico más utilizado -no son tan flexibles más económico que -Inmunidad al
en las redes LAN. y tienen requisitos el cable de fibra ruido.
-Bajo costo adicionales, debido óptica y la -Baja atenuación
-su instalación es al blindaje, que tecnología es Soporta una
rápida y sencilla. dificultan el trabajo sumamente transferencia de
con ellos. conocida. datos que ronda
-Es el tipo de cable el orden de los
de red más común 100 Mbps
en Norteamérica y -Ancho de banda
muchas otras que va desde
áreas. decenas de
Megahertz hasta
varios Gigahertz
13. Explique cada uno de los siguientes pasos a seguir para llevar a cabo
un cableado estructurado:

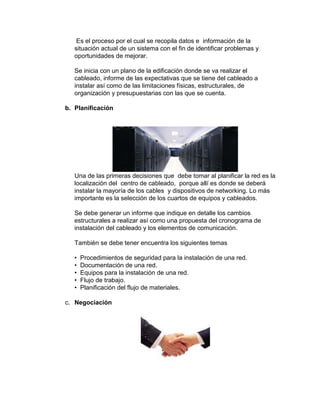

a. Levantamiento de información

16. Es el proceso por el cual se recopila datos e información de la
situación actual de un sistema con el fin de identificar problemas y
oportunidades de mejorar.
Se inicia con un plano de la edificación donde se va realizar el
cableado, informe de las expectativas que se tiene del cableado a
instalar así como de las limitaciones físicas, estructurales, de
organización y presupuestarias con las que se cuenta.
b. Planificación
Una de las primeras decisiones que debe tomar al planificar la red es la
localización del centro de cableado, porque allí es donde se deberá
instalar la mayoría de los cables y dispositivos de networking. Lo más
importante es la selección de los cuartos de equipos y cableados.
Se debe generar un informe que indique en detalle los cambios
estructurales a realizar así como una propuesta del cronograma de
instalación del cableado y los elementos de comunicación.
También se debe tener encuentra los siguientes temas
• Procedimientos de seguridad para la instalación de una red.
• Documentación de una red.
• Equipos para la instalación de una red.
• Flujo de trabajo.
• Planificación del flujo de materiales.
c. Negociación

17. Debe ser negociado con los usuarios, arquitectos, gerentes o cualquier
otro personal encargado de la instalación y los espacios. Para verificar
la factibilidad técnica, financiera y organizacional de los cambios
propuestos en el diseño elaborado.
•Se debe generar en esta tarea un informe que plasme las alteraciones
que deban realizarse al documento generado en la planeación en
función de las negociaciones realizadas con los responsables del
proyecto o instalación.
d. Instalación
En esta tarea se procede a la instalación física del cableado y los
componentes de comunicación y cómputo que han sido diseñados.
Se debe generar en esta tarea un informe que plasme las alteraciones
que deban realizarse al documento generado en la negociación en
función de los detalles técnicos y logísticos ocurridos durante la
instalación de los componentes de la red. La instalación también debe
reflejar los procedimientos que deben emplearse para realizar cualquier
posible modificación al sistema ya sea a nivel de enlaces de
comunicación, equipos de cómputo (tanto clientes como servidores),
programas de administración, colaboración y programas de
productividad.
e. Verificación de funcionalidad y certificación

18. Luego de tener el cableado y sus componentes instalados se procede a
verificar la operatividad de los mismos. El proceso de verificación
implica la prueba de que los componentes funcionan y pueden operar,
la verificación normalmente ocurre en paralelo al proceso de
instalación. El proceso de verificación implica probar que el nivel de
operación bajo diferentes condiciones de los equipos que operan entre
si, se ciñe a los estándares prefijados durante la fase de diseño
•El informe a generar en esta tarea es un informe que plasme los
niveles de operatividad que cumplen en cada uno de los enlaces físicos
de la red.
f. Documentación de la red
se debe plasmar un documento en función de los documentos
generados en cada una de las anteriores tareas. Esta información pasa
a ser llamado libro de la red que es un documento que plasma el
estado actual de la red y cada de los componentes.

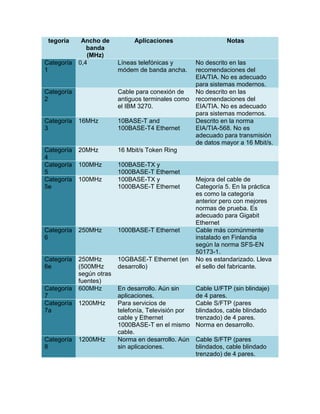

14. Realice un cuadro comparativo entres las categorías del cable UTP

19. tegoría Ancho de Aplicaciones Notas
banda
(MHz)
Categoría 0,4 Líneas telefónicas y No descrito en las
1 módem de banda ancha. recomendaciones del
EIA/TIA. No es adecuado
para sistemas modernos.
Categoría Cable para conexión de No descrito en las
2 antiguos terminales como recomendaciones del
el IBM 3270. EIA/TIA. No es adecuado
para sistemas modernos.
Categoría 16MHz 10BASE-T and Descrito en la norma
3 100BASE-T4 Ethernet EIA/TIA-568. No es
adecuado para transmisión
de datos mayor a 16 Mbit/s.
Categoría 20MHz 16 Mbit/s Token Ring
4
Categoría 100MHz 100BASE-TX y
5 1000BASE-T Ethernet
Categoría 100MHz 100BASE-TX y Mejora del cable de
5e 1000BASE-T Ethernet Categoría 5. En la práctica
es como la categoría
anterior pero con mejores
normas de prueba. Es
adecuado para Gigabit
Ethernet
Categoría 250MHz 1000BASE-T Ethernet Cable más comúnmente
6 instalado en Finlandia
según la norma SFS-EN
50173-1.
Categoría 250MHz 10GBASE-T Ethernet (en No es estandarizado. Lleva
6e (500MHz desarrollo) el sello del fabricante.
según otras
fuentes)
Categoría 600MHz En desarrollo. Aún sin Cable U/FTP (sin blindaje)
7 aplicaciones. de 4 pares.
Categoría 1200MHz Para servicios de Cable S/FTP (pares
7a telefonía, Televisión por blindados, cable blindado
cable y Ethernet trenzado) de 4 pares.
1000BASE-T en el mismo Norma en desarrollo.
cable.
Categoría 1200MHz Norma en desarrollo. Aún Cable S/FTP (pares
8 sin aplicaciones. blindados, cable blindado
trenzado) de 4 pares.

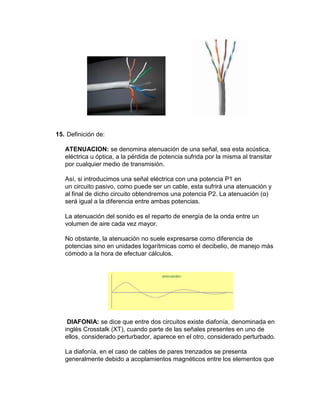

20. 15. Definición de:
ATENUACION: se denomina atenuación de una señal, sea esta acústica,
eléctrica u óptica, a la pérdida de potencia sufrida por la misma al transitar
por cualquier medio de transmisión.
Así, si introducimos una señal eléctrica con una potencia P1 en
un circuito pasivo, como puede ser un cable, esta sufrirá una atenuación y
al final de dicho circuito obtendremos una potencia P2. La atenuación (α)
será igual a la diferencia entre ambas potencias.
La atenuación del sonido es el reparto de energía de la onda entre un
volumen de aire cada vez mayor.
No obstante, la atenuación no suele expresarse como diferencia de
potencias sino en unidades logarítmicas como el decibelio, de manejo más
cómodo a la hora de efectuar cálculos.
DIAFONIA: se dice que entre dos circuitos existe diafonía, denominada en
inglés Crosstalk (XT), cuando parte de las señales presentes en uno de
ellos, considerado perturbador, aparece en el otro, considerado perturbado.
La diafonía, en el caso de cables de pares trenzados se presenta
generalmente debido a acoplamientos magnéticos entre los elementos que

21. componen los circuitos perturbador y perturbado o como consecuencia de
desequilibrios de admitancia entre los hilos de ambos circuitos.
La diafonía se mide como la atenuación existente entre el circuito
perturbador y el perturbado, por lo que también se denomina atenuación de
diafonía.
16. ¿Cuáles son las causas para que exista atenuación en un cable de par
trenzado?
CAUSA
Características eléctrica del cable
Materiales y construcción
Perdidas de inserción debido a terminaciones e imperfecciones
Reflejos por cambios en la impedancia
Frecuencia ( las perdidas son mayores a mayor frecuencia)
Temperatura
Longitud del enlace
Humedad
Envejecimiento

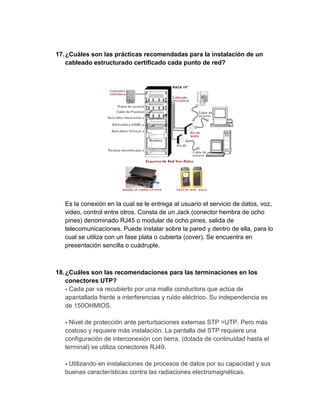

22. 17. ¿Cuáles son las prácticas recomendadas para la instalación de un
cableado estructurado certificado cada punto de red?
Es la conexión en la cual se le entrega al usuario el servicio de datos, voz,
video, control entre otros. Consta de un Jack (conector hembra de ocho
pines) denominado RJ45 o modular de ocho pines, salida de
telecomunicaciones. Puede instalar sobre la pared y dentro de ella, para lo
cual se utiliza con un fase plata o cubierta (cover). Se encuentra en
presentación sencilla o cuádruple.
18. ¿Cuáles son las recomendaciones para las terminaciones en los
conectores UTP?
- Cada par va recubierto por una malla conductora que actúa de
apantallada frente a interferencias y ruido eléctrico. Su independencia es
de 150OHMIOS.
- Nivel de protección ante perturbaciones externas STP >UTP. Pero más
costoso y requiere más instalación. La pantalla del STP requiere una
configuración de interconexión con tierra, (dotada de continuidad hasta el
terminal) se utiliza conectores RJ49.
- Utilizando en instalaciones de procesos de datos por su capacidad y sus
buenas características contra las radiaciones electromagnéticas.

23. 19. ¿Cuáles son las recomendaciones en cuanto a canalizaciones y
ductos?
Los cables UTP no deben circular junto a cables de energía dentro de la
misma cañería por más corto que sea el trayecto.
Debe usarse cañerías plásticas, lubricar los cables con: (talco industrial,
vaselina, etc.) Para reducir la fricción entre los cables y las paredes de los
caños ya que esta genera un incremento de la temperatura que aumenta la
adherencia.
El radio de las curvas no debe ser inferior a 2”.
Las canalizaciones no deben superar los 20 metros.
En tendidos verticales se deben fijar los cables a intervalos regulares para
evitar el efecto del peso en el acceso superior.
Al utilizar fijaciones (grampas, precintos) no excederse en la presión aplicada
(no arrugar la cubierta), pues puede afectar a los conductores internos.

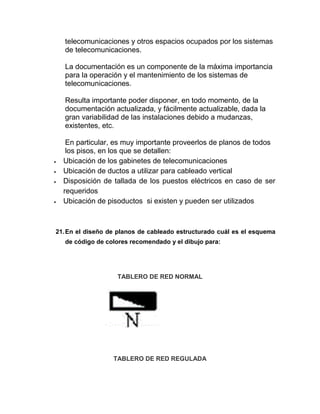

20. ¿Cuáles son las recomendaciones en cuanto a la documentación para
la administración del cableado estructurado?
La administración del sistema de cableado incluye la
documentación de los cables, terminaciones de los mismos,
cruzadas, paneles de “patcheo”, armarios de

24. telecomunicaciones y otros espacios ocupados por los sistemas
de telecomunicaciones.
La documentación es un componente de la máxima importancia
para la operación y el mantenimiento de los sistemas de
telecomunicaciones.
Resulta importante poder disponer, en todo momento, de la
documentación actualizada, y fácilmente actualizable, dada la
gran variabilidad de las instalaciones debido a mudanzas,
existentes, etc.
En particular, es muy importante proveerlos de planos de todos
los pisos, en los que se detallen:
Ubicación de los gabinetes de telecomunicaciones
Ubicación de ductos a utilizar para cableado vertical
Disposición de tallada de los puestos eléctricos en caso de ser
requeridos
Ubicación de pisoductos si existen y pueden ser utilizados
21. En el diseño de planos de cableado estructurado cuál es el esquema
de código de colores recomendado y el dibujo para:
TABLERO DE RED NORMAL
TABLERO DE RED REGULADA

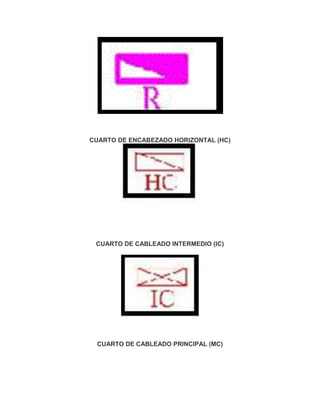

25. CUARTO DE ENCABEZADO HORIZONTAL (HC)
CUARTO DE CABLEADO INTERMEDIO (IC)
CUARTO DE CABLEADO PRINCIPAL (MC)

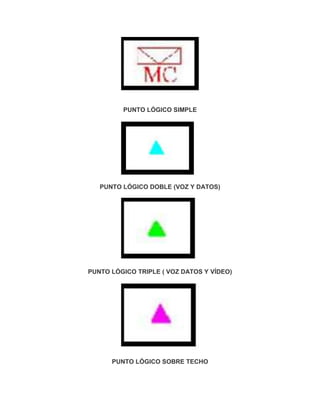

26. PUNTO LÓGICO SIMPLE
PUNTO LÓGICO DOBLE (VOZ Y DATOS)
PUNTO LÓGICO TRIPLE ( VOZ DATOS Y VÍDEO)
PUNTO LÓGICO SOBRE TECHO

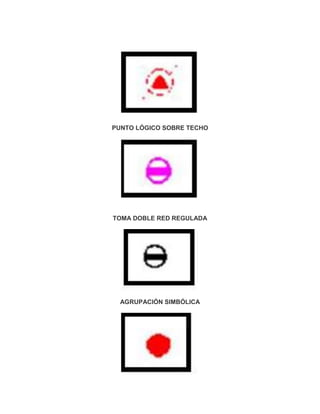

27. PUNTO LÓGICO SOBRE TECHO
TOMA DOBLE RED REGULADA
AGRUPACIÓN SIMBÓLICA

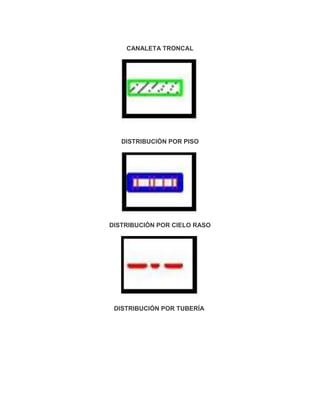

28. CANALETA TRONCAL
DISTRIBUCIÓN POR PISO
DISTRIBUCIÓN POR CIELO RASO
DISTRIBUCIÓN POR TUBERÍA

29. DISTRIBUCIÓN POR OTRAS SUPERFICIES
CANALETA EN PVC
CANALETA METALICA

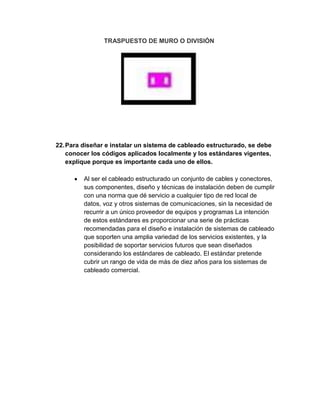

30. TRASPUESTO DE MURO O DIVISIÓN
22. Para diseñar e instalar un sistema de cableado estructurado, se debe
conocer los códigos aplicados localmente y los estándares vigentes,
explique porque es importante cada uno de ellos.
Al ser el cableado estructurado un conjunto de cables y conectores,
sus componentes, diseño y técnicas de instalación deben de cumplir
con una norma que dé servicio a cualquier tipo de red local de
datos, voz y otros sistemas de comunicaciones, sin la necesidad de
recurrir a un único proveedor de equipos y programas La intención
de estos estándares es proporcionar una serie de prácticas
recomendadas para el diseño e instalación de sistemas de cableado
que soporten una amplia variedad de los servicios existentes, y la
posibilidad de soportar servicios futuros que sean diseñados
considerando los estándares de cableado. El estándar pretende
cubrir un rango de vida de más de diez años para los sistemas de
cableado comercial.

31. 23. ¿Qué tipo de servicios se pueden instalar con el sistema de cableado
estructurado?
Sistemas contra sismo
Sensores de temperatura
Sistemas de voceo
Controladores de iluminación
Redes de voz
Circuito cerrado de tv
Redes de datos
Sensores de humo
Circuito cerrado de seguridad
Alarmas contra incendio
24. ¿Qué información se necesita consultar antes de realizar un diseño e
implementación de cableado estructurado?

32. Necesidades futuras del usuario ( expansión en voz, datos, video, otro)
Necesidades actuales del usuario ( voz , datos, video, otros)
Tipo de construcción (nueva o remodelación)
Tipo de estructura que se está utilizando en muros y losas
Puntos donde se colocaran los servicios
Requerimientos especiales para la colocación de los servicios (salas de
juntas, lobbys, auditorios, etc.)
Requerimientos especiales en estética de decoración
25. ¿Cuáles son los pasos secuenciales que se deben seguir para diseñar
un sistema de cableado estructurado?
1.Cuáles son los puntos donde colocaran los servicios
2. Hay requerimiento especial en la estética de decoración
3. Cuáles son las necesidades actuales del usuario (voz, datos, videos,
otros)
4. Cuáles son las necesidades futuras del usuario (expansión de voz,
datos, videos, ETC)
5. El método más común indica que debemos comenzar por el área de
trabajo e ir introduciendo hasta el closet principal:
-Definir el número de áreas de trabajo
-Diseñar el tipo de salida en el área de trabajo
-Diseñar el cableado horizontal
-Diseñar el cableado vertical
-Diseñar cuarto de equipos

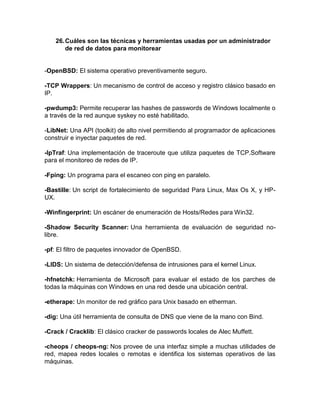

33. 26. Cuáles son las técnicas y herramientas usadas por un administrador
de red de datos para monitorear
-OpenBSD: El sistema operativo preventivamente seguro.
-TCP Wrappers: Un mecanismo de control de acceso y registro clásico basado en
IP.
-pwdump3: Permite recuperar las hashes de passwords de Windows localmente o
a través de la red aunque syskey no esté habilitado.
-LibNet: Una API (toolkit) de alto nivel permitiendo al programador de aplicaciones
construir e inyectar paquetes de red.
-IpTraf: Una implementación de traceroute que utiliza paquetes de TCP.Software
para el monitoreo de redes de IP.
-Fping: Un programa para el escaneo con ping en paralelo.
-Bastille: Un script de fortalecimiento de seguridad Para Linux, Max Os X, y HP-
UX.
-Winfingerprint: Un escáner de enumeración de Hosts/Redes para Win32.
-Shadow Security Scanner: Una herramienta de evaluación de seguridad no-
libre.
-pf: El filtro de paquetes innovador de OpenBSD.
-LIDS: Un sistema de detección/defensa de intrusiones para el kernel Linux.
-hfnetchk: Herramienta de Microsoft para evaluar el estado de los parches de
todas la máquinas con Windows en una red desde una ubicación central.
-etherape: Un monitor de red gráfico para Unix basado en etherman.
-dig: Una útil herramienta de consulta de DNS que viene de la mano con Bind.
-Crack / Cracklib: El clásico cracker de passwords locales de Alec Muffett.
-cheops / cheops-ng: Nos provee de una interfaz simple a muchas utilidades de
red, mapea redes locales o remotas e identifica los sistemas operativos de las
máquinas.

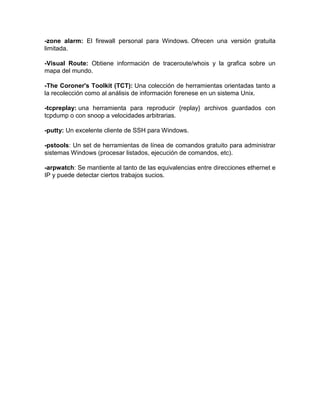

34. -zone alarm: El firewall personal para Windows. Ofrecen una versión gratuita
limitada.
-Visual Route: Obtiene información de traceroute/whois y la grafica sobre un
mapa del mundo.
-The Coroner's Toolkit (TCT): Una colección de herramientas orientadas tanto a
la recolección como al análisis de información forenese en un sistema Unix.
-tcpreplay: una herramienta para reproducir {replay} archivos guardados con
tcpdump o con snoop a velocidades arbitrarias.
-putty: Un excelente cliente de SSH para Windows.
-pstools: Un set de herramientas de línea de comandos gratuito para administrar
sistemas Windows (procesar listados, ejecución de comandos, etc).
-arpwatch: Se mantiente al tanto de las equivalencias entre direcciones ethernet e
IP y puede detectar ciertos trabajos sucios.
