SlideShare una empresa de Scribd logo
1. Tema:ANTENAS CON FOCO DESPLAZADO OFFSET
2. Objetivos:
2.1 Objetivo General.

2.2 Objetivos Específicos.

3. Marco Teórico
ANTENAS CON FOCO DESPLAZADO OFFSET

 PARÁMETROS ANTENAS OFFSET
Para describir los parámetros de la antena offset tomamos como referencia nada mas las siguientes
tablas de antenas con características similares pero de diferentes medidas con foco desplazado.
ANTENA OFFSET VSAT

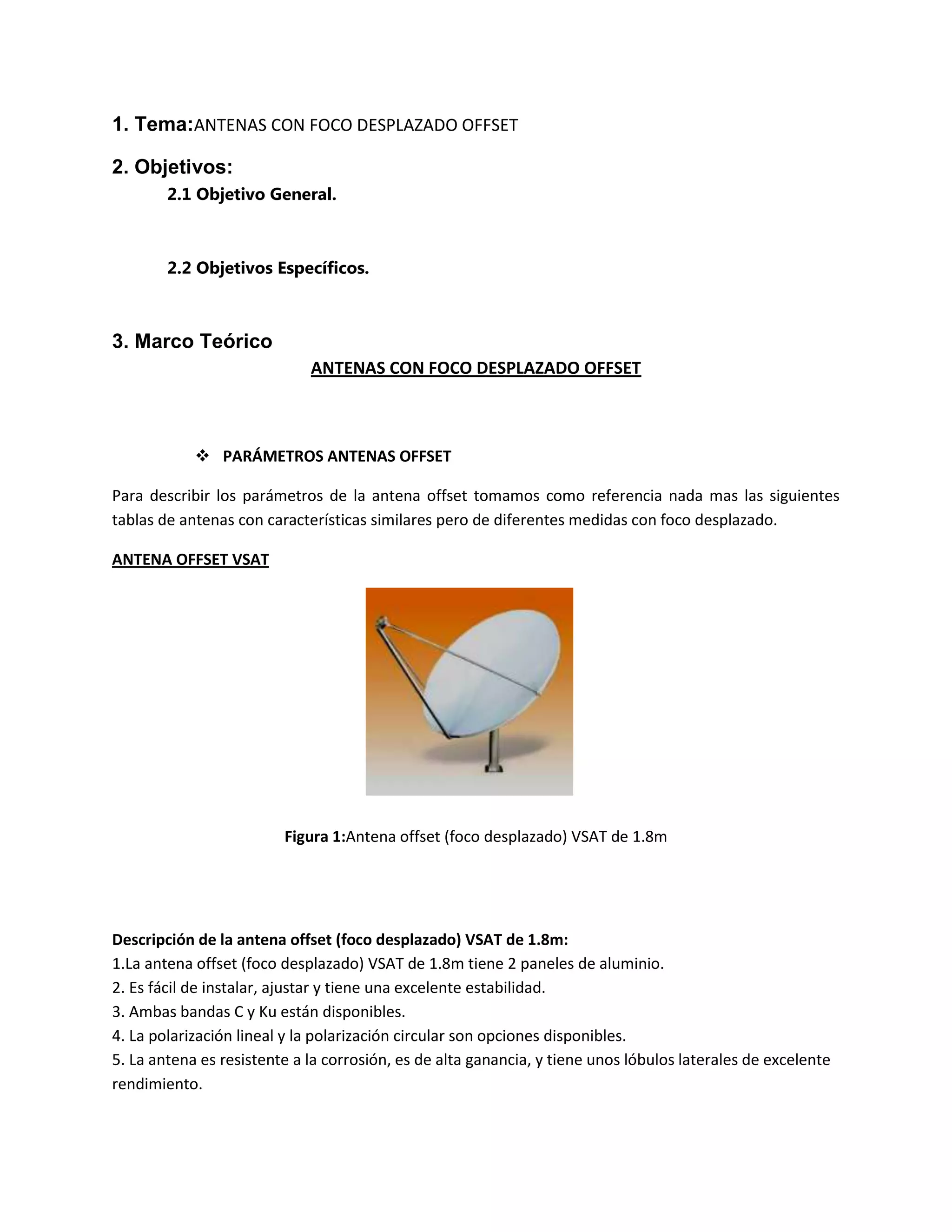

Figura 1:Antena offset (foco desplazado) VSAT de 1.8m

Descripción de la antena offset (foco desplazado) VSAT de 1.8m:
1.La antena offset (foco desplazado) VSAT de 1.8m tiene 2 paneles de aluminio.
2. Es fácil de instalar, ajustar y tiene una excelente estabilidad.
3. Ambas bandas C y Ku están disponibles.
4. La polarización lineal y la polarización circular son opciones disponibles.
5. La antena es resistente a la corrosión, es de alta ganancia, y tiene unos lóbulos laterales de excelente
rendimiento.
Antena

Antena de foco desplazado VSAT de 1.8m
RECEPCION-C

TRANSMISION- RECEPCION-Ku
C

TRANSMISION-Ku

Frecuencia
(GHz)

3.4-4.2

5.85-6.725

13.75-14.5

Ganancia
Típica (dBi)

35.88dBa4GHz 39.2dBa6GHz

45.58dBa12.5GHz 46.37dBa14.25GHz

Anchura de
Haz:-3dB

2.64°

0.864°

Capacidad de
manejo de
energía

1.8°

10.95-12.75

1KW/Port

0.789°

1KW/Port

Interfaz de
alimentación

CPR-229G

CPR-137G

WR-75

Perdida de
inserción de
alimentación

0.20dB

0.15dB

0.25dB

Tx-Rx

≥85dB

Coeficiente
Axial (dB)

1.5dB

1.0dB

Mecánico
Óptica de la
Antena

Antena de Foco Desplazado

Recorrido
Azimut

360°

Recorrido de
Elevación

20° a 90°

Superficie de
precisión

0.5mm(R.M.S)

Ambiental

0.20dB
Presión del
viento

72 kmph operacional (Mantiene precisión)
97 kmph operacional (Disminuye precisión)
200 kmph Supervivencia (Fija hacia el cielo)

Tabla 1:Parámetros de la antena offset (foco desplazado) VSAT de 1.8m

ANTENA OFFSET VSAT

Figura 2:Antena offset (foco desplazado) VSAT de 1.2m
Características de la antena offset (foco desplazado) VSAT de 1.2m:
1. Nuestra antena offset VSAT de 1.2m está equipada con un reflector de aluminio único.
2. Tiene las características de una atractiva estructura, funcionamiento estable, buena propiedad anticorrosiva, facilidad de instalación y ajuste, fuerte adaptabilidad al medio ambiente, buenas propiedades
eléctricas, etc.
3. Tanto Banda C y Banda Ku están disponibles.
4. Polarización lineal y polarización circular son opcionales.
Antena

Antena de foco desplazado VSAT de 1.2m
RECEPCIONC

TRANSMISIONC

RECEPCIONKu

TRANSMISIONKu

Frecuencia
(GHz)

3.4-4.2

5.85-6.725

10.95-12.75

13.75-14.5

Ganancia Típica

31.91

35.95

41.46

42.77
(dBi)
Anchura de
haz:-3dB

4.17°

10° Elevación

38

44

20° Elevación

31

39

Capacidad de
manejo de
energía

2.618°

1.389°

1KW/Port

1.194°

1KW/Port

Interfaz de
alimentación

CPR-229G

CPR-137G

WR-75

Perdida de
inserción de
alimentación

0.2dB

0.15dB

0.25dB

Tx-Rx

≥85dB

0.2dB

Mecanico
Óptica de la
Antena

Antena de foco desplazado

Recorrido
Azimut

360°

Recorrido de
Elevación

0° a 90°

Superficie de
precisión

0.5mm(R.M.S)

Ambiental
Presión del
viento

72 kmph operacional (Mantiene precisión)
97 kmph operacional (Disminuye precisión)
200 kmph Supervivencia (Fija hacia el cielo)

Tabla 2 :Parámetros de la antena offset (foco desplazado) VSAT de 1.2m
El alimentador debe estar ubicado cerca del eje del reflector o muy cerca de este, entonces en la antena
de nuestro estudio el alimentador debe estar colocado en la zona donde tenga la máxima abertura, de
esta manera se reduce el bloqueo que era producido por la ubicación que tenía el alimentador y
causaba que las ondas no se reflejen de una manera adecuada.
El eje del alimentador debe desplazarse verticalmente de tal manera que el haz transmitido por este
incida en la superficie del reflector parabólico , de otra manera se producirá un desborde excesivo en los
bordes del reflector de la antena.

Figura 3:Geometría de una antena offset

Al desplazar el alimentador en el eje del reflector parabólico da lugar a que el haz tenga una barrido
vertical en el plano. Cuando el alimentador se desplaza en una dirección transversal al eje del
paraboloide, el hazse desplaza en la dirección opuesta, apuntando en un ángulo respecto al eje. Debido
a que se producen términos de orden mayor y fase lineal en la abertura, el ángulo al que se desvíael haz
es menor que el ángulo (medido respecto al vértice del paraboloide), al que se desplaza el alimentador.
La relación entre el ángulo del haz y el del alimentador se designa como factor de desviación del haz y
se puede calcular como:
Donde :
d = distancia entre la posición del alimentador en el eje horizontal perpendicular al del paraboloide.
D = Diámetro del paraboloide.
f = Distancia focal.
k = Constante menor que 1

El ángulo de deflexión del haz
Son los ángulos medidos entre la prolongación del alineamiento anterior y el alineamiento siguiente.

Figura 4: Antena Offset
Una antena offset está formada por una sección de un reflector paraboloide de forma oval. El punto
focal no se sitúa en el centro del plato, sino a un lado del mismo (offset), de tal forma que el foco queda
fuera de la superficie de la antena. Gracias a esto, el rendimiento es mayor que en la de Foco Primario,
ya que se produce un menor efecto de bloqueo.
Puede calcularse aproximadamente mediante la expresión:

Donde:
d = distancia entre la posición del alimentador en el eje horizontal perpendicular al del paraboloide.
D = Diámetro del paraboloide.
f = Distancia focal.
k' = ½, 13/18, 15/18 para n = 0, 2, 3...
nes el número de escalonamientos (tapers) utilizados para conformar el haz del alimentador, es decir es
el número de lóbulos que conforman el ancho de haz.

4. Conclusiones y Recomendaciones
CONCLUSIONES

RECOMENDACIONES

5. Bibliografía.
 http://www.inti.gob.ar/cirsoc/pdf/publicom/Anexos.pdf
 http://personales.unican.es/perezvr/pdf/Antenas%20con%20Reflector%20Parab%C3%B3lico_V
4.pdf
 http://earthstations.es/2h-offset-vsat-antenna-1.8m.html
 http://es.wikipedia.org/wiki/Banda_C
 http://es.wikipedia.org/wiki/Banda_Ku
