Una antena es un dispositivo que permite la emisión y recepción de ondas de radio. Existen diferentes tipos como las antenas colectivas, dipolo y parabólica. Los parámetros clave de una antena incluyen su ganancia, directividad y polarización. La longitud de onda de una señal depende de su frecuencia. La tierra influye en la propagación de ondas electromagnéticas debido a su conductividad.

1. Antenas Álvarez, Guillermo García, Pablo Vela, Sucely Universidad Galileo

2. Antenas Reseña histórica Los primeros sistemas de comunicación eléctricos fueron la telegrafía, introducida en 1844, seguida por la telefonía, en el año 1878. En estos sistemas, las señales se enviaban a través de líneas de transmisión de dos hilos conductores, que conectaban el emisor con el receptor. Las teoría de las antenas surge a partir de los desarrollos matemáticos de James C. Maxwell , en 1854, corroborados por los experimentos de Heinrich R. Hertz , en 1887,

3. Antenas Una antena es un “dispositivo generalmente metálico capaz de radiar y recibir Ondas de radio” que adapta la entrada/ salida del receptor/ transmisor al medio. Las propiedades de una buena antena son: – Buen Rendimiento – Buena direccionalidad u omnidireccionalidad (dependiendo de la aplicación) La comunicación inalámbrica se efectúa por medio de campos, los cuales son establecidos por corrientes variables en un dispositivo denominado antena, el cual transfiere al espacio la energía que recibe.

4. Antenas Señal Electromagnética Mediante un generador de corriente alterna (corriente variable con el tiempo) a una frecuencia mayor de 100.000 veces por segundo, la antena es recorrida durante un semiciclo por una corriente en sentido ascendente y en sentido descendente durante el otro semiciclo. Este movimiento que se repite a una frecuencia de varios cientos o miles de kilohercios hace vibrar la antena dando lugar a la emisión de ondas.

5. Antenas Longitud de onda y su relación con la frecuencia La longitud de onda de una radiación es la distancia que la onda recorre durante el tiempo requerido por una oscilación. Hay pues una relación sencilla entre la frecuencia y la longitud de onda:

6. Antenas Espectro Electromagnético Las diferentes señales electromagnéticas existentes se clasifican según su frecuencia en el llamado espectro electromagnético. Este incluye, en orden de frecuencias crecientes: radio frecuencia (RF), infrarrojos (IR), luz visible, ultravioletas (UV), rayos X, y rayos gamma. Esas designaciones describen sólo diferentes frecuencias del mismo fenómeno: radiación electromagnética.

7. Antenas Parámetros de una antena Densidad de potencia radiada Diagrama de radiación Directividad Ganancia

8. Antenas Parámetros de una antena Polarización Impedancia Adaptación Área y longitud efectiva

9. Antenas Tipos de antenas que existen Una antena es un dispositivo formado por un conjunto de conductores que, unido a un generador, permite la emisión de ondas de radio frecuencia, o que, conectado a una impedancia, sirve para captar las ondas emitidas por una fuente lejana para este fin existen diferentes tipos: Antena Colectiva Antena Multibanda Antena de cuadro Diplomando de media onda Antena parabólica Antena Lineal Antena Yagi

10. Antenas Aplicaciones La aplicación fundamental de las antenas es la transmisión y recepción de información empleando para ello radiación electromagnética. Para codificar la información se emplea una señal base denominada portadora. Esta es una señal de gran potencia y frecuencia capaz de ser emitida por la antena. Sobre la portadora se aplica otra señal la modulante, que se encarga de transmitir la información apropiadamente dicha a la portadora. Existen varias formas de modulación Modulación de amplitud Modulación de frecuencias Modulación de fase

11. Antenas Antenas en Recepción Los diferentes tipos de antenas y su irradiación. El campo eléctrico de una onda electromagnética induce una tensión en cada pequeño segmento del conductor de una antena. La corriente que circula en la antena tiene que atravesar la impedancia de la antena.

12. Antenas Características de radiación Por ejemplo la característica de radiación de una antena emisora debe ser igual a la característica de recepción de la antena receptora para que el proceso de transmisión sea óptimo. La característica de radiación de una antena representa el cambio de intensidad de un cambio magnético en una esfera cuyo centro es la antena radiante. Esta es una representación en 3 dimensiones y resulta muy complicada, por lo tanto también se puede usar un descripción bidimensional que aproxima la forma tridimensional. Entonces se puede decir que la radiación de la antena tiene una forma circular, elíptica, etc.

13. Antenas Longitud de onda La longitud de onda es un parámetro físico que indica el tamaño de una onda y que por lo general se denota con la letra griega lambda (λ). Para ondas sinusoidales se define como la distancia, medida en la dirección de propagación de la onda, entre dos puntos cuyo estado de movimiento es idéntico, como por ejemplo crestas o valles adyacentes.

14. Antenas Influecia de la tierra La Tierra posee buena conductividad y es un factor determinante sobre la propagación de las ondas electromagnéticas. La conductividad depende de la frecuencia de las ondas electromagnéticas que inciden sobre ella y del material por la que esté compuesta. (buen conductor). Su valor depende del ángulo de incidencia y del material que conforma el suelo: Tierra húmeda, tierra seca, lagos, mares, zona urbana, etc.

15. Antenas Patron de radiación Es un Diagrama polar o gráfica que representa las intensidades de los campos o las densidades de potencia en varias posiciones angulares en relación con una antena.

16. Antenas Distribución de corriente de una antena Las antenas poseen distribución de corrientes sobre ella misma, la distribución depende de la longitud que tenga la antena y del punto de alimentación de la misma. Existe la distribución de corrientes que no es constante y que varía en función de la longitud de onda landa

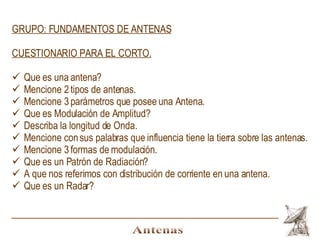

17. Antenas GRUPO: FUNDAMENTOS DE ANTENAS CUESTIONARIO PARA EL CORTO. Que es una antena? Mencione 2 tipos de antenas. Mencione 3 parámetros que posee una Antena. Que es Modulación de Amplitud? Describa la longitud de Onda. Mencione con sus palabras que influencia tiene la tierra sobre las antenas. Mencione 3 formas de modulación. Que es un Patrón de Radiación? A que nos referimos con distribución de corriente en una antena. Que es un Radar?
