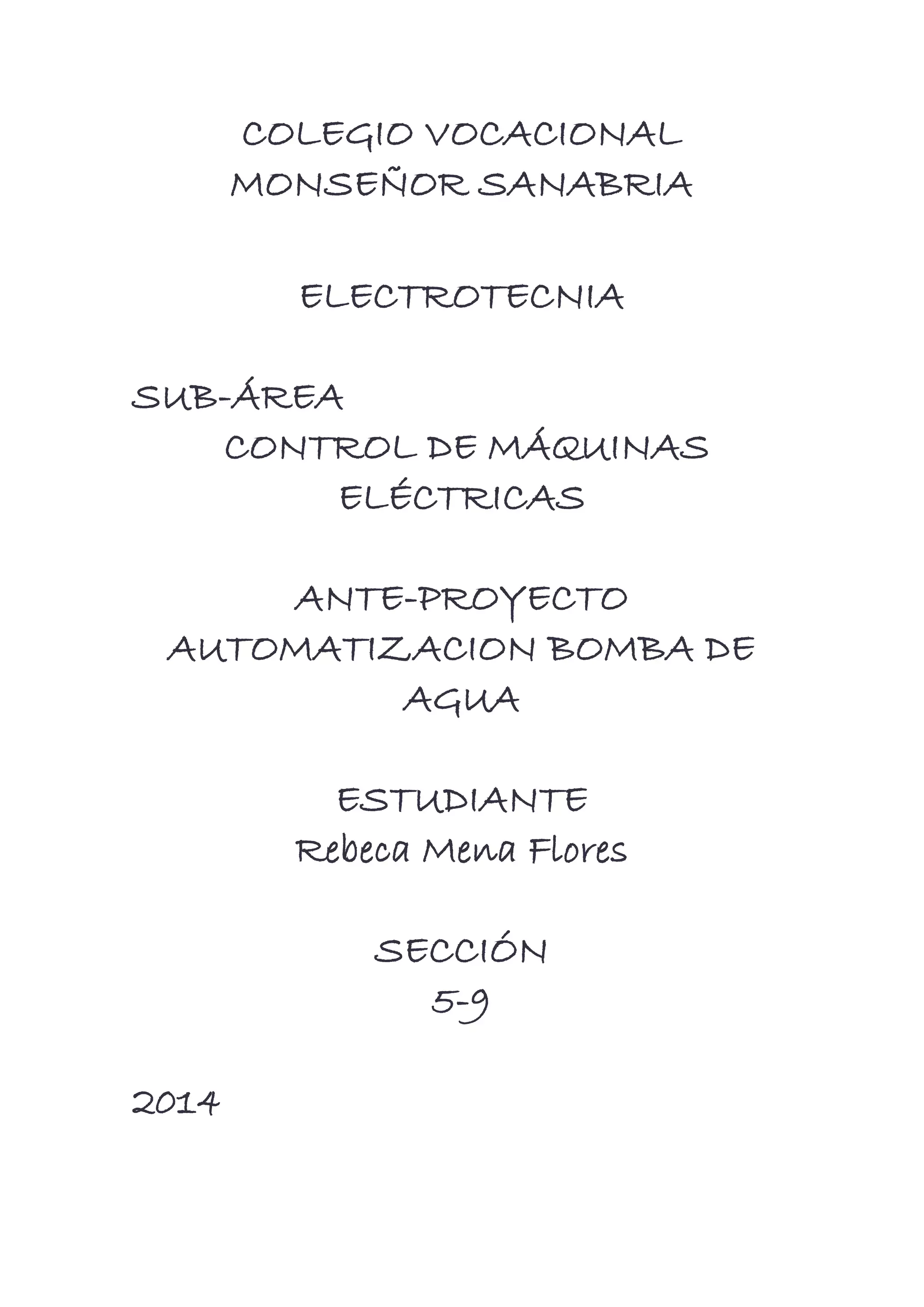

1. COLEGIO VOCACIONAL
MONSEÑOR SANABRIA
ELECTROTECNIA
SUB-ÁREA
CONTROL DE MÁQUINAS
ELÉCTRICAS
ANTE-PROYECTO
AUTOMATIZACION BOMBA DE
AGUA
ESTUDIANTE
Rebeca Mena Flores
SECCIÓN
5-9
2014

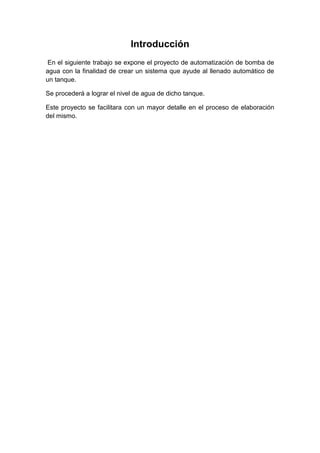

2. Introducción
En el siguiente trabajo se expone el proyecto de automatización de bomba de
agua con la finalidad de crear un sistema que ayude al llenado automático de
un tanque.
Se procederá a lograr el nivel de agua de dicho tanque.
Este proyecto se facilitara con un mayor detalle en el proceso de elaboración
del mismo.

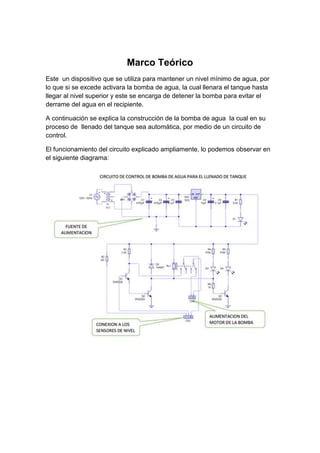

3. Marco Teórico
Este un dispositivo que se utiliza para mantener un nivel mínimo de agua, por
lo que si se excede activara la bomba de agua, la cual llenara el tanque hasta
llegar al nivel superior y este se encarga de detener la bomba para evitar el
derrame del agua en el recipiente.
A continuación se explica la construcción de la bomba de agua la cual en su
proceso de llenado del tanque sea automática, por medio de un circuito de
control.
El funcionamiento del circuito explicado ampliamente, lo podemos observar en
el siguiente diagrama:

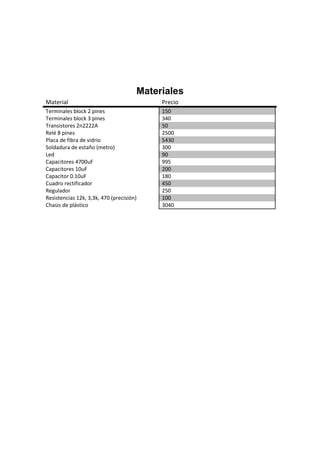

4. Materiales
Material Precio
Terminales block 2 pines 150
Terminales block 3 pines 340
Transistores 2n2222A 50
Relé 8 pines 2500
Placa de fibra de vidrio 5430
Soldadura de estaño (metro) 300
Led 90
Capacitores 4700uF 995
Capacitores 10uF 200
Capacitor 0.10uF 180
Cuadro rectificador 450
Regulador 250
Resistencias 12k, 3,3k, 470 (precisión) 100
Chasis de plástico 3040
