Aparato respiratorio

C.D LUIS SAMIENTO VILLALBA
ANATOMIA HUMANA ESTOMATOLOGIA 2018

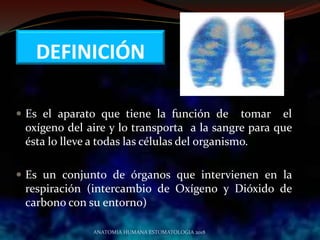

DEFINICIÓN
 Es el aparato que tiene la función de tomar el
oxígeno del aire y lo transporta a la sangre para que
ésta lo lleve a todas las células del organismo.
 Es un conjunto de órganos que intervienen en la
respiración (intercambio de Oxígeno y Dióxido de
carbono con su entorno)

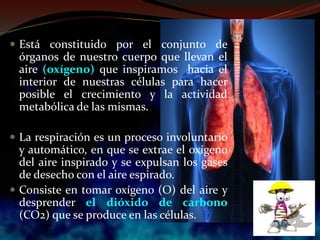

 Está constituido por el conjunto de
órganos de nuestro cuerpo que llevan el
aire (oxígeno) que inspiramos hacia el
interior de nuestras células para hacer
posible el crecimiento y la actividad
metabólica de las mismas.
 La respiración es un proceso involuntario
y automático, en que se extrae el oxígeno
del aire inspirado y se expulsan los gases
de desecho con el aire espirado.
 Consiste en tomar oxígeno (O) del aire y
desprender el dióxido de carbono
(CO2) que se produce en las células.

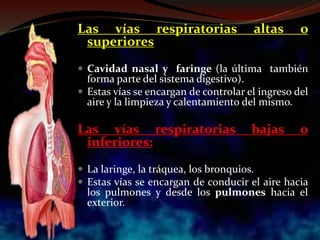

Las vías respiratorias altas o
superiores
 Cavidad nasal y faringe (la última también
forma parte del sistema digestivo).
 Estas vías se encargan de controlar el ingreso del
aire y la limpieza y calentamiento del mismo.
Las vías respiratorias bajas o
inferiores:
 La laringe, la tráquea, los bronquios.
 Estas vías se encargan de conducir el aire hacia
los pulmones y desde los pulmones hacia el
exterior.

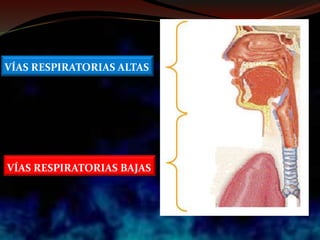

VÍAS RESPIRATORIAS ALTAS
VÍAS RESPIRATORIAS BAJAS

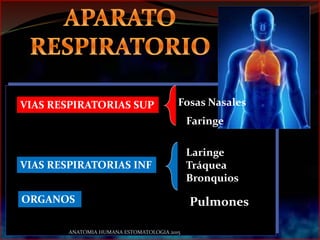

VIAS RESPIRATORIAS SUP Fosas Nasales
VIAS RESPIRATORIAS INF
Laringe
Tráquea
Bronquios
Faringe
PulmonesORGANOS

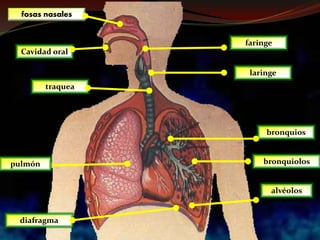

fosas nasales
laringe
faringe
traquea
bronquios
Cavidad oral
pulmón
diafragma
bronquiolos
alvéolos

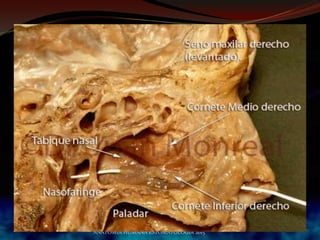

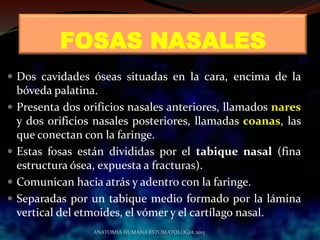

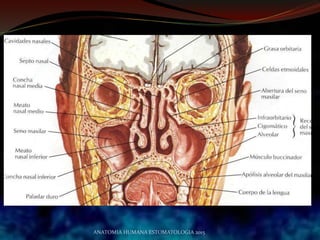

FOSAS NASALES
 Dos cavidades óseas situadas en la cara, encima de la
bóveda palatina.
 Presenta dos orificios nasales anteriores, llamados nares
y dos orificios nasales posteriores, llamadas coanas, las
que conectan con la faringe.
 Estas fosas están divididas por el tabique nasal (fina
estructura ósea, expuesta a fracturas).
 Comunican hacia atrás y adentro con la faringe.
 Separadas por un tabique medio formado por la lámina
vertical del etmoides, el vómer y el cartílago nasal.

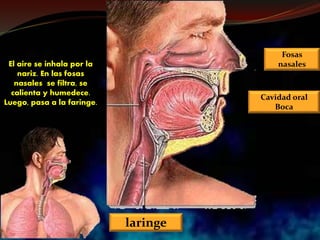

El aire se inhala por la
nariz. En las fosas
nasales se filtra, se
calienta y humedece.
Luego, pasa a la faringe.
Fosas
nasales
Cavidad oral
Boca
laringe

Están limitadas:
 Por arriba: Lámina cribosa del etmoides.
 Por abajo: Techo del paladar
 Hacia delante: huesos nasales.
 A los lados: Masas laterales del etmoides.
 Poseen 2 salientes
 Cornetes Superior y medio, y un hueso
independiente forma el cornete inferior
 Los 3 cornetes al unirse con la pared lateral
forman 3 hendiduras: Meatos superior,
medio e inferior

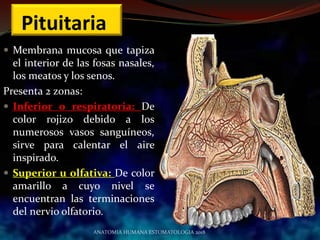

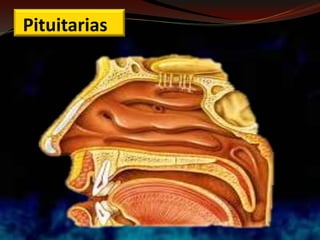

Pituitaria
 Membrana mucosa que tapiza
el interior de las fosas nasales,
los meatos y los senos.
Presenta 2 zonas:
 Inferior o respiratoria: De
color rojizo debido a los
numerosos vasos sanguíneos,
sirve para calentar el aire
inspirado.
 Superior u olfativa: De color
amarillo a cuyo nivel se
encuentran las terminaciones
del nervio olfatorio.

Funciones de las
Fosas Nasales :
 Parte inicial de la vía aérea.
 Interviene en la olfación.
 Interviene en la absorción: Mucosa.
 Actúa preparando el aire para el
intercambio gaseoso: Tibio y húmedo
(Mucosa nasal y senos paranasales).
 Actúa en la resonancia y modulación de
la voz.

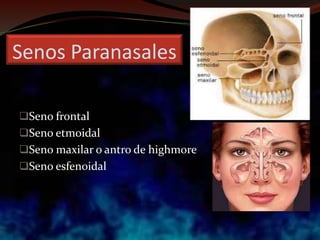

Senos Paranasales
Seno frontal
Seno etmoidal
Seno maxilar o antro de highmore
Seno esfenoidal

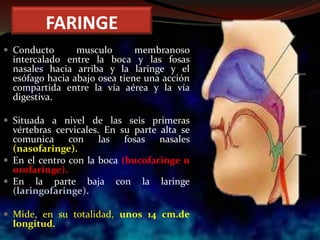

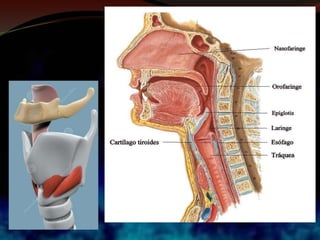

FARINGE
 Conducto musculo membranoso
intercalado entre la boca y las fosas
nasales hacia arriba y la laringe y el
esófago hacia abajo osea tiene una acción
compartida entre la vía aérea y la vía
digestiva.
 Situada a nivel de las seis primeras
vértebras cervicales. En su parte alta se
comunica con las fosas nasales
(nasofaringe).
 En el centro con la boca (bucofaringe u
orofaringe).
 En la parte baja con la laringe
(laringofaringe).
 Mide, en su totalidad, unos 14 cm.de
longitud.

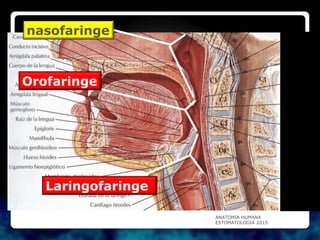

nasofaringe
Orofaringe
Laringofaringe
ANATOMIA HUMANA
ESTOMATOLOGIA 2015

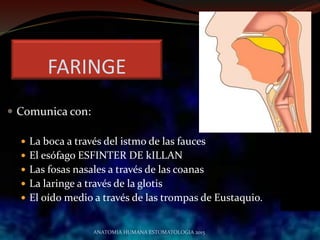

 Comunica con:
 La boca a través del istmo de las fauces
 El esófago ESFINTER DE kILLAN
 Las fosas nasales a través de las coanas
 La laringe a través de la glotis
 El oído medio a través de las trompas de Eustaquio.
FARINGE

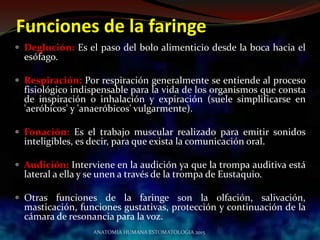

Funciones de la faringe
 Deglución: Es el paso del bolo alimenticio desde la boca hacia el
esófago.
 Respiración: Por respiración generalmente se entiende al proceso
fisiológico indispensable para la vida de los organismos que consta
de inspiración o inhalación y expiración (suele simplificarse en
'aeróbicos' y 'anaeróbicos' vulgarmente).
 Fonación: Es el trabajo muscular realizado para emitir sonidos
inteligibles, es decir, para que exista la comunicación oral.
 Audición: Interviene en la audición ya que la trompa auditiva está
lateral a ella y se unen a través de la trompa de Eustaquio.
 Otras funciones de la faringe son la olfación, salivación,
masticación, funciones gustativas, protección y continuación de la
cámara de resonancia para la voz.

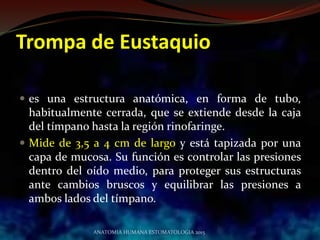

 es una estructura anatómica, en forma de tubo,
habitualmente cerrada, que se extiende desde la caja
del tímpano hasta la región rinofaringe.
 Mide de 3,5 a 4 cm de largo y está tapizada por una
capa de mucosa. Su función es controlar las presiones
dentro del oído medio, para proteger sus estructuras
ante cambios bruscos y equilibrar las presiones a
ambos lados del tímpano.

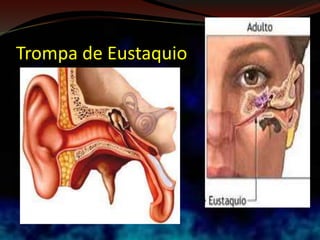

Trompa de Eustaquio

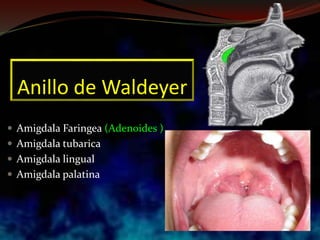

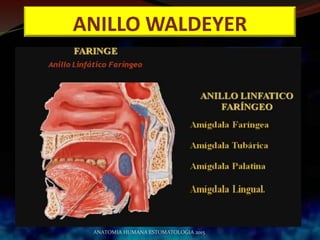

Anillo de Waldeyer
 Amigdala Faringea (Adenoides )
 Amigdala tubarica
 Amigdala lingual
 Amigdala palatina

ANILLO WALDEYER

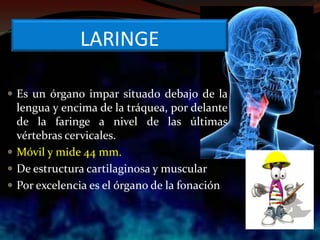

LARINGE
 Es un órgano impar situado debajo de la
lengua y encima de la tráquea, por delante
de la faringe a nivel de las últimas
vértebras cervicales.
 Móvil y mide 44 mm.
 De estructura cartilaginosa y muscular
 Por excelencia es el órgano de la fonación

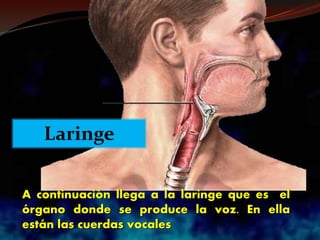

A continuación llega a la laringe que es el
órgano donde se produce la voz. En ella
están las cuerdas vocales
Laringe

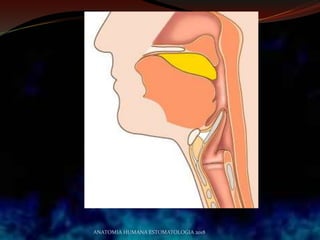

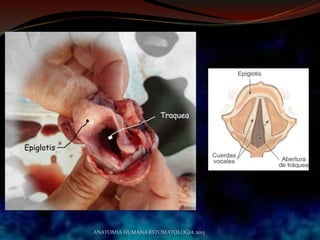

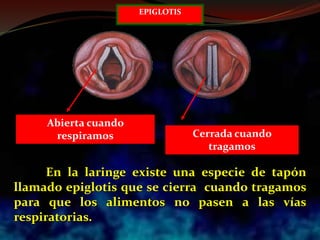

En la laringe existe una especie de tapón
llamado epiglotis que se cierra cuando tragamos
para que los alimentos no pasen a las vías
respiratorias.
Abierta cuando
respiramos Cerrada cuando
tragamos
EPIGLOTIS

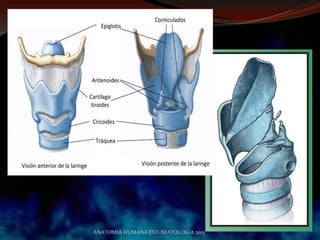

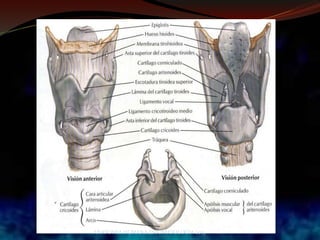

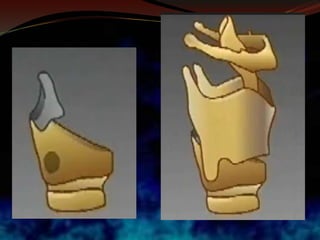

Cartílagos:
• Medios e impares:
• Laterales y pares:

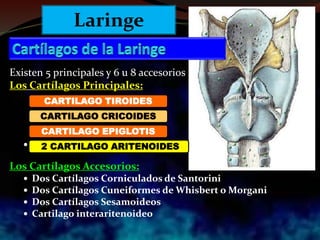

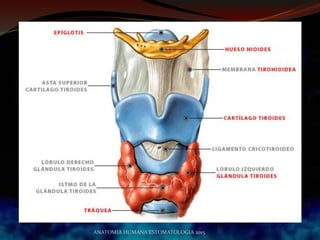

Formado por el hueso hioides y nueve
cartílagos; los principales son el tiroides, el
cricoides y la epiglotis.
Laringe

Existen 5 principales y 6 u 8 accesorios
Los Cartílagos Principales:

Los Cartílagos Accesorios:
 Dos Cartílagos Corniculados de Santorini
 Dos Cartílagos Cuneiformes de Whisbert o Morgani
 Dos Cartílagos Sesamoideos
 Cartilago interaritenoideo
CARTILAGO TIROIDES
CARTILAGO CRICOIDES
CARTILAGO EPIGLOTIS
2 CARTILAGO ARITENOIDES
Laringe

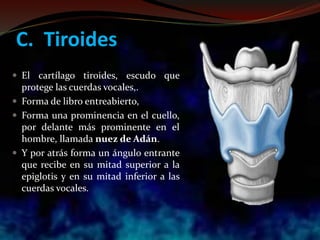

C. Tiroides
 El cartílago tiroides, escudo que
protege las cuerdas vocales,.
 Forma de libro entreabierto,
 Forma una prominencia en el cuello,
por delante más prominente en el
hombre, llamada nuez de Adán.
 Y por atrás forma un ángulo entrante
que recibe en su mitad superior a la
epiglotis y en su mitad inferior a las
cuerdas vocales.

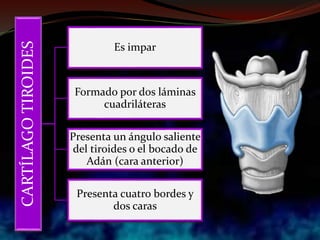

CARTÍLAGOTIROIDES
Es impar
Formado por dos láminas
cuadriláteras
Presenta un ángulo saliente
del tiroides o el bocado de
Adán (cara anterior)
Presenta cuatro bordes y
dos caras

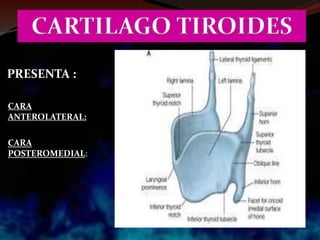

CARTILAGO TIROIDES
CARA
ANTEROLATERAL:
CARA
POSTEROMEDIAL:
PRESENTA :

Epiglotis
 Forma de gota.
 Es un cartílago impar y
medio que cierra la laringe
durante la deglución y de
esta manera impide de que
los alimentos penetren en las
vías respiratorias.
 Se observa también una
porción estrecha llamada
glotis donde se encuentran
las cuerdas vocales: 2
superiores y 2 inferiores, que
al vibrar producen la voz.

 Hay dos pares de cuerdas
vocales, las falsas o
superiores y las verdaderas o
inferiores.
 Las inferiores pueden vibrar al
pasar el aire y producir
sonidos, que con la boca y la
lengua son transformados en
palabras.
 La tensión de las cuerdas
modifica el tono del sonido.
 El tamaño de la laringe
determina el timbre.

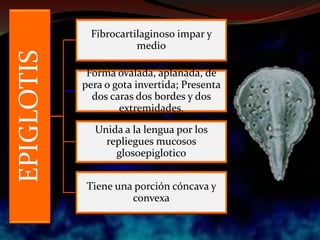

EPIGLOTIS Fibrocartilaginoso impar y
medio
Forma ovalada, aplanada, de
pera o gota invertida; Presenta
dos caras dos bordes y dos
extremidades.
Unida a la lengua por los
repliegues mucosos
glosoepiglotico
Tiene una porción cóncava y
convexa

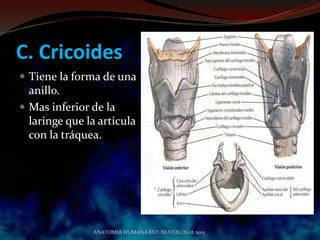

C. Cricoides
 Tiene la forma de una
anillo.
 Mas inferior de la
laringe que la articula
con la tráquea.

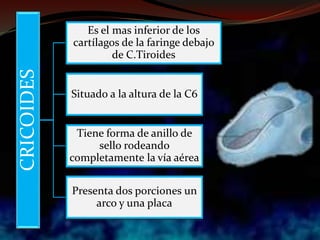

CRICOIDES Es el mas inferior de los
cartílagos de la faringe debajo
de C.Tiroides
Situado a la altura de la C6
Tiene forma de anillo de
sello rodeando
completamente la vía aérea
Presenta dos porciones un
arco y una placa

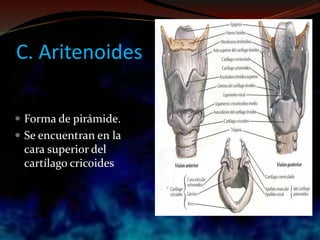

C. Aritenoides
 Forma de pirámide.
 Se encuentran en la
cara superior del
cartílago cricoides

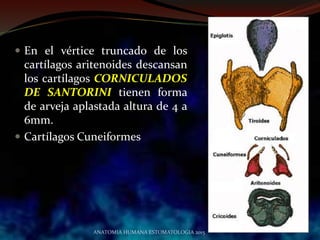

 En el vértice truncado de los
cartílagos aritenoides descansan
los cartílagos CORNICULADOS
DE SANTORINI tienen forma
de arveja aplastada altura de 4 a
6mm.
 Cartílagos Cuneiformes

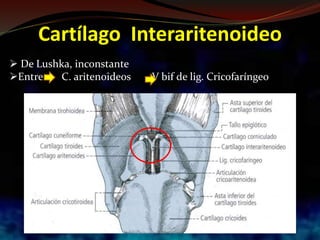

Cartílago Interaritenoideo
 De Lushka, inconstante
Entre C. aritenoideos V bif de lig. Cricofaríngeo

Funciones de la laringe
 Respiración.
 Protección de las vías respiratorias bajas.
 Órgano de la Fonación.

TRAQUEA
 Conducto cilíndrico cartilaginoso que
continúa a la laringe.
 Se extiende desde la 6° vertebra
cervical hasta la 4° o 5° vertebra
torácica.
 Desciende en el tórax por delante del
esófago y termina dividiéndose en
dos bronquios.
 Es elástico y su longitud de unos 11 o
12 cm.
 Está formada por 15 o 20 anillos
cartilaginosos incompletos unidos
entre sí por tejido fibroso.

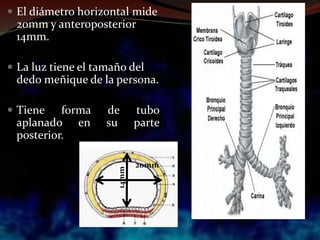

 El diámetro horizontal mide
20mm y anteroposterior
14mm.
 La luz tiene el tamaño del
dedo meñique de la persona.
 Tiene forma de tubo
aplanado en su parte
posterior.
20mm
14mm

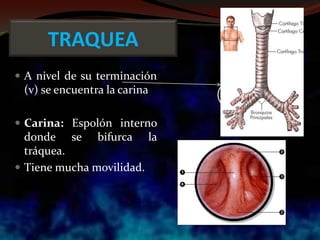

 A nivel de su terminación
(v) se encuentra la carina
 Carina: Espolón interno
donde se bifurca la
tráquea.
 Tiene mucha movilidad.
TRAQUEA

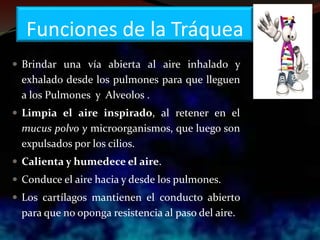

Funciones de la Tráquea
 Brindar una vía abierta al aire inhalado y
exhalado desde los pulmones para que lleguen
a los Pulmones y Alveolos .
 Limpia el aire inspirado, al retener en el
mucus polvo y microorganismos, que luego son
expulsados por los cilios.
 Calienta y humedece el aire.
 Conduce el aire hacia y desde los pulmones.
 Los cartílagos mantienen el conducto abierto
para que no oponga resistencia al paso del aire.

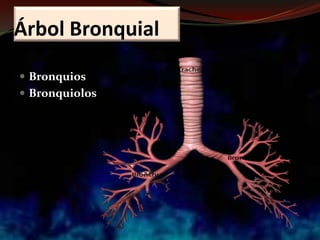

Árbol Bronquial
 Bronquios
 Bronquiolos

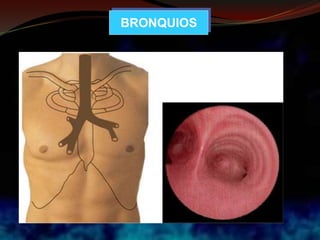

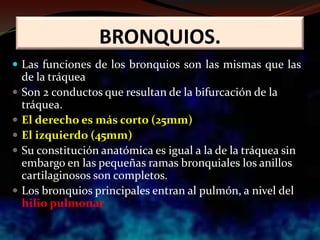

BRONQUIOS.
 Las funciones de los bronquios son las mismas que las
de la tráquea
 Son 2 conductos que resultan de la bifurcación de la
tráquea.
 El derecho es más corto (25mm)
 El izquierdo (45mm)
 Su constitución anatómica es igual a la de la tráquea sin
embargo en las pequeñas ramas bronquiales los anillos
cartilaginosos son completos.
 Los bronquios principales entran al pulmón, a nivel del
hilio pulmonar

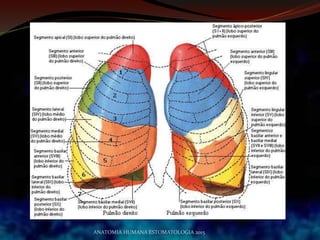

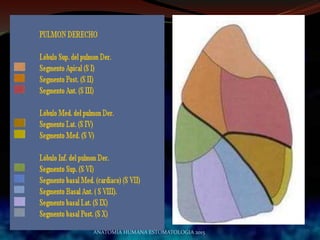

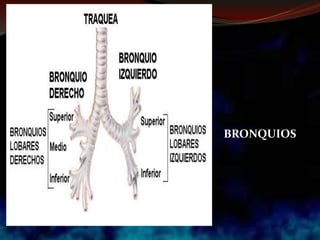

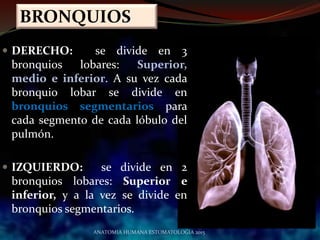

 DERECHO: se divide en 3
bronquios lobares: Superior,
medio e inferior. A su vez cada
bronquio lobar se divide en
bronquios segmentarios para
cada segmento de cada lóbulo del
pulmón.
 IZQUIERDO: se divide en 2
bronquios lobares: Superior e
inferior, y a la vez se divide en
bronquios segmentarios.
BRONQUIOS

SEGMENTACION PULMONAR
 TRAQUEA
 BRONQUIOS
FUENTES
(PRIMARIOS)
 BRONQUIOS
LOBARES
 BRONQUIOS
SEGMENTARIOS

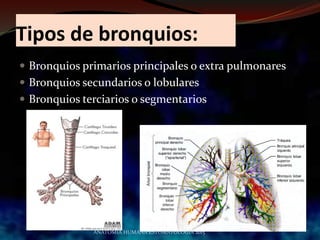

Tipos de bronquios:
 Bronquios primarios principales o extra pulmonares
 Bronquios secundarios o lobulares
 Bronquios terciarios o segmentarios

Bronquio fuente
Bronquio segmentario
Por dicotomía
Bronquiolo Pequeños
Bronquiolo terminal
Unidad más pequeña de la vía aérea
Acinos
Sacos alveolares
3
Alveolos
Están en contacto con
los capilares de los
vasos pulmonares
Se produce la hematosis
Bronquio Lobar

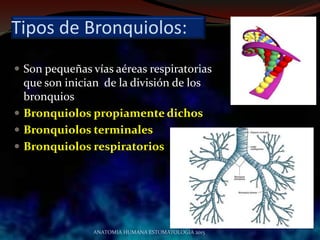

Tipos de Bronquiolos:
 Son pequeñas vías aéreas respiratorias
que son inician de la división de los
bronquios
 Bronquiolos propiamente dichos
 Bronquiolos terminales
 Bronquiolos respiratorios

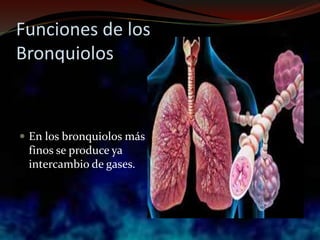

Funciones de los
Bronquiolos
 En los bronquiolos más
finos se produce ya
intercambio de gases.

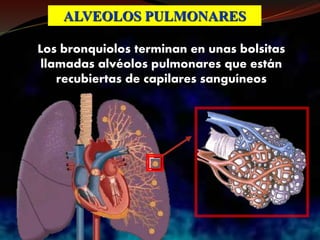

ALVEOLOS PULMONARES
Los bronquiolos terminan en unas bolsitas
llamadas alvéolos pulmonares que están
recubiertas de capilares sanguíneos

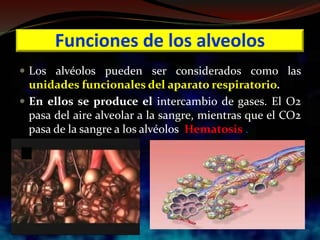

Funciones de los alveolos
 Los alvéolos pueden ser considerados como las
unidades funcionales del aparato respiratorio.
 En ellos se produce el intercambio de gases. El O2
pasa del aire alveolar a la sangre, mientras que el CO2
pasa de la sangre a los alvéolos Hematosis .

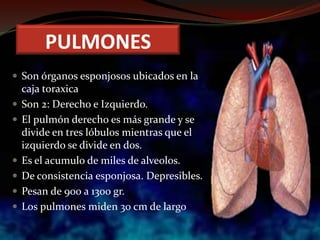

PULMONES
 Son órganos esponjosos ubicados en la
caja toraxica
 Son 2: Derecho e Izquierdo.
 El pulmón derecho es más grande y se
divide en tres lóbulos mientras que el
izquierdo se divide en dos.
 Es el acumulo de miles de alveolos.
 De consistencia esponjosa. Depresibles.

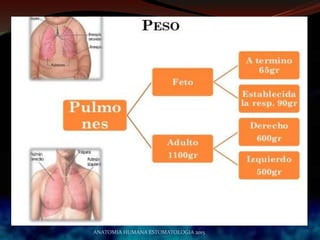

 Pesan de 900 a 1300 gr.
 Los pulmones miden 30 cm de largo

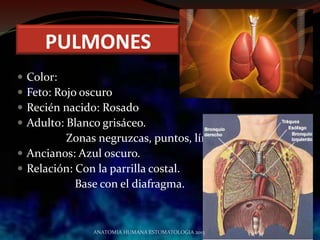

 Color:
 Feto: Rojo oscuro
 Recién nacido: Rosado
 Adulto: Blanco grisáceo.
Zonas negruzcas, puntos, líneas.
 Ancianos: Azul oscuro.
 Relación: Con la parrilla costal.
Base con el diafragma.
PULMONES

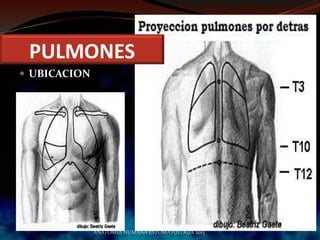

 UBICACION
PULMONES

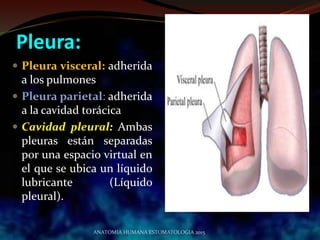

Pleura:
 Pleura visceral: adherida
a los pulmones
 Pleura parietal: adherida
a la cavidad torácica
 Cavidad pleural: Ambas
pleuras están separadas
por una espacio virtual en
el que se ubica un líquido
lubricante (Líquido
pleural).

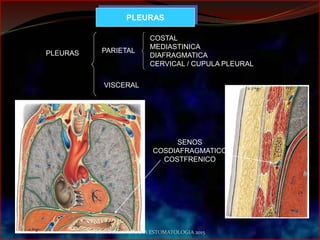

PLEURAS PARIETAL
VISCERAL
COSTAL
MEDIASTINICA
DIAFRAGMATICA
CERVICAL / CUPULA PLEURAL
PLEURAS
SENOS
COSDIAFRAGMATICO
COSTFRENICO

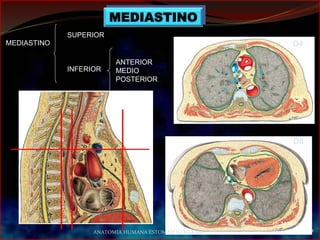

MEDIASTINO
MEDIASTINO
SUPERIOR
INFERIOR
ANTERIOR
MEDIO
POSTERIOR
D4
Dr M Monzo
mmonzo@ub.edu
D8

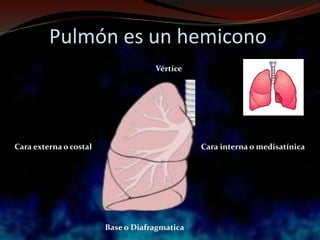

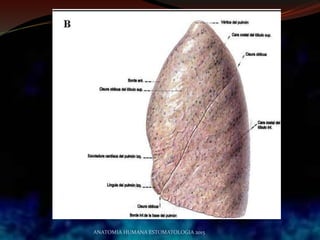

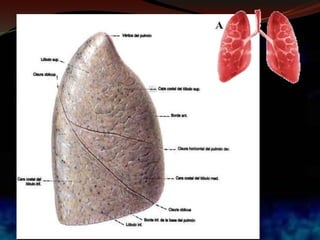

Pulmón es un hemicono
Vértice
Cara interna o medisatínicaCara externa o costal
Base o Diafragmatica

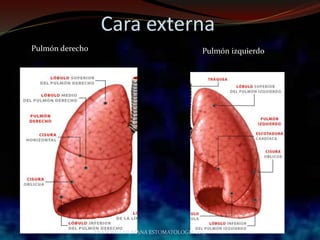

Cara externa
Pulmón derecho Pulmón izquierdo

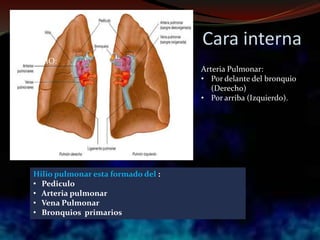

Cara interna
Arteria Pulmonar:
• Por delante del bronquio
(Derecho)
• Por arriba (Izquierdo).
HILIO:
Hilio pulmonar esta formado del :
• Pediculo
• Arteria pulmonar
• Vena Pulmonar
• Bronquios primarios

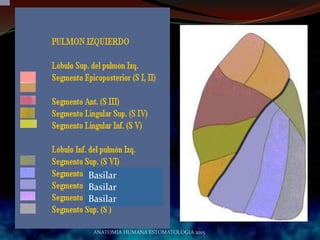

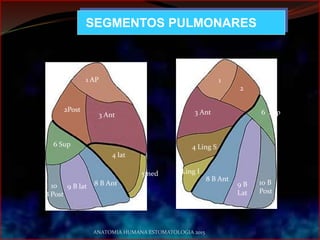

SEGMENTOS PULMONARES
1 AP
2Post
3 Ant
4 lat
5med
6 Sup
8 B Ant9 B lat10
B Post
1
2
Ap Post
3 Ant
4 Ling S
5 Ling I
6 Sup
8 B Ant
9 B
Lat
10 B
Post

Basilar
Basilar
Basilar

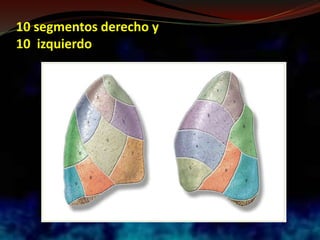

10 segmentos derecho y
10 izquierdo

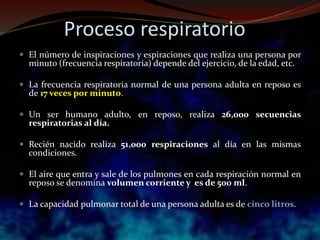

Proceso respiratorio
 El número de inspiraciones y espiraciones que realiza una persona por
minuto (frecuencia respiratoria) depende del ejercicio, de la edad, etc.
 La frecuencia respiratoria normal de una persona adulta en reposo es
de 17 veces por minuto.
 Un ser humano adulto, en reposo, realiza 26,000 secuencias
respiratorias al día.
 Recién nacido realiza 51,000 respiraciones al día en las mismas
condiciones.
 El aire que entra y sale de los pulmones en cada respiración normal en
reposo se denomina volumen corriente y es de 500 ml.
 La capacidad pulmonar total de una persona adulta es de cinco litros.

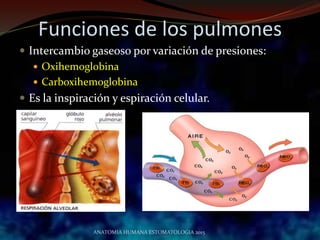

Funciones de los pulmones
 Intercambio gaseoso por variación de presiones:
 Oxihemoglobina
 Carboxihemoglobina
 Es la inspiración y espiración celular.

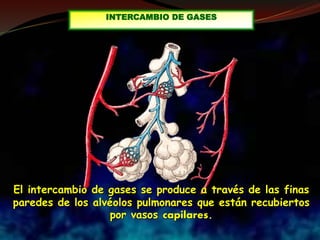

El intercambio de gases se produce a través de las finas
paredes de los alvéolos pulmonares que están recubiertos
por vasos capilares.

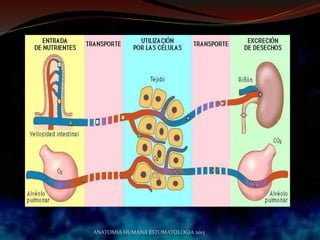

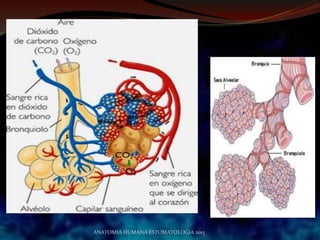

INTERCAMBIO DE GASES

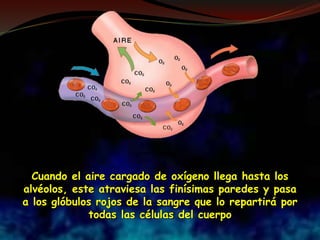

Cuando el aire cargado de oxígeno llega hasta los
alvéolos, este atraviesa las finísimas paredes y pasa
a los glóbulos rojos de la sangre que lo repartirá por
todas las células del cuerpo

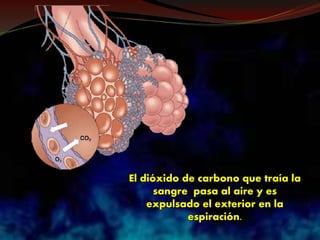

El dióxido de carbono que traía la
sangre pasa al aire y es
expulsado el exterior en la
espiración.

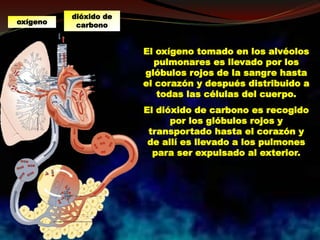

El oxígeno tomado en los alvéolos
pulmonares es llevado por los
glóbulos rojos de la sangre hasta
el corazón y después distribuido a
todas las células del cuerpo.
El dióxido de carbono es recogido
por los glóbulos rojos y
transportado hasta el corazón y
de allí es llevado a los pulmones
para ser expulsado al exterior.
dióxido de
carbonooxígeno

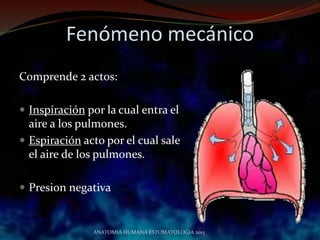

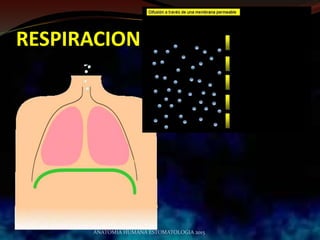

RESPIRACION

Fenómeno mecánico
Comprende 2 actos:
 Inspiración por la cual entra el
aire a los pulmones.
 Espiración acto por el cual sale
el aire de los pulmones.
 Presion negativa

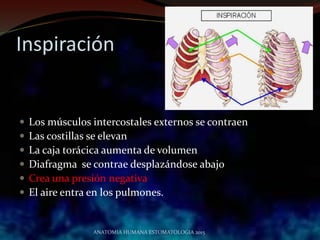

Inspiración
 Los músculos intercostales externos se contraen
 Las costillas se elevan
 La caja torácica aumenta de volumen
 Diafragma se contrae desplazándose abajo
 Crea una presión negativa
 El aire entra en los pulmones.

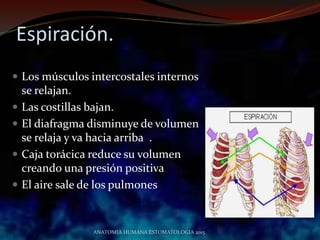

Espiración.
 Los músculos intercostales internos
se relajan.
 Las costillas bajan.
 El diafragma disminuye de volumen
se relaja y va hacia arriba .
 Caja torácica reduce su volumen
creando una presión positiva
 El aire sale de los pulmones

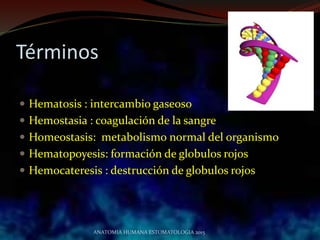

Términos
 Hematosis : intercambio gaseoso
 Hemostasia : coagulación de la sangre
 Homeostasis: metabolismo normal del organismo
 Hematopoyesis: formación de globulos rojos
 Hemocateresis : destrucción de globulos rojos

Por su atención

Aparato respiratorio

Más contenido relacionado

La actualidad más candente

Similar a Aparato respiratorio

Más de LUIS ALBERTO VILLALBA SARMIENTO

Último

Aparato respiratorio

Notas del editor
