1. APLIACION DE
LAS ANTENAS
A l d a n a Z a p a t a L u c e r o
C á c e r e s M a l d o n a d o F r a n z
C r u z C a s t i l l o B r a y a n
C u e v a F i e s t a s W i l m e r
P i n t a d o I p a n a q u e R u t h
S o l a n o O r d i n o l a F l a v i o

2. DEFINICION
• La aplicación fundamental es la transmisión y recepción de información empleando para ello
radiación electromagnética.
• Para codificar la información se emplea una señal base denominada portadora. Esta es una
señal de gran potencia y frecuencia capaz de ser emitida por la antena. Sobre la portadora
se aplica otra señal, la modulante, que se encarga de transmitir la información propiamente
dicha a la portadora.

3. FORMAS DE
MODULACION

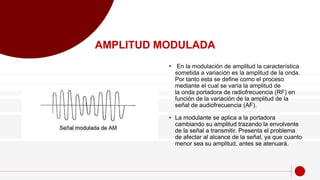

4. • En la modulación de amplitud la característica
sometida a variación es la amplitud de la onda.
Por tanto esta se define como el proceso
mediante el cual se varía la amplitud de
la onda portadora de radiofrecuencia (RF) en
función de la variación de la amplitud de la
señal de audiofrecuencia (AF).
• La modulante se aplica a la portadora
cambiando su amplitud trazando la envolvente
de la señal a transmitir. Presenta el problema
de afectar al alcance de la señal, ya que cuanto
menor sea su amplitud, antes se atenuará.
AMPLITUD MODULADA

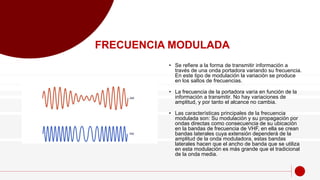

5. • Se refiere a la forma de transmitir información a
través de una onda portadora variando su frecuencia.
En este tipo de modulación la variación se produce
en los saltos de frecuencias.
• La frecuencia de la portadora varía en función de la
información a transmitir. No hay variaciones de
amplitud, y por tanto el alcance no cambia.
• Las características principales de la frecuencia
modulada son: Su modulación y su propagación por
ondas directas como consecuencia de su ubicación
en la bandas de frecuencia de VHF, en ella se crean
bandas laterales cuya extensión dependerá de la
amplitud de la onda moduladora, estas bandas
laterales hacen que el ancho de banda que se utiliza
en esta modulación es más grande que el tradicional
de la onda media.
FRECUENCIA MODULADA

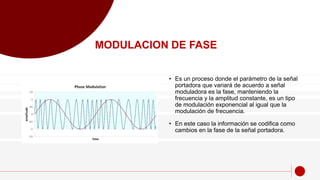

6. • Es un proceso donde el parámetro de la señal
portadora que variará de acuerdo a señal
moduladora es la fase, manteniendo la
frecuencia y la amplitud constante, es un tipo
de modulación exponencial al igual que la
modulación de frecuencia.
• En este caso la información se codifica como
cambios en la fase de la señal portadora.
MODULACION DE FASE

7. TELEGRAFIA,
RADIOFUSION Y
TELEVISIÓN

8. TRNASMISIONES
TELEGRAFICAS Y DE RADIO
L a s t r a n s m i s i o n e s i n i c i a l e s e m p l e a r o n
f r e c u e n c i a s r e l a t i v a m e n t e r e d u c i d a s .

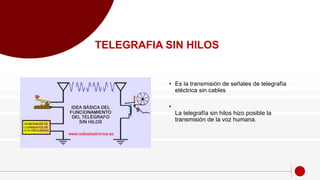

9. • Es la transmisión de señales de telegrafía
eléctrica sin cables
•
La telegrafía sin hilos hizo posible la
transmisión de la voz humana.
TELEGRAFIA SIN HILOS

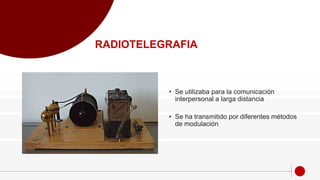

10. • Se utilizaba para la comunicación
interpersonal a larga distancia
• Se ha transmitido por diferentes métodos
de modulación
RADIOTELEGRAFIA

11. • Ésta requiere de frecuencias muy altas ya
que debe transmitir una mayor cantidad de
información.
TELEVISION

12. COMUNICACIÓN
PUNTO A PUNTO

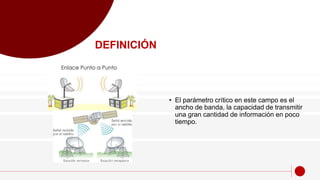

13. • El parámetro crítico en este campo es el
ancho de banda, la capacidad de transmitir
una gran cantidad de información en poco
tiempo.
DEFINICIÓN

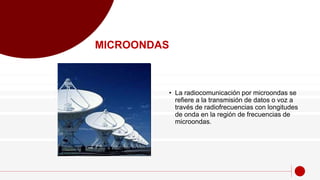

14. • La radiocomunicación por microondas se
refiere a la transmisión de datos o voz a
través de radiofrecuencias con longitudes
de onda en la región de frecuencias de
microondas.
MICROONDAS

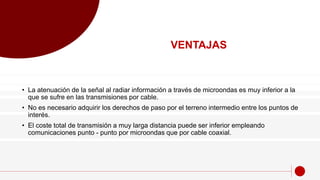

15. VENTAJAS
• La atenuación de la señal al radiar información a través de microondas es muy inferior a la
que se sufre en las transmisiones por cable.
• No es necesario adquirir los derechos de paso por el terreno intermedio entre los puntos de
interés.
• El coste total de transmisión a muy larga distancia puede ser inferior empleando
comunicaciones punto - punto por microondas que por cable coaxial.

16. DESVENTAJAS
• La emisión es altamente direccional lo que obliga a alinear con precisión las antenas.
• La reducida longitud de onda hace que la emisión sea muy sensible a fenómenos físicos.
• El alcance está limitado.

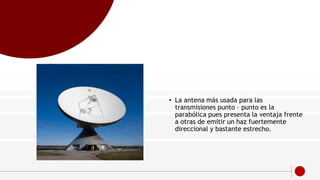

17. • La antena más usada para las
transmisiones punto – punto es la
parabólica pues presenta la ventaja frente
a otras de emitir un haz fuertemente
direccional y bastante estrecho.

18. TIPOS DE ANTENAS Y
APLICACIONES

19. • Una antena es un dispositivo hecho para
transmitir (radiar) y recibir ondas de radio
(electromagnéticas).
• Existen varias características de una antena
que deben ser consideradas al momento de
elegir una específica para su aplicación:
 ANTENA DIPOLO
 ANTENA MONOPOLO
 ANTENA PLANA
 ANTENA ARRAY
 ANTENA YAGI
 ANTENA PARABOLICA
DEFINICIÓN

20. ANTENAS DIPOLO
• Se utilizan en dispositivos simples, donde no se necesita una ganancia muy alta, se pueden
usar para transmisiones de HF que son comunicaciones de larga distancia. También para
emisoras de FM. En este caso, al ser frecuencias muy superiores, se emplean dipolos
mucho más pequeños, en transmisores de TV y servicios de radio móvil para servicios de
despacho, seguridad como la policía, emergencias, bomberos, ambulancias, teléfonos
inalámbricos, antenas de auto, módems y routers, waki-takies, etc.

21. ANTENA DE MONOPOLO:

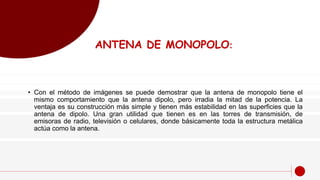

• Con el método de imágenes se puede demostrar que la antena de monopolo tiene el
mismo comportamiento que la antena dipolo, pero irradia la mitad de la potencia. La
ventaja es su construcción más simple y tienen más estabilidad en las superficies que la
antena de dipolo. Una gran utilidad que tienen es en las torres de transmisión, de
emisoras de radio, televisión o celulares, donde básicamente toda la estructura metálica
actúa como la antena.

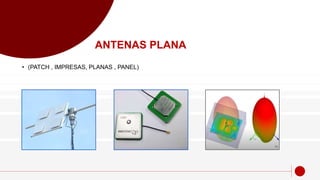

22. ANTENAS PLANA
• (PATCH , IMPRESAS, PLANAS , PANEL)

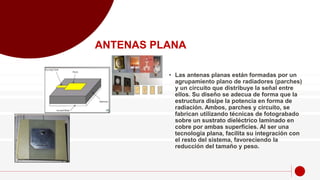

23. • Las antenas planas están formadas por un
agrupamiento plano de radiadores (parches)
y un circuito que distribuye la señal entre
ellos. Su diseño se adecua de forma que la
estructura disipe la potencia en forma de
radiación. Ambos, parches y circuito, se
fabrican utilizando técnicas de fotograbado
sobre un sustrato dieléctrico laminado en
cobre por ambas superficies. Al ser una
tecnología plana, facilita su integración con
el resto del sistema, favoreciendo la
reducción del tamaño y peso.
ANTENAS PLANA

24. SATELITES
• Tienen polarización circular igual que el GPS.
RFID
(IDENTIFICACIÓN POR
RADIOFRECUENCIA)
APLICACIONES

25. • PUEDE RADIAR HACIA AFUERA O HACIA
ADENTRO DE TU CUERPO Y
COMUNICARSE CON LOS DISPOSITIVOS
TECNOLOGIA WEARABLE

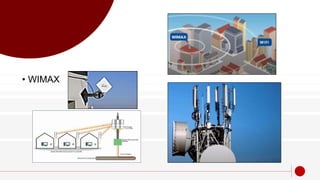

26. • WIMAX

27. DRONES
RADIO TERAPIA DE CANCER

28. MOVILES
PIFA

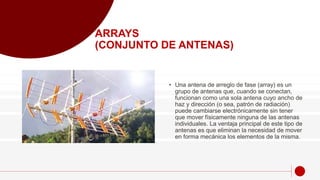

29. • Una antena de arreglo de fase (array) es un
grupo de antenas que, cuando se conectan,
funcionan como una sola antena cuyo ancho de
haz y dirección (o sea, patrón de radiación)
puede cambiarse electrónicamente sin tener
que mover físicamente ninguna de las antenas
individuales. La ventaja principal de este tipo de
antenas es que eliminan la necesidad de mover
en forma mecánica los elementos de la misma.
ARRAYS
(CONJUNTO DE ANTENAS)

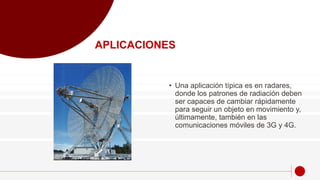

30. • Una aplicación típica es en radares,
donde los patrones de radiación deben
ser capaces de cambiar rápidamente
para seguir un objeto en movimiento y,
últimamente, también en las
comunicaciones móviles de 3G y 4G.
APLICACIONES

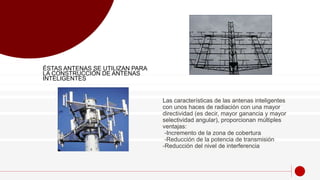

31. Las características de las antenas inteligentes
con unos haces de radiación con una mayor
directividad (es decir, mayor ganancia y mayor
selectividad angular), proporcionan múltiples
ventajas:
-Incremento de la zona de cobertura
-Reducción de la potencia de transmisión
-Reducción del nivel de interferencia
ÉSTAS ANTENAS SE UTILIZAN PARA
LA CONSTRUCCIÓN DE ANTENAS
INTELIGENTES

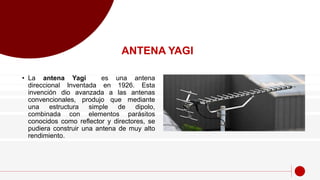

32. • La antena Yagi es una antena
direccional Inventada en 1926. Esta
invención dio avanzada a las antenas
convencionales, produjo que mediante
una estructura simple de dipolo,
combinada con elementos parásitos
conocidos como reflector y directores, se
pudiera construir una antena de muy alto
rendimiento.
ANTENA YAGI

33. SERVICIO DE RADIOAFICIONADOS
• Son aquellos servicios de telecomunicaciones
cuyas transmisiones y actividades son sin fines
de lucro, ejercida a titulo personal por
aficionados, y cuyas finalidades son las de
intercomunicación, entretenimiento,
experimentación, entrenamiento tecnológico,
investigación, y apoyo social.
APLICACIONES

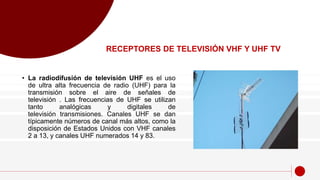

34. • La radiodifusión de televisión UHF es el uso
de ultra alta frecuencia de radio (UHF) para la
transmisión sobre el aire de señales de
televisión . Las frecuencias de UHF se utilizan
tanto analógicas y digitales de
televisión transmisiones. Canales UHF se dan
típicamente números de canal más altos, como la
disposición de Estados Unidos con VHF canales
2 a 13, y canales UHF numerados 14 y 83.
RECEPTORES DE TELEVISIÓN VHF Y UHF TV

35. • Es un dispositivo transmisor de radio
frecuencia utilizado
en telecomunicaciones para la transmisión de
información, que tiene baja capacidad de
producir interferencias perjudiciales para otros
equipos de radio.
• Dispositivos de corto alcance son transmisores
de baja potencia normalmente limitados a 25-
100 mW efectiva potencia radiada (ERP) o
menos, dependiendo de la banda de
frecuencia, lo que limita su rango útil a unos
cientos de metros, y que no requieren una
licencia de su usuario .
DISPOSITIVOS DE CORTO ALCANCE

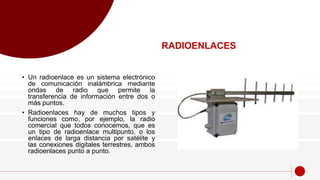

36. • Un radioenlace es un sistema electrónico
de comunicación inalámbrica mediante
ondas de radio que permite la
transferencia de información entre dos o
más puntos.
• Radioenlaces hay de muchos tipos y
funciones como, por ejemplo, la radio
comercial que todos conocemos, que es
un tipo de radioenlace multipunto, o los
enlaces de larga distancia por satélite y
las conexiones digitales terrestres, ambos
radioenlaces punto a punto.
RADIOENLACES

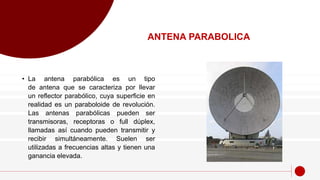

37. • La antena parabólica es un tipo
de antena que se caracteriza por llevar
un reflector parabólico, cuya superficie en
realidad es un paraboloide de revolución.
Las antenas parabólicas pueden ser
transmisoras, receptoras o full dúplex,
llamadas así cuando pueden transmitir y
recibir simultáneamente. Suelen ser
utilizadas a frecuencias altas y tienen una
ganancia elevada.
ANTENA PARABOLICA

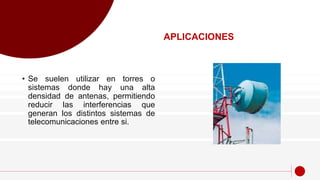

38. • Se suelen utilizar en torres o
sistemas donde hay una alta
densidad de antenas, permitiendo
reducir las interferencias que
generan los distintos sistemas de
telecomunicaciones entre si.
APLICACIONES

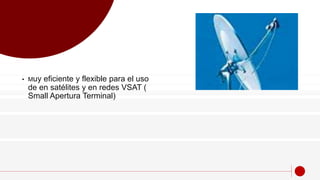

39. • Muy eficiente y flexible para el uso
de en satélites y en redes VSAT (
Small Apertura Terminal)

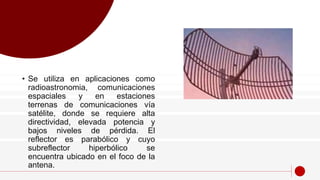

40. • Se utiliza en aplicaciones como
radioastronomia, comunicaciones
espaciales y en estaciones
terrenas de comunicaciones vía
satélite, donde se requiere alta
directividad, elevada potencia y
bajos niveles de pérdida. El
reflector es parabólico y cuyo
subreflector hiperbólico se
encuentra ubicado en el foco de la
antena.
