El documento resume los principales hitos en el desarrollo de la televisión y la radiocomunicación. Mahlon Loomis realizó las primeras transmisiones inalámbricas en 1865 y obtuvo la patente en 1872. Marconi estableció la primera comunicación a través del Canal de la Mancha en 1899. En 1935 se hizo la primera emisión oficial de televisión en Alemania. En 1948 se produjeron las primeras demostraciones de televisión en España.

1. •1

2. •2

3.  1865 Mahlon Loomis transmite mensajes telegráficos sin
hilos entre dos montañas en Virgínia. En 1872 obtiene la
patente.
 1887 Heinrich Hertz prueba la teoría de Maxwell que la
electricidad puede viajar por el espacio en forma de
ondas. Demostró que estas ondas comparten las mismas
propiedades físicas de la luz.
 1895 Popov lleva a la Sociedad Rusa de Física y Química
un aparato que, obtiene registros de las descargas
eléctricas atmosféricas, dando origen posteriormente a la
antena.
 1896 Marconi, basándose en trabajos de Hertz, Popov y
Branly, consigue comunicarse a una distancia de 2 km.
 1899 Marconi establece comunicación a través del canal
de la Mancha ( 50 Km).
 1926 El físico japonés Hidetsugu Yagi y Shitaro Uda inventan
la antena direcional que lleva su nombre Yagi-Uda.
 John Baird realiza las primeras transmisiones de imágenes.
 1935 En Alemania se hace la primera emisión oficial de TV.
 1936 la BBC; 1938 en Rusia.
 1940 Peter Goldmark inventa la televisión en colores.•3

4. En 1948 se producen, en Barcelona y en Madrid, las
primeras demostraciones de lo que hoy entendemos por
televisión.
 En 1956 se iniciaron emisiones regulares de TVE, era una
televisión local con ámbito de cobertura limitado a
Madrid.
 En febrero de 1959, se estrena el servicio en las ciudades
de Barcelona y Zaragoza.
 En octubre de 1959, la televisión llegó a ‘las dos Castillas’
aprovechando el repetidor colocado en la Bola del
Mundo (Sierra de Guadarrama).
 En febrero de 1960, a Valencia.
 En diciembre de 1960, a Bilbao.
 En octubre de 1961 a Galicia y Sevilla.
 En febrero de 1964, a Canarias.
•4

5. •5

6. •6

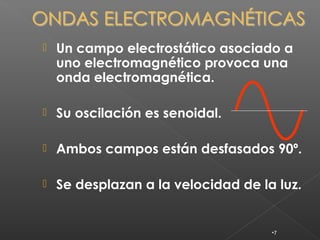

7.  Un campo electrostático asociado a
uno electromagnético provoca una
onda electromagnética.
 Su oscilación es senoidal.
 Ambos campos están desfasados 90º.
 Se desplazan a la velocidad de la luz.
•7

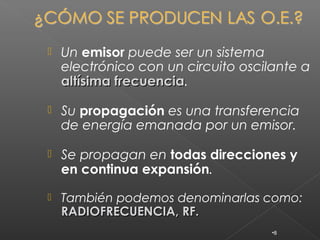

8.  Un emisor puede ser un sistema
electrónico con un circuito oscilante a
altísima frecuencia.
frecuencia
 Su propagación es una transferencia
de energía emanada por un emisor.
 Se propagan en todas direcciones y
en continua expansión.
 También podemos denominarlas como:
RADIOFRECUENCIA, RF.
•8

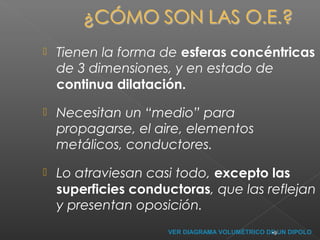

9.  Tienen la forma de esferas concéntricas
de 3 dimensiones, y en estado de
continua dilatación.
 Necesitan un “medio” para
propagarse, el aire, elementos
metálicos, conductores.
 Lo atraviesan casi todo, excepto las
superficies conductoras, que las reflejan
y presentan oposición.
VER DIAGRAMA VOLUMÉTRICO DE9UN DIPOLO
•

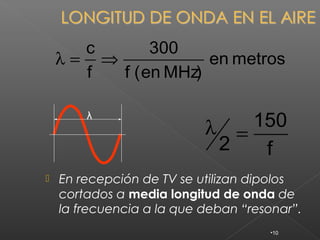

10. c 300
λ= ⇒ en metros
f f ( en MHz)
λ
λ = 150
2 f
 En recepción de TV se utilizan dipolos
cortados a media longitud de onda de
la frecuencia a la que deban “resonar”.
•10

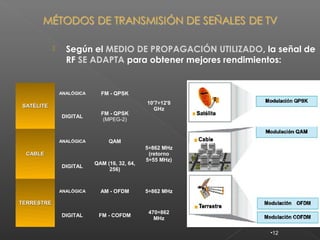

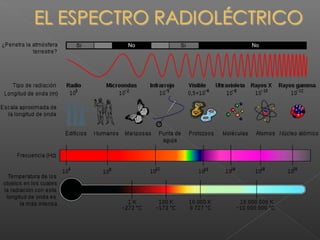

12.  Según el MEDIO DE PROPAGACIÓN UTILIZADO, la señal de
RF SE ADAPTA para obtener mejores rendimientos:
ANALÓGICA FM - QPSK
10'7÷12'8
SATÉLITE
GHz
FM - QPSK
DIGITAL
(MPEG-2)
ANALÓGICA QAM
5÷862 MHz
CABLE (retorno
5÷55 MHz)
QAM (16, 32, 64,
DIGITAL
256)
ANALÓGICA AM - OFDM 5÷862 MHz
TERRESTRE
470÷862
DIGITAL FM - COFDM
MHz
•12

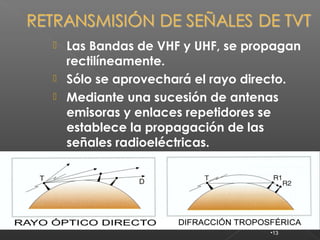

13.  Las Bandas de VHF y UHF, se propagan
rectilíneamente.
 Sólo se aprovechará el rayo directo.
 Mediante una sucesión de antenas
emisoras y enlaces repetidores se
establece la propagación de las
señales radioeléctricas.
•13

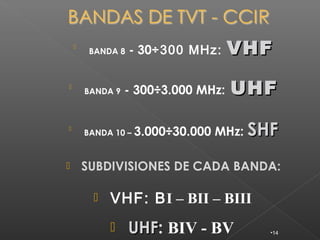

14. 
BANDA 8 - 30÷300 MHz: VHF

BANDA 9 - 300÷3.000 MHz: UHF

BANDA 10 – 3.000÷30.000 MHz: SHF
 SUBDIVISIONES DE CADA BANDA:
 VHF: BI – BII – BIII
 UHF: BIV - BV
UHF •14

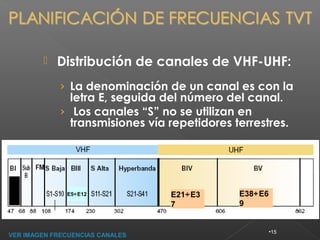

15.  Distribución de canales de VHF-UHF:
› La denominación de un canal es con la
letra E, seguida del número del canal.
› Los canales “S” no se utilizan en
transmisiones vía repetidores terrestres.
E2
E3 E5÷E12 E21÷E3 E38÷E6
E4 7 9
•15
VER IMAGEN FRECUENCIAS CANALES

16.  ANCHO DE BANDA TDT: 81 MHz.
› 10’1 veces mayor que el PAL G ???
 El estándar de compresión MPEG-2,
hace que se divida entre 100 y 150
veces, consiguiendo:
› En el mismo ancho de Banda de un canal
de UHF (8MHz) entre 4 y 6 canales digitales.
•16

17. •17

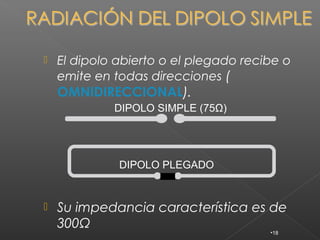

18.  El dipolo abierto o el plegado recibe o
emite en todas direcciones (
OMNIDIRECCIONAL).
DIPOLO SIMPLE (75Ω)
DIPOLO PLEGADO
 Su impedancia característica es de
300Ω •18

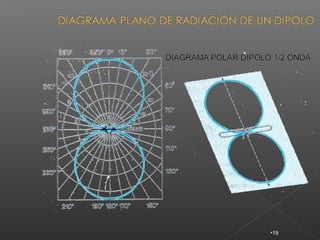

19. •19

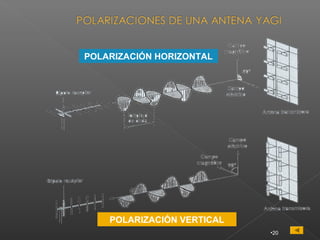

20. POLARIZACIÓN HORIZONTAL
POLARIZACIÓN VERTICAL
•20

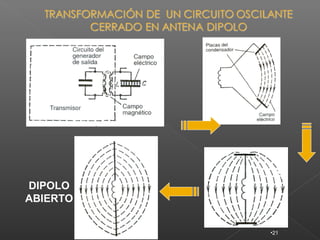

21. DIPOLO
ABIERTO
•21

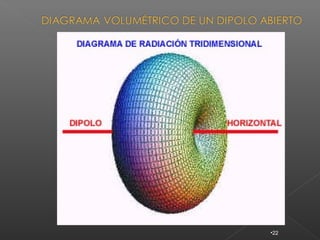

22. •22

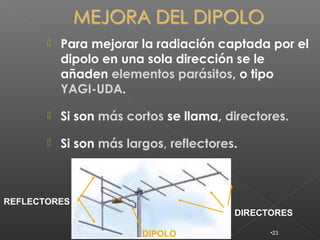

23.  Para mejorar la radiación captada por el
dipolo en una sola dirección se le
añaden elementos parásitos, o tipo
YAGI-UDA.
 Si son más cortos se llama, directores.
 Si son más largos, reflectores.
REFLECTORES
DIRECTORES
DIPOLO •23

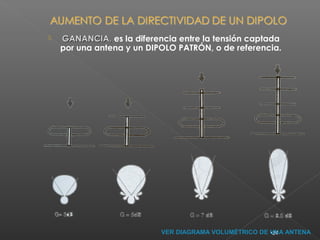

24.  GANANCIA, es la diferencia entre la tensión captada
por una antena y un DIPOLO PATRÓN, o de referencia.

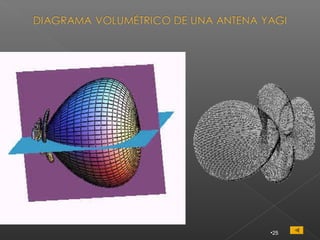

VER DIAGRAMA VOLUMÉTRICO DE UNA ANTENA
•24

25. •25

26.  La orientación del campo eléctrico
define la polarización de una antena.
 En TVT, puede ser horizontal o vertical.
 La polarización coincide con la
situación del dipolo respecto al suelo.
 La antena receptora debe situarse igual
que la del emisor recibido.
•26
VER IMAGEN DE POLARIZACIONES

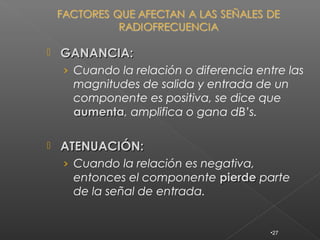

27.  GANANCIA:
› Cuando la relación o diferencia entre las
magnitudes de salida y entrada de un
componente es positiva, se dice que
aumenta, amplifica o gana dB’s.
aumenta
 ATENUACIÓN:
› Cuando la relación es negativa,
entonces el componente pierde parte
de la señal de entrada.
•27

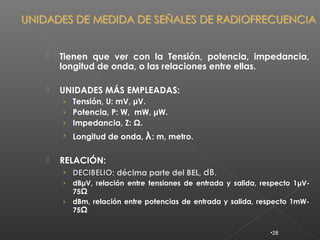

28.  Tienen que ver con la Tensión, potencia, impedancia,
longitud de onda, o las relaciones entre ellas.
 UNIDADES MÁS EMPLEADAS:
› Tensión, U: mV, μV.
› Potencia, P: W, mW, μW.
› Impedancia, Z: Ω.
› Longitud de onda, λ : m, metro.
 RELACIÓN:
› DECIBELIO: décima parte del BEL, dB.
DECIBELIO
› dBμV, relación entre tensiones de entrada y salida, respecto 1μV-
75Ω
› dBm, relación entre potencias de entrada y salida, respecto 1mW-
75Ω
•28

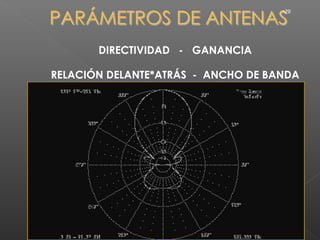

29. •29
DIRECTIVIDAD - GANANCIA
RELACIÓN DELANTE*ATRÁS - ANCHO DE BANDA

30. •30

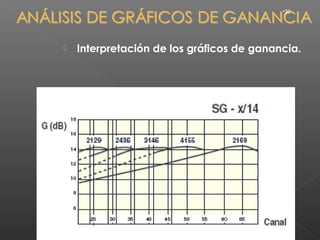

 Interpretación de los gráficos de ganancia.

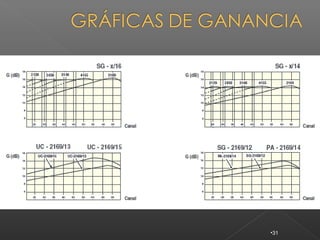

31. •31

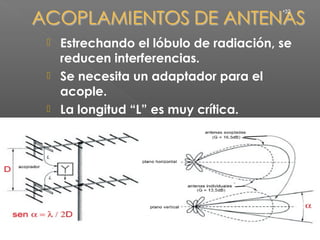

32. •32
 Estrechando el lóbulo de radiación, se
reducen interferencias.
 Se necesita un adaptador para el
acople.
 La longitud “L” es muy crítica.

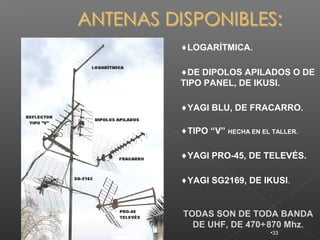

33. ♦LOGARÍTMICA.
♦DE DIPOLOS APILADOS O DE
TIPO PANEL, DE IKUSI.
♦YAGI BLU, DE FRACARRO.
♦TIPO “V” HECHA EN EL TALLER.
♦YAGI PRO-45, DE TELEVÉS.
♦YAGI SG2169, DE IKUSI.
TODAS SON DE TODA BANDA
DE UHF, DE 470÷870 Mhz.
•33

34. •34

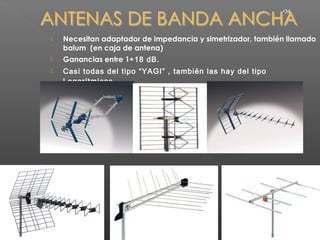

 Necesitan adaptador de impedancia y simetrizador, también llamado
balum (en caja de antena)
 Ganancias entre 1÷18 dB.
 Casi todas del tipo “YAGI” , también las hay del tipo
Logarítmicas.

35. •35

36. •36

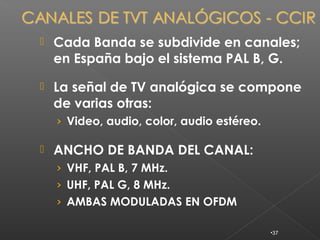

37.  Cada Banda se subdivide en canales;
en España bajo el sistema PAL B, G.
 La señal de TV analógica se compone
de varias otras:
› Video, audio, color, audio estéreo.
 ANCHO DE BANDA DEL CANAL:
› VHF, PAL B, 7 MHz.
› UHF, PAL G, 8 MHz.
› AMBAS MODULADAS EN OFDM
•37

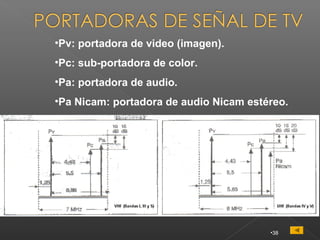

38. •Pv: portadora de video (imagen).
•Pc: sub-portadora de color.
•Pa: portadora de audio.
•Pa Nicam: portadora de audio Nicam estéreo.
•38

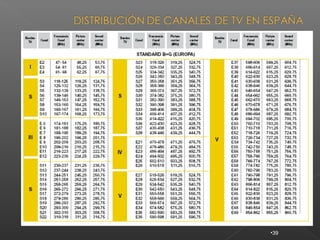

39. •39

40. •40

41. •41

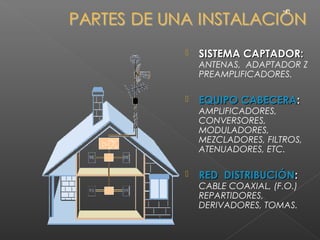

 SISTEMA CAPTADOR:
ANTENAS, ADAPTADOR Z
PREAMPLIFICADORES.
 EQUIPO CABECERA:
AMPLIFICADORES,
CONVERSORES,
MODULADORES,
MEZCLADORES, FILTROS,
ATENUADORES, ETC.
 RED DISTRIBUCIÓN:
CABLE COAXIAL, (F.O.)
REPARTIDORES,
DERIVADORES, TOMAS.

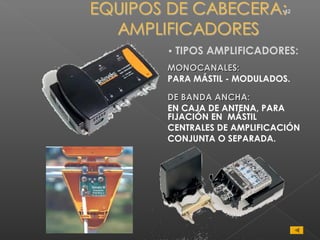

42. •42
• TIPOS AMPLIFICADORES:
MONOCANALES:
PARA MÁSTIL - MODULADOS.
DE BANDA ANCHA:
EN CAJA DE ANTENA, PARA
FIJACIÓN EN MÁSTIL
CENTRALES DE AMPLIFICACIÓN
CONJUNTA O SEPARADA.

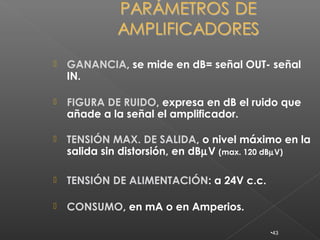

43.  GANANCIA, se mide en dB= señal OUT- señal
IN.
 FIGURA DE RUIDO, expresa en dB el ruido que
añade a la señal el amplificador.
 TENSIÓN MAX. DE SALIDA, o nivel máximo en la
salida sin distorsión, en dBµV (max. 120 dBµV)
 TENSIÓN DE ALIMENTACIÓN: a 24V c.c.
 CONSUMO, en mA o en Amperios.
•43

44.  Cuando se necesita mayor cantidad y calidad de
amplificación que los modelos de mástil.
 De amplificación conjunta o separada, con varias
entradas de la misma u otras Bandas.
 Posibilidad de telealimentación en las entradas.
•44

45. •45

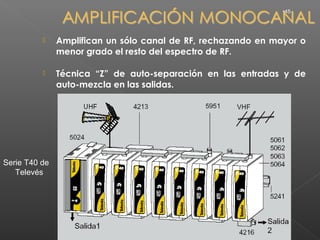

 Amplifican un sólo canal de RF, rechazando en mayor o
menor grado el resto del espectro de RF.
 Técnica “Z” de auto-separación en las entradas y de
auto-mezcla en las salidas.
Serie T40 de
Televés

46. Serie T40
de Televés
Serie K
de Fracarro
•46

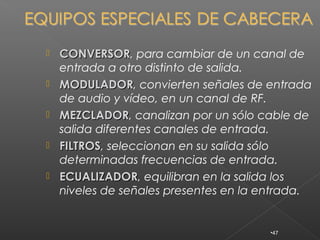

47.  CONVERSOR, para cambiar de un canal de
CONVERSOR
entrada a otro distinto de salida.
 MODULADOR, convierten señales de entrada
MODULADOR
de audio y vídeo, en un canal de RF.
 MEZCLADOR, canalizan por un sólo cable de
MEZCLADOR
salida diferentes canales de entrada.
 FILTROS, seleccionan en su salida sólo
FILTROS
determinadas frecuencias de entrada.
 ECUALIZADOR, equilibran en la salida los
ECUALIZADOR
niveles de señales presentes en la entrada.
•47

48. •48

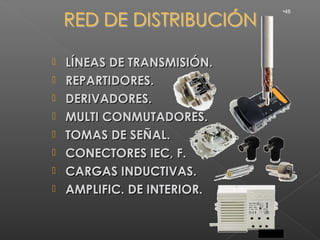

 LÍNEAS DE TRANSMISIÓN.
 REPARTIDORES.
 DERIVADORES.
 MULTI CONMUTADORES.
 TOMAS DE SEÑAL.
 CONECTORES IEC, F.
 CARGAS INDUCTIVAS.
 AMPLIFIC. DE INTERIOR.

49. •49

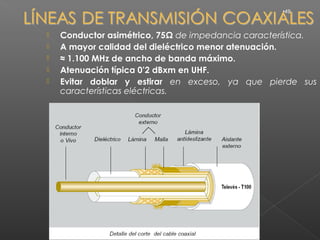

 Conductor asimétrico, 75Ω de impedancia característica.
 A mayor calidad del dieléctrico menor atenuación.
 ≈ 1.100 MHz de ancho de banda máximo.
 Atenuación típica 0’2 dBxm en UHF.
 Evitar doblar y estirar en exceso, ya que pierde sus
características eléctricas.

50. •50

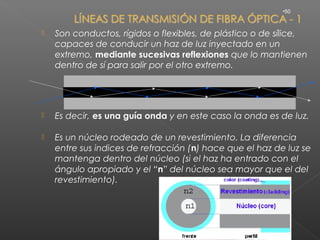

 Son conductos, rígidos o flexibles, de plástico o de sílice,
capaces de conducir un haz de luz inyectado en un
extremo, mediante sucesivas reflexiones que lo mantienen
dentro de sí para salir por el otro extremo.
 Es decir, es una guía onda y en este caso la onda es de luz.
 Es un núcleo rodeado de un revestimiento. La diferencia
entre sus indices de refracción (n) hace que el haz de luz se
mantenga dentro del núcleo (si el haz ha entrado con el
ángulo apropiado y el “n” del núcleo sea mayor que el del
revestimiento).

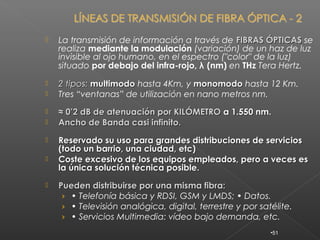

51.  La transmisión de información a través de FIBRAS ÓPTICAS se
realiza mediante la modulación (variación) de un haz de luz
invisible al ojo humano, en el espectro ("color" de la luz)
situado por debajo del infra-rojo, λ (nm) en THz Tera Hertz.
 2 tipos: multimodo hasta 4Km, y monomodo hasta 12 Km.
 Tres “ventanas” de utilización en nano metros nm.
 ≈ 0’2 dB de atenuación por KILÓMETRO a 1.550 nm.
 Ancho de Banda casi infinito.
 Reservado su uso para grandes distribuciones de servicios
(todo un barrio, una ciudad, etc)
 Coste excesivo de los equipos empleados, pero a veces es
la única solución técnica posible.
 Pueden distribuirse por una misma fibra:
› • Telefonía básica y RDSI, GSM y LMDS; • Datos.
› • Televisión analógica, digital, terrestre y por satélite.
› • Servicios Multimedia: vídeo bajo demanda, etc.
•51

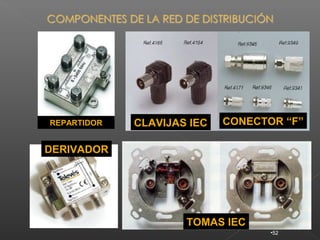

52. REPARTIDOR CLAVIJAS IEC CONECTOR “F”
DERIVADOR
TOMAS IEC
•52

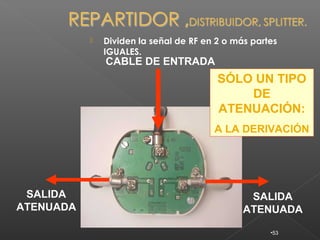

53.  Dividen la señal de RF en 2 o más partes
IGUALES.
CABLE DE ENTRADA
SÓLO UN TIPO
DE
ATENUACIÓN:
A LA DERIVACIÓN
SALIDA SALIDA
ATENUADA ATENUADA
•53

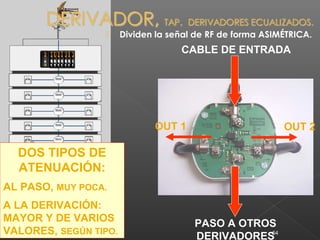

54.  Dividen la señal de RF de forma ASIMÉTRICA.
CABLE DE ENTRADA
OUT 1 OUT 2
DOS TIPOS DE
ATENUACIÓN:
AL PASO, MUY POCA.
A LA DERIVACIÓN:
MAYOR Y DE VARIOS PASO A OTROS
VALORES, SEGÚN TIPO. •54
DERIVADORES

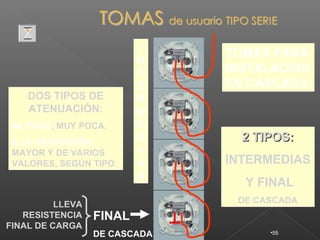

55. I
TOMAS PARA
N
T INSTALACIÓN
E EN CASCADA
DOS TIPOS DE R
ATENUACIÓN: M
AL PASO, MUY POCA. E
A LA DERIVACIÓN: D 2 TIPOS:
MAYOR Y DE VARIOS I
VALORES, SEGÚN TIPO. A INTERMEDIAS
S
Y FINAL
LLEVA DE CASCADA
RESISTENCIA FINAL
FINAL DE CARGA
DE CASCADA •55

56. REPARTIDOR
DE 2 SALIDAS
CARGA 75Ω
TOMAS
FINALES,
CON
RESISTENCIA
FINAL DE
CARGA
•56

57. •57

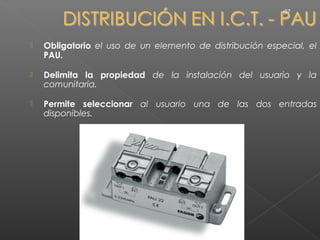

 Obligatorio el uso de un elemento de distribución especial, el
PAU.
 Delimita la propiedad de la instalación del usuario y la
comunitaria.
 Permite seleccionar al usuario una de las dos entradas
disponibles.

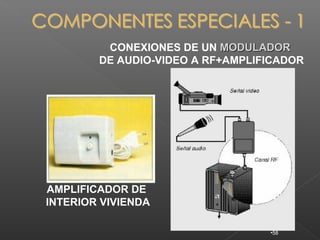

58. CONEXIONES DE UN MODULADOR
DE AUDIO-VIDEO A RF+AMPLIFICADOR
AMPLIFICADOR DE
INTERIOR VIVIENDA
•58

59. •59
 EMISORES-RECEPTORES de audio y video.
 Los hay vía RF, vía óptica por infrarrojos y vía red eléctrica
por corrientes portadoras.

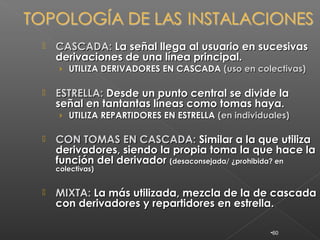

60.  CASCADA: La señal llega al usuario en sucesivas
derivaciones de una línea principal.
› UTILIZA DERIVADORES EN CASCADA (uso en colectivas)
 ESTRELLA: Desde un punto central se divide la
señal en tantantas líneas como tomas haya.
› UTILIZA REPARTIDORES EN ESTRELLA (en individuales)
 CON TOMAS EN CASCADA: Similar a la que utiliza
derivadores, siendo la propia toma la que hace la
función del derivador (desaconsejada/ ¿prohibida? en
colectivas)
 MIXTA: La más utilizada, mezcla de la de cascada
con derivadores y repartidores en estrella.
•60

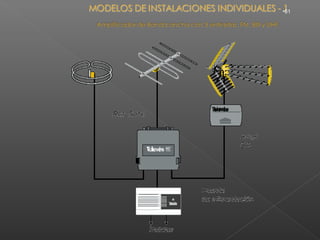

61. •61

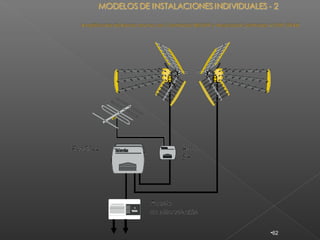

62. •62

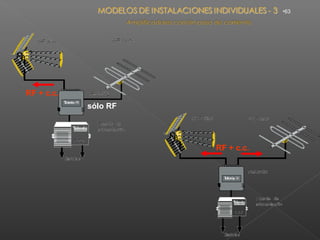

63. •63
RF + c.c.
sólo RF
RF + c.c.

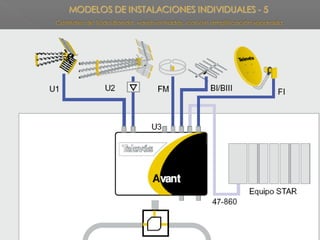

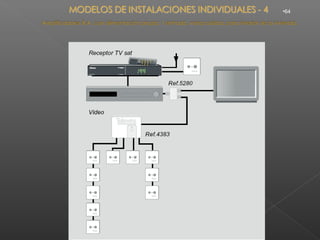

64. •64

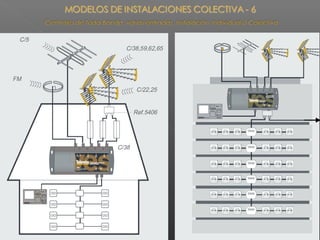

65. •65

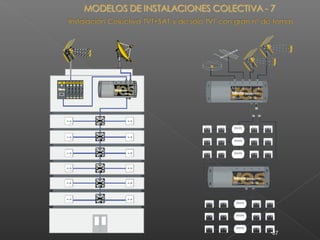

66. •66

67. •67

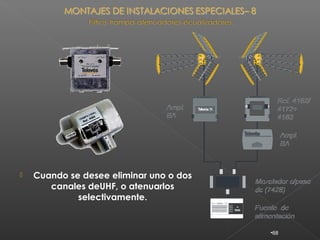

68.  Cuando se desee eliminar uno o dos
canales deUHF, o atenuarlos
selectivamente.
•68

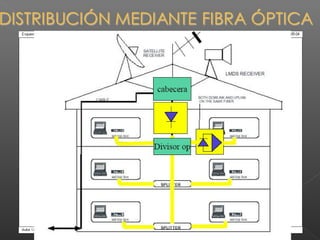

69. •69

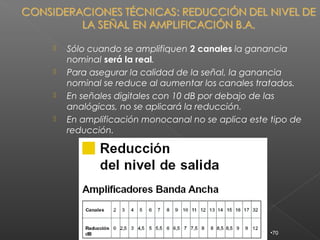

70.  Sólo cuando se amplifiquen 2 canales la ganancia
nominal será la real.
 Para asegurar la calidad de la señal, la ganancia
nominal se reduce al aumentar los canales tratados.
 En señales digitales con 10 dB por debajo de las
analógicas, no se aplicará la reducción.
 En amplificación monocanal no se aplica este tipo de
reducción.
•70

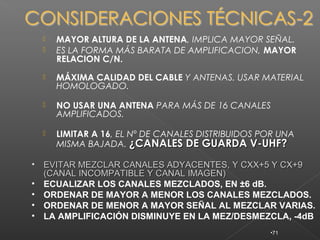

71.  MAYOR ALTURA DE LA ANTENA, IMPLICA MAYOR SEÑAL.
 ES LA FORMA MÁS BARATA DE AMPLIFICACION, MAYOR
RELACION C/N.
 MÁXIMA CALIDAD DEL CABLE Y ANTENAS. USAR MATERIAL
HOMOLOGADO.
 NO USAR UNA ANTENA PARA MÁS DE 16 CANALES
AMPLIFICADOS.
 LIMITAR A 16, EL Nº DE CANALES DISTRIBUIDOS POR UNA
MISMA BAJADA. ¿CANALES DE GUARDA V-UHF?
• EVITAR MEZCLAR CANALES ADYACENTES, Y CXX+5 Y CX+9
(CANAL INCOMPATIBLE Y CANAL IMAGEN)
• ECUALIZAR LOS CANALES MEZCLADOS, EN ±6 dB.
• ORDENAR DE MAYOR A MENOR LOS CANALES MEZCLADOS.
• ORDENAR DE MENOR A MAYOR SEÑAL AL MEZCLAR VARIAS.
• LA AMPLIFICACIÓN DISMINUYE EN LA MEZ/DESMEZCLA, -4dB
•71

72.  NO SUPERAR LA INTENSIDAD NOMINAL DE LA F.A.
 CONOCER LA UTILIDAD DE CONVERSORES O
MODULADORES.
 RESPETAR SIEMPRE LA ADAPTACIÓN DE IMPEDANCIAS.
 TODA ENTRADA/SALIDA NO UTILIZADA SE “TAPARÁ” CON
UNA CARGA DE 75Ω.
 RESPETAR SIEMPRE LAS NORMAS MECÁNICAS Y DE
SEGURIDAD.
 CONECTAR TOMA DE TIERRA AL MÁSTIL Y CHASIS
AMPLIFICADOR.
 MÍNIMA SECCIÓN DEL CABLE DE TOMA DE TIERRA: 25mm 2
EN I.C.T.
•72

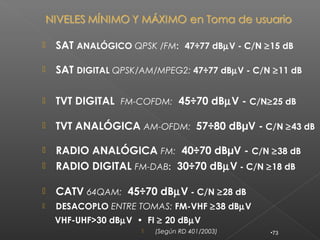

73.  SAT ANALÓGICO QPSK /FM: 47÷77 dBµV - C/N ≥15 dB
 SAT DIGITAL QPSK/AM/MPEG2: 47÷77 dBµV - C/N ≥11 dB
 TVT DIGITAL FM-COFDM: 45÷70 dBµV - C/N≥25 dB
 TVT ANALÓGICA AM-OFDM: 57÷80 dBµV - C/N ≥43 dB
 RADIO ANALÓGICA FM: 40÷70 dBµV - C/N ≥38 dB
 RADIO DIGITAL FM-DAB: 30÷70 dBµV - C/N ≥18 dB
 CATV 64QAM: 45÷70 dBµV - C/N ≥28 dB
 DESACOPLO ENTRE TOMAS: FM-VHF ≥38 dBµV
VHF-UHF>30 dBµV • FI ≥ 20 dBµV
 (Según RD 401/2003) •73
