Arduino:
Arduino es una empresa de hardware libre, sus placas
programables se pueden usar para muchos proyectos de
automatización, domótica, robótica, electrónica, etc.
Este documento va a tratar sobre el funcionamiento básico del
Arduino/Genuino Uno.

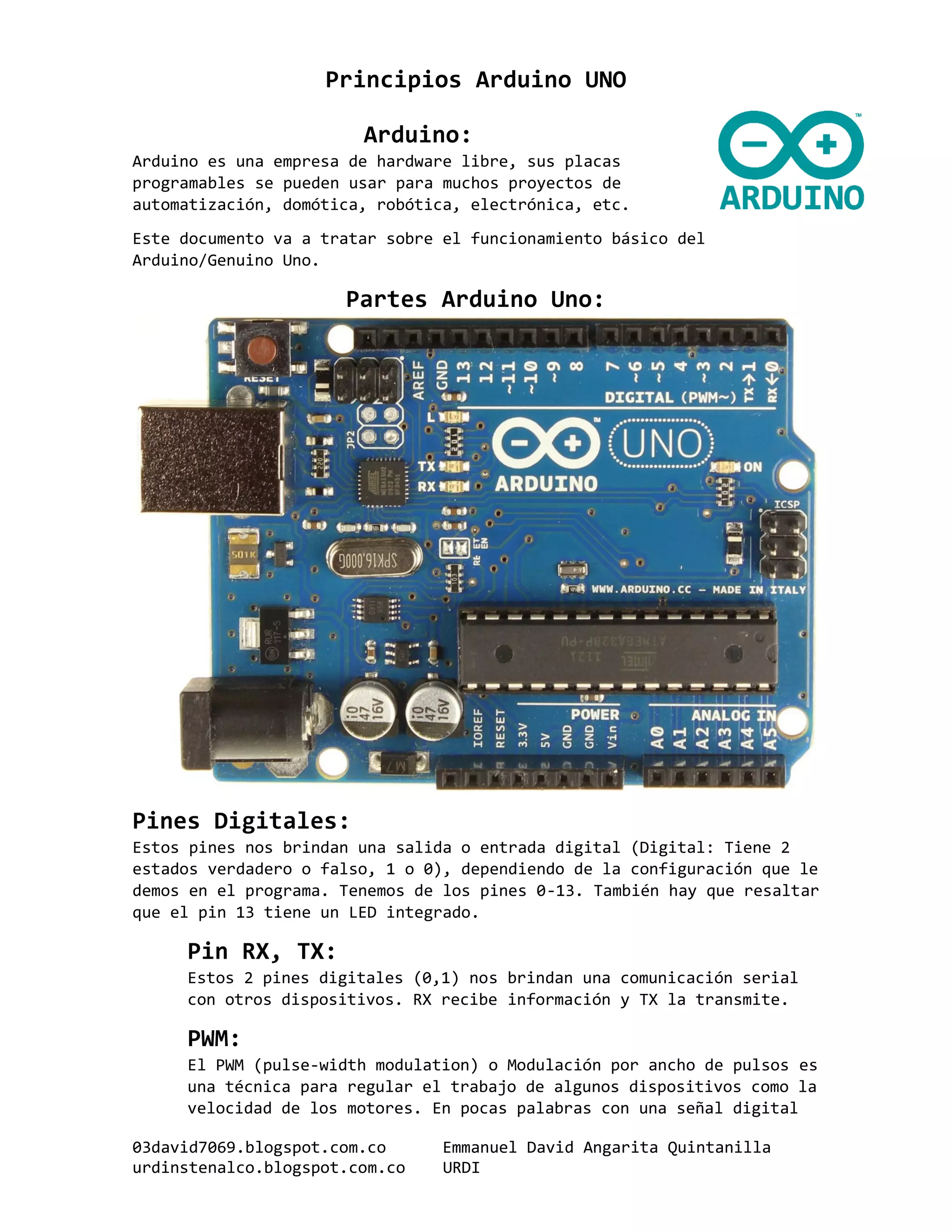

Partes Arduino Uno:
Pines Digitales:
Estos pines nos brindan una salida o entrada digital (Digital: Tiene 2
estados verdadero o falso, 1 o 0), dependiendo de la configuración que le
demos en el programa. Tenemos de los pines 0-13. También hay que resaltar
que el pin 13 tiene un LED integrado.
Pin RX, TX:
Estos 2 pines digitales (0,1) nos brindan una comunicación serial
con otros dispositivos. RX recibe información y TX la transmite.
PWM:

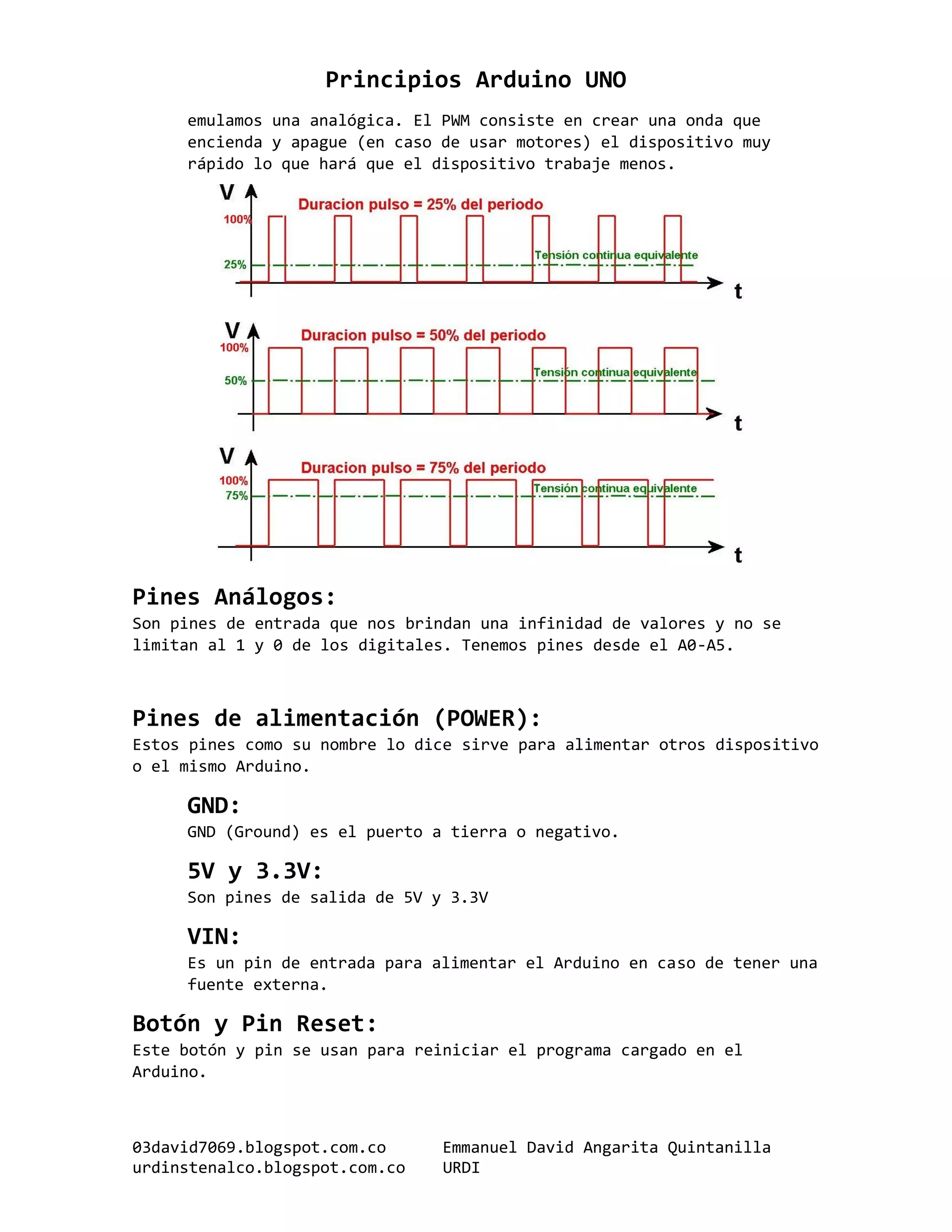

El PWM (pulse-width modulation) o Modulación por ancho de pulsos es
una técnica para regular el trabajo de algunos dispositivos como la
velocidad de los motores. En pocas palabras con una señal digital

emulamos una analógica. El PWM consiste en crear una onda que
encienda y apague (en caso de usar motores) el dispositivo muy
rápido lo que hará que el dispositivo trabaje menos.
Pines Análogos:
Son pines de entrada que nos brindan una infinidad de valores y no se
limitan al 1 y 0 de los digitales. Tenemos pines desde el A0-A5.
Pines de alimentación (POWER):
Estos pines como su nombre lo dice sirve para alimentar otros dispositivo
o el mismo Arduino.
GND:
GND (Ground) es el puerto a tierra o negativo.
5V y 3.3V:
Son pines de salida de 5V y 3.3V
VIN:
Es un pin de entrada para alimentar el Arduino en caso de tener una
fuente externa.
Botón y Pin Reset:
Este botón y pin se usan para reiniciar el programa cargado en el
Arduino.

IOREF:
Este pin se para que la placa reconozca el tipo de alimentación de las
shields.
AREF:
Este pin es para regular la tensión de los pines analógicos.

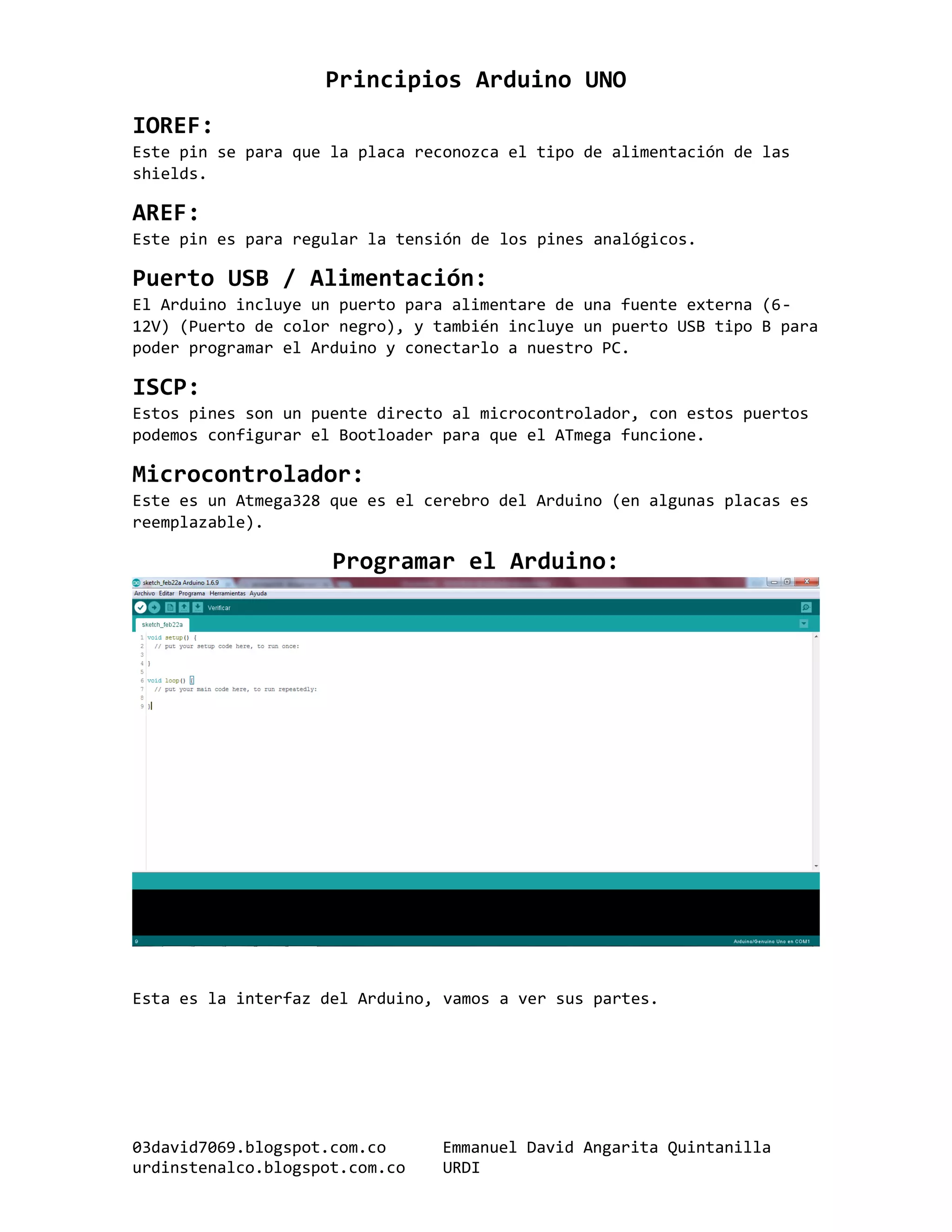

Puerto USB / Alimentación:
El Arduino incluye un puerto para alimentare de una fuente externa (6-
12V) (Puerto de color negro), y también incluye un puerto USB tipo B para
poder programar el Arduino y conectarlo a nuestro PC.
ISCP:
Estos pines son un puente directo al microcontrolador, con estos puertos
podemos configurar el Bootloader para que el ATmega funcione.
Microcontrolador:
Este es un Atmega328 que es el cerebro del Arduino (en algunas placas es
reemplazable).
Programar el Arduino:
Esta es la interfaz del Arduino, vamos a ver sus partes.

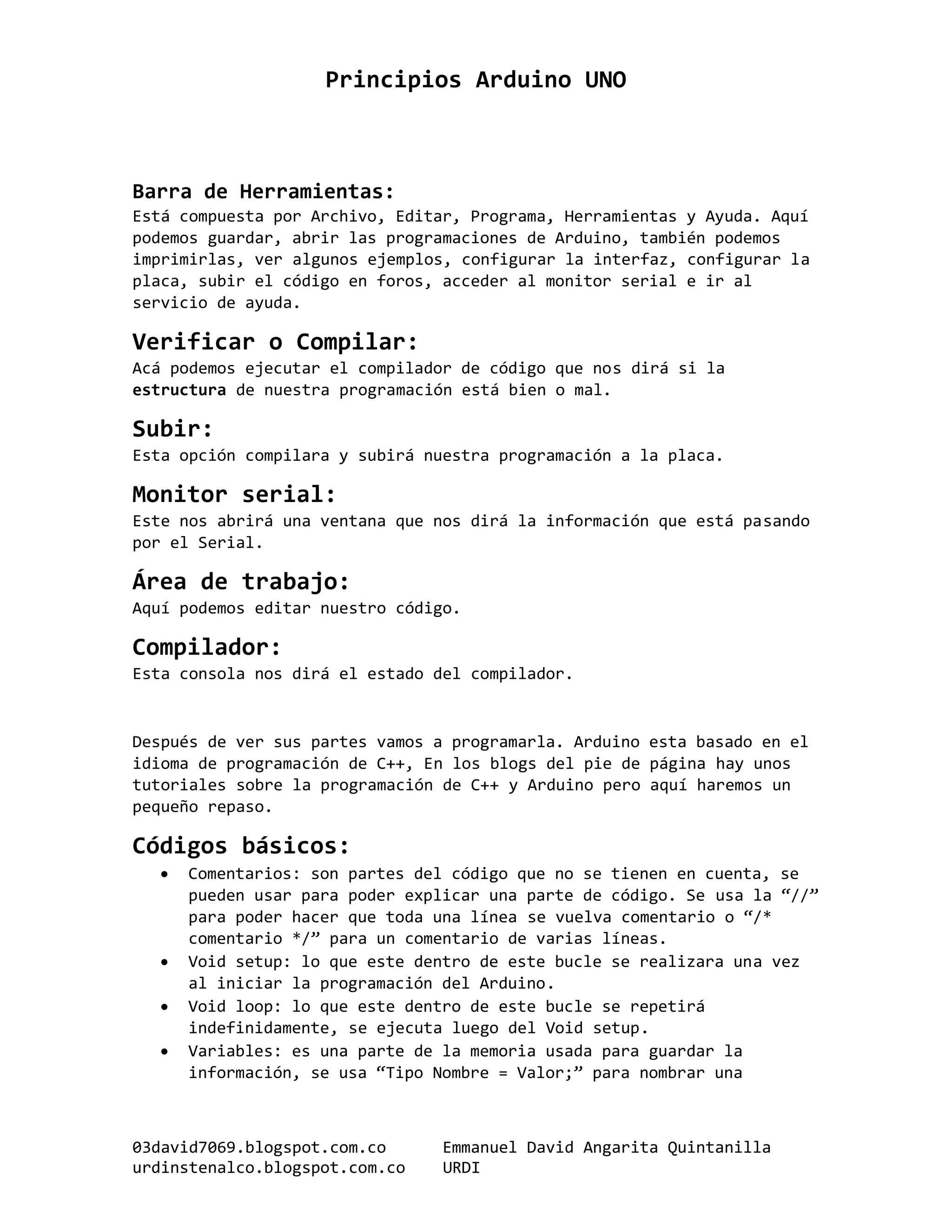

Barra de Herramientas:
Está compuesta por Archivo, Editar, Programa, Herramientas y Ayuda. Aquí
podemos guardar, abrir las programaciones de Arduino, también podemos
imprimirlas, ver algunos ejemplos, configurar la interfaz, configurar la
placa, subir el código en foros, acceder al monitor serial e ir al
servicio de ayuda.
Verificar o Compilar:
Acá podemos ejecutar el compilador de código que nos dirá si la
estructura de nuestra programación está bien o mal.
Subir:
Esta opción compilara y subirá nuestra programación a la placa.
Monitor serial:
Este nos abrirá una ventana que nos dirá la información que está pasando
por el Serial.
Área de trabajo:
Aquí podemos editar nuestro código.
Compilador:
Esta consola nos dirá el estado del compilador.
Después de ver sus partes vamos a programarla. Arduino esta basado en el
idioma de programación de C++, En los blogs del pie de página hay unos
tutoriales sobre la programación de C++ y Arduino pero aquí haremos un
pequeño repaso.
Códigos básicos:
 Comentarios: son partes del código que no se tienen en cuenta, se
pueden usar para poder explicar una parte de código. Se usa la “//”
para poder hacer que toda una línea se vuelva comentario o “/*
comentario */” para un comentario de varias líneas.
 Void setup: lo que este dentro de este bucle se realizara una vez
al iniciar la programación del Arduino.
 Void loop: lo que este dentro de este bucle se repetirá
indefinidamente, se ejecuta luego del Void setup.
 Variables: es una parte de la memoria usada para guardar la
información, se usa “Tipo Nombre = Valor;” para nombrar una

variable, revisar el curso de C++ para profundizar en el tema de
las variables.
¡A programar!

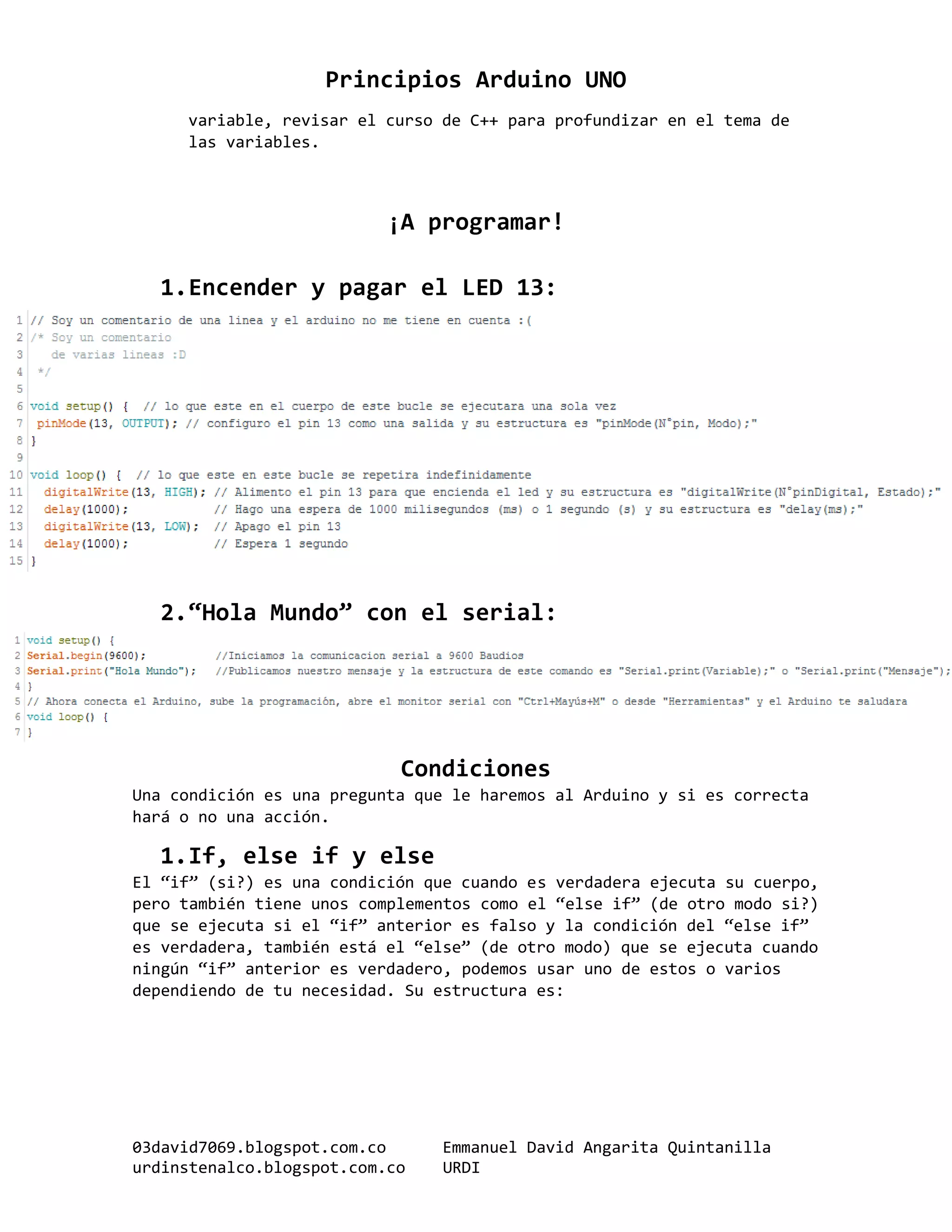

1.Encender y pagar el LED 13:
2.“Hola Mundo” con el serial:
Condiciones
Una condición es una pregunta que le haremos al Arduino y si es correcta
hará o no una acción.
1.If, else if y else
El “if” (si?) es una condición que cuando es verdadera ejecuta su cuerpo,
pero también tiene unos complementos como el “else if” (de otro modo si?)
que se ejecuta si el “if” anterior es falso y la condición del “else if”
es verdadera, también está el “else” (de otro modo) que se ejecuta cuando
ningún “if” anterior es verdadero, podemos usar uno de estos o varios
dependiendo de tu necesidad. Su estructura es:

if (condición) {
Cuerpo
}
else if (condición 2) {
Cuerpo 2
}
else {
Cuerpo 3
}
2.While
El “while” (mientras) es una condición que mientras sea verdadera se
ejecutara su cuerpo, no hay que confundirla con el “if”. Su estructura
es:
while (condición) {
Cuerpo
}
3.Do while
El “do while” (hacer mientras) es una condición que ejecuta su cuerpo y
luego mira si es verdadera, en llegado caso de serla vuelve a ejecutar el
cuerpo, en pocas palabras es un while que ejecuta su cuerpo al menos una
vez. Su estructura es:
do {
Cuerpo
} while (condición);
4.For
El “for” (para) es una condición que se compone de 3 partes: la variable,
el test y el incremento o decremento, el for tiene una variable en
cuenta, y hace un test para saber si es verdadero o falso, en llegado
caso de ser verdadero ejecutara el cuerpo y modificara el valor de la
variable y vuelve hacer el test, y sigue así hasta que el test de falso y
deje de ejecutar el cuerpo, por ejemplo: tenemos una variable llamada “x”
que vale “0”, y tenemos un test que dice “x < 12” y un incremento así
“x++” o “x + 1” entonces iniciamos el código y al hacer el test nos da
algo así “0 < 12” y como sabemos 0 es menor que 12 por lo que el test es
verdadero y ejecuta el cuerpo, y el incremento dice “x++” o “x + 1” (los
2 incrementos dan lo mismo) por lo que a “x” se le suma 1 y daría algo
así “0 + 1” y ahora “x” vale 1 y se vuelve a hacer el test y queda así “1
< 12” y como es verdadera se ejecutara el cuerpo hasta que “x” valga 12 y

como “12 < 12” es falso se dejara de ejecutar el cuerpo. Su estructura es
así.
for (variable; test; incremento o decremento) {
Cuerpo
}

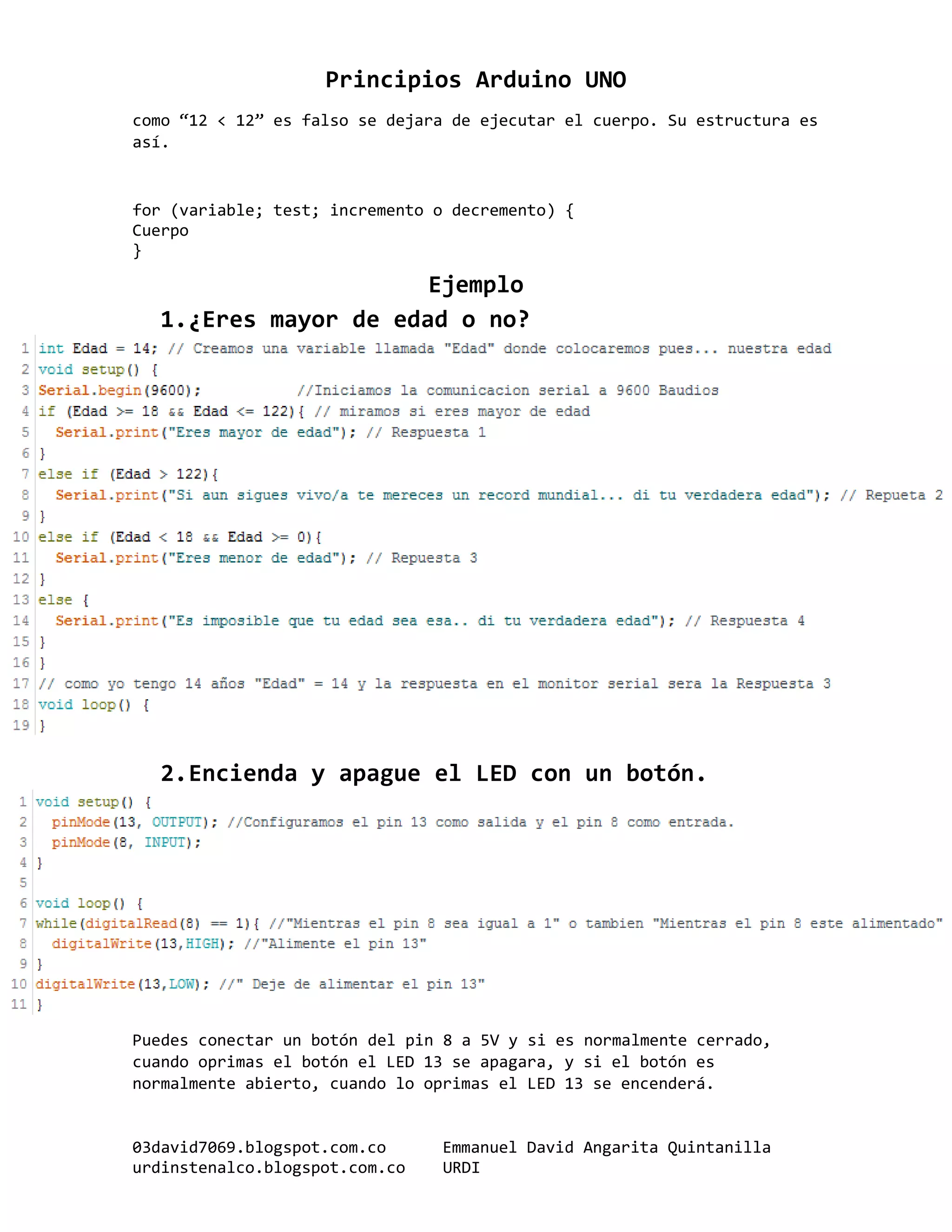

Ejemplo
1.¿Eres mayor de edad o no?
2.Encienda y apague el LED con un botón.
Puedes conectar un botón del pin 8 a 5V y si es normalmente cerrado,
cuando oprimas el botón el LED 13 se apagara, y si el botón es
normalmente abierto, cuando lo oprimas el LED 13 se encenderá.

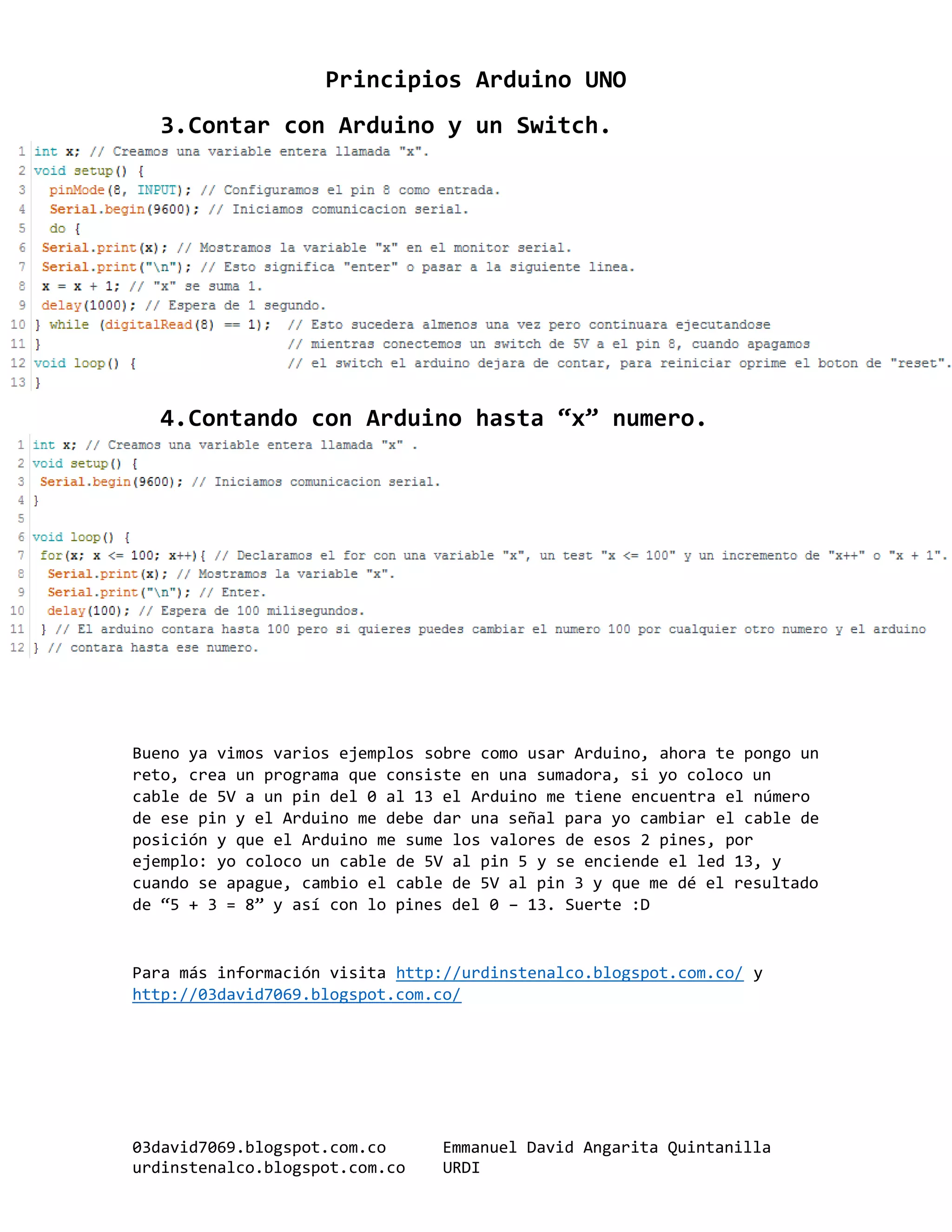

3.Contar con Arduino y un Switch.
4.Contando con Arduino hasta “x” numero.
Bueno ya vimos varios ejemplos sobre como usar Arduino, ahora te pongo un
reto, crea un programa que consiste en una sumadora, si yo coloco un
cable de 5V a un pin del 0 al 13 el Arduino me tiene encuentra el número
de ese pin y el Arduino me debe dar una señal para yo cambiar el cable de
posición y que el Arduino me sume los valores de esos 2 pines, por
ejemplo: yo coloco un cable de 5V al pin 5 y se enciende el led 13, y
cuando se apague, cambio el cable de 5V al pin 3 y que me dé el resultado
de “5 + 3 = 8” y así con lo pines del 0 – 13. Suerte :D
