1. Base Agua
Republica Bolivariana de Venezuela
Instituto Universitario Politécnico “Santiago
Mariño”
Sede Cabimas
FLUIDOS DE
PERFORACIÓN
Autor:
Br. Parra, Armando

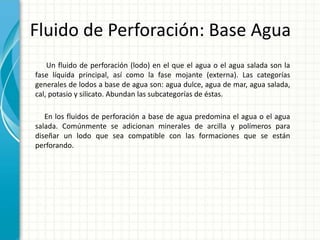

2. Fluido de Perforación: Base Agua
Un fluido de perforación (lodo) en el que el agua o el agua salada son la
fase líquida principal, así como la fase mojante (externa). Las categorías
generales de lodos a base de agua son: agua dulce, agua de mar, agua salada,
cal, potasio y silicato. Abundan las subcategorías de éstas.
En los fluidos de perforación a base de agua predomina el agua o el agua
salada. Comúnmente se adicionan minerales de arcilla y polímeros para
diseñar un lodo que sea compatible con las formaciones que se están
perforando.

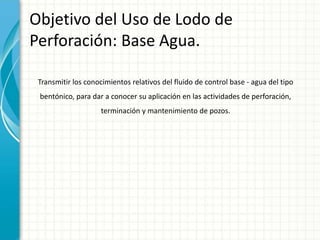

3. Objetivo del Uso de Lodo de
Perforación: Base Agua.
Transmitir los conocimientos relativos del fluido de control base - agua del tipo
bentónico, para dar a conocer su aplicación en las actividades de perforación,
terminación y mantenimiento de pozos.

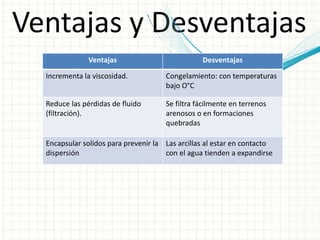

4. Ventajas y Desventajas
Ventajas Desventajas
Incrementa la viscosidad. Congelamiento: con temperaturas
bajo O°C
Reduce las pérdidas de fluido
(filtración).
Se filtra fácilmente en terrenos
arenosos o en formaciones
quebradas
Encapsular solidos para prevenir la
dispersión
Las arcillas al estar en contacto
con el agua tienden a expandirse

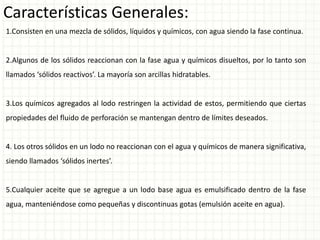

5. Características Generales:
1.Consisten en una mezcla de sólidos, líquidos y químicos, con agua siendo la fase continua.
2.Algunos de los sólidos reaccionan con la fase agua y químicos disueltos, por lo tanto son
llamados ‘sólidos reactivos’. La mayoría son arcillas hidratables.
3.Los químicos agregados al lodo restringen la actividad de estos, permitiendo que ciertas
propiedades del fluido de perforación se mantengan dentro de límites deseados.
4. Los otros sólidos en un lodo no reaccionan con el agua y químicos de manera significativa,
siendo llamados ‘sólidos inertes’.
5.Cualquier aceite que se agregue a un lodo base agua es emulsificado dentro de la fase
agua, manteniéndose como pequeñas y discontinuas gotas (emulsión aceite en agua).

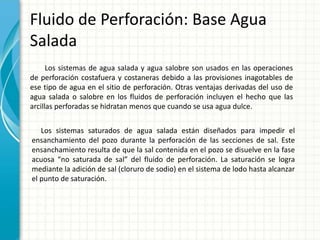

6. Fluido de Perforación: Base Agua
Salada
Los sistemas de agua salada y agua salobre son usados en las operaciones
de perforación costafuera y costaneras debido a las provisiones inagotables de
ese tipo de agua en el sitio de perforación. Otras ventajas derivadas del uso de
agua salada o salobre en los fluidos de perforación incluyen el hecho que las
arcillas perforadas se hidratan menos que cuando se usa agua dulce.
Los sistemas saturados de agua salada están diseñados para impedir el
ensanchamiento del pozo durante la perforación de las secciones de sal. Este
ensanchamiento resulta de que la sal contenida en el pozo se disuelve en la fase
acuosa “no saturada de sal” del fluido de perforación. La saturación se logra
mediante la adición de sal (cloruro de sodio) en el sistema de lodo hasta alcanzar
el punto de saturación.
7. Fluido de Perforación: Base Agua
Salada
Un lodo a base de agua que contiene cantidades variables de cloruro de
sodio disuelto, NaCl, como un componente principal. También puede haber
sal sin disolver presente en los lodos de sal saturada aumentando la
densidad por encima de 10 lbm/gal o actuando como agente de obturación
en zonas permeables.
El almidón y los derivados del almidón para control de pérdida de fluido
y las gomas de xantano para limpieza del agujero se encuentran entre los
pocos aditivos altamente eficaces para los lodos a base de agua salada. La
atapulgita y la sepiolita se utilizan en lodos a base de agua salada sólo para
elevar los recortes de perforación.
El uso primario del lodo a base de agua salada es la perforación de
estratos de sal que son propensos a la disolución cuando son expuestos a
otros tipos de fluido de perforación. Se utiliza un lodo base sal saturada
para perforar sal, a fin de prevenir el agrandamiento del agujero.

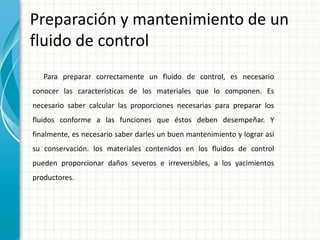

8. Preparación y mantenimiento de un
fluido de control
Para preparar correctamente un fluido de control, es necesario
conocer las características de los materiales que lo componen. Es
necesario saber calcular las proporciones necesarias para preparar los
fluidos conforme a las funciones que éstos deben desempeñar. Y
finalmente, es necesario saber darles un buen mantenimiento y lograr así
su conservación. los materiales contenidos en los fluidos de control
pueden proporcionar daños severos e irreversibles, a los yacimientos
productores.
