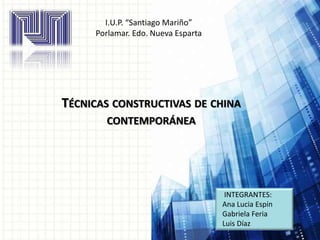

El documento describe varias técnicas constructivas contemporáneas de China, incluyendo tres edificios notables: el Edificio CCTV en Beijing, el Shanghai World Financial Center, y el Estadio Olímpico "Nido de Pájaro" en Beijing. Los edificios utilizan estructuras innovadoras de acero y hormigón como el sistema Diagrid y megaestructuras. El Estadio Olímpico tiene la estructura de acero más grande del mundo formada como un intrincado patrón que evoca la forma de un nido.

1. TÉCNICAS CONSTRUCTIVAS DE CHINA
CONTEMPORÁNEA
I.U.P. “Santiago Mariño”
Porlamar. Edo. Nueva Esparta
INTEGRANTES:
Ana Lucia Espín
Gabriela Feria
Luis Díaz

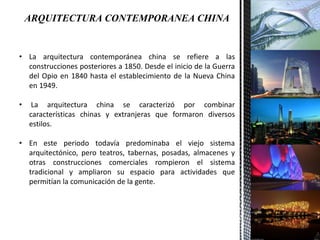

2. • La arquitectura contemporánea china se refiere a las
construcciones posteriores a 1850. Desde el inicio de la Guerra
del Opio en 1840 hasta el establecimiento de la Nueva China
en 1949.
• La arquitectura china se caracterizó por combinar
características chinas y extranjeras que formaron diversos
estilos.
• En este periodo todavía predominaba el viejo sistema
arquitectónico, pero teatros, tabernas, posadas, almacenes y
otras construcciones comerciales rompieron el sistema
tradicional y ampliaron su espacio para actividades que
permitían la comunicación de la gente.
ARQUITECTURA CONTEMPORANEA CHINA

3. A continuación algunos edificios
contemporáneos destacados en china

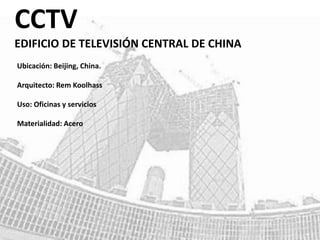

4. CCTV
EDIFICIO DE TELEVISIÓN CENTRAL DE CHINA
Ubicación: Beijing, China.
Arquitecto: Rem Koolhass
Uso: Oficinas y servicios
Materialidad: Acero

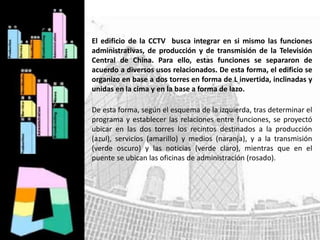

5. El edificio de la CCTV busca integrar en si mismo las funciones
administrativas, de producción y de transmisión de la Televisión
Central de China. Para ello, estas funciones se separaron de
acuerdo a diversos usos relacionados. De esta forma, el edificio se
organizo en base a dos torres en forma de L invertida, inclinadas y
unidas en la cima y en la base a forma de lazo.
De esta forma, según el esquema de la izquierda, tras determinar el
programa y establecer las relaciones entre funciones, se proyectó
ubicar en las dos torres los recintos destinados a la producción
(azul), servicios (amarillo) y medios (naranja), y a la transmisión
(verde oscuro) y las noticias (verde claro), mientras que en el
puente se ubican las oficinas de administración (rosado).

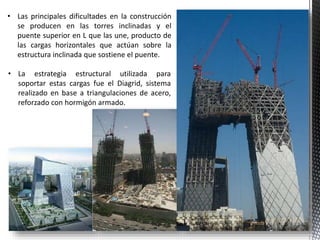

6. • Las principales dificultades en la construcción
se producen en las torres inclinadas y el
puente superior en L que las une, producto de
las cargas horizontales que actúan sobre la
estructura inclinada que sostiene el puente.
• La estrategia estructural utilizada para
soportar estas cargas fue el Diagrid, sistema
realizado en base a triangulaciones de acero,
reforzado con hormigón armado.

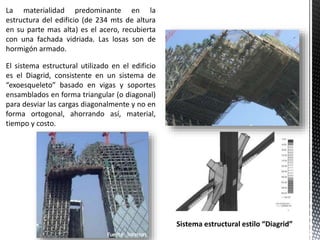

7. La materialidad predominante en la
estructura del edificio (de 234 mts de altura
en su parte mas alta) es el acero, recubierta
con una fachada vidriada. Las losas son de
hormigón armado.
El sistema estructural utilizado en el edificio
es el Diagrid, consistente en un sistema de
“exoesqueleto” basado en vigas y soportes
ensamblados en forma triangular (o diagonal)
para desviar las cargas diagonalmente y no en
forma ortogonal, ahorrando así, material,
tiempo y costo.
Sistema estructural estilo “Diagrid”

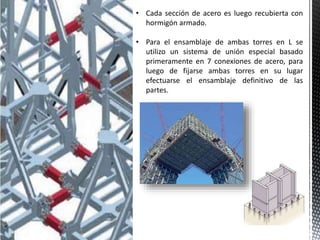

8. • Cada sección de acero es luego recubierta con
hormigón armado.
• Para el ensamblaje de ambas torres en L se
utilizo un sistema de unión especial basado
primeramente en 7 conexiones de acero, para
luego de fijarse ambas torres en su lugar
efectuarse el ensamblaje definitivo de las
partes.

9. PLANTA ESQUEMATICA DE LA ESTRUCTURA DEL EDIFICIO

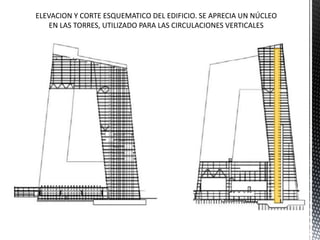

10. ELEVACION Y CORTE ESQUEMATICO DEL EDIFICIO. SE APRECIA UN NÚCLEO
EN LAS TORRES, UTILIZADO PARA LAS CIRCULACIONES VERTICALES

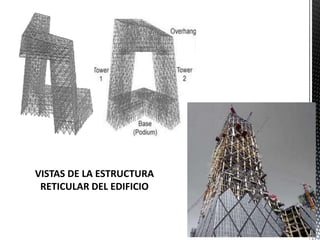

11. VISTAS DE LA ESTRUCTURA
RETICULAR DEL EDIFICIO

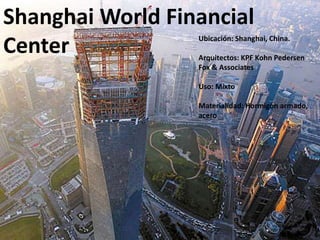

12. Shanghai World Financial
Center Ubicación: Shanghai, China.
Arquitectos: KPF Kohn Pedersen
Fox & Associates
Uso: Mixto
Materialidad: Hormigón armado,
acero

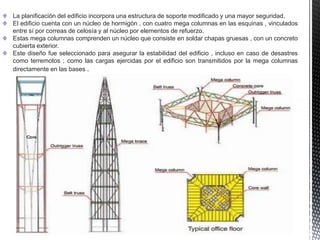

13. La planificación del edificio incorpora una estructura de soporte modificado y una mayor seguridad.
El edificio cuenta con un núcleo de hormigón , con cuatro mega columnas en las esquinas , vinculados
entre sí por correas de celosía y al núcleo por elementos de refuerzo.
Estas mega columnas comprenden un núcleo que consiste en soldar chapas gruesas , con un concreto
cubierta exterior.
Este diseño fue seleccionado para asegurar la estabilidad del edificio , incluso en caso de desastres
como terremotos ; como las cargas ejercidas por el edificio son transmitidos por la mega columnas
directamente en las bases .

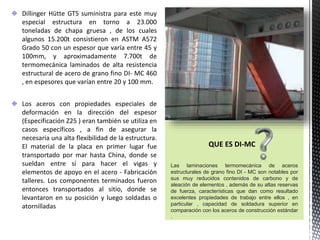

14. Dillinger Hütte GTS suministra para este muy
especial estructura en torno a 23.000
toneladas de chapa gruesa , de los cuales
algunos 15.200t consistieron en ASTM A572
Grado 50 con un espesor que varía entre 45 y
100mm, y aproximadamente 7.700t de
termomecánica laminados de alta resistencia
estructural de acero de grano fino DI- MC 460
, en espesores que varían entre 20 y 100 mm.
Los aceros con propiedades especiales de
deformación en la dirección del espesor
(Especificación Z25 ) eran también se utiliza en
casos específicos , a fin de asegurar la
necesaria una alta flexibilidad de la estructura.
El material de la placa en primer lugar fue
transportado por mar hasta China, donde se
sueldan entre sí para hacer el vigas y
elementos de apoyo en el acero - Fabricación
talleres. Los componentes terminados fueron
entonces transportados al sitio, donde se
levantaron en su posición y luego soldadas o
atornilladas
QUE ES DI-MC
Las laminaciones termomecánica de aceros
estructurales de grano fino DI - MC son notables por
sus muy reducidos contenidos de carbono y de
aleación de elementos , además de su altas reservas
de fuerza, características que dan como resultado
excelentes propiedades de trabajo entre ellos , en
particular , capacidad de soldadura superior en
comparación con los aceros de construcción estándar
.

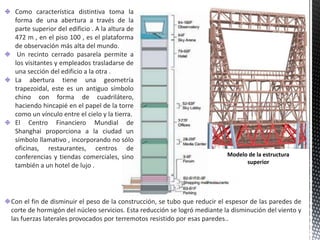

15. Como característica distintiva toma la
forma de una abertura a través de la
parte superior del edificio . A la altura de
472 m , en el piso 100 , es el plataforma
de observación más alta del mundo.
Un recinto cerrado pasarela permite a
los visitantes y empleados trasladarse de
una sección del edificio a la otra .
La abertura tiene una geometría
trapezoidal, este es un antiguo símbolo
chino con forma de cuadrilátero,
haciendo hincapié en el papel de la torre
como un vínculo entre el cielo y la tierra.
El Centro Financiero Mundial de
Shanghai proporciona a la ciudad un
símbolo llamativo , incorporando no sólo
oficinas, restaurantes, centros de
conferencias y tiendas comerciales, sino
también a un hotel de lujo .
Modelo de la estructura
superior
Con el fin de disminuir el peso de la construcción, se tubo que reducir el espesor de las paredes de
corte de hormigón del núcleo servicios. Esta reducción se logró mediante la disminución del viento y
las fuerzas laterales provocados por terremotos resistido por esas paredes..

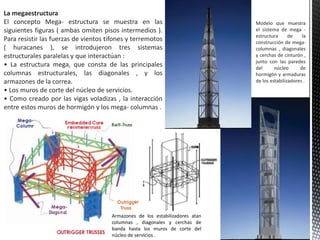

16. La megaestructura
El concepto Mega- estructura se muestra en las
siguientes figuras ( ambas omiten pisos intermedios ).
Para resistir las fuerzas de vientos tifones y terremotos
( huracanes ), se introdujeron tres sistemas
estructurales paralelas y que interactúan :
• La estructura mega, que consta de las principales
columnas estructurales, las diagonales , y los
armazones de la correa.
• Los muros de corte del núcleo de servicios.
• Como creado por las vigas voladizas , la interacción
entre estos muros de hormigón y los mega- columnas .
Armazones de los estabilizadores atan
columnas , diagonales y cerchas de
banda hasta los muros de corte del
núcleo de servicios .
Modelo que muestra
el sistema de mega -
estructura de la
construcción de mega-
columnas , diagonales
y cerchas de cinturón ,
junto con las paredes
del núcleo de
hormigón y armaduras
de los estabilizadores .

17. Como se muestra en la siguiente figura las diagonales de la
megaestructura se forman a partir cajas soldadas de acero
estructural.
Estas cajas de acero están en rellenados con hormigón , lo que
proporciona una mayor rigidez , comportamiento estructural no
lineal , y el amortiguamiento estructural.
Las ventajas de relleno de hormigón se utilizan también en los
tramos superiores del edificio en el que se utiliza para mejorar los
conectores de perno de cizallamiento y estabilizar contra el
pandeo de las placas de acero delgadas que comprenden las
diagonales .
Las columnas de la mega-estructura son de acero estructural mixta y
de hormigón armado. En la conexión de los mega- diagonales a las
columnas, deben ser de un tamaño capaz de transferir
completamente la componente vertical de la carga en las diagonales
a las columnas compuestas.
Por encima y por debajo de esta conexión , el tamaño de la
columna de acero se reduce.
Lejos de la zona en la que las columnas de acero transfieren cargas
al hormigón circundante, solamente tiene que ser lo
suficientemente fuerte para soportar la carga de la construcción de
la estructura de acero arriba y para satisfacer las necesidades
específicas de los códigos de construcción que rigen y guían el
diseño de edificios de altura en China.
análisis de elementos finitos de un Mega-
columna de mega-conexión diagonal.

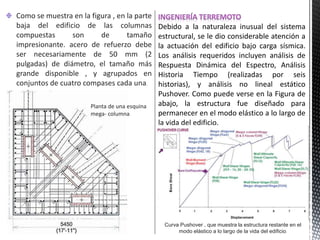

18. Como se muestra en la figura , en la parte
baja del edificio de las columnas
compuestas son de tamaño
impresionante. acero de refuerzo debe
ser necesariamente de 50 mm (2
pulgadas) de diámetro, el tamaño más
grande disponible , y agrupados en
conjuntos de cuatro compases cada una.
Planta de una esquina
mega- columna.
Debido a la naturaleza inusual del sistema
estructural, se le dio considerable atención a
la actuación del edificio bajo carga sísmica.
Los análisis requeridos incluyen análisis de
Respuesta Dinámica del Espectro, Análisis
Historia Tiempo (realizadas por seis
historias), y análisis no lineal estático
Pushover. Como puede verse en la Figura de
abajo, la estructura fue diseñado para
permanecer en el modo elástico a lo largo de
la vida del edificio.
Curva Pushover , que muestra la estructura restante en el
modo elástico a lo largo de la vida del edificio.

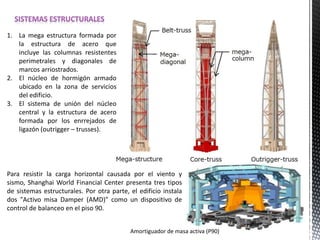

19. Para resistir la carga horizontal causada por el viento y
sismo, Shanghai World Financial Center presenta tres tipos
de sistemas estructurales. Por otra parte, el edificio instala
dos "Activo misa Damper (AMD)" como un dispositivo de
control de balanceo en el piso 90.
Amortiguador de masa activa (P90)
1. La mega estructura formada por
la estructura de acero que
incluye las columnas resistentes
perimetrales y diagonales de
marcos arriostrados.
2. El núcleo de hormigón armado
ubicado en la zona de servicios
del edificio.
3. El sistema de unión del núcleo
central y la estructura de acero
formada por los enrrejados de
ligazón (outrigger – trusses).

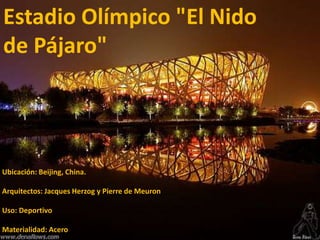

20. Estadio Olímpico "El Nido
de Pájaro"
Ubicación: Beijing, China.
Arquitectos: Jacques Herzog y Pierre de Meuron
Uso: Deportivo
Materialidad: Acero

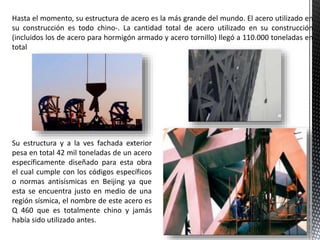

21. Hasta el momento, su estructura de acero es la más grande del mundo. El acero utilizado en
su construcción es todo chino-. La cantidad total de acero utilizado en su construcción
(incluidos los de acero para hormigón armado y acero tornillo) llegó a 110.000 toneladas en
total
Su estructura y a la ves fachada exterior
pesa en total 42 mil toneladas de un acero
específicamente diseñado para esta obra
el cual cumple con los códigos específicos
o normas antisísmicas en Beijing ya que
esta se encuentra justo en medio de una
región sísmica, el nombre de este acero es
Q 460 que es totalmente chino y jamás
había sido utilizado antes.

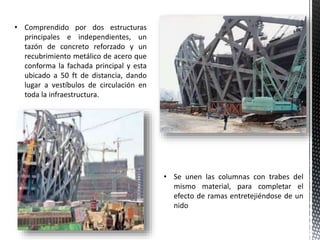

22. • Los elementos estructurales que soportan
cada uno y convergen en una formación de
reja, las gigantes vigas de acero curvo se
entrecruzan en un intrincado patrón de
acero para dar un efecto justo como un
nido de pájaro con ramas y ramillas
entrelazados.
• Hay miles de componentes en la estructura del nido de pájaro los cuales están unidos con
320 km de juntas de soldadura, cada uno de ellos posee un diseño totalmente distinto al
anterior y es clave destacar que solo dos elementos de la estructura son iguales al igual
que ninguna viga es completamente horizontal. Algunas del juntas están estratégicamente
sueltas para aliviar el estrés de los cambios de temperatura y vibraciones.

23. • El cuerpo principal se dispone de manera
Radial de 24 Columnas Cerchadas de Acero
rodeada con bases en forma de cuenco,
para sostener la cubierta y la envolvente a
sus lados.
• Cada una de estas columnas es
diferente a la anterior, en todo sentido.
A manera de un reloj, cada columna
evoca a un centro, siendo este por
consiguiente el espacio jerárquico. Se
unen las columnas con trabes del
mismo material, para completar el
efecto de ramas entretejiéndose de un
nido.

24. • Se unen las columnas con trabes del
mismo material, para completar el
efecto de ramas entretejiéndose de un
nido
• Comprendido por dos estructuras
principales e independientes, un
tazón de concreto reforzado y un
recubrimiento metálico de acero que
conforma la fachada principal y esta
ubicado a 50 ft de distancia, dando
lugar a vestíbulos de circulación en
toda la infraestructura.

25. • En la siguiente imagen se identifican las columnas de acero continuas, color
amarillo, que se comportan como vigas de carga principales. Los ángulos de estos
elementos se planearon de tal forma que tuvieran al menos 24 intersecciones con
los demás elementos y a intervalos regulares sin alterar la forma elíptica del estadio
y aterrizan en el suelo de forma puntual, los demás elementos constituyen una
función mas estética para conformar el concepto del nido.

26. • La zona interior de materiales de membranas de PTFE
(politetrafluoroetileno-etileno) instalados en los
techos curvos Estas membranas internas garantizan
un perfecto aislamiento acústico a la joya de las
instalaciones deportivas y se utilizan para proteger a
los espectadores contra los vientos y la lluvia.

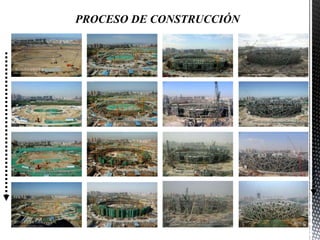

27. PROCESO DE CONSTRUCCIÓN
