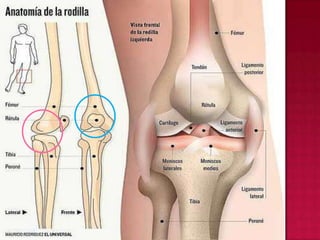

La articulación de la rodilla está formada por el fémur, la rótula y la tibia. El fémur tiene dos cóndilos que se articulan con la tibia. La rótula se articula con la tróclea del fémur. Entre los cóndilos de la tibia hay dos meniscos en forma de media luna que absorben el impacto. La articulación está rodeada por una cápsula con ligamentos que la refuerzan y mantienen la estabilidad.

1. Articulación de la rodillaMayra Tinoco Benites

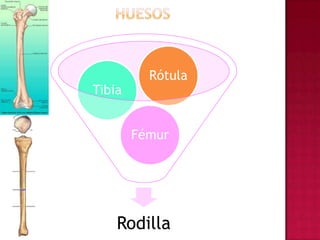

3. Huesos

4. bicondíleaTróclea

7. Extremidad Inferior del fémurEs una tróclea que hacia adelante presenta una garganta donde convergen dos vertientes (medial y lateral) para la rotula.Las vertientes se continúan a través de los cóndilos femorales; cada uno posee una superficie articular curva en forma de espiral.El cóndilo medial se halla desviado medialmente.El cóndilo lateral se encuentra desviado lateralmente.Las superficies articulares están cubiertas por cartílago hialino.

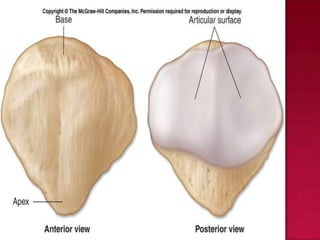

9. Rótula o patellaEn los tres cuartos superiores de su cara posterior opone a la tróclea femoral su superficie articular la cual está recubierta por cartílago de considerable espesor.

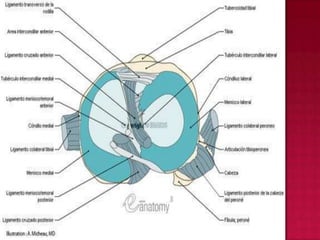

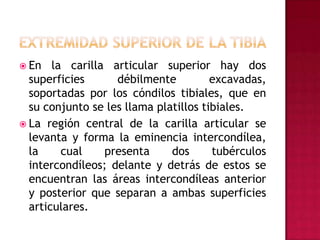

11. Extremidad Superior de la TibiaEn la carilla articular superior hay dos superficies débilmente excavadas, soportadas por los cóndilos tibiales, que en su conjunto se les llama platillos tibiales.La región central de la carilla articular se levanta y forma la eminencia intercondílea, la cual presenta dos tubérculos intercondíleos; delante y detrás de estos se encuentran las áreas intercondíleas anterior y posterior que separan a ambas superficies articulares.

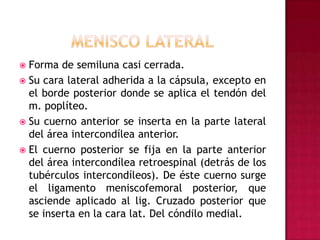

15. Menisco lateralForma de semiluna casi cerrada.Su cara lateral adherida a la cápsula, excepto en el borde posterior donde se aplica el tendón del m. poplíteo.Su cuerno anterior se inserta en la parte lateral del área intercondílea anterior.El cuerno posterior se fija en la parte anterior del área intercondílea retroespinal (detrás de los tubérculos intercondíleos). De éste cuerno surge el ligamento meniscofemoral posterior, que asciende aplicado al lig. Cruzado posterior que se inserta en la cara lat. Del cóndilo medial.

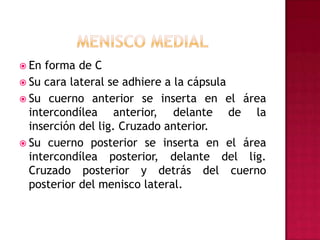

17. Menisco medialEn forma de CSu cara lateral se adhiere a la cápsulaSu cuerno anterior se inserta en el área intercondílea anterior, delante de la inserción del lig. Cruzado anterior.Su cuerno posterior se inserta en el área intercondílea posterior, delante del lig. Cruzado posterior y detrás del cuerno posterior del menisco lateral.

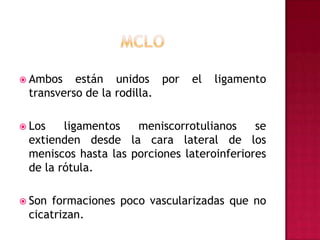

18. MClOAmbos están unidos por el ligamento transverso de la rodilla.Los ligamentos meniscorrotulianos se extienden desde la cara lateral de los meniscos hasta las porciones lateroinferiores de la rótula.Son formaciones poco vascularizadas que no cicatrizan.

20. Cápsula fibrosa

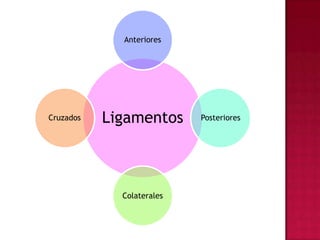

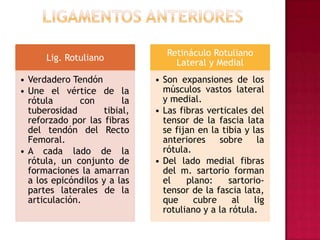

23. Ligamentos Anteriores

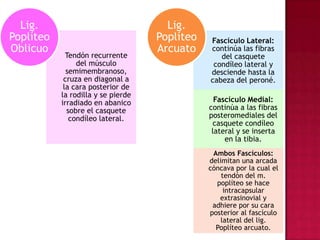

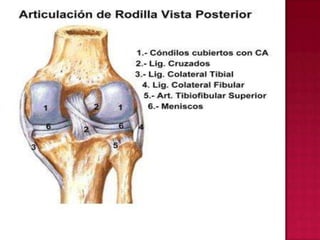

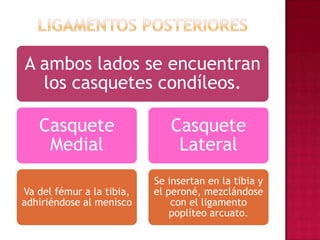

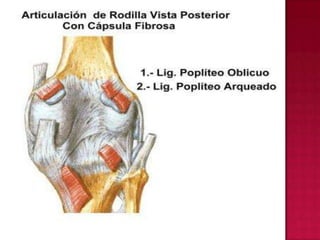

25. Ligamentos Posteriores

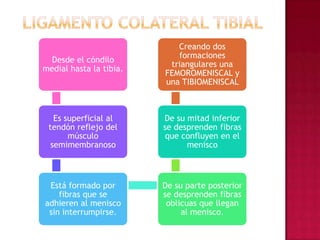

29. Ligamento colateral tibial

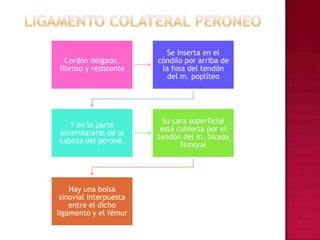

31. Ligamento Colateral Peroneo

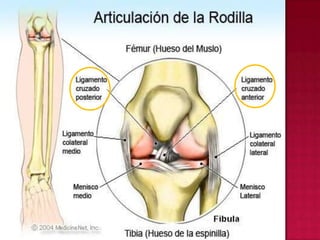

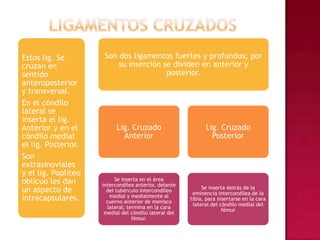

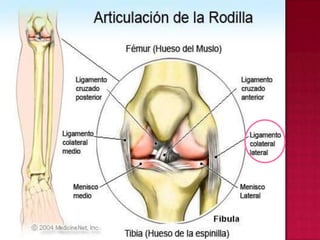

33. Ligamentos cruzados

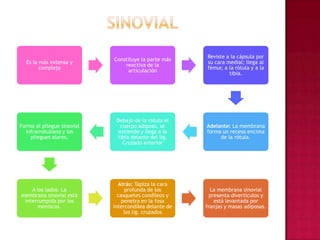

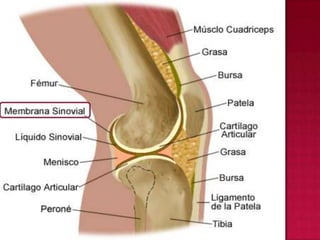

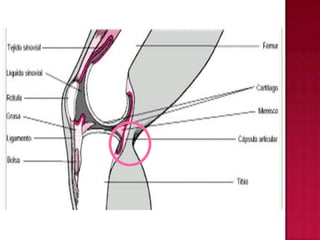

35. sinovial

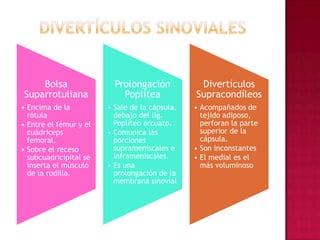

37. Divertículos sinoviales

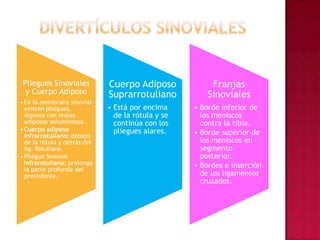

38. Divertículos sinoviales

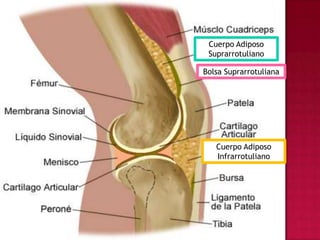

39. Cuerpo Adiposo SuprarrotulianoBolsa SuprarrotulianaCuerpo Adiposo Infrarrotuliano

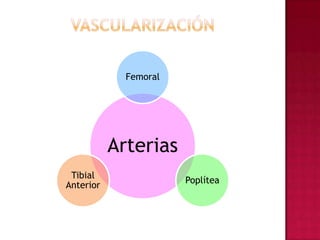

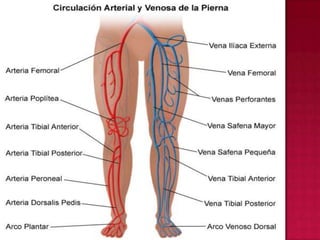

40. Vascularización

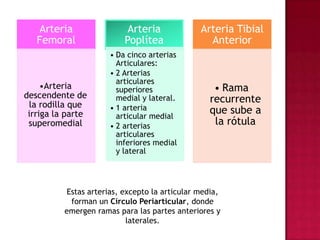

41. Estas arterias, excepto la articular media, forman un Círculo Periarticular, donde emergen ramas para las partes anteriores y laterales.

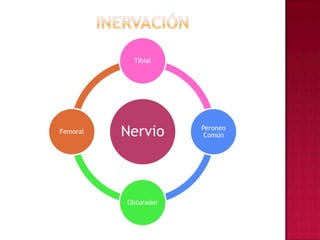

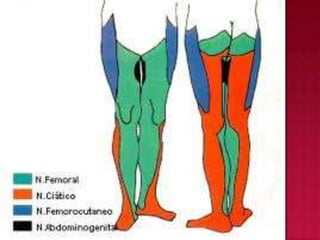

43. inervación

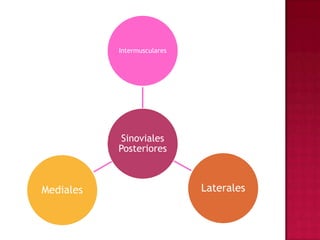

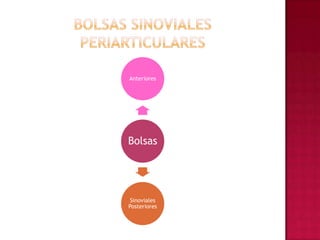

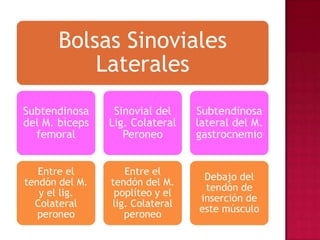

45. Bolsas Sinoviales Periarticulares
