1. PARTES DE UN ORDENADOR : ASIER ESLAVA

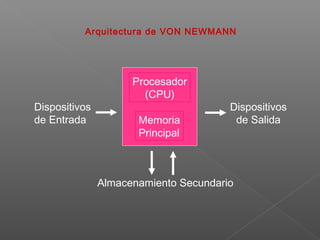

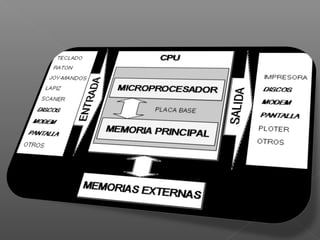

2. Arquitectura de VON NEWMANN
Dispositivos
de Entrada
Dispositivos
de Salida
Almacenamiento Secundario
Procesador
(CPU)
Memoria
Principal

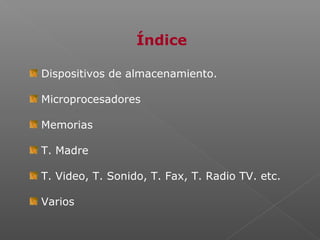

3. Índice
Dispositivos de almacenamiento.

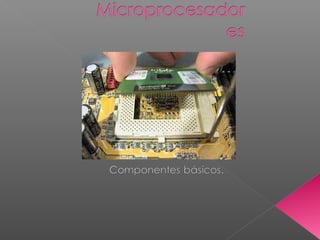

Microprocesadores
Memorias
T. Madre
T. Video, T. Sonido, T. Fax, T. Radio TV. etc.
Varios

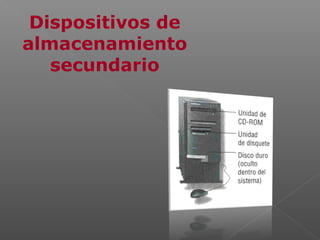

4. Dispositivos de
almacenamiento
secundario

5. Dispositivos magnéticos

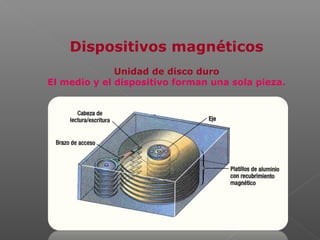

Unidad de disco duro
El medio y el dispositivo forman una sola pieza.

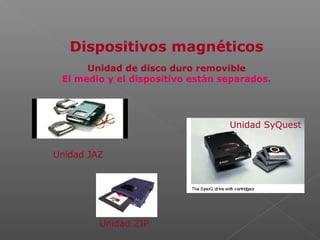

6. Dispositivos magnéticos
Unidad de disco duro removible
El medio y el dispositivo están separados.
Unidad SyQuest
Unidad ZIP
Unidad JAZ

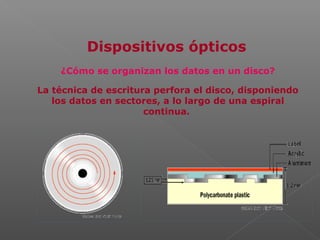

7. ¿Cómo se organizan los datos en un disco?
La técnica de escritura perfora el disco, disponiendo
los datos en sectores, a lo largo de una espiral
continua.
Dispositivos ópticos

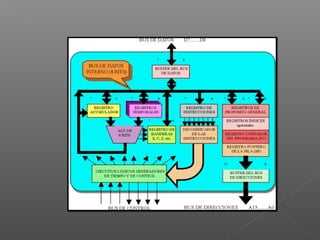

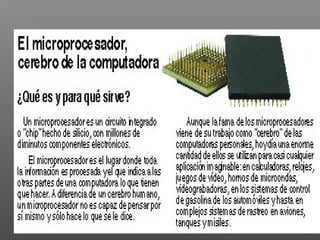

10. La siguiente figura corresponde a la
arquitectura interna de un Microprocesador
de 8 Bits, en la que se detallan algunos de
sus Registros, los Buffers de Datos y de
Direcciones, y el Bus de Comunicaciones
Interno, que requieren tanto la Unidad de
Control como la Unidad Aritmética y Lógica
(ALU), para cumplir sus funciones:

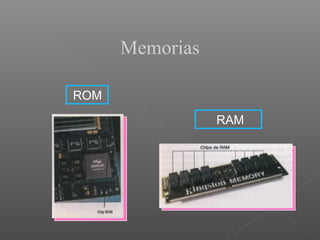

12. ROM
RAM
Memorias

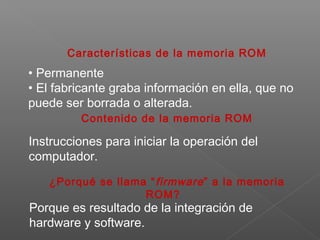

13. Características de la memoria ROM
• Permanente
• El fabricante graba información en ella, que no
puede ser borrada o alterada.
Contenido de la memoria ROM
Instrucciones para iniciar la operación del
computador.
¿Porqué se llama “firmware” a la memoria
ROM?
Porque es resultado de la integración de
hardware y software.

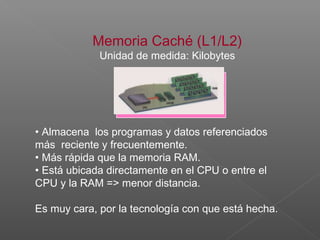

14. Memoria Caché (L1/L2)
Unidad de medida: Kilobytes
• Almacena los programas y datos referenciados
más reciente y frecuentemente.
• Más rápida que la memoria RAM.
• Está ubicada directamente en el CPU o entre el
CPU y la RAM => menor distancia.
Es muy cara, por la tecnología con que está hecha.

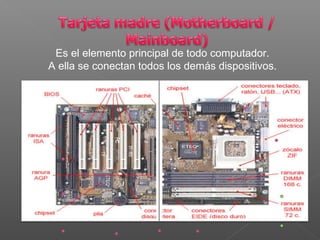

15. Es el elemento principal de todo computador.
A ella se conectan todos los demás dispositivos.

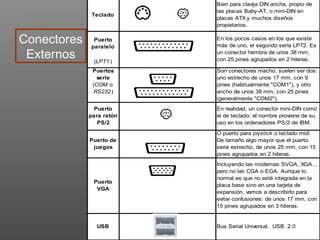

16. Puerto
paralelo
(LPT1)
Puertos
serie
(COM o
RS232)
Puerto
para ratón
PS/2
En realidad, un conector mini-DIN como
el de teclado; el nombre proviene de su
uso en los ordenadores PS/2 de IBM.
Puerto de
juegos
O puerto para joystick o teclado midi.
De tamaño algo mayor que el puerto
serie estrecho, de unos 25 mm, con 15
pines agrupados en 2 hileras.
Puerto
VGA
Incluyendo las modernas SVGA, XGA...
pero no las CGA o EGA. Aunque lo
normal es que no esté integrada en la
placa base sino en una tarjeta de
expansión, vamos a describirlo para
evitar confusiones: de unos 17 mm, con
15 pines agrupados en 3 hileras.
USB Bus Serial Universal. USB .2.0
Son conectores macho, suelen ser dos:
uno estrecho de unos 17 mm, con 9
pines (habitualmente "COM1"), y otro
ancho de unos 38 mm, con 25 pines
(generalmente "COM2").
Teclado
Bien para clavija DIN ancha, propio de
las placas Baby-AT, o mini-DIN en
placas ATX y muchos diseños
propietarios.
En los pocos casos en los que existe
más de uno, el segundo sería LPT2. Es
un conector hembra de unos 38 mm,
con 25 pines agrupados en 2 hileras.
Conectores
Externos

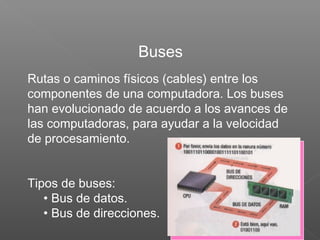

17. Rutas o caminos físicos (cables) entre los
componentes de una computadora. Los buses
han evolucionado de acuerdo a los avances de
las computadoras, para ayudar a la velocidad
de procesamiento.
Tipos de buses:
• Bus de datos.
• Bus de direcciones.
Buses

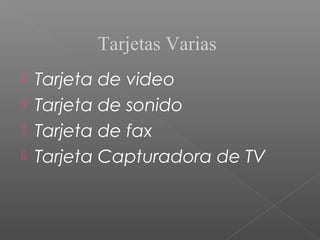

18. Tarjetas Varias
 Tarjeta de video

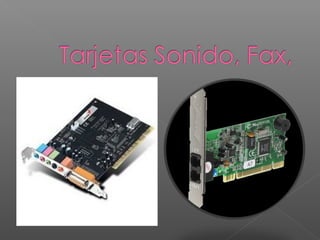

 Tarjeta de sonido
 Tarjeta de fax

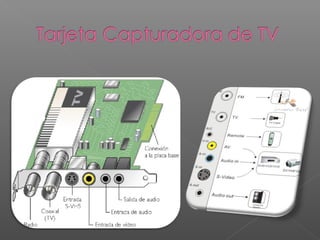

 Tarjeta Capturadora de TV

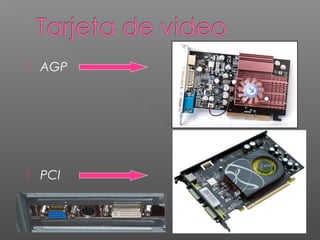

19.  AGP
 PCI
