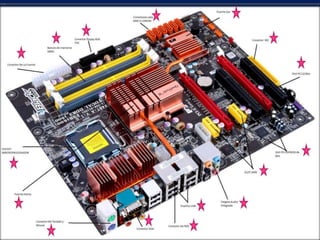

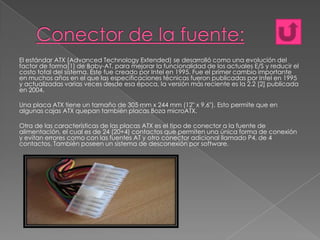

El estándar ATX se desarrolló en 1995 como una evolución del formato Baby-AT para mejorar la funcionalidad E/S y reducir costos. Las placas ATX miden 305x244mm y usan un conector de alimentación de 24 contactos para evitar errores. DDR3 SDRAM permite módulos de hasta 16GB y proporciona mejoras en rendimiento y reducción de consumo eléctrico respecto a DDR2.

2. El estándar ATX (Advanced Technology Extended) se desarrolló como una evolución del
factor de forma[1] de Baby-AT, para mejorar la funcionalidad de los actuales E/S y reducir el
costo total del sistema. Este fue creado por Intel en 1995. Fue el primer cambio importante
en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995
y actualizadas varias veces desde esa época, la versión más reciente es la 2.2 [2] publicada
en 2004.
Una placa ATX tiene un tamaño de 305 mm x 244 mm (12" x 9,6"). Esto permite que en
algunas cajas ATX quepan también placas Boza microATX.
Otra de las características de las placas ATX es el tipo de conector a la fuente de
alimentación, el cual es de 24 (20+4) contactos que permiten una única forma de conexión
y evitan errores como con las fuentes AT y otro conector adicional llamado P4, de 4
contactos. También poseen un sistema de desconexión por software.

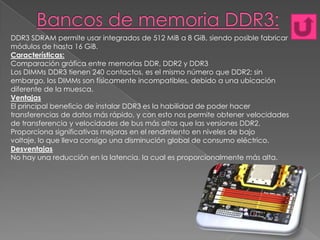

3. DDR3 SDRAM permite usar integrados de 512 MiB a 8 GiB, siendo posible fabricar
módulos de hasta 16 GiB.
Características:
Comparación gráfica entre memorias DDR, DDR2 y DDR3
Los DIMMs DDR3 tienen 240 contactos, es el mismo número que DDR2; sin
embargo, los DIMMs son físicamente incompatibles, debido a una ubicación
diferente de la muesca.
Ventajas
El principal beneficio de instalar DDR3 es la habilidad de poder hacer
transferencias de datos más rápido, y con esto nos permite obtener velocidades
de transferencia y velocidades de bus más altas que las versiones DDR2.
Proporciona significativas mejoras en el rendimiento en niveles de bajo
voltaje, lo que lleva consigo una disminución global de consumo eléctrico.
Desventajas
No hay una reducción en la latencia, la cual es proporcionalmente más alta.

4. 


Un controlador de disquete ,floppy disk controller (FDC en inglés) es un chip
especializado y su circuitería asociada que se encarga de gobernar los
procesos de lectura y escritura de una unidad de disquete (Floppy Disk Drive,
FDD en inglés).
Aunque el sistema mayoritariamente usado proviene del Western Digital
WD1771 y sobre todo de sus sucesores, el NEC µPD765 utilizado en el IBM PC y
el Intel 82072A en el IBM AT, son dignos de mención los custom chips usados
en el Apple Macintosh y sobre todo por su versatilidad los de los Commodore
Amiga.
Para conectarse con las unidades de disquete mayoritariamente usan un
conector macho de cable plano de 34 pines, con una muesca guía, aunque
en primitivas tarjetas o equipos como el Amstrad CPC 6128 se recurría al
conector de borde de tarjeta con ranura guía, idéntico al presente en las
unidades de 5,25".

5. Discos Duros SATA
Los discos duros con esta denominación hacen uso de una interfaz llamada Serial Advanced Technology
Attachment que es la encargada de comunicar al Disco Duro con la tarjeta madre.
Estos discos duros sustituyen a los tradicionales IDE-ATA, ademas de que proporciona mayores velocidades,
mejor aprovechamiento cuando hay varios discos, mayor longitud del cable de transmisión de datos y
capacidad para conectar discos en caliente (con la computadora encendida).
El estándar Serial ATA se basa en una comunicación en serie. Se utiliza una ruta de datos para transmitir los
datos y otra ruta para transmitir las confirmaciones de recepción. En cada una de estas rutas, los datos se
transmiten mediante el modo de transmisión LVDS (Señal diferencial de bajo voltaje) que consiste en
transferir una señal a un hilo y su contrapartida a un segundo hilo para permitir que el destinatario recree la
señal por diferencia. Los datos de control se transmiten por la misma ruta que los datos mediante una
secuencia específica de bits que los distingue.
Por lo tanto, la comunicación requiere de dos rutas de transmisión, cada una de las cuales está compuesta
por dos hilos, con un total de cuatro hilos utilizados para la transmisión.
Conectores de Serial ATA #
El cable utilizado por el estándar ATA Serial es un cable redondeado que contiene 7 hilos con un conector
de 8 mm en su extremo: Tres hilos tienen conexión a tierra y dos pares se utilizan para la transmisión de
datos. El conector de la fuente de alimentación también es diferente: comprende 15 clavijas que alimentan
al periférico con una potencia de 3,3 V, 5 V o 12 V y tiene una apariencia similar al conector de datos

7. 

El puente sur (en inglés southbridge) es un circuito integrado que se
encarga de coordinar los diferentes dispositivos de entrada y salida y
algunas otras funcionalidades de baja velocidad dentro de la placa
base. El puente sur no está conectado a la unidad central de
procesamiento, sino que se comunica con ella indirectamente a través
del puente norte. Adicionalmente el southbridge puede incluir soporte
para Ethernet, RAID, USB y Codec de Audio.
El southbridge algunas veces incluye soporte para el teclado, el ratón y
los puertos seriales, sin embargo, aún en el 2007 las computadoras
personales gestionaban esos recursos por medio de otro dispositivo
conocido como Super I/O.

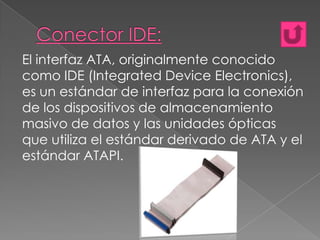

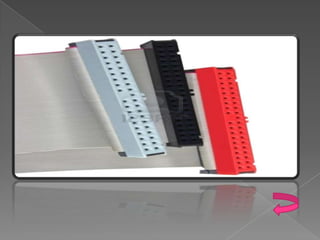

8. El interfaz ATA, originalmente conocido
como IDE (Integrated Device Electronics),
es un estándar de interfaz para la conexión
de los dispositivos de almacenamiento
masivo de datos y las unidades ópticas
que utiliza el estándar derivado de ATA y el
estándar ATAPI.

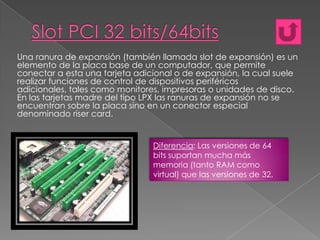

9. Una ranura de expansión (también llamada slot de expansión) es un
elemento de la placa base de un computador, que permite
conectar a esta una tarjeta adicional o de expansión, la cual suele
realizar funciones de control de dispositivos periféricos
adicionales, tales como monitores, impresoras o unidades de disco.
En las tarjetas madre del tipo LPX las ranuras de expansión no se
encuentran sobre la placa sino en un conector especial
denominado riser card.
Diferencia: Las versiones de 64
bits suportan mucha más
memoria (tanto RAM como
virtual) que las versiones de 32.

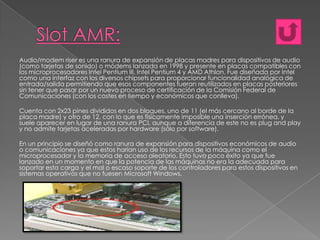

10. Audio/modem riser es una ranura de expansión de placas madres para dispositivos de audio
(como tarjetas de sonido) o módems lanzada en 1998 y presente en placas compatibles con
los microprocesadores Intel Pentium III, Intel Pentium 4 y AMD Athlon. Fue diseñada por Intel
como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de
entrada/salida permitiendo que esos componentes fueran reutilizados en placas posteriores
sin tener que pasar por un nuevo proceso de certificación de la Comisión Federal de
Comunicaciones (con los costes en tiempo y económicos que conlleva).
Cuenta con 2x23 pines divididos en dos bloques, uno de 11 (el más cercano al borde de la
placa madre) y otro de 12, con lo que es físicamente imposible una inserción errónea, y
suele aparecer en lugar de una ranura PCI, aunque a diferencia de este no es plug and play
y no admite tarjetas aceleradas por hardware (sólo por software).
En un principio se diseñó como ranura de expansión para dispositivos económicos de audio
o comunicaciones ya que estos harían uso de los recursos de la máquina como el
microprocesador y la memoria de acceso aleatorio. Esto tuvo poco éxito ya que fue
lanzado en un momento en que la potencia de las máquinas no era la adecuada para
soportar esta carga y el mal o escaso soporte de los controladores para estos dispositivos en
sistemas operativos que no fuesen Microsoft Windows.

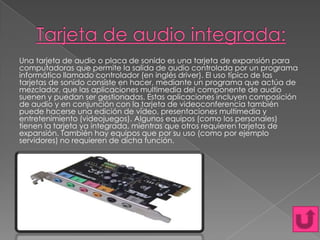

11. Una tarjeta de audio o placa de sonido es una tarjeta de expansión para
computadoras que permite la salida de audio controlada por un programa
informático llamado controlador (en inglés driver). El uso típico de las
tarjetas de sonido consiste en hacer, mediante un programa que actúa de
mezclador, que las aplicaciones multimedia del componente de audio
suenen y puedan ser gestionadas. Estas aplicaciones incluyen composición
de audio y en conjunción con la tarjeta de videoconferencia también
puede hacerse una edición de vídeo, presentaciones multimedia y
entretenimiento (videojuegos). Algunos equipos (como los personales)
tienen la tarjeta ya integrada, mientras que otros requieren tarjetas de
expansión. También hay equipos que por su uso (como por ejemplo
servidores) no requieren de dicha función.

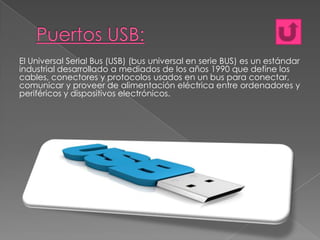

12. El Universal Serial Bus (USB) (bus universal en serie BUS) es un estándar
industrial desarrollado a mediados de los años 1990 que define los
cables, conectores y protocolos usados en un bus para conectar,
comunicar y proveer de alimentación eléctrica entre ordenadores y
periféricos y dispositivos electrónicos.

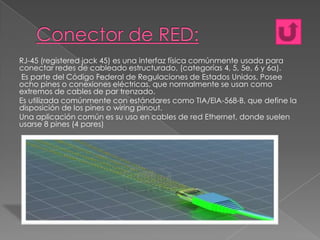

13. RJ-45 (registered jack 45) es una interfaz física comúnmente usada para
conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a).
Es parte del Código Federal de Regulaciones de Estados Unidos. Posee
ocho pines o conexiones eléctricas, que normalmente se usan como
extremos de cables de par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la
disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen
usarse 8 pines (4 pares)

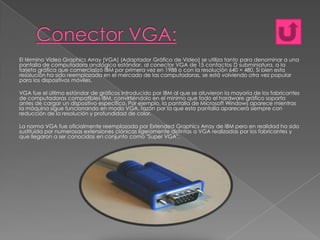

14. El término Video Graphics Array (VGA) (Adaptador Gráfico de Video) se utiliza tanto para denominar a una
pantalla de computadora analógica estándar, al conector VGA de 15 contactos D subminiatura, a la
tarjeta gráfica que comercializó IBM por primera vez en 1988 o con la resolución 640 × 480. Si bien esta
resolución ha sido reemplazada en el mercado de las computadoras, se está volviendo otra vez popular
para los dispositivos móviles.
VGA fue el último estándar de gráficos introducido por IBM al que se atuvieron la mayoría de los fabricantes
de computadoras compatibles IBM, convirtiéndolo en el mínimo que todo el hardware gráfico soporta
antes de cargar un dispositivo específico. Por ejemplo, la pantalla de Microsoft Windows aparece mientras
la máquina sigue funcionando en modo VGA, razón por la que esta pantalla aparecerá siempre con
reducción de la resolución y profundidad de color.
La norma VGA fue oficialmente reemplazada por Extended Graphics Array de IBM pero en realidad ha sido
sustituida por numerosas extensiones clónicas ligeramente distintas a VGA realizadas por los fabricantes y
que llegaron a ser conocidas en conjunto como "Super VGA".

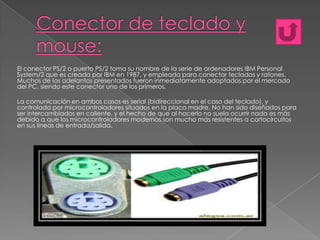

15. El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal
System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones.
Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado
del PC, siendo este conector uno de los primeros.
La comunicación en ambos casos es serial (bidireccional en el caso del teclado), y
controlada por microcontroladores situados en la placa madre. No han sido diseñados para
ser intercambiados en caliente, y el hecho de que al hacerlo no suela ocurrir nada es más
debido a que los microcontroladores modernos son mucho más resistentes a cortocircuitos
en sus líneas de entrada/salida.

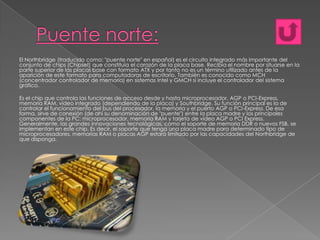

16. El Northbridge (traducido como: "puente norte" en español) es el circuito integrado más importante del
conjunto de chips (Chipset) que constituía el corazón de la placa base. Recibía el nombre por situarse en la
parte superior de las placas base con formato ATX y por tanto no es un término utilizado antes de la
aparición de este formato para computadoras de escritorio. También es conocido como MCH
(concentrador controlador de memoria) en sistemas Intel y GMCH si incluye el controlador del sistema
gráfico.
Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o PCI-Express,
memoria RAM, vídeo integrado (dependiendo de la placa) y Southbridge. Su función principal es la de
controlar el funcionamiento del bus del procesador, la memoria y el puerto AGP o PCI-Express. De esa
forma, sirve de conexión (de ahí su denominación de "puente") entre la placa madre y los principales
componentes de la PC: microprocesador, memoria RAM y tarjeta de vídeo AGP o PCI Express.
Generalmente, las grandes innovaciones tecnológicas, como el soporte de memoria DDR o nuevos FSB, se
implementan en este chip. Es decir, el soporte que tenga una placa madre para determinado tipo de
microprocesadores, memorias RAM o placas AGP estará limitado por las capacidades del Northbridge de
que disponga.

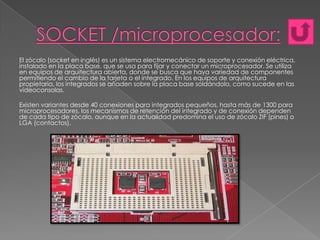

17. El zócalo (socket en inglés) es un sistema electromecánico de soporte y conexión eléctrica,
instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza
en equipos de arquitectura abierta, donde se busca que haya variedad de componentes
permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura
propietaria, los integrados se añaden sobre la placa base soldándolo, como sucede en las
videoconsolas.
Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para
microprocesadores, los mecanismos de retención del integrado y de conexión dependen
de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o
LGA (contactos).
