Este documento proporciona instrucciones para dibujar una figura en 3D en AutoCAD utilizando las herramientas de vista y polilínea. Explica cómo dibujar la figura, extruirla 20 unidades y renderizarla sin aristas para ver las líneas de contorno. Luego instruye usar las herramientas de vista para diseñar el objeto solicitado.

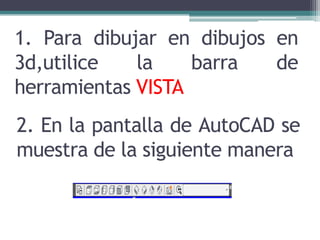

2. 1. Para dibujar en dibujos en
3d,utilice la barra de
herramientas VISTA
2. En la pantalla de AutoCAD se
muestra de la siguiente manera

3. 3. Ahora dibujaremos la
siguiente figura utilizando el
botón polilínea.

4. 4. Ingrese el comando EXT en la
línea de comandos.
5. Haga clic sobre la figura
dibujada.

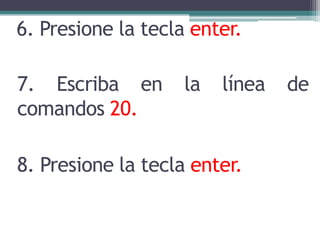

5. 6. Presione la tecla enter.
7. Escriba en la línea de
comandos 20.
8. Presione la tecla enter.

6. 9. En el siguiente apartado de la
línea nos pide la inclinación del
objeto a ser extraído. presione la
tecla enter para aceptar el valor
de inclinación por defecto es 0
10. Active el menú render la
opción isolineas y luego la opción
sin aristas.

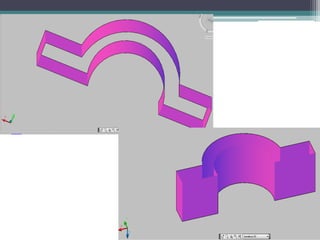

7. 11. Ahora utilizaremos los
botones de la barra de
herramientas VISTA.

8. Diseñe el siguiente objeto.

13. Reto a tu mentalidad
