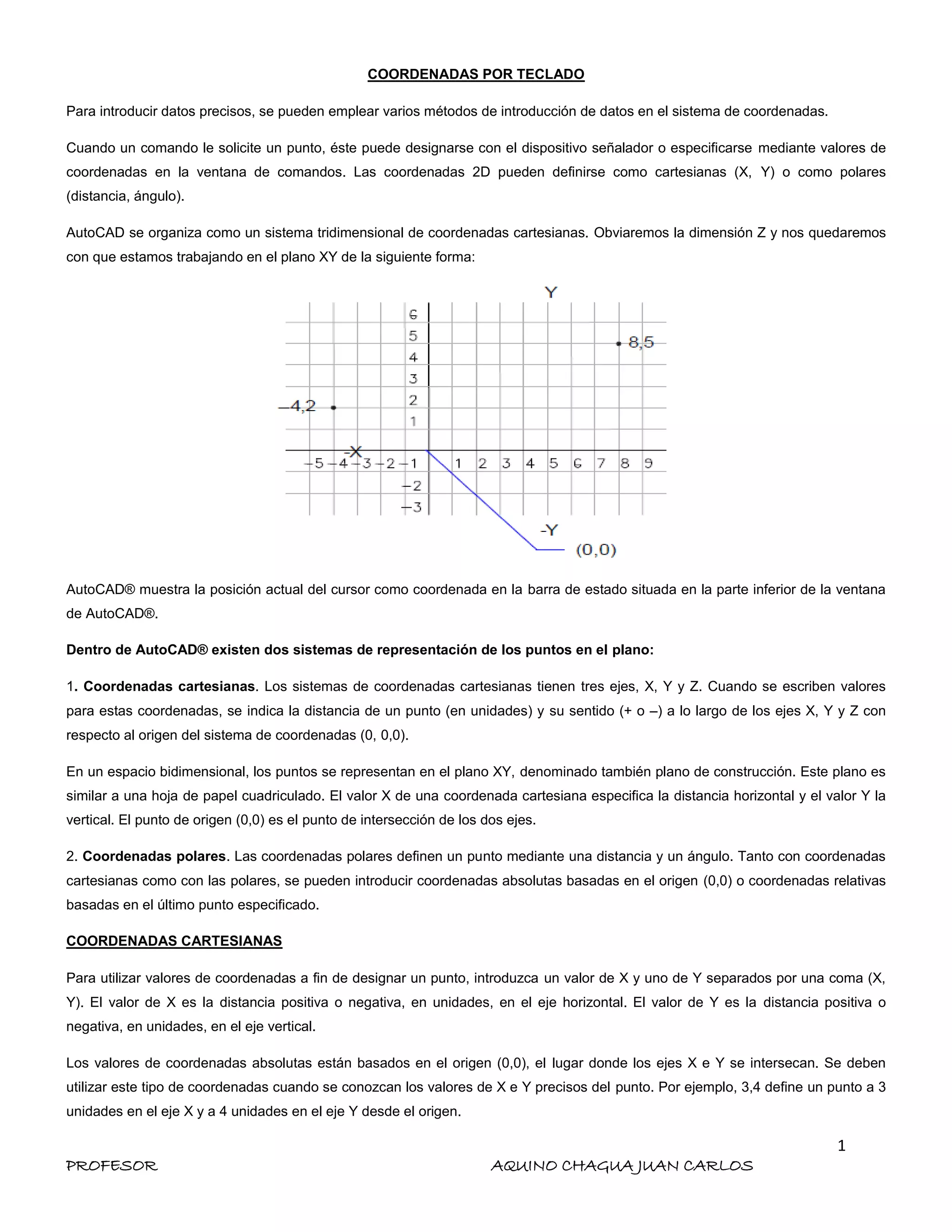

COORDENADAS POR TECLADO
Para introducir datos precisos, se pueden emplear varios métodos de introducción de datos en el sistema de coordenadas.
Cuando un comando le solicite un punto, éste puede designarse con el dispositivo señalador o especificarse mediante valores de
coordenadas en la ventana de comandos. Las coordenadas 2D pueden definirse como cartesianas (X, Y) o como polares
(distancia, ángulo).
AutoCAD se organiza como un sistema tridimensional de coordenadas cartesianas. Obviaremos la dimensión Z y nos quedaremos
con que estamos trabajando en el plano XY de la siguiente forma:
AutoCAD® muestra la posición actual del cursor como coordenada en la barra de estado situada en la parte inferior de la ventana
de AutoCAD®.
Dentro de AutoCAD® existen dos sistemas de representación de los puntos en el plano:
1. Coordenadas cartesianas. Los sistemas de coordenadas cartesianas tienen tres ejes, X, Y y Z. Cuando se escriben valores
para estas coordenadas, se indica la distancia de un punto (en unidades) y su sentido (+ o –) a lo largo de los ejes X, Y y Z con
respecto al origen del sistema de coordenadas (0, 0,0).
En un espacio bidimensional, los puntos se representan en el plano XY, denominado también plano de construcción. Este plano es
similar a una hoja de papel cuadriculado. El valor X de una coordenada cartesiana especifica la distancia horizontal y el valor Y la
vertical. El punto de origen (0,0) es el punto de intersección de los dos ejes.
2. Coordenadas polares. Las coordenadas polares definen un punto mediante una distancia y un ángulo. Tanto con coordenadas
cartesianas como con las polares, se pueden introducir coordenadas absolutas basadas en el origen (0,0) o coordenadas relativas
basadas en el último punto especificado.
COORDENADAS CARTESIANAS
Para utilizar valores de coordenadas a fin de designar un punto, introduzca un valor de X y uno de Y separados por una coma (X,
Y). El valor de X es la distancia positiva o negativa, en unidades, en el eje horizontal. El valor de Y es la distancia positiva o
negativa, en unidades, en el eje vertical.
Los valores de coordenadas absolutas están basados en el origen (0,0), el lugar donde los ejes X e Y se intersecan. Se deben
utilizar este tipo de coordenadas cuando se conozcan los valores de X e Y precisos del punto. Por ejemplo, 3,4 define un punto a 3
unidades en el eje X y a 4 unidades en el eje Y desde el origen.

2. 2
PROFESOR AQUINO CHAGUA JUAN CARLOS
Las coordenadas relativas se basan en el último punto precisado. Se deben utilizar cuando se conozca la ubicación de un punto
en relación con el punto anterior. Para indicar coordenadas relativas, preceda los valores de coordenadas con una arroba (@). Por
ejemplo, @3,4 determina un punto a 3 unidades en el eje X y a 4 unidades en el eje Y desde el último punto designado.
Por ejemplo, para dibujar una línea que comience en un valor X de –2, un valor Y de 1, y un extremo en 3,4, escriba las siguientes
entradas en la línea de comando:
Desde el punto: -2,1
Hasta el punto: 3,4
Otro ejemplo sería dibujar una línea cuyo punto final está a 5 unidades en la dirección X y a 0 unidades en la dirección Y desde el
punto inicial en la ubicación de coordenada absoluta -2,1.
Desde el punto: -2,1
Al punto: @5,0
COORDENADAS POLARES
Para especificar coordenadas polares, se debe indicar una distancia y un ángulo separados por un corchete agudo (<). Por
ejemplo, para designar un punto separado por una unidad del punto anterior y a un ángulo de 45 grados, escriba
@1<45.

3. 3
PROFESOR AQUINO CHAGUA JUAN CARLOS
Por defecto, los ángulos aumentan en sentido contrario a las agujas del reloj y disminuyen en el sentido de las agujas del reloj. Por
tanto, para desplazarse en el sentido de las agujas del reloj deberá indicar un ángulo negativo. Por ejemplo, escribir 1<315 equivale
a escribir 1<-45.
Las coordenadas polares son absolutas (medidas desde el origen) o relativas al punto anterior. Para indicar coordenadas
relativas, preceda la coordenada con una arroba (@).
El siguiente ejemplo ilustra una línea dibujada con coordenadas polares utilizando el valor por defecto de dirección del ángulo.
Desde el punto: 0,0
Hasta el punto: 4<120
Hasta el punto: 5<30
En el ejemplo siguiente se muestra una línea dibujada con coordenadas polares relativas.
Hasta el punto: @3<45

4. 4
PROFESOR AQUINO CHAGUA JUAN CARLOS
Utilizando la introducción de datos mediante coordenadas por teclado, realizar la siguiente figura:
