Una red local (LAN) permite que dispositivos independientes se comuniquen dentro de un área limitada como una oficina o edificio. Las LAN surgen de la necesidad de compartir datos entre usuarios cercanos. Existen varias topologías como en estrella, bus o anillo y protocolos como Ethernet definen cómo los dispositivos se comunican a través de la red.

1. Autor:
Eliana Zangrandi
REDES
LAN
REPÚBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD PEDAGOGICA EXPERIMENTAL LIBERTADOR
“RAFAEL ALBERTO ESCOBAR LARA”
CAGUA- EDO. ARAGUA

2. LAN es el acrónimo inglés de
Local Area Network, es decir,
red de área local.
El Comité IEEE (Institute of
Electrical and Electronics
Engineers) 802 ofrece una
definición oficial de red
local: es un sistema de
comunicaciones que
permite que un número de
dispositivos independientes
se comuniquen entre sí.
LAN

3. Las redes locales surgieron de la
necesidad de compartir de
manera eficaz datos y servicios
entre usuarios de una misma
área de trabajo. Las primeras
redes locales comerciales se
comenzaron a instalar a finales
de los años setenta, aunque de
forma restringida, y su uso
comenzó a crecer de manera
importante a mediados de los
ochenta. Esto comenzó a
cambiar en 1980 con un proyecto
del IEEE, denominado 802, que
incluye una serie de normas de
estandarización de redes locales.
Historia de las LAN

4. Características de las LAN
Las redes locales tienen una
extensión geográfica reducida, que
suele ser inferior a los cinco
kilómetros, abarcando desde una
oficina o una empresa, hasta una
universidad o un complejo
industrial de varios edificios.
Estas redes suelen utilizar la
tecnología de broadcast(transmitir),
es decir, que todas las estaciones
están conectadas al mismo cable.
Su velocidad normalmente es en
Mbps distancia.

5. La tipología de una red
local es la distribución
física en la cual se
encuentran dispuestos
los ordenadores que la
componen. Hay que
tener en cuenta un
número de factores para
determinar qué
topología es la más
apropiada para una red
lan.
Existen varios tipos: en
estrella, en bus, en anillo
y topologías híbridas.
Tipología de las LAN

6. Diseño físico de una red
LAN

9. Dependiendo del tipo de cable que
necesitamos usar, aplicamos la norma:
Cable Cruzado
Cuando las funciones de los equipos a
conectar son iguales, por ejemplo para
dos pc punto a punto usamos las 2
normas: A y B. La norma A por un lado
del cable, y la norma B por el otro lado
del cable.
Cable Directo
Cuando las funciones de los equipos a
conectar son diferente, por ejemplo un pc
a un switch.

14. Protocolos de las redes LAN
Un protocolo es un método
establecido de intercambiar
datos en una red; el
protocolo es un método por
el cual dos ordenadores
acuerdan comunicarse, es
una especificación que
describe cómo los
ordenadores hablan el uno
al otro en una red.

15. Modelo OSI
Nivel Físico: Es la
que se encarga de
las conexiones
globales de la
computadora hacia
la red, tanto en lo
que se refiere al
medio físico como a
la forma en la que
se transmite la
información.

16. Modelo OSI
Nivel enlace datos: se
encarga de determinar
la forma en la que los
datos se envían para su
correcto entendimiento
y contiene un método
de detención de errores
para asegurar que todos
los paquetes que se
envían a un ordenador
esté los reciba.

17. Modelo OSI
Nivel de red: se encarga de
ponerle un destino a la
información que enviamos.
El objetivo principal de la capa
de red es hacer que los datos
lleguen desde el origen al
destino, aún cuando ambos no
estén conectados directamente.
Los dispositivos que facilitan
tal tarea se denominan
encaminadores, aunque es más
frecuente encontrarlo con el
nombre en inglés routers.
En este nivel se realiza el
direccionamiento lógico y la
determinación de la ruta de los
datos hasta su receptor final.

18. Modelo OSI
Nivel de transporte: Capa
encargada de efectuar el
transporte de los datos
(que se encuentran dentro
del paquete) de la máquina
origen a la de destino

19. Modelo OSI
Nivel de sesión: encarga de
mantener y controlar el
enlace establecido entre dos
computadores que están
transmitiendo datos de
cualquier índole. Por lo
tanto, el servicio provisto por
esta capa es la capacidad de
asegurar que, dada una
sesión establecida entre dos
máquinas, la misma se
pueda efectuar para las
operaciones definidas de
principio a fin,
reanudándolas en caso de
interrupción.

20. Modelo OSI
Nivel de Presentación: El
objetivo es encargarse de la
representación de la
información, de manera que
aunque distintos equipos
puedan tener diferentes
representaciones internas de
caracteres los datos lleguen de
manera reconocible.
Esta capa también permite
cifrar los datos y comprimirlos.
Por lo tanto, podría decirse que
esta capa actúa como un
traductor.

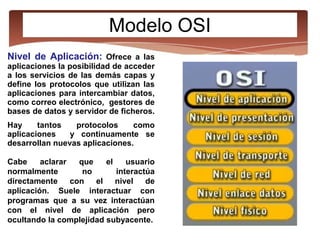

21. Modelo OSI
Nivel de Aplicación: Ofrece a las
aplicaciones la posibilidad de acceder
a los servicios de las demás capas y
define los protocolos que utilizan las
aplicaciones para intercambiar datos,
como correo electrónico, gestores de
bases de datos y servidor de ficheros.
Hay tantos protocolos como
aplicaciones y continuamente se
desarrollan nuevas aplicaciones.
Cabe aclarar que el usuario
normalmente no interactúa
directamente con el nivel de
aplicación. Suele interactuar con
programas que a su vez interactúan
con el nivel de aplicación pero
ocultando la complejidad subyacente.

23. SECCIÓN
GRACIAS
PREGUNTAS
RESPUESTAS

24. Megabits por segundo, Mbit/s. Un mbps
equivale a un millón de bits (o 1000 kbit)
transferidos por segundo.
Suele utilizarse para medir la velocidad de una
conexión como la de Internet o para medir
calidad de videos.
kilobit (kbit) Unidad informática de medida de
información. 1 kilobit = 1000 bits.
IEEE (Instituto de Ingenieros Eléctricos y Electrónicos), es la sociedad técnica-profesional más
grande del mundo dedicada a divulgar los avances de la teoría y aplicación en las áreas de Ingeniería
Eléctrica, Electrónica y Computación.
Algo de Historia
1884 un grupo de inventores funda AIEE (American Institute of Electrical Engineers)
1912 se forma el IRE ( Institute of Radio Engineers)
1930 entra la Electrónica.
1961 comienzo de negociaciones entre ambas asociaciones.
1963 el AIEE y el IRE se fusionan creando el IEEE
