El documento describe los estándares de redes locales definidos por el Comité 802 del IEEE. Explica los estándares 802.1 a 802.16, incluyendo estándares para Ethernet, Token Ring, redes inalámbricas y más, así como el modelo OSI de comunicaciones en red.

2. Redes de Datos

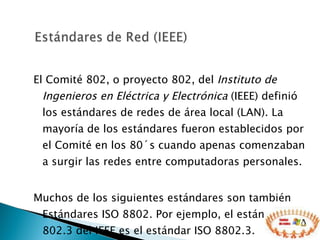

3. El Comité 802, o proyecto 802, del Instituto de Ingenieros en Eléctrica y Electrónica (IEEE) definió los estándares de redes de área local (LAN). La mayoría de los estándares fueron establecidos por el Comité en los 80´s cuando apenas comenzaban a surgir las redes entre computadoras personales. Muchos de los siguientes estándares son también Estándares ISO 8802. Por ejemplo, el estándar 802.3 del IEEE es el estándar ISO 8802.3.

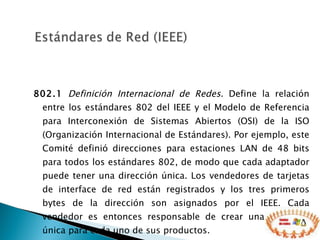

4. 802.1 Definición Internacional de Redes. Define la relación entre los estándares 802 del IEEE y el Modelo de Referencia para Interconexión de Sistemas Abiertos (OSI) de la ISO (Organización Internacional de Estándares). Por ejemplo, este Comité definió direcciones para estaciones LAN de 48 bits para todos los estándares 802, de modo que cada adaptador puede tener una dirección única. Los vendedores de tarjetas de interface de red están registrados y los tres primeros bytes de la dirección son asignados por el IEEE. Cada vendedor es entonces responsable de crear una dirección única para cada uno de sus productos.

5. 802.2 Control de Enlaces Lógicos . Define el protocolo de control de enlaces lógicos (LLC) del IEEE, el cual asegura que los datos sean transmitidos de forma confiable por medio del enlace de comunicación. La capa de Datos-Enlace en el protocolo OSI esta subdividida en las subcapas de Control de Acceso a Medios (MAC) y de Control de Enlaces Lógicos (LLC). En Puentes, estas dos capas sirven como un mecanismo de switcheo modular. El protocolo LLC es derivado del protocolo de Alto nivel para Control de Datos-Enlaces (HDLC) y es similar en su operación.

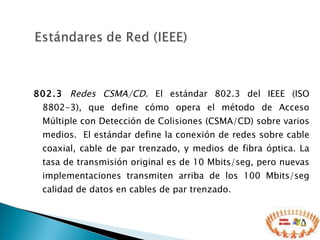

6. 802.3 Redes CSMA/CD . El estándar 802.3 del IEEE (ISO 8802-3), que define cómo opera el método de Acceso Múltiple con Detección de Colisiones (CSMA/CD) sobre varios medios. El estándar define la conexión de redes sobre cable coaxial, cable de par trenzado, y medios de fibra óptica. La tasa de transmisión original es de 10 Mbits/seg, pero nuevas implementaciones transmiten arriba de los 100 Mbits/seg calidad de datos en cables de par trenzado.

7. 802.4 Redes Token Bus . El estándar token bus define esquemas de red de anchos de banda grandes, usados en la industria de manufactura. Se deriva del Protocolo de Automatización de Manufactura (MAP). La red implementa el método token-passing para una transmisión bus. Un token es pasado de una estación a la siguiente en la red y la estación puede transmitir manteniendo el token. Los tokens son pasados en orden lógico basado en la dirección del nodo, pero este orden puede no relacionar la posición física del nodo como se hace en una red token ring. El estándar no es ampliamente implementado en ambientes LAN.

8. 802.5 Redes Token Ring . También llamado ANSI 802.1-1985, define los protocolos de acceso, cableado e interface para la LAN token ring. IBM hizo popular este estándar. Usa un método de acceso de paso de tokens y es físicamente conectada en topología estrella, pero lógicamente forma un anillo. Los nodos son conectados a una unidad de acceso central (concentrador) que repite las señales de una estación a la siguiente.

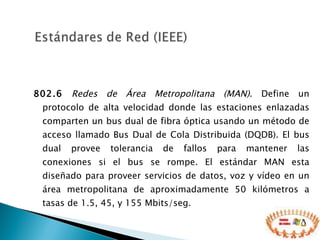

9. 802.6 Redes de Área Metropolitana (MAN) . Define un protocolo de alta velocidad donde las estaciones enlazadas comparten un bus dual de fibra óptica usando un método de acceso llamado Bus Dual de Cola Distribuida (DQDB). El bus dual provee tolerancia de fallos para mantener las conexiones si el bus se rompe. El estándar MAN esta diseñado para proveer servicios de datos, voz y vídeo en un área metropolitana de aproximadamente 50 kilómetros a tasas de 1.5, 45, y 155 Mbits/seg.

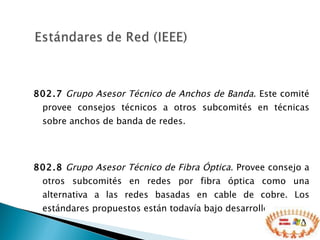

10. 802.7 Grupo Asesor Técnico de Anchos de Banda . Este comité provee consejos técnicos a otros subcomités en técnicas sobre anchos de banda de redes. 802.8 Grupo Asesor Técnico de Fibra Óptica . Provee consejo a otros subcomités en redes por fibra óptica como una alternativa a las redes basadas en cable de cobre. Los estándares propuestos están todavía bajo desarrollo.

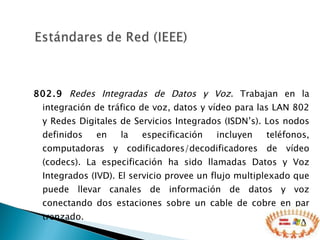

11. 802.9 Redes Integradas de Datos y Voz . Trabajan en la integración de tráfico de voz, datos y vídeo para las LAN 802 y Redes Digitales de Servicios Integrados (ISDN’s). Los nodos definidos en la especificación incluyen teléfonos, computadoras y codificadores/decodificadores de vídeo (codecs). La especificación ha sido llamadas Datos y Voz Integrados (IVD). El servicio provee un flujo multiplexado que puede llevar canales de información de datos y voz conectando dos estaciones sobre un cable de cobre en par trenzado.

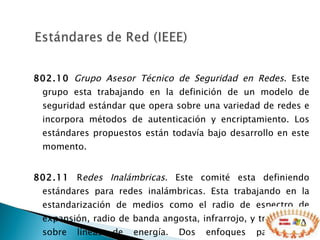

12. 802.10 Grupo Asesor Técnico de Seguridad en Redes . Este grupo esta trabajando en la definición de un modelo de seguridad estándar que opera sobre una variedad de redes e incorpora métodos de autenticación y encriptamiento. Los estándares propuestos están todavía bajo desarrollo en este momento. 802.11 R edes Inalámbricas . Este comité esta definiendo estándares para redes inalámbricas. Esta trabajando en la estandarización de medios como el radio de espectro de expansión, radio de banda angosta, infrarrojo, y transmisión sobre líneas de energía. Dos enfoques para redes inalámbricas se han planeado.

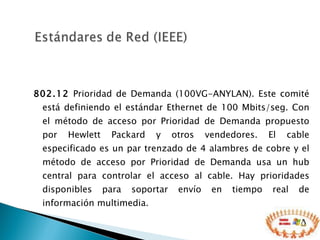

13. 802.12 Prioridad de Demanda (100VG-ANYLAN). Este comité está definiendo el estándar Ethernet de 100 Mbits/seg. Con el método de acceso por Prioridad de Demanda propuesto por Hewlett Packard y otros vendedores. El cable especificado es un par trenzado de 4 alambres de cobre y el método de acceso por Prioridad de Demanda usa un hub central para controlar el acceso al cable. Hay prioridades disponibles para soportar envío en tiempo real de información multimedia.

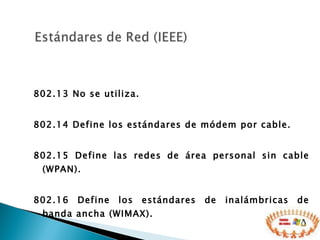

14. 802.13 No se utiliza. 802.14 Define los estándares de módem por cable. 802.15 Define las redes de área personal sin cable (WPAN). 802.16 Define los estándares de inalámbricas de banda ancha (WIMAX).

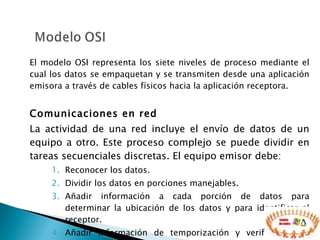

15. El modelo OSI representa los siete niveles de proceso mediante el cual los datos se empaquetan y se transmiten desde una aplicación emisora a través de cables físicos hacia la aplicación receptora. Comunicaciones en red La actividad de una red incluye el envío de datos de un equipo a otro. Este proceso complejo se puede dividir en tareas secuenciales discretas. El equipo emisor debe: Reconocer los datos. Dividir los datos en porciones manejables. Añadir información a cada porción de datos para determinar la ubicación de los datos y para identificar al receptor. Añadir información de temporización y verificación de errores. Colocar los datos en la red y enviarlos por su ruta.

16. El modelo OSI es la guía mejor conocida y más ampliamente utilizada para la visualización de entornos de red. Los fabricantes se ajustan al modelo OSI cuando diseñan sus productos para red. Éste ofrece una descripción del funcionamiento conjunto de hardware y software de red por niveles para posibilitar las comunicaciones. El modelo también ayuda a localizar problemas proporcionando un marco de referencia que describe el supuesto funcionamiento de los componentes.

17. La arquitectura del modelo de referencia OSI divide la comunicación en red en siete niveles. Cada nivel cubre diferentes actividades, equipos o protocolos de red. El modelo OSI define cómo se comunica y trabaja cada nivel con los niveles inmediatamente superior e inferior. Por ejemplo, el nivel de sesión se comunica y trabaja con los niveles de presentación y de transporte.

18. La capa de aplicación proporciona los servicios utilizados por las aplicaciones para que los usuarios se comuniquen a través de la red. Algunos ejemplos de servicios, son: Transporte de correo electrónico. Acceso a archivos remotos. Ejecución de tareas remotas. Directorios. Administración de la red.

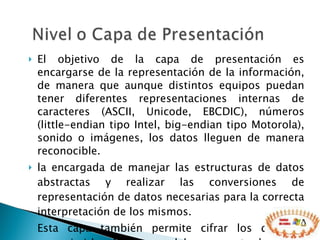

19. El objetivo de la capa de presentación es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres (ASCII, Unicode, EBCDIC), números (little-endian tipo Intel, big-endian tipo Motorola), sonido o imágenes, los datos lleguen de manera reconocible. la encargada de manejar las estructuras de datos abstractas y realizar las conversiones de representación de datos necesarias para la correcta interpretación de los mismos. Esta capa también permite cifrar los datos y comprimirlos. En pocas palabras es un traductor

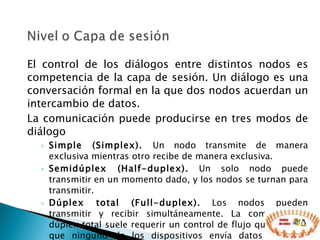

20. El control de los diálogos entre distintos nodos es competencia de la capa de sesión. Un diálogo es una conversación formal en la que dos nodos acuerdan un intercambio de datos. La comunicación puede producirse en tres modos de diálogo Simple (Simplex). Un nodo transmite de manera exclusiva mientras otro recibe de manera exclusiva. Semidúplex (Half-duplex). Un solo nodo puede transmitir en un momento dado, y los nodos se turnan para transmitir. Dúplex total (Full-duplex). Los nodos pueden transmitir y recibir simultáneamente. La comunicación dúplex total suele requerir un control de flujo que asegure que ninguno de los dispositivos envía datos a mayor velocidad de la que el otro dispositivo puede recibir.

21. Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la destino, independizándolo del tipo de red física que se esté utilizando

22. El cometido de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan encaminadores ( routers) y, en ocasiones enrutadores. Adicionalmente la capa de red debe gestionar la congestión de red, que es el fenómeno que se produce cuando una saturación de un nodo tira abajo toda la red. Los routers trabajan en esta capa, aunque pueden actuar como switch de nivel 2 en determinados casos, dependiendo de la función que se le asigne. Los firewalls actuan sobre esta capa principalmente, para descartar direcciones de maquinas.

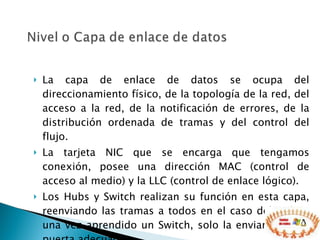

23. La capa de enlace de datos se ocupa del direccionamiento físico, de la topología de la red, del acceso a la red, de la notificación de errores, de la distribución ordenada de tramas y del control del flujo. La tarjeta NIC que se encarga que tengamos conexión, posee una dirección MAC (control de acceso al medio) y la LLC (control de enlace lógico). Los Hubs y Switch realizan su función en esta capa, reenviando las tramas a todos en el caso del Hub, y una vez aprendido un Switch, solo la enviara, por la puerta adecuada.

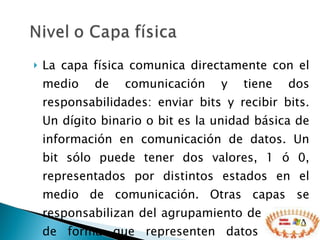

24. La capa física comunica directamente con el medio de comunicación y tiene dos responsabilidades: enviar bits y recibir bits. Un dígito binario o bit es la unidad básica de información en comunicación de datos. Un bit sólo puede tener dos valores, 1 ó 0, representados por distintos estados en el medio de comunicación. Otras capas se responsabilizan del agrupamiento de los bits de forma que representen datos de un mensaje.

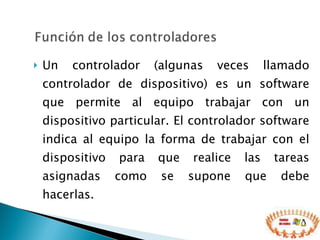

25. Un controlador (algunas veces llamado controlador de dispositivo) es un software que permite al equipo trabajar con un dispositivo particular. El controlador software indica al equipo la forma de trabajar con el dispositivo para que realice las tareas asignadas como se supone que debe hacerlas.

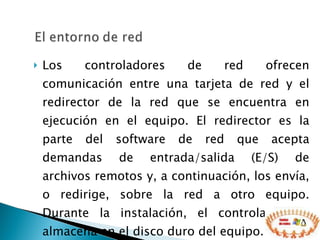

26. Los controladores de red ofrecen comunicación entre una tarjeta de red y el redirector de la red que se encuentra en ejecución en el equipo. El redirector es la parte del software de red que acepta demandas de entrada/salida (E/S) de archivos remotos y, a continuación, los envía, o redirige, sobre la red a otro equipo. Durante la instalación, el controlador se almacena en el disco duro del equipo.
