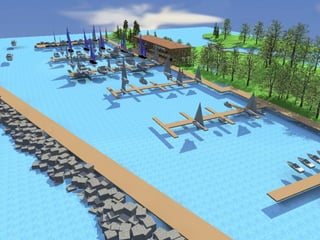

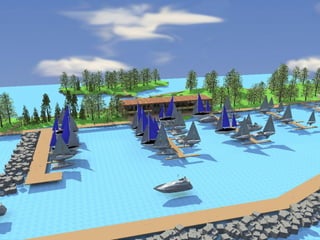

PROYECTO CLUB NAUTICO - IVAN BESCOS

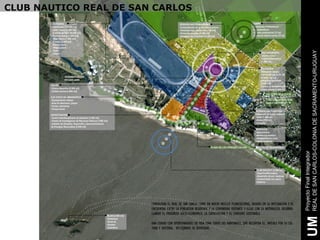

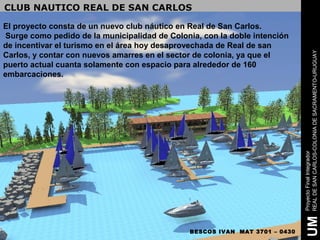

CLUB NAUTICO REAL DE SAN CARLOS

El proyecto consta de un nuevo club náutico en Real de San Carlos.
Surge como pedido de la municipalidad de Colonia, con la doble intención
de incentivar el turismo en el área hoy desaprovechada de Real de san

REAL DE SAN CARLOS-COLONIA DE SACRAMENTO-URUGUAY
Carlos, y contar con nuevos amarres en el sector de colonia, ya que el
puerto actual cuanta solamente con espacio para alrededor de 160
embarcaciones.

Proyecto Final Integrador
UM
BESCOS IVAN MAT 3701 – 0430

CLUB NAUTICO REAL DE SAN CARLOS

UM REAL DE SAN CARLOS-COLONIA DE SACRAMENTO-URUGUAY

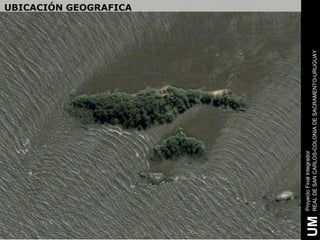

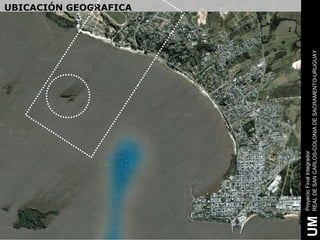

UBICACIÓN GEOGRAFICA

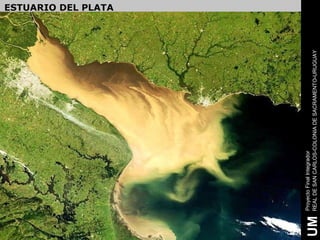

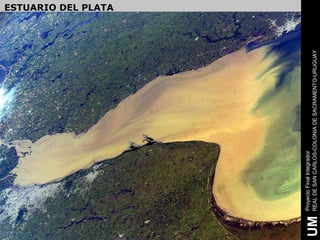

ESTUARIO DEL PLATA

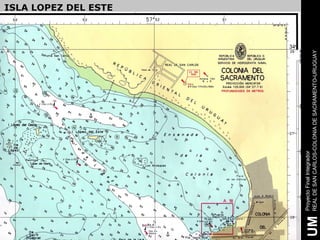

ISLA LOPEZ DEL ESTE


Pampero
Viento SO

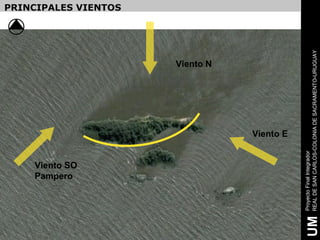

PRINCIPALES VIENTOS

Viento N

Viento E


CORRIENTES

Pampero
Viento SO
Viento N

Viento E


Pampero
Viento SO

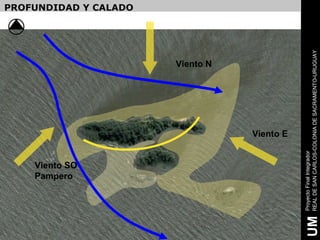

PROFUNDIDAD Y CALADO

Viento N

Viento E


Pampero
Viento SO

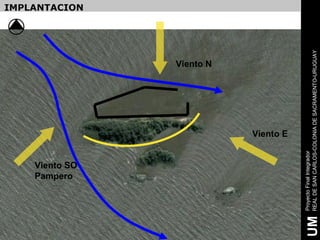

IMPLANTACION

Viento N

Viento E

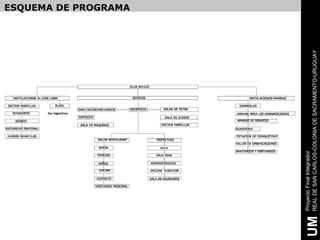

ESQUEMA DE PROGRAMA


RO
M

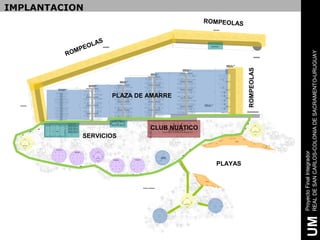

IMPLANTACION

PEO
LAS

SERVICIOS
PLAZA DE AMARRE

CLUB NUATICO

PLAYAS
ROMPEOLAS

ROMPEOLAS

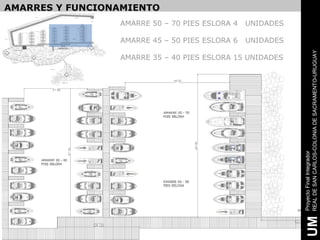

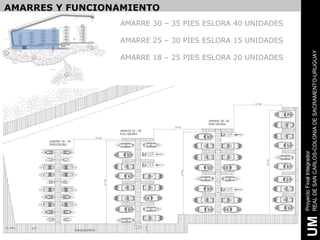

AMARRES Y FUNCIONAMIENTO
AMARRE 50 – 70 PIES ESLORA 4 UNIDADES



UM

AMARRES Y FUNCIONAMIENTO



UM

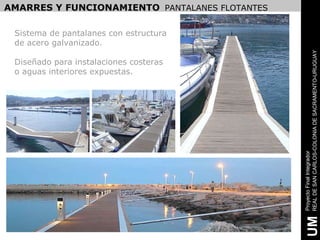

AMARRES Y FUNCIONAMIENTO PANTALANES FLOTANTES

Sistema de pantalanes con estructura
de acero galvanizado.

Diseñado para instalaciones costeras
o aguas interiores expuestas.

UM

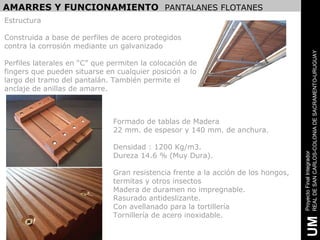

AMARRES Y FUNCIONAMIENTO PANTALANES FLOTANES
Estructura

Construida a base de perfiles de acero protegidos
contra la corrosión mediante un galvanizado

Perfiles laterales en “C” que permiten la colocación de
fingers que pueden situarse en cualquier posición a lo
largo del tramo del pantalán. También permite el
anclaje de anillas de amarre.

Formado de tablas de Madera
22 mm. de espesor y 140 mm. de anchura.

Densidad : 1200 Kg/m3.

Dureza 14.6 % (Muy Dura).

Gran resistencia frente a la acción de los hongos,
termitas y otros insectos
Madera de duramen no impregnable.
Rasurado antideslizante.
Con avellanado para la tortillería
Tornillería de acero inoxidable.

UM

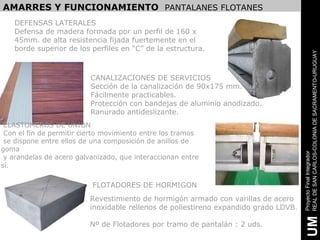

DEFENSAS LATERALES
Defensa de madera formada por un perfil de 160 x
45mm. de alta resistencia fijada fuertemente en el
borde superior de los perfiles en “C” de la estructura.

CANALIZACIONES DE SERVICIOS
Sección de la canalización de 90x175 mm.
Fácilmente practicables.
Protección con bandejas de aluminio anodizado.
Ranurado antideslizante.
ELASTOMEROS DE UNION
Con el fin de permitir cierto movimiento entre los tramos
se dispone entre ellos de una composición de anillos de
goma

y arandelas de acero galvanizado, que interaccionan entre
sí.

FLOTADORES DE HORMIGON
Revestimiento de hormigón armado con varillas de acero
inoxidable rellenos de poliestireno expandido grado LDVB.

UM
Nº de Flotadores por tramo de pantalán : 2 uds.

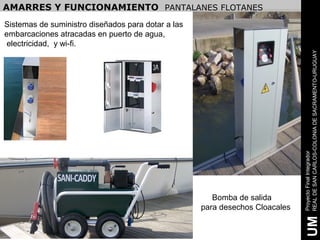

Sistemas de suministro diseñados para dotar a las
embarcaciones atracadas en puerto de agua,
electricidad, y wi-fi.

Bomba de salida
para desechos Cloacales

UM

SERVICIOS – GUARDERIA – TALLER
GUARDERIA DE EMBARCACIONES. (50 embarcaciones)

Camas para: Botes a remo, Jet ski, Motos de agua

UM

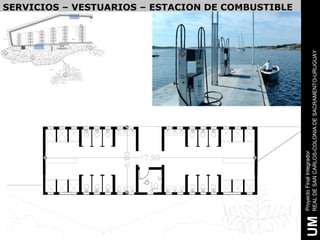

SERVICIOS – VESTUARIOS – ESTACION DE COMBUSTIBLE


RECORRIDO PEATONAL - MIRADORES

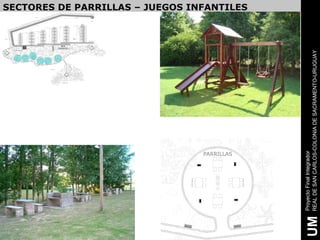

SECTORES DE PARRILLAS – JUEGOS INFANTILES

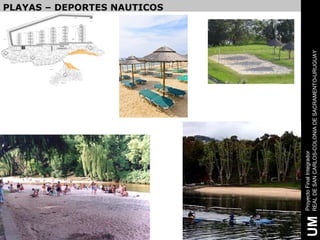

PLAYAS – DEPORTES NAUTICOS


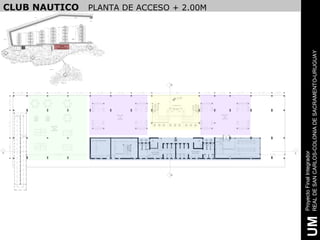

CLUB NAUTICO PLANTA DE ACCESO + 2.00M

B

+2.00

RECEPCION

SECTOR SECTOR
DE DE
ESTAR ESTAR

SECTOR
DE
JUEGOS

SALA DE MAQUINAS

PROVEEDURIA
VESTUARIO

A DEPOSITO
VESTUARIO
HOMBRES
MUJERES A

B

UM

CLUB NAUTICO PLANTA ALTA + 6.00M

B

Recepcion

P REFECTURA

CRUZ
ROJA

TERRAZA
+6.00 O FICINA
DIRE CTOR
S ALO N RESTAURANT

SALA
DE
REUNIONES

B ARRA
A DMINIS TRACION
V ESTUARIO V ESTUARIO
P ERSONAL P ERSONAL AULA

BAÑO BAÑO
HOMBRES MUJE RES

A A

COCINA
DEPOSITO
RESIDUOS
DEPOSITO

B

UM

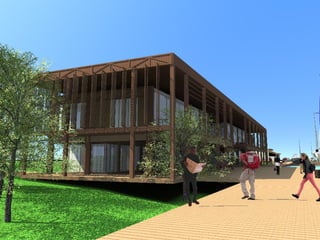

VISTA SUR
VISTA NORTE

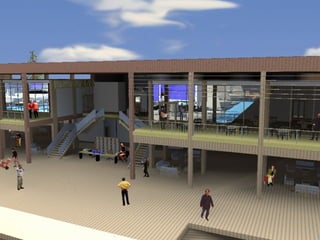

CLUB NAUTICO VISTAS


VISTA OESTE

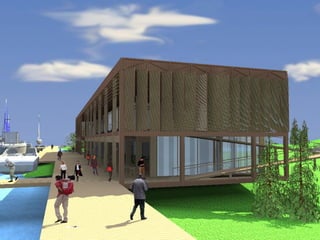

CLUB NAUTICO VISTAS

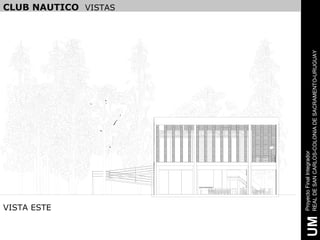

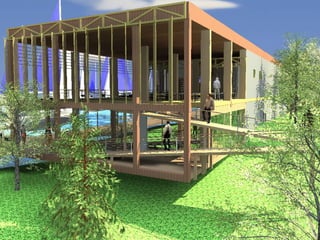

VISTA ESTE
CLUB NAUTICO VISTAS

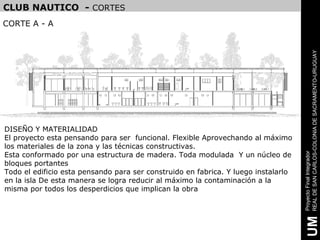

CLUB NAUTICO - CORTES
CORTE A - A

DISEÑO Y MATERIALIDAD
El proyecto esta pensando para ser funcional. Flexible Aprovechando al máximo
los materiales de la zona y las técnicas constructivas.
Esta conformado por una estructura de madera. Toda modulada Y un núcleo de

bloques portantes
Todo el edificio esta pensando para ser construido en fabrica. Y luego instalarlo
en la isla De esta manera se logra reducir al máximo la contaminación a la
misma por todos los desperdicios que implican la obra

UM

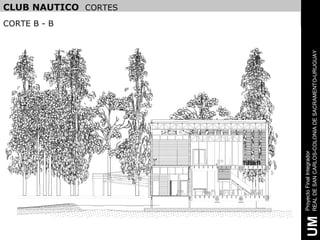

CORTE B - B
CLUB NAUTICO CORTES

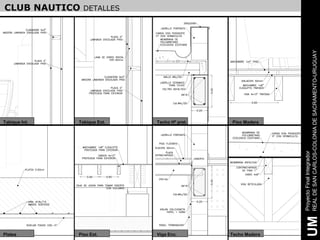

CLUB NAUTICO DETALLES

Tabique Int. Tabique Ext. Techo Hº pret. Piso Madera

UM
Platea Piso Ext. Viga Enc. Techo Madera

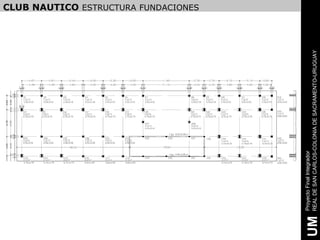

CLUB NAUTICO ESTRUCTURA FUNDACIONES

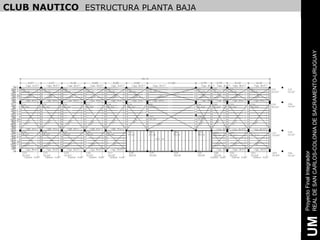

CLUB NAUTICO ESTRUCTURA PLANTA BAJA

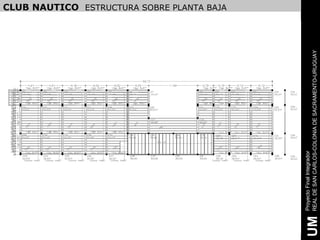

CLUB NAUTICO ESTRUCTURA SOBRE PLANTA BAJA

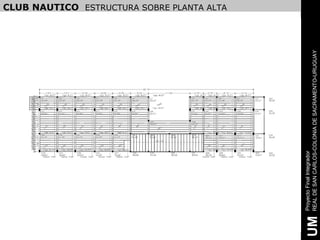

CLUB NAUTICO ESTRUCTURA SOBRE PLANTA ALTA


CLUB NAUTICO ESTRUCTURA CUBIERTA


CLUB NAUTICO INSTALACIONES

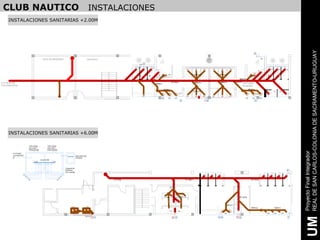

INSTALACIONES SANITARIAS +2.00M

8

LLP
SALA DE MAQUINAS DEPOSITO

LLP
2

IP IP IP
IP IP IP
IP
LAV
IP LAV
B B B B

A PLANTA DE Ø110mm VESTUARIO
TRATAMIENTOS MUJERES

IP IP
LLP LLP
MG
LAV LAV LAV LAV LAV LAV
4 3 6 7

INSTALACIONES SANITARIAS +6.00M

TAPA 50x50 TAPA 50x50
SELLADA Y SELLADA Y
PRESINTADA PRESI NTADA

FLOTANTE
AUTOMATICO DESCARTE DE
S SOLIDOS
COLECTOR
VR VR

TANQUE DE
RESERVA 8
CAP.18000lts
5 1
6 2
7 3
8 4

2

LAV LAV

P.C P.C

LAV LAV LAV LAV

LLP LLP

UM
1 1 2 3 4 5 3 6 7

CLUB NAUTICO
INSTALACIONES - Planta de tratamiento


CLUB NAUTICO INSTALACIONES - Planta de tratamiento

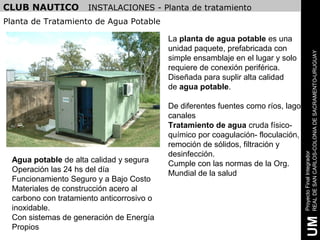

Planta de Tratamiento de Agua Potable

La planta de agua potable es una
unidad paquete, prefabricada con

simple ensamblaje en el lugar y solo
requiere de conexión periférica.
Diseñada para suplir alta calidad
de agua potable.

De diferentes fuentes como ríos, lago,
canales
Tratamiento de agua cruda físico-
químico por coagulación- floculación,
remoción de sólidos, filtración y
desinfección.

Agua potable de alta calidad y segura Cumple con las normas de la Org.
Operación las 24 hs del día Mundial de la salud
Funcionamiento Seguro y a Bajo Costo
Materiales de construcción acero al
carbono con tratamiento anticorrosivo o
inoxidable.
Con sistemas de generación de Energía

UM
Propios

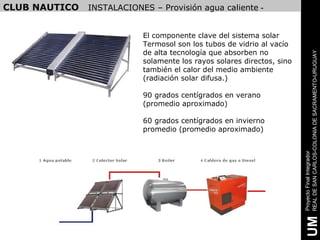

CLUB NAUTICO INSTALACIONES – Provisión agua caliente -

El componente clave del sistema solar
Termosol son los tubos de vidrio al vacío
de alta tecnología que absorben no

solamente los rayos solares directos, sino
también el calor del medio ambiente
(radiación solar difusa.)

90 grados centígrados en verano
(promedio aproximado)

60 grados centígrados en invierno
promedio (promedio aproximado)

UM

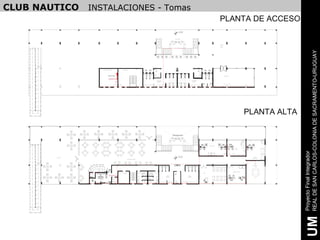

CLUB NAUTICO INSTALACIONES - Tomas
PLANTA DE ACCESO
+2.00

R ECEP CION

S EC TOR
DE
E STAR

S ALA DE M QUINAS
A D EP OS ITO

TABLER O PPAL P ROVE DURIA

4 3 2 1
V ESTU ARIO V ESTU ARIO
5 H OMB RES MUJERES

PLANTA ALTA

Recepcion

P REFE CTURA

C RUZ
R OJA

T ERR AZA
+6.00 OFICINA
D IR EC TOR
S ALON R ESTAURANT

SALA
DE
R EUNIONES

BARRA

A DMINIS TR AC ION
V ESTUARIO V ESTU ARIO
P ERSONAL P ERSONAL AULA

4 3 2 1 B AÑO B AÑO
HOMB RES MUJERES

COC INA
D EP OS ITO
R ESIDUOS
D EP OS ITO

UM

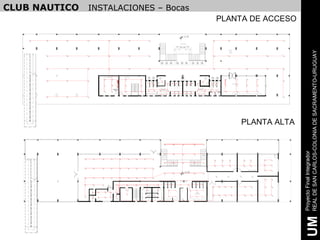

CLUB NAUTICO INSTALACIONES – Bocas
PLANTA DE ACCESO
+2.00
D D D D D D D D D D D D

R EC EP CION

SEC TOR

DE
EST AR

D D D D D D D D D D D

D D D D D D D D D D D

S ALA D E MAQUINAS D EPO SITO

A A A A C C C C
D D D D
B B
PROVEDURIA
B B B B B B B B B B
A A A A C C C C

VESTU AR IO VESTU AR IO
TABLE RO
H OMBR ES MUJER ES
PPAL B B B B B B B B
A A A A C C C C

B B B B B
B B B B
D D D D

PLANTA ALTA

E E E E E

E E E E E

E E E E E E E E E
H H H H H H H

E E E E E

H H
H H H H H

E E E E E E E E E
H H
+6.00
E E E E E

E E E E
E E E E E E E E E
G G

E E E F F F F F I I I I I I
G G G G G G G G

F F
I I I I I
F F F F F BAÑO
MUJER ES
F
G G G G G G G G
E F F I I I I I
F F F
F F
F

UM

CLUB NAUTICO INSTALACIONES

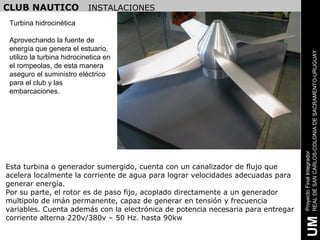

Turbina hidrocinética

Aprovechando la fuente de
energía que genera el estuario,

utilizo la turbina hidrocinetica en
el rompeolas, de esta manera
aseguro el suministro eléctrico
para el club y las
embarcaciones.

Esta turbina o generador sumergido, cuenta con un canalizador de flujo que
acelera localmente la corriente de agua para lograr velocidades adecuadas para
generar energía.
Por su parte, el rotor es de paso fijo, acoplado directamente a un generador
multipolo de imán permanente, capaz de generar en tensión y frecuencia
variables. Cuenta además con la electrónica de potencia necesaria para entregar
corriente alterna 220v/380v – 50 Hz. hasta 90kw

UM

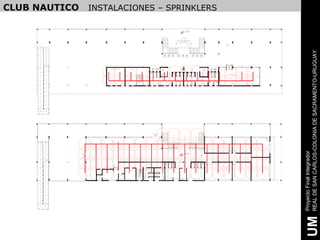

CLUB NAUTICO INSTALACIONES – SPRINKLERS

+2.00

R EC EPCION

SEC TOR
DE
ESTAR

SALA D E MAQUINAS D EPOSITO

B B
PROVEDURIA
B B B B B B B B

VESTU AR IO
MUJER ES
B B

B B B B B
B B B B

+6.00
E E E

UM
