Este documento presenta una propuesta de intervención para desarrollar el ecoturismo en la Reserva Provincial Iberá, ubicada en la provincia de Corrientes, Argentina. La propuesta incluye el desarrollo de infraestructura para el turismo como posadas, centros de interpretación, senderos y miradores en la ciudad de Concepción y en un terreno seleccionado, con el objetivo de promover el desarrollo económico sostenible de la región y concientizar sobre la importancia de la conservación de los humedales.

1. ETAPA 3 / TVRNG 2013.
PARTIDO ARQUITECTÓNICO
GRUPO Nº19 González, Brenda – Guerra, Gisela
Arq. VARGAS.

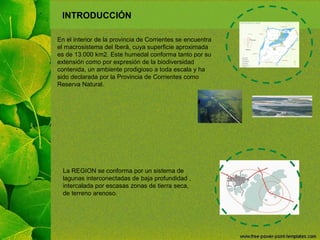

2. INTRODUCCIÓN
En el interior de la provincia de Corrientes se encuentra
el macrosistema del Iberá, cuya superficie aproximada
es de 13.000 km2. Este humedal conforma tanto por su
extensión como por expresión de la biodiversidad
contenida, un ambiente prodigioso a toda escala y ha
sido declarada por la Provincia de Corrientes como
Reserva Natural.
La REGION se conforma por un sistema de
lagunas interconectadas de baja profundidad ,
intercalada por escasas zonas de tierra seca,
de terreno arenoso.

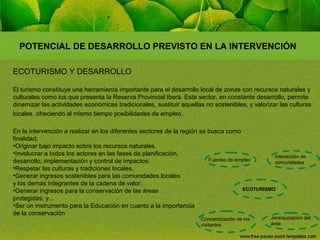

3. POTENCIAL DE DESARROLLO PREVISTO EN LA INTERVENCIÓN
ECOTURISMO Y DESARROLLO
El turismo constituye una herramienta importante para el desarrollo local de zonas con recursos naturales y
culturales como los que presenta la Reserva Provincial Iberá. Este sector, en constante desarrollo, permite
dinamizar las actividades económicas tradicionales, sustituir aquellas no sostenibles, y valorizar las culturas
locales, ofreciendo al mismo tiempo posibilidades de empleo .
En la intervención a realizar en los diferentes sectores de la región se busca como
finalidad:
•Originar bajo impacto sobre los recursos naturales.
•Involucrar a todos los actores en las fases de planificación,
Interacción de
Fuentes de empleo
desarrollo, implementación y control de impactos.
comunidades
•Respetar las culturas y tradiciones locales.
•Generar ingresos sostenibles para las comunidades locales
y los demás integrantes de la cadena de valor.
ECOTURISMO
•Generar ingresos para la conservación de las áreas
protegidas; y...
•Ser un instrumento para la Educación en cuanto a la importancia
de la conservación
Concientización de los
visitantes
Jerarquización del
área

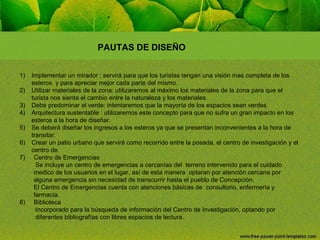

4. PAUTAS DE DISEÑO
1)
2)
3)
4)
5)
6)
7)
8)
Implementar un mirador : servirá para que los turistas tengan una visión mas completa de los
esteros y para apreciar mejor cada parte del mismo.
Utilizar materiales de la zona: utilizaremos al máximo los materiales de la zona para que el
turista nos sienta el cambio entre la naturaleza y los materiales.
Debe predominar el verde: intentaremos que la mayoría de los espacios sean verdes
Arquitectura sustentable : utilizaremos este concepto para que no sufra un gran impacto en los
esteros a la hora de diseñar.
Se deberá diseñar los ingresos a los esteros ya que se presentan inconvenientes a la hora de
transitar.
Crear un patio urbano que servirá como recorrido entre la posada, el centro de investigación y el
centro de.
Centro de Emergencias
Se incluye un centro de emergencias a cercanías del terreno intervenido para el cuidado
medico de los usuarios en el lugar, así de esta manera optaran por atención cercana por
alguna emergencia sin necesidad de transcurrir hasta el pueblo de Concepción.
El Centro de Emergencias cuenta con atenciones básicas de consultorio, enfermería y
farmacia.
Biblioteca
Incorporado para la búsqueda de información del Centro de Investigación, optando por
diferentes bibliografías con libres espacios de lectura.

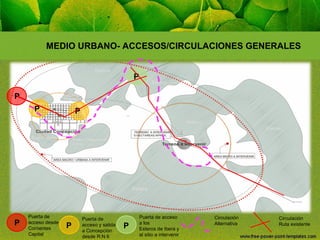

5. MEDIO URBANO- ACCESOS/CIRCULACIONES GENERALES
P
P
P
P
Puerta de
acceso desde
Corrientes
Capital
P
P
Puerta de
acceso y salida
a Concepción
desde R:N 6
P
Puerta de acceso
a los
Esteros de Ibera y
al sitio a intervenir
Circulación
Alternativa
Circulación
Ruta existente

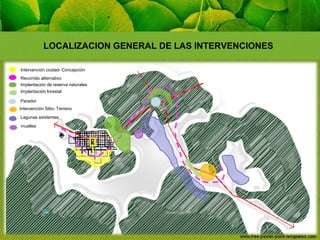

6. LOCALIZACION GENERAL DE LAS INTERVENCIONES
Intervención ciudad- Concepción
Recorrido alternativo
Implantación de reserva naturales
Implantación forestal
Parador
Intervención Sitio- Terreno
Lagunas existentes
muelles

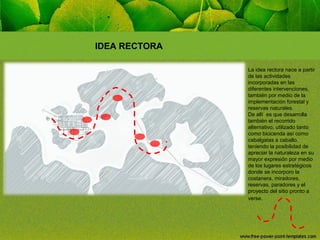

7. IDEA RECTORA
La idea rectora nace a partir
de las actividades
incorporadas en las
diferentes intervenciones,
también por medio de la
implementación forestal y
reservas naturales.
De allí es que desarrolla
también el recorrido
alternativo, utilizado tanto
como bicicenda así como
cabalgatas a caballo,
teniendo la posibilidad de
apreciar la naturaleza en su
mayor expresión por medio
de los lugares estratégicos
donde se incorporo la
costanera, miradores,
reservas, paradores y el
proyecto del sitio pronto a
verse.

8. INTERVENCIÓN CIUDAD - CONCEPCIÓN
A partir del análisis minucioso de la
estructura identidad de la ciudad
de Concepción, tales como nodos,
hitos, distritos,sendas,bordes y
equipamientos, planteamos a partir
de la circulación del centro urbano
de la misma, abrir una calle
principal desde ella , donde
conllevara a una serie de
actividades y recorridos enfocados
en un estilo de «costanera» ya que
se encuentra a proximidades de
las lagunas existentes del lugar ,
implantando también al limites de
las mismas miradores como puntos
estratégicos.
Costanera
Miradores
Lagunas
existentes

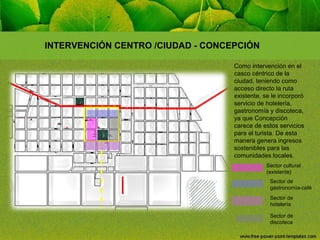

9. INTERVENCIÓN CENTRO /CIUDAD - CONCEPCIÓN
Como intervención en el
casco céntrico de la
ciudad, teniendo como
acceso directo la ruta
existente, se le incorporó
servicio de hotelería,
gastronomía y discoteca,
ya que Concepción
carece de estos servicios
para el turista. De esta
manera genera ingresos
sostenibles para las
comunidades locales.
Sector cultural
(existente)
Sector de
gastronomìa-cafè
Sector de
hotelería
Sector de
discoteca

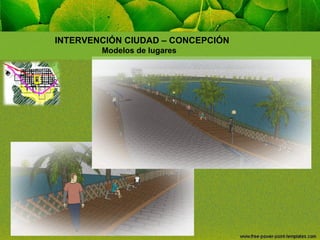

10. INTERVENCIÓN CIUDAD – CONCEPCIÓN
Modelos de lugares

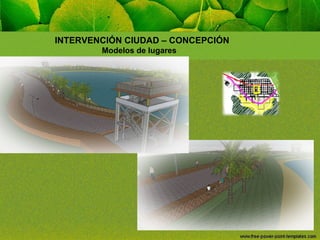

11. INTERVENCIÓN CIUDAD – CONCEPCIÓN
Modelos de lugares

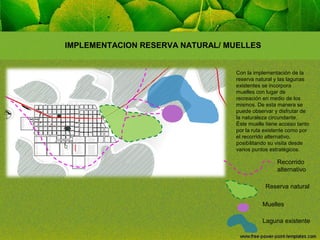

12. IMPLEMENTACION RESERVA NATURAL/ MUELLES
Con la implementación de la
reserva natural y las lagunas
existentes se incorpora
muelles con lugar de
recreación en medio de los
mismos. De esta manera se
puede observar y disfrutar de
la naturaleza circundante.
Éste muelle tiene acceso tanto
por la ruta existente como por
el recorrido alternativo,
posibilitando su visita desde
varios puntos estratégicos.
Recorrido
alternativo
Reserva natural
Muelles
Laguna existente

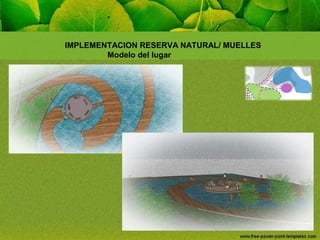

13. IMPLEMENTACION RESERVA NATURAL/ MUELLES
Modelo del lugar

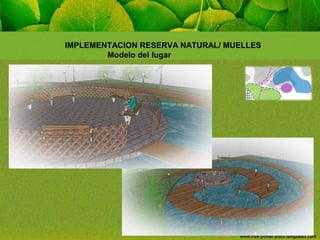

14. IMPLEMENTACION RESERVA NATURAL/ MUELLES
Modelo del lugar

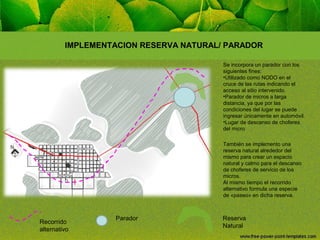

15. IMPLEMENTACION RESERVA NATURAL/ PARADOR
Se incorpora un parador con los
siguientes fines:
•Utilizado como NODO en el
cruce de las rutas indicando el
acceso al sitio intervenido.
•Parador de micros a larga
distancia, ya que por las
condiciones del lugar se puede
ingresar únicamente en automóvil.
•Lugar de descanso de choferes
del micro
También se implemento una
reserva natural alrededor del
mismo para crear un espacio
natural y calmo para el descanso
de choferes de servicio de los
micros.
Al mismo tiempo el recorrido
alternativo formula una especie
de «paseo» en dicha reserva.
Recorrido
alternativo
Parador
Reserva
Natural

16. IMPLEMENTACION RESERVA NATURAL/ PARADOR
Modelo del lugar

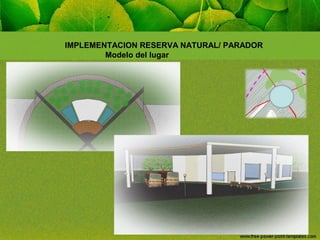

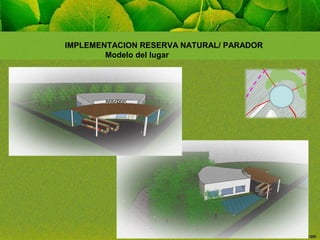

17. IMPLEMENTACION RESERVA NATURAL/ PARADOR
Modelo del lugar

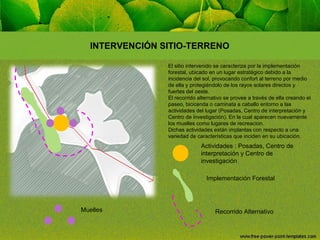

18. INTERVENCIÓN SITIO-TERRENO
El sitio intervenido se caracteriza por la implementación
forestal, ubicado en un lugar estratégico debido a la
incidencia del sol, provocando confort al terreno por medio
de ella y protegiéndolo de los rayos solares directos y
fuertes del oeste.
El recorrido alternativo se provee a través de ella creando el
paseo, bicicenda o caminata a caballo entorno a las
actividades del lugar (Posadas, Centro de interpretación y
Centro de investigación). En la cual aparecen nuevamente
los muelles como lugares de recreacion.
Dichas actividades están implantas con respecto a una
variedad de características que inciden en su ubicación.
Actividades : Posadas, Centro de
interpretación y Centro de
investigación
Implementación Forestal
Muelles
Recorrido Alternativo

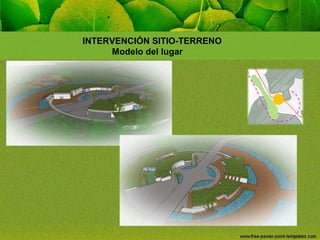

19. INTERVENCIÓN SITIO-TERRENO
Modelo del lugar

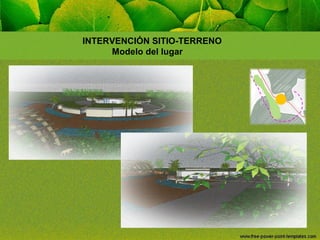

20. INTERVENCIÓN SITIO-TERRENO
Modelo del lugar

21. INTERVENCIÓN SITIO-TERRENO
Planimetría
Recorrido Alternativo, bicicenda, paseo a caballo
Partidos
Posadas
Centro de Interpretación
Centro de Investigación
Lugar de recreación
Anfiteatro

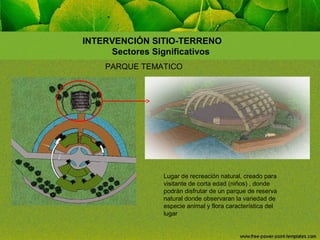

22. INTERVENCIÓN SITIO-TERRENO
Sectores Significativos
PARQUE TEMATICO
Lugar de recreación natural, creado para
visitante de corta edad (niños) , donde
podrán disfrutar de un parque de reserva
natural donde observaran la variedad de
especie animal y flora característica del
lugar

23. INTERVENCIÓN SITIO-TERRENO
Sectores Significativos
MUELLES
Se incorporo un conjunto de plataforma y
muelles como expansión en altura de los
Centro de Interpretación y de
Investigación, para una buena
observación de la naturaleza circundante

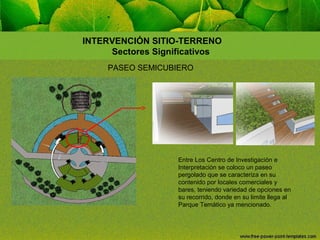

24. INTERVENCIÓN SITIO-TERRENO
Sectores Significativos
PASEO SEMICUBIERO
Entre Los Centro de Investigación e
Interpretación se coloco un paseo
pergolado que se caracteriza en su
contenido por locales comerciales y
bares, teniendo variedad de opciones en
su recorrido, donde en su limite llega al
Parque Temático ya mencionado.

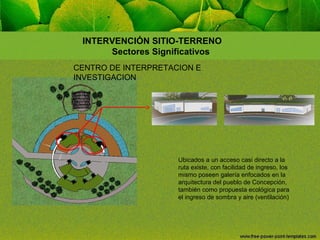

25. INTERVENCIÓN SITIO-TERRENO
Sectores Significativos
CENTRO DE INTERPRETACION E
INVESTIGACION
Ubicados a un acceso casi directo a la
ruta existe, con facilidad de ingreso, los
mismo poseen galería enfocados en la
arquitectura del pueblo de Concepción,
también como propuesta ecológica para
el ingreso de sombra y aire (ventilación)

26. INTERVENCIÓN SITIO-TERRENO
Sectores Significativos
ESTACIONAMIENTO
Ubicados a cada costado de cada una
de los sectores (posadas, cto de
investigación e interpretación) tanto
publica, como privada. Teniendo acceso
directo desde la ruta existente

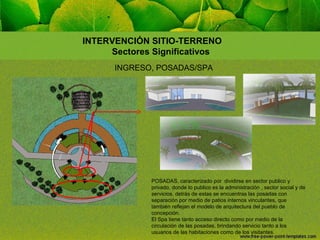

27. INTERVENCIÓN SITIO-TERRENO
Sectores Significativos
INGRESO, POSADAS/SPA
POSADAS, caracterizado por dividirse en sector publico y
privado, donde lo publico es la administración , sector social y de
servicios, detrás de estas se encuentras las posadas con
separación por medio de patios internos vinculantes, que
también reflejan el modelo de arquitectura del pueblo de
concepción.
El Spa tiene tanto acceso directo como por medio de la
circulación de las posadas, brindando servicio tanto a los
usuarios de las habitaciones como de los visitantes.

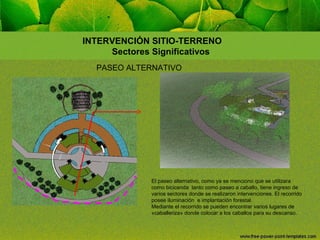

28. INTERVENCIÓN SITIO-TERRENO
Sectores Significativos
PASEO ALTERNATIVO
El paseo alternativo, como ya se menciono que se utilizara
como bicicenda tanto como paseo a caballo, tiene ingreso de
varios sectores donde se realizaron intervenciones. El recorrido
posee iluminación e implantación forestal.
Mediante el recorrido se pueden encontrar varios lugares de
«caballeriza» donde colocar a los caballos para su descanso.

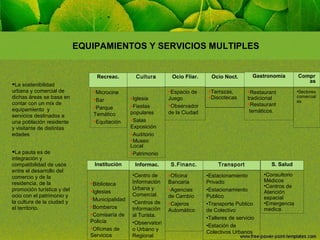

29. EQUIPAMIENTOS Y SERVICIOS MULTIPLES
Recreac.
•La sostenibilidad
urbana y comercial de
dichas áreas se basa en
contar con un mix de
equipamiento y
servicios destinados a
una población residente
y visitante de distintas
edades
•Microcine
•Bar
•Parque
•Iglesia
•Fiestas
Temático
•Equitación
populares
•Salas
Exposición
•Auditorio
•Museo
Local
•Patrimonio
Institución
Informac.
•La pauta es de
integración y
compatibilidad de usos
entre el desarrollo del
comercio y de la
residencia, de la
promoción turística y del
ocio con el patrimonio y
la cultura de la ciudad y
el territorio.
Cultura
•Biblioteca
•Iglesias
•Municipalidad
•Bomberos
•Comisaría de
Policía
•Oficinas de
Servicios
•Centro de
Información
Urbana y
Comercial.
•Centros de
Información
al Turista.
•Observatori
o Urbano y
Regional
Ocio Fliar.
Ocio Noct.
•Espacio de
•Terrazas,
•Discotecas
Juego
•Observador
de la Ciudad
S.Financ.
•Oficina
Bancaria
•Agencias
de Cambio
•Cajeros
Automático
Gastronomía
•Restaurant
tradicional
•Restaurant
temáticos.
Transport
•Estacionamiento
Privado
•Estacionamiento
Publico
•Transporte Publico
de Colectivo
•Talleres de servicio
•Estación de
Colectivos Urbanos
S. Salud
•Consultorio
Médicos
•Centros de
Atención
espacial
•Emergencia
medica.
Compr
as
•Sectores
comercial
es.

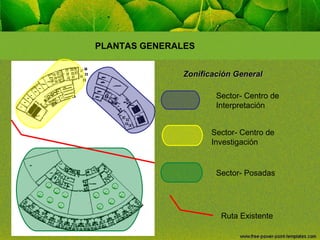

30. PLANTAS GENERALES
Zonificación General
Sector- Centro de
Interpretación
Sector- Centro de
Investigación
Sector- Posadas
Ruta Existente

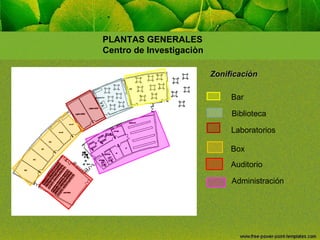

31. PLANTAS GENERALES
Centro de Investigaciòn
Zonificación
Bar
Biblioteca
Laboratorios
Box
Auditorio
Administración

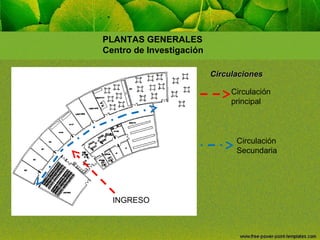

32. PLANTAS GENERALES
Centro de Investigación
Circulaciones
Circulación
principal
Circulación
Secundaria
INGRESO

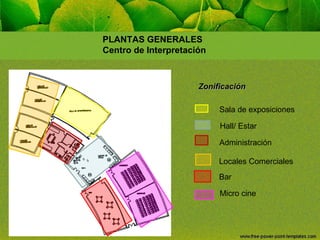

33. PLANTAS GENERALES
Centro de Interpretación
Zonificación
Sala de exposiciones
Hall/ Estar
Administración
Locales Comerciales
Bar
Micro cine

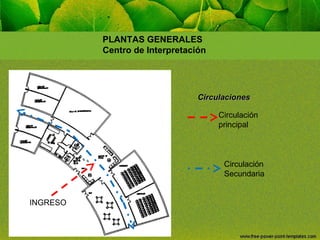

34. PLANTAS GENERALES
Centro de Interpretación
Circulaciones
Circulación
principal
Circulación
Secundaria
INGRESO

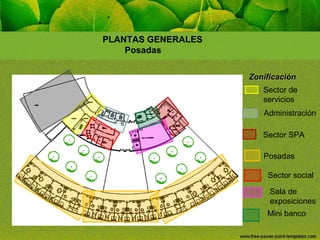

35. PLANTAS GENERALES
Posadas
Zonificación
Sector de
servicios
Administración
Sector SPA
Posadas
Sector social
Sala de
exposiciones
Mini banco

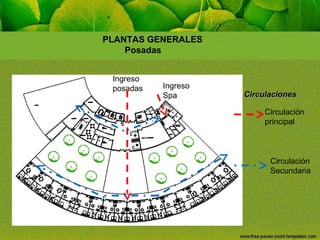

36. PLANTAS GENERALES
Posadas
Ingreso
posadas
Ingreso
Spa
Circulaciones
Circulación
principal
Circulación
Secundaria

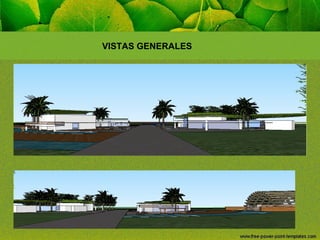

37. VISTAS GENERALES

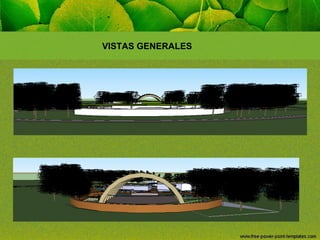

38. VISTAS GENERALES

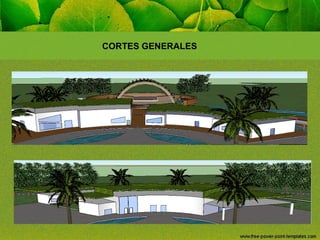

39. CORTES GENERALES

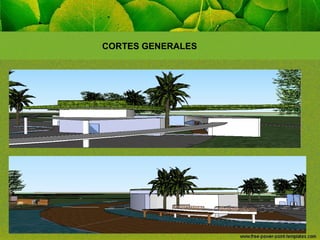

40. CORTES GENERALES

41. ADECUACION ECOLOGICA
Techo Verde
Los techos verdes optimizan el aislamiento térmico, el almacenamiento de calor del edificio, y su
aislamiento acústico. Además son considerados, a largo plazo, más económicos que las cubiertas
convencionales .
Los techos ajardinados conducen, en esencia, a una construcción ecológica y económica. Como
se señala a continuación:
disminuyen las superficies pavimentadas,
producen oxígeno y absorben CO2,
filtran las partículas de polvo y suciedad del aire y absorben las partículas nocivas,
evitan el recalentamiento de los techos y con ello disminuyen los remolinos de polvo,
reducen las variaciones de temperatura del ciclo día – noche y
disminuyen las variaciones de humedad en el aire.

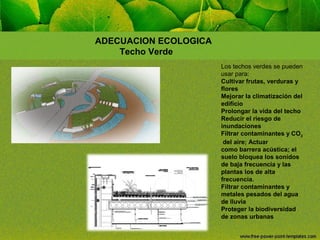

42. ADECUACION ECOLOGICA
Techo Verde
Los techos verdes se pueden
usar para:
Cultivar frutas, verduras y
flores
Mejorar la climatización del
edificio
Prolongar la vida del techo
Reducir el riesgo de
inundaciones
Filtrar contaminantes y CO2
del aire; Actuar
como barrera acústica; el
suelo bloquea los sonidos
de baja frecuencia y las
plantas los de alta
frecuencia.
Filtrar contaminantes y
metales pesados del agua
de lluvia
Proteger la biodiversidad
de zonas urbanas

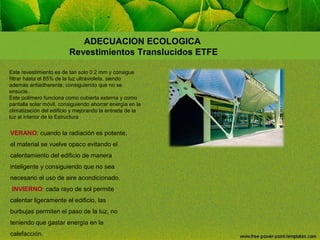

43. ADECUACION ECOLOGICA
Revestimientos Translucidos ETFE
Este revestimiento es de tan solo 0.2 mm y consigue
filtrar hasta el 85% de la luz ultravioleta, siendo
además antiadherente, consiguiendo que no se
ensucie.
Este polímero funciona como cubierta externa y como
pantalla solar móvil, consiguiendo ahorrar energía en la
climatización del edificio y mejorando la entrada de la
luz al interior de la Estructura
VERANO: cuando la radiación es potente,
el material se vuelve opaco evitando el
calentamiento del edificio de manera
inteligente y consiguiendo que no sea
necesario el uso de aire acondicionado.
INVIERNO: cada rayo de sol permite
calentar ligeramente el edificio, las
burbujas permiten el paso de la luz, no
teniendo que gastar energía en la
calefacción.

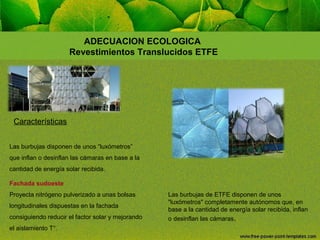

44. ADECUACION ECOLOGICA
Revestimientos Translucidos ETFE
Características
Las burbujas disponen de unos “luxómetros”
que inflan o desinflan las cámaras en base a la
cantidad de energía solar recibida.
Fachada sudoeste
Proyecta nitrógeno pulverizado a unas bolsas
longitudinales dispuestas en la fachada
consiguiendo reducir el factor solar y mejorando
el aislamiento T°.
Las burbujas de ETFE disponen de unos
"luxómetros" completamente autónomos que, en
base a la cantidad de energía solar recibida, inflan
o desinflan las cámaras.

45. ADECUACION ECOLOGICA
FARO con lumiLED´s y panel solar
Luz de calle solar que se sirven la energía solar como
la alimentación para las iluminaciones de las calles
durante la noche, está diseñado integrando la
columna y células solares, tiene la capacidad de anti
viento y antigranizo, se aprovecha las líneas de la
tecnología de control de microordenador por tiempo y
luz, y recarga y descarga inteligente de la corriente en
el interior. El presente producto se aprovecha del
diseño de fuente luminosa de alto rendimiento, que
tiene las ventajas como alto brillo, ahorro enérgico y
medioambiente, fácil por montaje, servicios estables,
sin montar cables, sin consumir energía general,
control automático de encendido y apagado, larga vida
de uso etc. se sirve principalmente para las
iluminaciones de vialidades urbanas, comunas, patios,
chaletes, polígono industrial, zona de turismo,
jardinería etc.

46. PROGRAMA ARQUITECTONICO

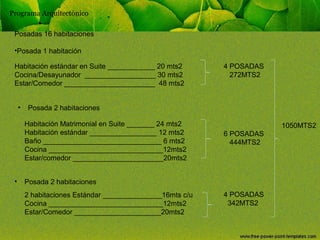

47. Programa Arquitectónico
Posadas 16 habitaciones
•Posada 1 habitación
Habitación estándar en Suite ____________ 20 mts2
Cocina/Desayunador __________________ 30 mts2
Estar/Comedor _______________________ 48 mts2
•
Posada 2 habitaciones
Habitación Matrimonial en Suite _______ 24 mts2
Habitación estándar _________________ 12 mts2
Baño ______________________________ 6 mts2
Cocina _____________________________12mts2
Estar/comedor _______________________20mts2
•
4 POSADAS
272MTS2
1050MTS2
6 POSADAS
444MTS2
Posada 2 habitaciones
2 habitaciones Estándar _______________16mts c/u
Cocina _____________________________12mts2
Estar/Comedor ______________________20mts2
4 POSADAS
342MTS2

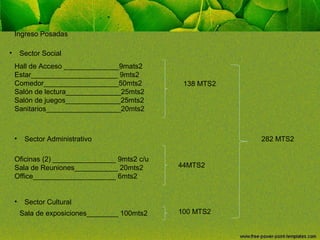

48. Ingreso Posadas
•
Sector Social
Hall de Acceso ______________9mats2
Estar______________________ 9mts2
Comedor___________________50mts2
Salón de lectura______________25mts2
Salón de juegos______________25mts2
Sanitarios___________________20mts2
•
Sector Administrativo
Oficinas (2) ________________ 9mts2 c/u
Sala de Reuniones___________ 20mts2
Office_____________________ 6mts2
•
138 MTS2
282 MTS2
44MTS2
Sector Cultural
Sala de exposiciones________ 100mts2
100 MTS2

49. Ingreso Posadas
•
Sector de Servicios
Cocina ___________ 30mts2
Despensa_________ 10mts2
Lavadero__________15mts2
Tendedero_________10mts2
Deposito___________50mts2
•
115 MTS2
Spa
Recepción/Espera______9mts2
Sauna________________9mts2
Sala de masajes________15mts2
Sanitarios_____________9mts2
Ducha/cambiador______12mts2 c/u
613 MTS2
66 MTS2
432 MTS2

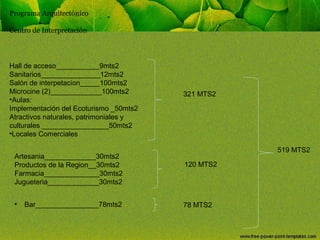

50. Programa Arquitectónico
Centro de Interpretación
Hall de acceso___________9mts2
Sanitarios_______________12mts2
Salón de interpetacion_____100mts2
Microcine (2)_____________100mts2
•Aulas:
Implementación del Ecoturismo _50mts2
Atractivos naturales, patrimoniales y
culturales _________________50mts2
•Locales Comerciales
Artesania_____________30mts2
Productos de la Region__30mts2
Farmacia______________30mts2
Jugueteria_____________30mts2
•
Bar________________78mts2
321 MTS2
519 MTS2
120 MTS2
78 MTS2

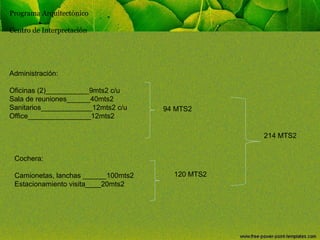

51. Programa Arquitectónico
Centro de Interpretación
Administración:
Oficinas (2)___________9mts2 c/u
Sala de reuniones______40mts2
Sanitarios_____________12mts2 c/u
Office________________12mts2
94 MTS2
214 MTS2
Cochera:
Camionetas, lanchas ______100mts2
Estacionamiento visita____20mts2
120 MTS2

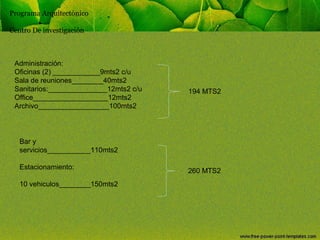

52. Programa Arquitectónico
Centro De investigación
Administración:
Oficinas (2) ____________9mts2 c/u
Sala de reuniones________40mts2
Sanitarios:_______________12mts2 c/u
Office___________________12mts2
Archivo__________________100mts2
194 MTS2
Bar y
servicios___________110mts2
Estacionamiento:
10 vehiculos________150mts2
260 MTS2

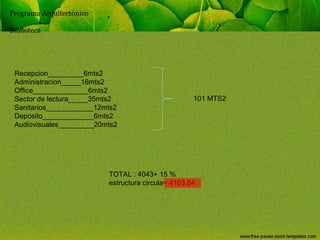

53. Programa Arquitectónico
Biblioteca
Recepcion_________6mts2
Administracion_____16mts2
Office______________6mts2
Sector de lectura_____35mts2
Sanitarios____________12mts2
Deposito_____________6mts2
Audiovisuales_________20mts2
101 MTS2
TOTAL : 4043+ 15 %
estructura circula= 4103,64
