1) El documento describe los componentes y objetivos de un BHA (Bottom Hole Assembly), incluyendo la definición de BHA, HWDP y cómo afectan la trayectoria del pozo. 2) Explica cómo un solo estabilizador puede controlar la fuerza lateral al moverlo cerca o lejos de los bits, creando efectos de fulcro o péndulo. 3) Recomienda usar el mínimo número de estabilizadores y collares de perforación para controlar la trayectoria del pozo de manera efectiva.

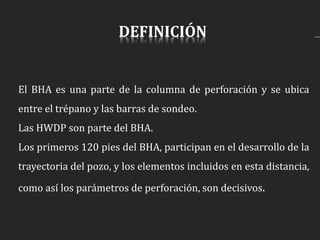

1. DEFINICIÓN
El BHA es una parte de la columna de perforación y se ubica
entre el trépano y las barras de sondeo.
Las HWDP son parte del BHA.
Los primeros 120 pies del BHA, participan en el desarrollo de la
trayectoria del pozo, y los elementos incluidos en esta distancia,
como así los parámetros de perforación, son decisivos.

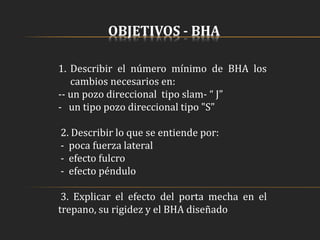

2. OBJETIVOS - BHA
1. Describir el número mínimo de BHA los
cambios necesarios en:
-- un pozo direccional tipo slam- “ J”
- un tipo pozo direccional tipo "S"
2. Describir lo que se entiende por:
- poca fuerza lateral
- efecto fulcro
- efecto péndulo
3. Explicar el efecto del porta mecha en el
trepano, su rigidez y el BHA diseñado

3. OBJETIVOS DE UN BHA
 4. Explicar por qué es aconsejable el número mínimo de DC y de los
estabilizadores BHA en un direccional
 5. Describir el efecto de un Drill collar short cerca del estabilizador
en:
 - BHA Decreciente
 - BHA Creciente
 6. Analizar por qué una trocha en segundo se utiliza en un bloqueo
de la sección tangente del BHA

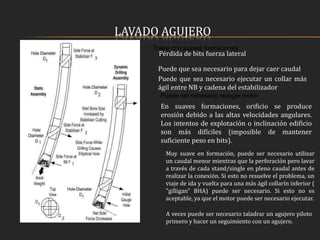

 7. Describir el efecto del agujero lavado sartas de comportamiento

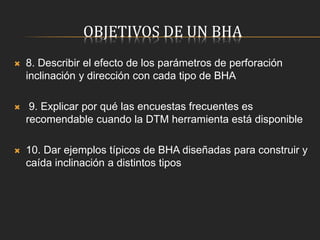

4. OBJETIVOS DE UN BHA
 8. Describir el efecto de los parámetros de perforación
inclinación y dirección con cada tipo de BHA
 9. Explicar por qué las encuestas frecuentes es
recomendable cuando la DTM herramienta está disponible
 10. Dar ejemplos típicos de BHA diseñadas para construir y
caída inclinación a distintos tipos

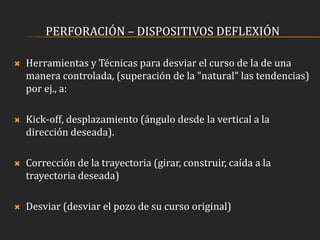

5. PERFORACIÓN – DISPOSITIVOS DEFLEXIÓN
 Herramientas y Técnicas para desviar el curso de la de una
manera controlada, (superación de la "natural" las tendencias)
por ej., a:
 Kick-off, desplazamiento (ángulo desde la vertical a la
dirección deseada).
 Corrección de la trayectoria (girar, construir, caída a la
trayectoria deseada)
 Desviar (desviar el pozo de su curso original)

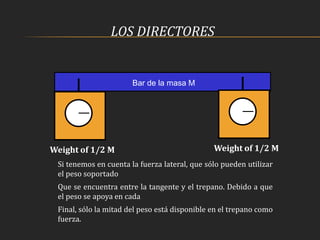

6. LOS DIRECTORES
Weight of 1/2 M Weight of 1/2 M
Bar de la masa M
Si tenemos en cuenta la fuerza lateral, que sólo pueden utilizar
el peso soportado
Que se encuentra entre la tangente y el trepano. Debido a que
el peso se apoya en cada
Final, sólo la mitad del peso está disponible en el trepano como
fuerza.

7. FUERZA LATERAL
Las fuerzas que actúan sobre un
poco de fuerzas laterales
inclinados agujero con cero WOB

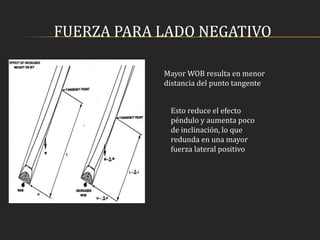

8. FUERZA PARA LADO NEGATIVO
Mayor WOB resulta en menor
distancia del punto tangente
Esto reduce el efecto
péndulo y aumenta poco
de inclinación, lo que
redunda en una mayor
fuerza lateral positivo

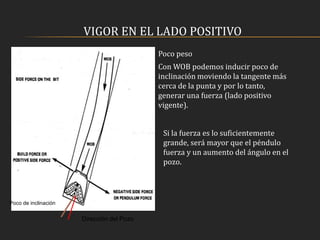

9. VIGOR EN EL LADO POSITIVO
Poco peso
Con WOB podemos inducir poco de
inclinación moviendo la tangente más
cerca de la punta y por lo tanto,
generar una fuerza (lado positivo
vigente).
Dirección del Pozo
Poco de inclinación
Si la fuerza es lo suficientemente
grande, será mayor que el péndulo
fuerza y un aumento del ángulo en el
pozo.

10. RIGIDEZ - BHA COMO UN CILINDRO HUECO
Coeficiente de rigidez = E x I
Donde:
E = módulo de Young (lb/pulg2)
I = Momento de inercia (pulg4)
Momento de Inercia
I = Pi x (OD4 - ID4) ÷ 64
OD = outside diameter
ID = inside diameter

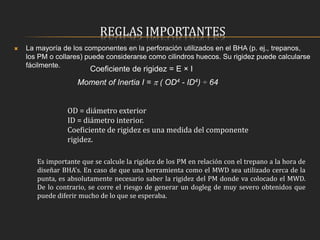

11. REGLAS IMPORTANTES
 La mayoría de los componentes en la perforación utilizados en el BHA (p. ej., trepanos,
los PM o collares) puede considerarse como cilindros huecos. Su rigidez puede calcularse
fácilmente.
Coeficiente de rigidez = E × I
Moment of Inertia I =  ( OD4 - ID4) ÷ 64
OD = diámetro exterior
ID = diámetro interior.
Coeficiente de rigidez es una medida del componente
rigidez.
Es importante que se calcule la rigidez de los PM en relación con el trepano a la hora de
diseñar BHA's. En caso de que una herramienta como el MWD sea utilizado cerca de la
punta, es absolutamente necesario saber la rigidez del PM donde va colocado el MWD.
De lo contrario, se corre el riesgo de generar un dogleg de muy severo obtenidos que
puede diferir mucho de lo que se esperaba.

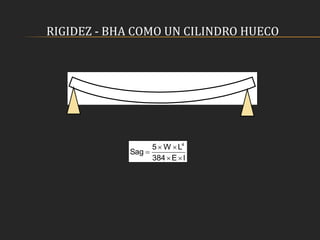

12. RIGIDEZ - BHA COMO UN CILINDRO HUECO
IE384
LW5
Sag
4




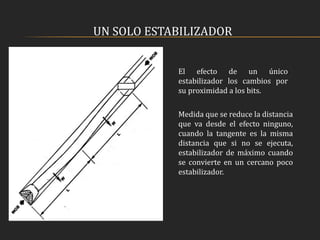

13. UN SOLO ESTABILIZADOR
El efecto de un único
estabilizador los cambios por
su proximidad a los bits.
Medida que se reduce la distancia
que va desde el efecto ninguno,
cuando la tangente es la misma
distancia que si no se ejecuta,
estabilizador de máximo cuando
se convierte en un cercano poco
estabilizador.

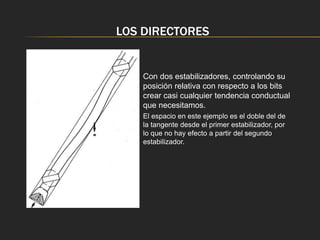

14. LOS DIRECTORES
Con dos estabilizadores, controlando su
posición relativa con respecto a los bits
crear casi cualquier tendencia conductual
que necesitamos.
El espacio en este ejemplo es el doble del de
la tangente desde el primer estabilizador, por
lo que no hay efecto a partir del segundo
estabilizador.

15. PRINCIPIOS DE ROTARY BHA
El BHA afecta trayectoria del pozo . El
diseño de BHA puede variar de muy
simple (trépanos, PM, barras de
perforación) a una complicada

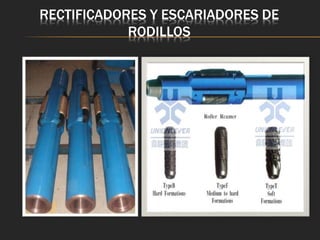

conexión (bit, shock, rectificadores de
rodillos, los estabilizadores PM no
magnético, cruzadores de diámetros
subs, subs extensión, jarras, peso
pesado tubo de perforación y tubería
de perforación).

16. BHA FUERZA LATERAL
BHA la causa una fuerza
lateral en el bit que hace que
el bit build, gota o celebrar
ángulo
Todos BHA causa una fuerza lateral
en el que lleva a un aumento en el
agujero inclinación (positiva fuerza
lateral - fulcro), ningún cambio de
inclinación (neto de cero fuerza
lateral - Cierre BHA) o la caída de
inclinación (lado negativo fuerza -
efecto péndulo). Por otra parte, los
cambios en el agujero (poco a pie)
puede ser minimizada o aumento de
rotary BHA y taladrados.

17. PUNTO NEUTRO (POZO VERTICAL)
Es el punto en que la cadena de las
transiciones de la tensión de compresión
Debe quedar en el el BHA
Drill Collars y HWDP recogido para asegurar
suficiente peso disponible
Antes de que el BHA sea diseñado, un cálculo
del peso máximo de bits (WOB) que serán
necesarios. Esto dependerá de la especificación
y poco en la formación. Para llegar al fondo, la
WOB aplica en realidad dependerá también de
la BHA respuesta direccional. EL BHA debe ser
recogido que tiene una disposición WOB
adecuados a la situación dada. El número de
anillos debe mantenerse al mínimo. HWDP se
utiliza para proporcionar al resto de los cursos.

18. PUNTO NEUTRO EN POZO INCLINADO
Para un pozo inclinado la inclinación
se debe tener en cuenta.
Para un pozo a 45° sólo el 71% de BHA
peso está disponible en el aire.
En pozos desviados, la inclinación
debe tener en cuenta en el cálculo de
WOB. Disponible WOB = (Peso flote
BHA) × cos (inclinación) Por lo tanto,
en un bien que una inclinación de 45
O, el BHA peso disponible en WOB es
sólo el 71% de que si el bien se
vertical.

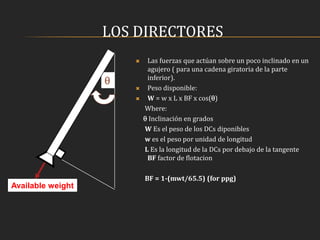

19. LOS DIRECTORES
 Las fuerzas que actúan sobre un poco inclinado en un
agujero ( para una cadena giratoria de la parte
inferior).
 Peso disponible:
 W = w x L x BF x cos()
Where:
 Inclinación en grados
W Es el peso de los DCs diponibles
w es el peso por unidad de longitud
L Es la longitud de la DCs por debajo de la tangente
BF factor de flotacion
BF = 1-(mwt/65.5) (for ppg)
Available weight


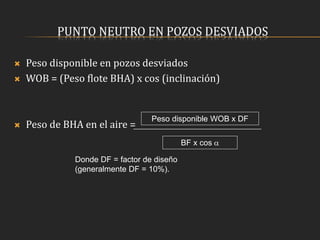

20. PUNTO NEUTRO EN POZOS DESVIADOS
 Peso disponible en pozos desviados
 WOB = (Peso flote BHA) x cos (inclinación)
 Peso de BHA en el aire =
Peso disponible WOB x DF
BF x cos a
Donde DF = factor de diseño
(generalmente DF = 10%).

21. REGLA DE ORO
 Las Bs de perforación no debe funcionar en compresión en un
pozo horizontal. Para asegurarse de que la Bs de perforación
está siempre en tensión, el punto neutro debe estar en la
HWDP o en el DC's. Obviamente, la reducción del WOB, el más
cercano al PN. Por lo tanto, la BHA deberá ser diseñado para
tener en cuenta el peor de los casos es decir, cuando es
máximo el WOB. Un factor de seguridad (SF) se utiliza, si
resulta práctico, en el cálculo de la BHA peso requerido. Esto
es generalmente 10 %. UN trepano cónico cadena puede ser
utilizado.

22. ESTABILIZACIÓN
construir,
Build Hold Drop Drop
Colocación del estabilizador y la resultante fuerzas laterales

23. ENSAMBLE DESLIZABLE – FUERZA PÉNDULO
Si WOB = 0, sólo se aplica fuerza péndulo
(lado negativo) El péndulo fuerza máx. de
bits está dada por:
H = (Wc x L x BC x sinI) ÷ 2
Donde:
L = Tangency length
BC = Buoyancy Factor
Wc = Weight of collar in air (lbs/ft)
I = Inclination
Si WOB se aplica un fuerza de curvatura es
positiva. Tangencia punto se mueve más
cerca de la punta y efecto péndulo disminuye
Con cero peso en bits, un lado negativo
(péndulo) sólo se aplica. La fuerza máxima
del péndulo en el bit está dada por: H =
(Wc.L. BC.sini) ]]>÷

24. BHA CON UN SOLO ESTABILIZADOR
Los estabilizadores se aproxima al punto de
tangencia los cambios.
Hay un punto de vista negativo fuerza máxima.
Mover el estabilizador más al poco reduce fuerza
lateral.
Al final llegará a un punto cero de fuerza lateral.
El resultado será más estrecha del estabilizador en
el lado positivo, por encima del collar
estabilizador curvas forzando el bit hacia arriba -
fulcro.
Aumento de WOB, aumento de tasa de desarrollo
El más ágil el collar por encima del estabilizador
cuanto mayor sea la tasa de desarrollo

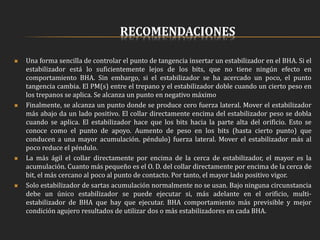

25. RECOMENDACIONES
 Una forma sencilla de controlar el punto de tangencia insertar un estabilizador en el BHA. Si el
estabilizador está lo suficientemente lejos de los bits, que no tiene ningún efecto en
comportamiento BHA. Sin embargo, si el estabilizador se ha acercado un poco, el punto
tangencia cambia. El PM(s) entre el trepano y el estabilizador doble cuando un cierto peso en
los trepanos se aplica. Se alcanza un punto en negativo máximo
 Finalmente, se alcanza un punto donde se produce cero fuerza lateral. Mover el estabilizador
más abajo da un lado positivo. El collar directamente encima del estabilizador peso se dobla
cuando se aplica. El estabilizador hace que los bits hacia la parte alta del orificio. Esto se
conoce como el punto de apoyo. Aumento de peso en los bits (hasta cierto punto) que
conducen a una mayor acumulación. péndulo) fuerza lateral. Mover el estabilizador más al
poco reduce el péndulo.
 La más ágil el collar directamente por encima de la cerca de estabilizador, el mayor es la
acumulación. Cuanto más pequeño es el O. D. del collar directamente por encima de la cerca de
bit, el más cercano al poco al punto de contacto. Por tanto, el mayor lado positivo vigor.
 Solo estabilizador de sartas acumulación normalmente no se usan. Bajo ninguna circunstancia
debe un único estabilizador se puede ejecutar si, más adelante en el orificio, multi-
estabilizador de BHA que hay que ejecutar. BHA comportamiento más previsible y mejor
condición agujero resultados de utilizar dos o más estabilizadores en cada BHA.

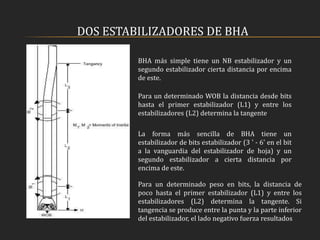

26. DOS ESTABILIZADORES DE BHA
BHA más simple tiene un NB estabilizador y un
segundo estabilizador cierta distancia por encima
de este.
Para un determinado WOB la distancia desde bits
hasta el primer estabilizador (L1) y entre los
estabilizadores (L2) determina la tangente.
La forma más sencilla de BHA tiene un
estabilizador de bits estabilizador (3 ' - 6' en el bit
a la vanguardia del estabilizador de hoja) y un
segundo estabilizador a cierta distancia por
encima de este.
Para un determinado peso en bits, la distancia de
poco hasta el primer estabilizador (L1) y entre los
estabilizadores (L2) determina la tangente. Si
tangencia se produce entre la punta y la parte inferior
del estabilizador, el lado negativo fuerza resultados

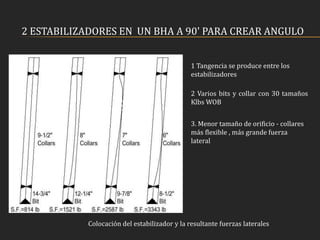

27. 2 ESTABILIZADORES EN UN BHA A 90' PARA CREAR ANGULO
1 Tangencia se produce entre los
estabilizadores
2 Varios bits y collar con 30 tamaños
Klbs WOB
3. Menor tamaño de orificio - collares
más flexible , más grande fuerza
lateral
Colocación del estabilizador y la resultante fuerzas laterales

28. EFECTOS DE WOB
¿Cuál es el efecto de la creciente WOB?
- un crecimiento del BHA
- una caída del BHA
¿Cuáles son los límites?
Ubicación del estabilizador y la resultante
fuerzas laterales

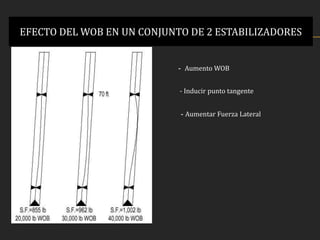

29. EFECTO DEL WOB EN UN CONJUNTO DE 2 ESTABILIZADORES
- Aumento WOB
- Inducir punto tangente
- Aumentar Fuerza Lateral

30. MULTI-ESTABILIZADORESEN UN BHA
Inclinación del pozo
Inclinación versus cuso de 2 o 3 estabilizadores en el BHA
Grafica de la poca
inclinación lateral con el
uso de 2 o 3
estabilizadores en los
BHA's.

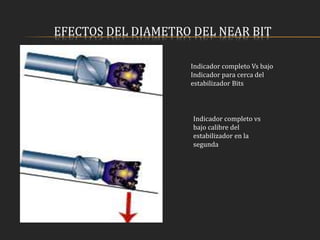

31. EFECTOS DEL DIAMETRO DEL NEAR BIT
Indicador completo Vs bajo
Indicador para cerca del
estabilizador Bits
Indicador completo vs
bajo calibre del
estabilizador en la
segunda

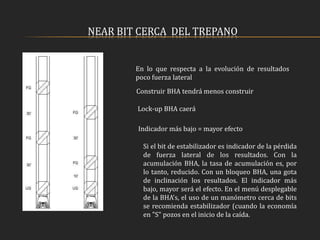

32. NEAR BIT CERCA DEL TREPANO
En lo que respecta a la evolución de resultados
poco fuerza lateral
Construir BHA tendrá menos construir
Lock-up BHA caerá
Indicador más bajo = mayor efecto
Si el bit de estabilizador es indicador de la pérdida
de fuerza lateral de los resultados. Con la
acumulación BHA, la tasa de acumulación es, por
lo tanto, reducido. Con un bloqueo BHA, una gota
de inclinación los resultados. El indicador más
bajo, mayor será el efecto. En el menú desplegable
de la BHA's, el uso de un manómetro cerca de bits
se recomienda estabilizador (cuando la economía
en "S" pozos en el inicio de la caída.

33. EFECTOS DEL AGUJERO CALIBRADOR
Efecto de agujero: un
edificio BHA un
cuentagotas BHA

34. LAVADO AGUJERO
Tratar con suaves formaciones
Pérdida de bits fuerza lateral
Puede que sea necesario para dejar caer caudal
Puede que sea necesario ejecutar un collar más
ágil entre NB y cadena del estabilizador
Puede ser necesario recoger motor
En suaves formaciones, orificio se produce
erosión debido a las altas velocidades angulares.
Los intentos de explotación o inclinación edificio
son más difíciles (imposible de mantener
suficiente peso en bits).
Muy suave en formación, puede ser necesario utilizar
un caudal menor mientras que la perforación pero lavar
a través de cada stand/single en pleno caudal antes de
realizar la conexión. Si esto no resuelve el problema, un
viaje de ida y vuelta para una más ágil collarín inferior (
"gilligan" BHA) puede ser necesario. Si esto no es
aceptable, ya que el motor puede ser necesario ejecutar.
A veces puede ser necesario taladrar un agujero piloto
primero y hacer un seguimiento con un agujero.

35. BHA´S PARA UN USO OPTIMO EN EL POZO
Ejemplos de uso común para la construcción BHA de la inclinación. Las tasas
de generación de la orden de 5 ° / 100" y superior son posibles con BHA N° 9,
en función de la geología, inclinación, diámetro del orificio, collar de diámetro
y taladrados.
BHA n° 3 se utiliza como un ligero y mediano edificio asamblea, dependiendo
de cuánto de medir el estabilizador es medio y cómo responde a peso el BHA.
Para cualquier acumulación BHA, la casi-bit estabilizador tiene que estar
cerca de todo. Cuanto más pequeño es el tamaño del orificio, la más crítica se
convierte.
La tasa de aumento de inclinación (acumulación, en ° / 100 ') es muy
importante. La seguridad es máxima (5 ° / 100 ' ). Si el tipo de curvatura
del pozo es alta y se produce a poca profundidad, los principales
puestos en la curva que tenemos por delante. Si la curva es mayúscula,
la carcasa puede desgastarse debido a que la parte inferior del orificio
se taladra. Este desgaste es causada por la rotación del tubo de la
tensión más allá de la zona de alta curvatura .
Es importante ser consciente de la cliente límite aceptable para la
acumulación. La rigidez de un taladro collar aumenta como RPM es
mayor. Esto lleva a una reducción de acumulación.
Como el orificio inclinación aumenta, se vuelve más fácil de
construir. Por lo tanto, cuando MWD está disponible, es
recomendable cada solo durante la fase de acumulación. Esto
permite que el DD para evitar hoyo número innecesario y no
deseado. Poco peso puede ser necesario reducir y/o escariado
iniciado en caso de que dicha tasa aceleración de la acumulación se
produce.

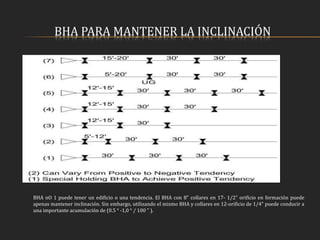

36. BHA PARA MANTENER LA INCLINACIÓN
BHA nO 1 puede tener un edificio o una tendencia. El BHA con 8" collares en 17- 1/2" orificio en formación puede
apenas mantener inclinación. Sin embargo, utilizando el mismo BHA y collares en 12-orificio de 1/4" puede conducir a
una importante acumulación de (0.5 ° -1,0 ° / 100 " ).

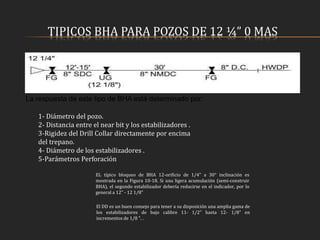

37. TIPICOS BHA PARA POZOS DE 12 ¼” 0 MAS
La respuesta de este tipo de BHA está determinado por:
1- Diámetro del pozo.
2- Distancia entre el near bit y los estabilizadores .
3-Rigidez del Drill Collar directamente por encima
del trepano.
4- Diámetro de los estabilizadores .
5-Parámetros Perforación
EL típico bloqueo de BHA 12-orificio de 1/4" a 30° inclinación es
mostrada en la Figura 10-18. Si una ligera acumulación (semi-construir
BHA), el segundo estabilizador debería reducirse en el indicador, por lo
general a 12" - 12 1/8"
El DD es un buen consejo para tener a su disposición una amplia gama de
los estabilizadores de bajo calibre 11- 1/2" hasta 12- 1/8" en
incrementos de 1/8 ". .

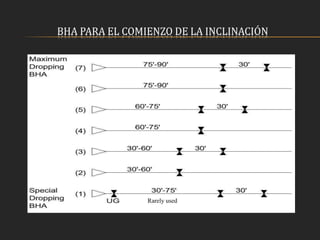

38. BHA PARA EL COMIENZO DE LA INCLINACIÓN
Rarely used

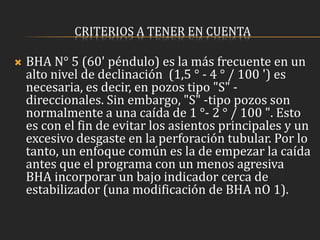

39. CRITERIOS A TENER EN CUENTA
 BHA N° 5 (60' péndulo) es la más frecuente en un
alto nivel de declinación (1,5 ° - 4 ° / 100 ') es
necesaria, es decir, en pozos tipo "S" -
direccionales. Sin embargo, "S" -tipo pozos son
normalmente a una caída de 1 °- 2 ° / 100 ". Esto
es con el fin de evitar los asientos principales y un
excesivo desgaste en la perforación tubular. Por lo
tanto, un enfoque común es la de empezar la caída
antes que el programa con un menos agresiva
BHA incorporar un bajo indicador cerca de
estabilizador (una modificación de BHA nO 1).

40. BHA SEMI-DROP
- Es un diseño de BHA que incorpora un indicador cerca del trepano
Un diseño de BHA incorporando un indicador cerca de poco es
conocido como un semi-drop BHA. Este tipo de BHA se utiliza a
menudo en oblicuo pozos donde el DD es "por encima de la línea" y
quiere dejar caer en el destino con una bonita caída lenta tasa de
(normalmente 0,1 ° -0,5 ° / 100 " ). La caída de la tasa de crecimiento es
determinada por la cantidad en la cerca de bits. Parte del arte de la DD
es para elegir el correcto calibre estabilizador en una situación dada.
Experiencia de la impresión offset pozos es indispensable.

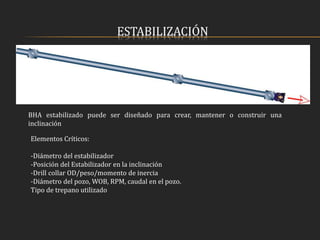

41. ESTABILIZACIÓN
BHA estabilizado puede ser diseñado para crear, mantener o construir una
inclinación
Elementos Críticos:
-Diámetro del estabilizador
-Posición del Estabilizador en la inclinación
-Drill collar OD/peso/momento de inercia
-Diámetro del pozo, WOB, RPM, caudal en el pozo.
Tipo de trepano utilizado

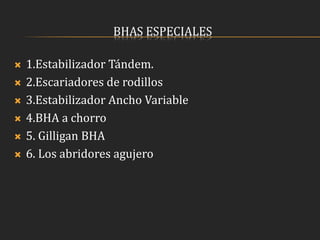

42. BHAS ESPECIALES
 1.Estabilizador Tándem.
 2.Escariadores de rodillos
 3.Estabilizador Ancho Variable
 4.BHA a chorro
 5. Gilligan BHA
 6. Los abridores agujero

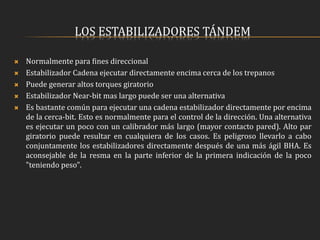

43. LOS ESTABILIZADORES TÁNDEM
 Normalmente para fines direccional
 Estabilizador Cadena ejecutar directamente encima cerca de los trepanos
 Puede generar altos torques giratorio
 Estabilizador Near-bit mas largo puede ser una alternativa
 Es bastante común para ejecutar una cadena estabilizador directamente por encima
de la cerca-bit. Esto es normalmente para el control de la dirección. Una alternativa
es ejecutar un poco con un calibrador más largo (mayor contacto pared). Alto par
giratorio puede resultar en cualquiera de los casos. Es peligroso llevarlo a cabo
conjuntamente los estabilizadores directamente después de una más ágil BHA. Es
aconsejable de la resma en la parte inferior de la primera indicación de la poco
"teniendo peso".

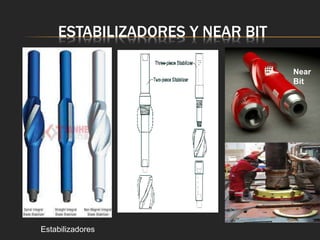

44. ESTABILIZADORES Y NEAR BIT
Estabilizadores
Near
Bit

45. RECTIFICADORES Y ESCARIADORES DE
RODILLOS
