Binder de estructuras monofasicas
Este documento proporciona listas de materiales y sustitutos para varios tipos de estructuras en redes aéreas de distribución de 13.8 kV y 7.96 kV monofásicas. Incluye abrazaderas, aisladores, grapas, pernos y conductores requeridos para estructuras como banderas, doble retención, angulares y centradas. También especifica cantidades necesarias de cada material.
Binder de estructuras monofasicas

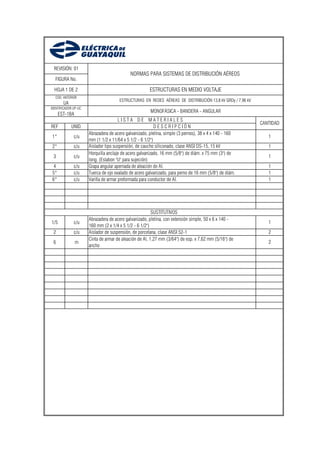

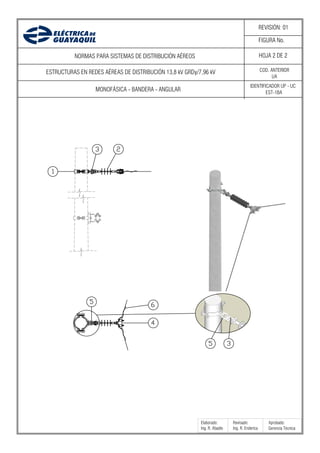

- 1. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UA IDENTIFICADOR UP-UC MONOFÁSICA - BANDERA - ANGULAR EST-1BA LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN Abrazadera de acero galvanizado, pletina, simple (3 pernos), 38 x 4 x 140 - 160 1* c/u 1 mm (1 1/2 x 11/64 x 5 1/2 - 6 1/2") 2* c/u Aislador tipo suspensión, de caucho siliconado, clase ANSI DS-15, 15 kV 1 Horquilla anclaje de acero galvanizado, 16 mm (5/8") de diám. x 75 mm (3") de 3 c/u 1 long. (Eslabon "U" para sujeción) 4 c/u Grapa angular apernada de aleación de Al. 1 5* c/u Tuerca de ojo ovalado de acero galvanizado, para perno de 16 mm (5/8") de diám. 1 6* c/u Varilla de armar preformada para conductor de Al. 1 SUSTITUTIVOS Abrazadera de acero galvanizado, pletina, con extensión simple, 50 x 6 x 140 - 1/5 c/u 1 160 mm (2 x 1/4 x 5 1/2 - 6 1/2") 2 c/u Aislador de suspensión, de porcelana, clase ANSI 52-1 2 Cinta de armar de aleación de Al, 1,27 mm (3/64") de esp. x 7,62 mm (5/16") de 6 m 2 ancho

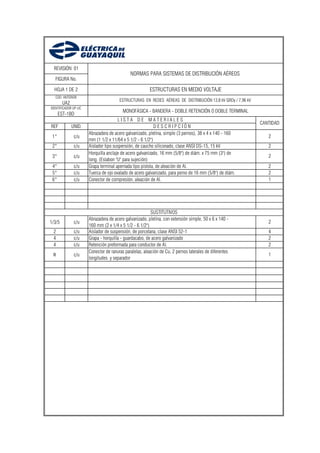

- 3. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UA2 IDENTIFICADOR UP-UC MONOFÁSICA - BANDERA - DOBLE RETENCIÓN O DOBLE TERMINAL EST-1BD LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN Abrazadera de acero galvanizado, pletina, simple (3 pernos), 38 x 4 x 140 - 160 1* c/u 2 mm (1 1/2 x 11/64 x 5 1/2 - 6 1/2") 2* c/u Aislador tipo suspensión, de caucho siliconado, clase ANSI DS-15, 15 kV 2 Horquilla anclaje de acero galvanizado, 16 mm (5/8") de diám. x 75 mm (3") de 3* c/u 2 long. (Eslabon "U" para sujeción) 4* c/u Grapa terminal apernada tipo pistola, de aleación de Al. 2 5* c/u Tuerca de ojo ovalado de acero galvanizado, para perno de 16 mm (5/8") de diám. 2 6* c/u Conector de compresión, aleación de Al. 1 SUSTITUTIVOS Abrazadera de acero galvanizado, pletina, con extensión simple, 50 x 6 x 140 - 1/3/5 c/u 2 160 mm (2 x 1/4 x 5 1/2 - 6 1/2") 2 c/u Aislador de suspensión, de porcelana, clase ANSI 52-1 4 4 c/u Grapa - horquilla - guardacabo, de acero galvanizado 2 4 c/u Retención preformada para conductor de Al. 2 Conector de ranuras paralelas, aleación de Cu, 2 pernos laterales de diferentes 6 c/u 1 longitudes y separador

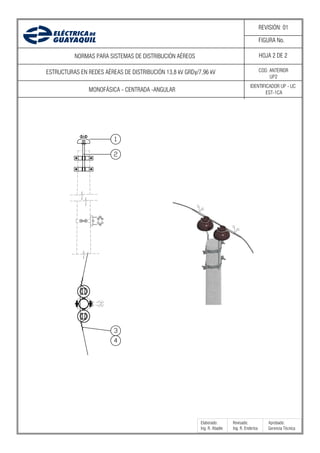

- 5. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UP2 IDENTIFICADOR UP-UC MONOFÁSICA - CENTRADA - ANGULAR EST - 1CA LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN 1 c/u Aislador tipo espiga (pin), de porcelana, clase ANSI 55-5, 15 kV 2 Perno espiga (pin) tope de poste doble de acero galvanizado, 19 mm (3/4") de 2* c/u 1 diám. x 450 mm (18") de long., con accesorios de sujeción 3 m Conductor desnudo sólido de Al, para ataduras, No. 4 AWG 4 4* c/u Varilla de armar preformada para conductor de Al. 1 SUSTITUTIVOS Perno punta de poste de acero galvanizado (tacho), 70 mm (2 3/4") de ancho x 2 c/u 2 450 mm (18") de long. Abrazadera de acero galvanizado, pletina, doble (4 pernos), 38 x 4 x 140 - 160 2 c/u 2 mm (1 1/2 x 11/64 x 5 1/2 - 6 1/2") Cinta de armar de aleación de Al, 1,27 mm (3/64") de esp. x 7,62 mm (5/16") de 4 m 2 ancho

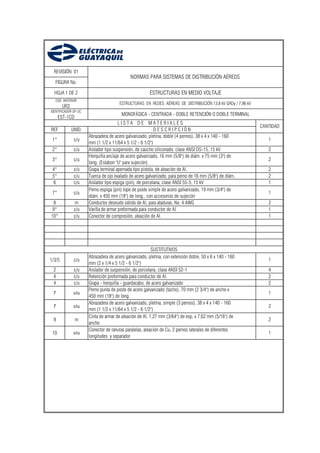

- 7. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UR2 IDENTIFICADOR UP-UC MONOFÁSICA - CENTRADA - DOBLE RETENCIÓN O DOBLE TERMINAL EST-1CD LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN Abrazadera de acero galvanizado, pletina, doble (4 pernos), 38 x 4 x 140 - 160 1* c/u 1 mm (1 1/2 x 11/64 x 5 1/2 - 6 1/2") 2* c/u Aislador tipo suspensión, de caucho siliconado, clase ANSI DS-15, 15 kV 2 Horquilla anclaje de acero galvanizado, 16 mm (5/8") de diám. x 75 mm (3") de 3* c/u 2 long. (Eslabon "U" para sujeción) 4* c/u Grapa terminal apernada tipo pistola, de aleación de Al. 2 5* c/u Tuerca de ojo ovalado de acero galvanizado, para perno de 16 mm (5/8") de diám. 2 6 c/u Aislador tipo espiga (pin), de porcelana, clase ANSI 55-5, 15 kV 1 Perno espiga (pin) tope de poste simple de acero galvanizado, 19 mm (3/4") de 7* c/u 1 diám. x 450 mm (18") de long., con accesorios de sujeción 8 m Conductor desnudo sólido de Al, para ataduras, No. 4 AWG 2 9* c/u Varilla de armar preformada para conductor de Al. 1 10* c/u Conector de compresión, aleación de Al. 1 SUSTITUTIVOS Abrazadera de acero galvanizado, pletina, con extensión doble, 50 x 6 x 140 - 160 1/3/5 c/u 1 mm (2 x 1/4 x 5 1/2 - 6 1/2") 2 c/u Aislador de suspensión, de porcelana, clase ANSI 52-1 4 4 c/u Retención preformada para conductor de Al. 2 4 c/u Grapa - horquilla - guardacabo, de acero galvanizado 2 Perno punta de poste de acero galvanizado (tacho), 70 mm (2 3/4") de ancho x 7 c/u 1 450 mm (18") de long. Abrazadera de acero galvanizado, pletina, simple (3 pernos), 38 x 4 x 140 - 160 7 c/u 2 mm (1 1/2 x 11/64 x 5 1/2 - 6 1/2") Cinta de armar de aleación de Al, 1,27 mm (3/64") de esp. x 7,62 mm (5/16") de 9 m 2 ancho Conector de ranuras paralelas, aleación de Cu, 2 pernos laterales de diferentes 10 c/u 1 longitudes y separador

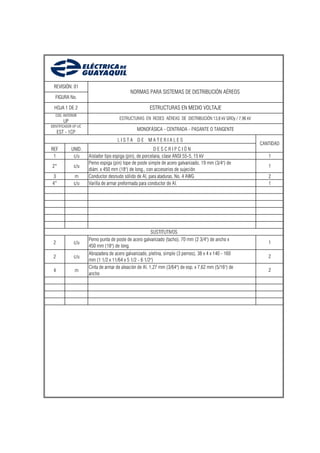

- 9. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UP IDENTIFICADOR UP-UC MONOFÁSICA - CENTRADA - PASANTE O TANGENTE EST - 1CP LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN 1 c/u Aislador tipo espiga (pin), de porcelana, clase ANSI 55-5, 15 kV 1 Perno espiga (pin) tope de poste simple de acero galvanizado, 19 mm (3/4") de 2* c/u 1 diám. x 450 mm (18") de long., con accesorios de sujeción 3 m Conductor desnudo sólido de Al, para ataduras, No. 4 AWG 2 4* c/u Varilla de armar preformada para conductor de Al. 1 SUSTITUTIVOS Perno punta de poste de acero galvanizado (tacho), 70 mm (2 3/4") de ancho x 2 c/u 1 450 mm (18") de long. Abrazadera de acero galvanizado, pletina, simple (3 pernos), 38 x 4 x 140 - 160 2 c/u 2 mm (1 1/2 x 11/64 x 5 1/2 - 6 1/2") Cinta de armar de aleación de Al, 1,27 mm (3/64") de esp. x 7,62 mm (5/16") de 4 m 2 ancho

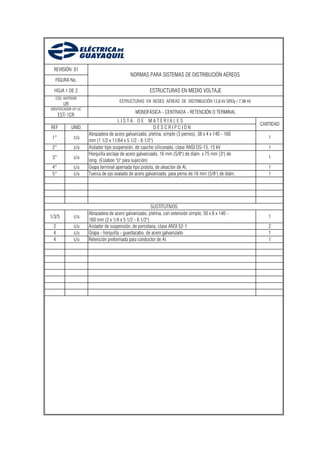

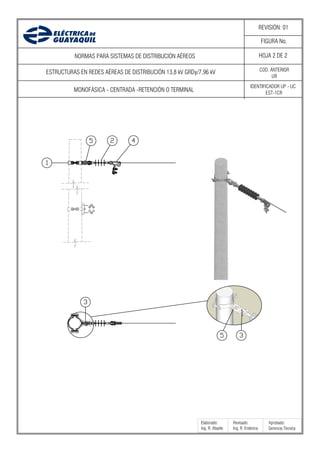

- 11. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UR IDENTIFICADOR UP-UC MONOFÁSICA - CENTRADA - RETENCIÓN O TERMINAL EST-1CR LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN Abrazadera de acero galvanizado, pletina, simple (3 pernos), 38 x 4 x 140 - 160 1* c/u 1 mm (1 1/2 x 11/64 x 5 1/2 - 6 1/2") 2* c/u Aislador tipo suspensión, de caucho siliconado, clase ANSI DS-15, 15 kV 1 Horquilla anclaje de acero galvanizado, 16 mm (5/8") de diám. x 75 mm (3") de 3* c/u 1 long. (Eslabon "U" para sujeción) 4* c/u Grapa terminal apernada tipo pistola, de aleación de Al. 1 5* c/u Tuerca de ojo ovalado de acero galvanizado, para perno de 16 mm (5/8") de diám. 1 SUSTITUTIVOS Abrazadera de acero galvanizado, pletina, con extensión simple, 50 x 6 x 140 - 1/3/5 c/u 1 160 mm (2 x 1/4 x 5 1/2 - 6 1/2") 2 c/u Aislador de suspensión, de porcelana, clase ANSI 52-1 2 4 c/u Grapa - horquilla - guardacabo, de acero galvanizado 1 4 c/u Retención preformada para conductor de Al. 1

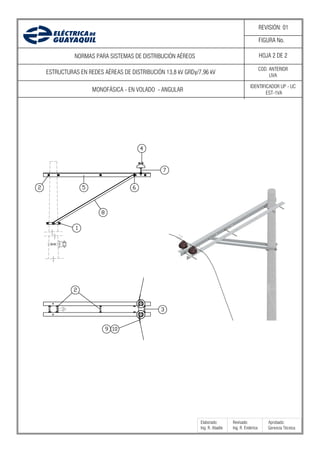

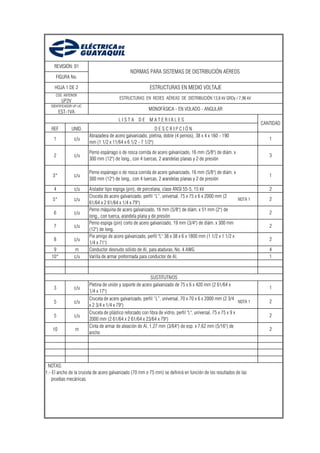

- 13. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UP2V IDENTIFICADOR UP-UC MONOFÁSICA - EN VOLADO - ANGULAR EST-1VA LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN Abrazadera de acero galvanizado, pletina, doble (4 pernos), 38 x 4 x 160 - 190 1 c/u 1 mm (1 1/2 x 11/64 x 6 1/2 - 7 1/2") Perno espárrago o de rosca corrida de acero galvanizado, 16 mm (5/8") de diám. x 2 c/u 3 300 mm (12") de long., con 4 tuercas, 2 arandelas planas y 2 de presión Perno espárrago o de rosca corrida de acero galvanizado, 16 mm (5/8") de diám. x 3* c/u 1 300 mm (12") de long., con 4 tuercas, 2 arandelas planas y 2 de presión 4 c/u Aislador tipo espiga (pin), de porcelana, clase ANSI 55-5, 15 kV 2 Cruceta de acero galvanizado, perfil “L”, universal, 75 x 75 x 6 x 2000 mm (2 5* c/u NOTA 1 2 61/64 x 2 61/64 x 1/4 x 79") Perno máquina de acero galvanizado, 16 mm (5/8") de diám. x 51 mm (2") de 6 c/u 2 long., con tuerca, arandela plana y de presión Perno espiga (pin) corto de acero galvanizado, 19 mm (3/4") de diám. x 300 mm 7 c/u 2 (12") de long. Pie amigo de acero galvanizado, perfil "L" 38 x 38 x 6 x 1800 mm (1 1/2 x 1 1/2 x 8 c/u 2 1/4 x 71") 9 m Conductor desnudo sólido de Al, para ataduras, No. 4 AWG 4 10* c/u Varilla de armar preformada para conductor de Al. 1 SUSTITUTIVOS Pletina de unión y soporte de acero galvanizado de 75 x 6 x 420 mm (2 61/64 x 3 c/u 1 1/4 x 17") Cruceta de acero galvanizado, perfil “L”, universal, 70 x 70 x 6 x 2000 mm (2 3/4 5 c/u NOTA 1 2 x 2 3/4 x 1/4 x 79") Cruceta de plástico reforzado con fibra de vidrio, perfil "L", universal, 75 x 75 x 9 x 5 c/u 2 2000 mm (2 61/64 x 2 61/64 x 23/64 x 79") Cinta de armar de aleación de Al, 1,27 mm (3/64") de esp. x 7,62 mm (5/16") de 10 m 2 ancho NOTAS: 1.- El ancho de la cruceta de acero galvanizado (70 mm o 75 mm) se definirá en función de los resultados de las pruebas mecánicas.

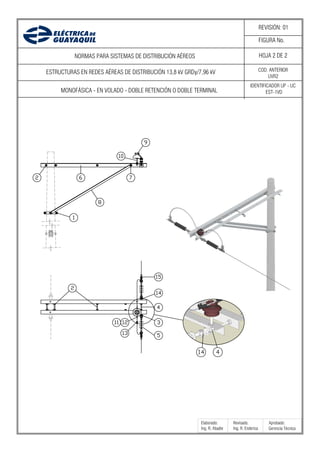

- 15. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UR2V IDENTIFICADOR UP-UC MONOFÁSICA - EN VOLADO - DOBLE RETENCIÓN O DOBLE TERMINAL EST-1VD LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN Abrazadera de acero galvanizado, pletina, doble (4 pernos), 38 x 4 x 160 - 190 1 c/u 1 mm (1 1/2 x 11/64 x 6 1/2 - 7 1/2") Perno espárrago o de rosca corrida de acero galvanizado, 16 mm (5/8") de diám. x 2 c/u 3 300 mm (12") de long., con 4 tuercas, 2 arandelas planas y 2 de presión 3 c/u Tuerca de ojo ovalado de acero galvanizado, para perno de 16 mm (5/8") de diám. 1 Perno de ojo de acero galvanizado, 16 mm (5/8") de diám. x 254 mm (10") de 4* c/u 1 long., con 4 tuercas, 2 arandelas planas y 2 de presión 5* c/u Aislador tipo suspensión, de caucho siliconado, clase ANSI DS-15, 15 kV 2 Cruceta de acero galvanizado, perfil “L”, universal, 75 x 75 x 6 x 2000 mm (2 6* c/u NOTA 1 2 61/64 x 2 61/64 x 1/4 x 79") Perno máquina de acero galvanizado, 16 mm (5/8") de diám. x 51 mm (2") de 7 c/u 2 long., con tuerca, arandela plana y de presión Pie amigo de acero galvanizado, perfil "L" 38 x 38 x 6 x 1800 mm (1 1/2 x 1 1/2 x 8 c/u 2 1/4 x 71") 9 c/u Aislador tipo espiga (pin), de porcelana, clase ANSI 55-5, 15 kV 1 Perno espiga (pin) corto de acero galvanizado, 19 mm (3/4") de diám. x 300 mm 10 c/u 1 (12") de long. 11 m Conductor desnudo sólido de Al, para ataduras, No. 4 AWG 2 12* c/u Varilla de armar preformada para conductor de Al. 1 13* c/u Conector de compresión, aleación de Al. 1 Horquilla anclaje de acero galvanizado, 16 mm (5/8") de diám. x 75 mm (3") de 14 c/u 2 long. (Eslabon "U" para sujeción) 15* c/u Grapa terminal apernada tipo pistola, de aleación de Al. 2 SUSTITUTIVOS Pletina de unión y soporte de acero galvanizado de 75 x 6 x 420 mm (2 61/64 x 4 c/u 2 1/4 x 17") Perno máquina de acero galvanizado, 16 mm (5/8") de diám. x 51 mm (2") de 4 c/u 2 long., con tuerca, arandela plana y de presión 5 c/u Aislador de suspensión, de porcelana, clase ANSI 52-1 4 Cruceta de acero galvanizado, perfil “L”, universal, 70 x 70 x 6 x 2000 mm (2 3/4 6 c/u NOTA 1 2 x 2 3/4 x 1/4 x 79") Cruceta de plástico reforzado con fibra de vidrio, perfil "L", universal, 75 x 75 x 9 x 6 c/u 2 2000 mm (2 61/64 x 2 61/64 x 23/64 x 79") Cinta de armar de aleación de Al, 1,27 mm (3/64") de esp. x 7,62 mm (5/16") de 12 m 2 ancho Conector de ranuras paralelas, aleación de Cu, 2 pernos laterales de diferentes 13 1 c/u longitudes y separador 15 c/u Grapa - horquilla - guardacabo, de acero galvanizado 2 15 c/u Retención preformada para conductor de Al. 2 NOTAS: 1.- El ancho de la cruceta de acero galvanizado (70 mm o 75 mm) se definirá en función de los resultados de las pruebas mecánicas.

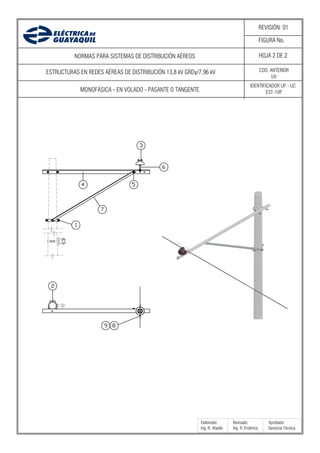

- 17. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV UPV IDENTIFICADOR UP-UC MONOFÁSICA - EN VOLADO - PASANTE O TANGENTE EST-1VP LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN Abrazadera de acero galvanizado, pletina, simple (3 pernos), 38 x 4 x 160 - 190 1 c/u 1 mm (1 1/ 2 x 11/4 x 6 1/2 - 7 1/2") Perno U de acero galvanizado, 16 mm (5/8") de diám. x 150 mm (6") de ancho 2 c/u 1 dentro de la U, con 2 tuercas, 2 arandelas planas y 2 de presión 3 c/u Aislador tipo espiga (pin), de porcelana, clase ANSI 55-5, 15 kV 1 Cruceta de acero galvanizado, perfil “L”, universal, 75 x 75 x 6 x 2000 mm (2 4* c/u NOTA 1 1 61/64 x 2 61/64 x 1/4 x 79") Perno máquina de acero galvanizado, 16 mm (5/8") de diám. x 51 mm (2") de 5 c/u 1 long., con tuerca, arandela plana y de presión Perno espiga (pin) corto de acero galvanizado, 19 mm (3/4") de diám. x 300 mm 6 c/u 1 (12") de long. Pie amigo de acero galvanizado, perfil "L" 38 x 38 x 6 x 1800 mm (1 1/2 x 1 1/2 x 7 c/u 1 1/4 x 71") 8 m Conductor desnudo sólido de Al, para ataduras, No. 4 AWG 2 9* c/u Varilla de armar preformada para conductor de Al. 1 SUSTITUTIVOS Cruceta de acero galvanizado, perfil “L”, universal, 70 x 70 x 6 x 2000 mm (2 3/4 4 c/u NOTA 1 1 x 2 3/4 x 1/4 x 79") Cruceta de plástico reforzado con fibra de vidrio, perfil "L", universal, 75 x 75 x 9 x 4 c/u 1 2000 mm (2 61/64 x 2 61/64 x 23/64 x 79") Cinta de armar de aleación de Al, 1,27 mm (3/64") de esp. x 7,62 mm (5/16") de 9 m 2 ancho NOTAS: 1.- El ancho de la cruceta de acero galvanizado (70 mm o 75 mm) se definirá en función de los resultados de las pruebas mecánicas.

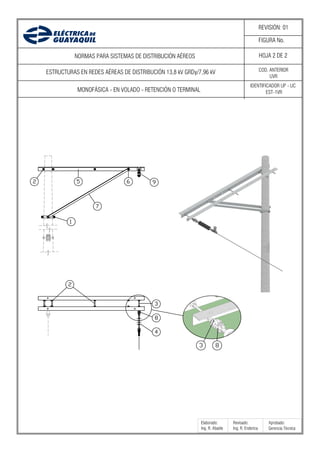

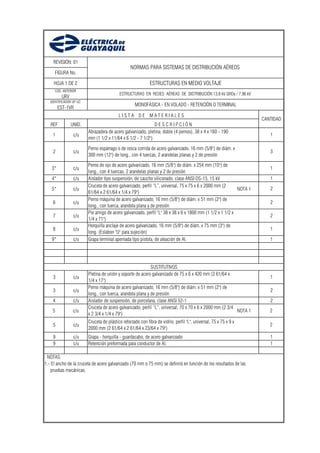

- 19. REVISIÓN: 01 NORMAS PARA SISTEMAS DE DISTRIBUCIÓN AÉREOS FIGURA No. HOJA 1 DE 2 ESTRUCTURAS EN MEDIO VOLTAJE COD. ANTERIOR ESTRUCTURAS EN REDES AÉREAS DE DISTRIBUCIÓN 13,8 kV GRDy / 7,96 kV URV IDENTIFICADOR UP-UC MONOFÁSICA - EN VOLADO - RETENCIÓN O TERMINAL EST-1VR LISTA DE MATERIALES CANTIDAD REF UNID. DESCRIPCIÓN Abrazadera de acero galvanizado, pletina, doble (4 pernos), 38 x 4 x 160 - 190 1 c/u 1 mm (1 1/2 x 11/64 x 6 1/2 - 7 1/2") Perno espárrago o de rosca corrida de acero galvanizado, 16 mm (5/8") de diám. x 2 c/u 3 300 mm (12") de long., con 4 tuercas, 2 arandelas planas y 2 de presión Perno de ojo de acero galvanizado, 16 mm (5/8") de diám. x 254 mm (10") de 3* c/u 1 long., con 4 tuercas, 2 arandelas planas y 2 de presión 4* c/u Aislador tipo suspensión, de caucho siliconado, clase ANSI DS-15, 15 kV 1 Cruceta de acero galvanizado, perfil “L”, universal, 75 x 75 x 6 x 2000 mm (2 5* c/u NOTA 1 2 61/64 x 2 61/64 x 1/4 x 79") Perno máquina de acero galvanizado, 16 mm (5/8") de diám. x 51 mm (2") de 6 c/u 2 long., con tuerca, arandela plana y de presión Pie amigo de acero galvanizado, perfil "L" 38 x 38 x 6 x 1800 mm (1 1/2 x 1 1/2 x 7 c/u 2 1/4 x 71") Horquilla anclaje de acero galvanizado, 16 mm (5/8") de diám. x 75 mm (3") de 8 c/u 1 long. (Eslabon "U" para sujeción) 9* c/u Grapa terminal apernada tipo pistola, de aleación de Al. 1 SUSTITUTIVOS Pletina de unión y soporte de acero galvanizado de 75 x 6 x 420 mm (2 61/64 x 3 c/u 1 1/4 x 17") Perno máquina de acero galvanizado, 16 mm (5/8") de diám. x 51 mm (2") de 3 c/u 2 long., con tuerca, arandela plana y de presión 4 c/u Aislador de suspensión, de porcelana, clase ANSI 52-1 2 Cruceta de acero galvanizado, perfil “L”, universal, 70 x 70 x 6 x 2000 mm (2 3/4 5 c/u NOTA 1 2 x 2 3/4 x 1/4 x 79") Cruceta de plástico reforzado con fibra de vidrio, perfil "L", universal, 75 x 75 x 9 x 5 c/u 2 2000 mm (2 61/64 x 2 61/64 x 23/64 x 79") 9 c/u Grapa - horquilla - guardacabo, de acero galvanizado 1 9 c/u Retención preformada para conductor de Al. 1 NOTAS: 1.- El ancho de la cruceta de acero galvanizado (70 mm o 75 mm) se definirá en función de los resultados de las pruebas mecánicas.
