Este documento describe dos circuitos hidráulicos básicos. El primer circuito controla un cilindro de simple efecto usando un distribuidor 3/2 accionado por palanca. El segundo circuito también controla un cilindro de simple efecto con un distribuidor 3/2 accionado por palanca y agrega componentes adicionales como un presostato y válvulas reguladoras. Ambos circuitos incluyen una bomba, depósito de fluido y válvula de seguridad.

1. Circuitos Hidráulicos Básicos

2. A
P T
0.00
PT
A
B
A
P T
5.36
PT
A
B
Circuito 1
Mando hidráulico de un cilindro de simple efecto por medio de un distribuidor 3/2
accionado a palanca.
Componentes:
1 Cilindro de simple efecto
1 regulador de caudal bidireccional
1 Manómetro
1 distribuidor 3/2 a palanca NC y retroceso por muelle
1 válvula de seguridad
1 filtro de aceite1 Bomba Unidireccional
1 Deposito de fluido

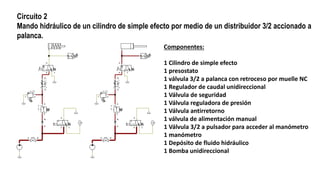

3. Circuito 2
Mando hidráulico de un cilindro de simple efecto por medio de un distribuidor 3/2 accionado a
palanca.
Componentes:
1 Cilindro de simple efecto
1 presostato
1 válvula 3/2 a palanca con retroceso por muelle NC
1 Regulador de caudal unidireccional
1 Válvula de seguridad
1 Válvula reguladora de presión
1 Válvula antirretorno
1 válvula de alimentación manual
1 Válvula 3/2 a pulsador para acceder al manómetro
1 manómetro
1 Depósito de fluido hidráulico
1 Bomba unidireccional
