Biodigestores artesanales

CIENCIA, TECNOLOGIA E INNOVACION TECNOLOGICA PARA TODOS S.R.L.

CTI para TODOS S.R.L.

IV ENCUENTRO DE CONSEJOS REGIONALES DE CIENCIA, TECNOLOGIA E INNOVACION
TECNOLOGICA CORCYTECS de la MACRO REGION CENTRO
(Ayacucho, Huancavelica, Huánuco, Ica, Junín, Pasco)

EXPERIENCIAS BIODIGESTORES
ARTESANALES., PERSPECTIVAS

Lic. Elsa Benavente Salazar
Gerente General
Representante de la Cámara de Comercio
Hvca ante el CORCYTEC HVCA

Huancavelica, 22 de Octubre 2012

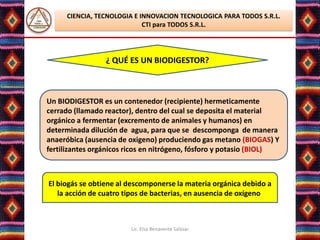

¿ QUÉ ES UN BIODIGESTOR?

Un BIODIGESTOR es un contenedor (recipiente) hermeticamente
cerrado (llamado reactor), dentro del cual se deposita el material
orgánico a fermentar (excremento de animales y humanos) en
determinada dilución de agua, para que se descomponga de manera
anaeróbica (ausencia de oxigeno) produciendo gas metano (BIOGAS) Y
fertilizantes orgánicos ricos en nitrógeno, fósforo y potasio (BIOL)

El biogás se obtiene al descomponerse la materia orgánica debido a
la acción de cuatro tipos de bacterias, en ausencia de oxígeno:



¿ QUÉ ES UN BIODIGESTOR?

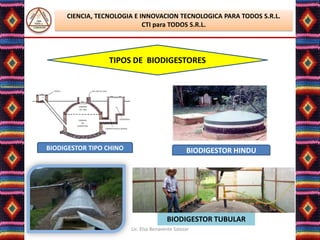

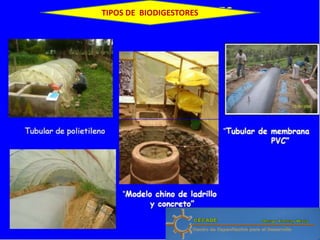

TIPOS DE BIODIGESTORES

BIODIGESTOR TIPO CHINO BIODIGESTOR HINDU

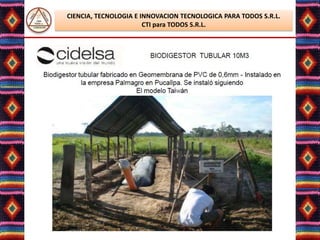

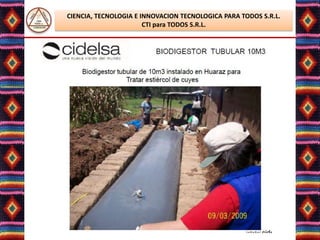

BIODIGESTOR TUBULAR

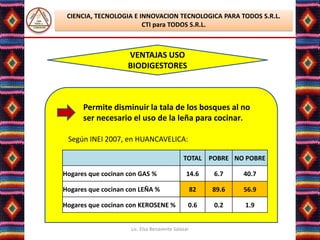

VENTAJAS USO
BIODIGESTORES

Permite disminuir la tala de los bosques al no
ser necesario el uso de la leña para cocinar.

Según INEI 2007, en HUANCAVELICA:

TOTAL POBRE NO POBRE

Hogares que cocinan con GAS % 14.6 6.7 40.7

Hogares que cocinan con LEÑA % 82 89.6 56.9

Hogares que cocinan con KEROSENE % 0.6 0.2 1.9

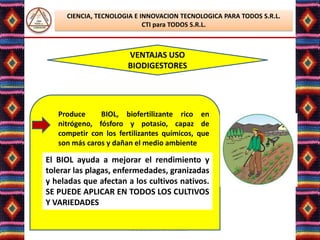

VENTAJAS USO
BIODIGESTORES

Produce BIOL, biofertilizante rico en
nitrógeno, fósforo y potasio, capaz de
competir con los fertilizantes químicos, que
son más caros y dañan el medio ambiente

El BIOL ayuda a mejorar el rendimiento y
tolerar las plagas, enfermedades, granizadas
y heladas que afectan a los cultivos nativos.
SE PUEDE APLICAR EN TODOS LOS CULTIVOS
Y VARIEDADES

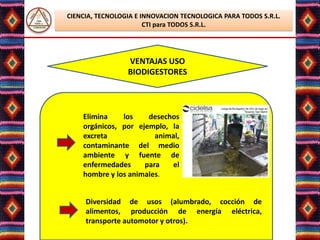

VENTAJAS USO
BIODIGESTORES

Elimina los desechos
orgánicos, por ejemplo, la
excreta animal,
contaminante del medio
ambiente y fuente de
enfermedades para el
hombre y los animales.

Diversidad de usos (alumbrado, cocción de
alimentos, producción de energía eléctrica,
transporte automotor y otros).

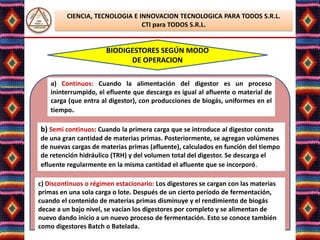

BIODIGESTORES SEGÚN MODO
DE OPERACION

a) Continuos: Cuando la alimentación del digestor es un proceso
ininterrumpido, el efluente que descarga es igual al afluente o material de
carga (que entra al digestor), con producciones de biogás, uniformes en el
tiempo.

b) Semi continuos: Cuando la primera carga que se introduce al digestor consta
de una gran cantidad de materias primas. Posteriormente, se agregan volúmenes
de nuevas cargas de materias primas (afluente), calculados en función del tiempo
de retención hidráulico (TRH) y del volumen total del digestor. Se descarga el
efluente regularmente en la misma cantidad el afluente que se incorporó.

c) Discontinuos o régimen estacionario: Los digestores se cargan con las materias
primas en una sola carga o lote. Después de un cierto período de fermentación,
cuando el contenido de materias primas disminuye y el rendimiento de biogás
decae a un bajo nivel, se vacían los digestores por completo y se alimentan de
nuevo dando inicio a un nuevo proceso de fermentación. Esto se conoce también
como digestores Batch o Batelada.Elsa Benavente Salazar
Lic.

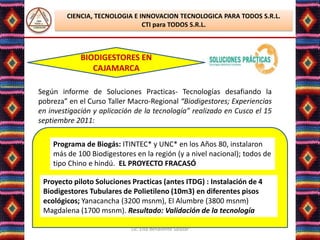

BIODIGESTORES EN
CAJAMARCA

Según informe de Soluciones Practicas- Tecnologías desafiando la
pobreza” en el Curso Taller Macro-Regional “Biodigestores; Experiencias
en investigación y aplicación de la tecnología” realizado en Cusco el 15
septiembre 2011:

Programa de Biogás: ITINTEC* y UNC* en los Años 80, instalaron
más de 100 Biodigestores en la región (y a nivel nacional); todos de
tipo Chino e hindú. EL PROYECTO FRACASÓ

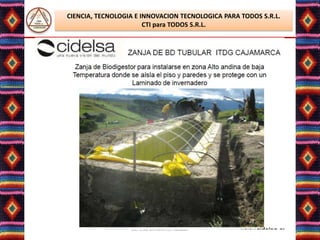

Proyecto piloto Soluciones Practicas (antes ITDG) : Instalación de 4
Biodigestores Tubulares de Polietileno (10m3) en diferentes pisos
ecológicos; Yanacancha (3200 msnm), El Alumbre (3800 msnm)
Magdalena (1700 msnm). Resultado: Validación de la tecnología



Proyecto Wisions: Instalación de 10 BD de Geomembrana (10m3)
Lugar: La Encañada. Resultado: Biodigestores en funcionamiento
Octubre 2009

Proyecto Planificación y Desarrollo Energético: Instalación de 10
Biodigestores Tubulares Unifamiliares (10m3) en: La Encañada
San Pablo. 2010 – 2011.

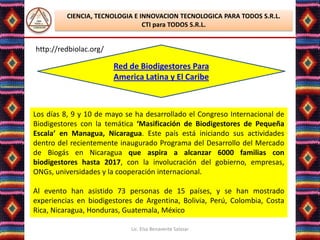

http://redbiolac.org/

Red de Biodigestores Para
America Latina y El Caribe

Los días 8, 9 y 10 de mayo se ha desarrollado el Congreso Internacional de
Biodigestores con la temática ‘Masificación de Biodigestores de Pequeña
Escala’ en Managua, Nicaragua. Este país está iniciando sus actividades
dentro del recientemente inaugurado Programa del Desarrollo del Mercado
de Biogás en Nicaragua que aspira a alcanzar 6000 familias con
biodigestores hasta 2017, con la involucración del gobierno, empresas,
ONGs, universidades y la cooperación internacional.

Al evento han asistido 73 personas de 15 países, y se han mostrado
experiencias en biodigestores de Argentina, Bolivia, Perú, Colombia, Costa
Rica, Nicaragua, Honduras, Guatemala, México



http://redbiolac.org/

Red de Biodigestores Para
America Latina y El Caribe

Se ha tenido la oportunidad de presentar los resultados
de evaluación de los programas nacionales de biogás de
Vietnam y Camboya que empezaron en 2003 y 2006
respectivamente, habiéndose instalado mas de 111.000
biodigestores entre ambos países. Trasladar y adaptar
estas experiencias al contexto latino americano ha sido la
finalidad del congreso, a través de la presentación de los
avances en la temática en diferentes países

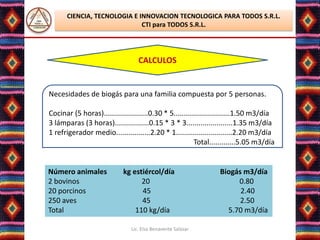

CALCULOS

Necesidades de biogás para una familia compuesta por 5 personas.

Cocinar (5 horas)......................0.30 * 5............................1.50 m3/día
3 lámparas (3 horas).................0.15 * 3 * 3.......................1.35 m3/día
1 refrigerador medio.................2.20 * 1............................2.20 m3/día
Total.............5.05 m3/día

Número animales kg estiércol/día Biogás m3/día
2 bovinos 20 0.80
20 porcinos 45 2.40
250 aves 45 2.50
Total 110 kg/día 5.70 m3/día

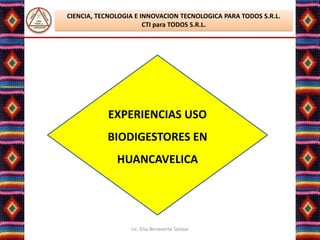

EXPERIENCIAS USO
BIODIGESTORES EN
HUANCAVELICA



Cáritas
Diocesana
Huancavelica

PROYECTO
Fortalecimiento de la
Seguridad Alimentaria en
localidades de extrema pobreza
en la provincia de Huancavelica”

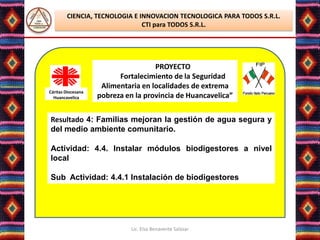

PROYECTO
Fortalecimiento de la Seguridad
Alimentaria en localidades de extrema
Cáritas Diocesana
Huancavelica pobreza en la provincia de Huancavelica”

Resultado 4: Familias mejoran la gestión de agua segura y
del medio ambiente comunitario.

Actividad: 4.4. Instalar módulos biodigestores a nivel
local

Sub Actividad: 4.4.1 Instalación de biodigestores



Sub Actividad: 4.4.1
Cáritas Diocesana
Huancavelica Instalación de
biodigestores

OBJETIVO:
Construir seis biodigestores de sistema continuos, en seis
comunidades beneficiarias del Proyecto “Fortalecimiento de
la seguridad alimentaria en localidades de extrema pobreza
en la Provincia de Huancavelica”, con la finalidad de validar
el prototipo para nuestra realidad local y ser replicada de
manera masiva



Cáritas Diocesana
Huancavelica Instalación de
biodigestores

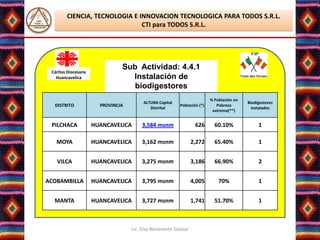

% Población en
ALTURA Capital Biodigestores
DISTRITO PROVINCIA Población (*) Pobreza
Distrital instalados
extrema(**)

PILCHACA HUANCAVELICA 3,584 msnm 626 60.10% 1

MOYA HUANCAVELICA 3,162 msnm 2,272 65.40% 1

VILCA HUANCAVELICA 3,275 msnm 3,186 66.90% 2

ACOBAMBILLA HUANCAVELICA 3,795 msnm 4,005 70% 1

MANTA HUANCAVELICA 3,727 msnm 1,741 51.70% 1

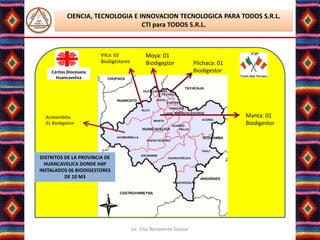

Vilca: 02 Moya: 01
Biodigestores Biodigestor Pilchaca: 01
.
Cáritas Diocesana Biodigestor
Huancavelica

Acobambilla: Manta: 01
01 Biodigestor Biodigestor

DISTRITOS DE LA PROVINCIA DE
HUANCAVELICA DONDE HAY
INSTALADOS 06 BIODIGESTORES
DE 10 M3



.
Cáritas Diocesana Instalación de
Huancavelica
biodigestores

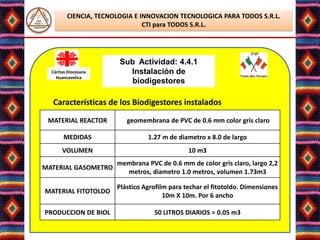

Características de los Biodigestores instalados
MATERIAL REACTOR geomembrana de PVC de 0.6 mm color gris claro

MEDIDAS 1.27 m de diametro x 8.0 de largo
VOLUMEN 10 m3
membrana PVC de 0.6 mm de color gris claro, largo 2,2
MATERIAL GASOMETRO
metros, diametro 1.0 metros, volumen 1.73m3

Plástico Agrofilm para techar el fitotoldo. Dimensiones
MATERIAL FITOTOLDO
10m X 10m. Por 6 ancho

PRODUCCION DE BIOL 50 LITROS DIARIOS = 0.05 m3

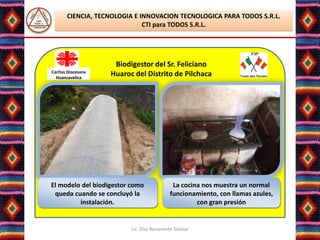

Biodigestor del Sr. Feliciano
Caritas Diocesana
Huancavelica
Huaroc del Distrito de Pilchaca

El modelo del biodigestor como La cocina nos muestra un normal
queda cuando se concluyó la funcionamiento, con llamas azules,
instalación. con gran presión



Biodigestor del Sr. Julio Matos de la
Cáritas Diocesana Comunidad de Rumichaca Distrito de Moya.
Huancavelica

El beneficiario Julio Matos utiliza la
Biodigestor instalado.
cocina diariamente.



Biodigestor del Sr. Jesús Paucar Gómez,
Cáritas Diocesana Comunidad de Matahuasi, Distrito de Vilca.
Huancavelica

Cocina en uso con BIOGAS.

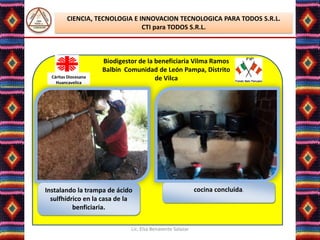

Biodigestor de la beneficiaria Vilma Ramos
Balbín Comunidad de León Pampa, Distrito
Cáritas Diocesana de Vilca
Huancavelica

Instalando la trampa de ácido cocina concluida.
sulfhídrico en la casa de la
benficiaria.



Biodigestor de Abdón Corilla Gómez,
.
Cáritas Diocesana Comunidad Santa Rosa, Distrito Manta
Huancavelica

Beneficiario demostrándonos el normal
funcionamiento de la cocina a biogás



.

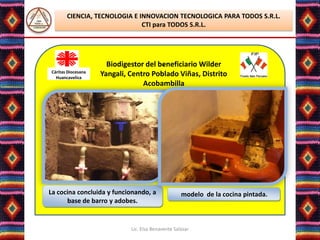

Biodigestor del beneficiario Wilder
Cáritas Diocesana
Huancavelica
Yangali, Centro Poblado Viñas, Distrito
Acobambilla

La cocina concluida y funcionando, a modelo de la cocina pintada.
base de barro y adobes.

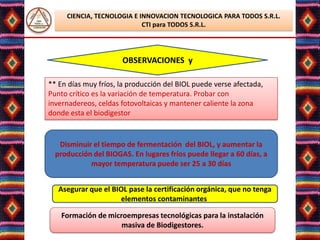

OBSERVACIONES y

** En días muy fríos, la producción del BIOL puede verse afectada,
Punto crítico es la variación de temperatura. Probar con
invernadereos, celdas fotovoltaicas y mantener caliente la zona
donde esta el biodigestor

Disminuir el tiempo de fermentación del BIOL, y aumentar la
producción del BIOGAS. En lugares fríos puede llegar a 60 días, a
mayor temperatura puede ser 25 a 30 días

Asegurar que el BIOL pase la certificación orgánica, que no tenga
elementos contaminantes.

Formación de microempresas tecnológicas para la instalación
masiva de Biodigestores.

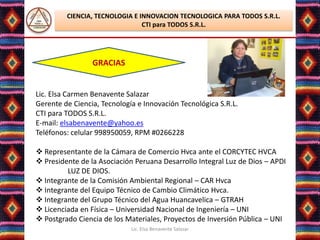

GRACIAS

Lic. Elsa Carmen Benavente Salazar
Gerente de Ciencia, Tecnología e Innovación Tecnológica S.R.L.
E-mail: elsabenavente@yahoo.es
Teléfonos: celular 998950059, RPM #0266228

 Representante de la Cámara de Comercio Hvca ante el CORCYTEC HVCA
 Presidente de la Asociación Peruana Desarrollo Integral Luz de Dios – APDI
LUZ DE DIOS.
 Integrante de la Comisión Ambiental Regional – CAR Hvca
 Integrante del Equipo Técnico de Cambio Climático Hvca.
 Integrante del Grupo Técnico del Agua Huancavelica – GTRAH
 Licenciada en Física – Universidad Nacional de Ingeniería – UNI
 Postgrado Ciencia de los Materiales, Proyectos de Inversión Pública – UNI
