Este documento describe dos bocatomas en Perú: Bocatoma la Puntilla en el río Chancay y Bocatoma Raca Rumi, que marca el inicio del Sistema Hidráulico Tinajones. La Bocatoma la Puntilla incluye un barraje fijo y móvil, compuertas y equipos para regular el flujo hacia los ríos Reque y Taymi. La Bocatoma Raca Rumi deriva agua hacia el Reservorio Tinajones a través de compuertas y un desarenador, y regula el

1. SERVICIO NACIONAL DE CAPACITACIÓN PARA LA
INDUSTRIA DE LA CONSTRUCCIÓN
EDIFICACIONES Y OBRAS CIVILES
Bocatomas
Docente:
Zamora Cubas Jorge Luis
Integrantes:
Alexis Paul Ñiquen Chafloque
Meza Antón Wendy Nayeli
Pablo Chapoñan Bereche
Aponte Vite Jesus David
Flores Peralta Jesus
Sencico – Sede Chiclayo - 2023
Curso:
Fundamentos, operaciones y gestión del
movimiento de tierras en edificaciones y obras
civiles
Ciclo y sección:
III “B”

2. Bocatoma la Puntilla
• Ubicación
La obra está ubicada en el río Chancay, a la altura de la cota 119.00 msnm,
comprensión del distrito de Pucalá, provincia de Chiclayo, departamento de
Lambayeque.
• Características Técnicas
1. Obras civiles del Repartidor
Es una estructura que consta de barraje mixto (fijo y móvil) y ventanas
de captación; siendo sus principales estructuras:
1.1. Muros y Diques de Encauzamiento
Muro Sutton (margen izquierda) y muro antiguo en la
margen derecha.
Las estructuras son de concreto armado.
Los diques de encauzamiento margen izquierda del río
Chancay, tienen como enrocado de protección en el talud,
y están en buen estado.
La longitud total de diques y escolleras de roca
reconstruidos por DEPOLTI a mediados del año 2,000 es
de 330 m. Los diques han sido construidos de material de
cauce del río, además se ha recubierto la plataforma de los
diques con material transportado de cantera.
Los diques están protegidos, el talud en contacto con el
agua, con escolleras de roca transportado de cantera.
1.2. Pasarela de Operaciones y Circulación Peatonal
Pasarelas ubicadas delante de las cuatro (04) compuertas
de río, cuentan con protección de barandas metálicas
algunas de las cuales instaladas están dobladas.
Pasarelas en el frente de las compuertas de captación (07)
con sus barandas metálicas.
Las estructuras son de concreto armado y están apoyadas
en los pilares de las estructuras del barraje móvil.

3. 1.3. Puente – Pasarela
Es una estructura de concreto armado y permite el acceso
de vehículos, maquinaria y equipo pesado, la losa del
puente está apoyada en los pilares y estribos de las
estructuras de captación.
Tiene instalado 02 líneas de rieles para desplazar una grúa
móvil que no funciona.
1.4. Barraje Fijo / Aliviadero de Demasías
Estructura de concreto armado, compuesto de tres (03)
cuerpos separados, con una longitud total de cresta de
113.2 m y cota en la cresta de 123.08 msnm.
Los cuerpos 1 y 2 del aliviadero: son estructuras
antiguas, el cimacio o cresta del vertedero está normal y
presenta erosiones el colchón amortiguador por el servicio
que prestan. Los muros aguas abajo del aliviadero 1 son
de mayor longitud.
El cuerpo 3: es una estructura antigua, el cimacio y
colchón amortiguador presentan erosiones por el servicio
que prestan; los muros son estructuras antiguas que están
en regular estado de conservación.
1.5. Barraje Móvil (Río Reque)
Las estructuras de los pilares son de concreto armado, en
los cuales se apoyan las estructuras metálicas (pórticos) y
además están instaladas las 04 compuertas wagon.
También se tiene la caseta de mando cuya base es de
concreto armado.
1.6. Estructura de Salida al Río Reque
Formado por los canales de limpia (sólidos y material
flotante), son muros de concreto armado y colchón de
amortiguación, a la salida de las cuatro (04) compuertas del
río.

4. 1.7. Obras de Protección (Enrocados)
La estructura de salida al río Reque tiene enrocados en
una longitud de 117.3 m y ancho de 30 m a la salida del
colchón amortiguador del aliviadero de demasías. También
tiene enrocados de protección la salida de compuertas
wagon.
1.8. Estructura de Captación al Río Taymi
Comprende un muro en curva y tramo recto, de concreto
armado, tiene dos aberturas donde se han instalado los
paneles de rejillas metálicas gruesas.
1.9. Estructura de Salida al Río Taymi
Compuesta por muros de concreto armado en la margen
izquierda, derecha y pisos; donde se encuentran instaladas
las compuertas de captación.
Los muros donde están instaladas las compuertas
deslizantes, son estructuras antiguas. También tiene
placas de concreto armado ubicadas en la parte posterior
de las compuertas.
2. Equipamiento
Para la operación hidráulica y mantenimiento del Repartidor, se
tiene diversos equipos hidromecánicos y eléctricos, que se indican
a continuación:
2.1. Compuertas de río
Se operan mediante sistema electromecánico y están
conformados por 04 compuertas hacia el río Reque.
Compuertas Vagón con Válvula (Canal de Limpia para
Sólidos)
Compuertas 01 y 02
Estas compuertas metálicas están operativas, tienen
instaladas sus miras. Compuertas de Vagón (Canal de
Limpia para material flotante)
Estas compuertas metálicas están operativas, tienen sus
miras milimétricas.

5. Compuertas Deslizantes
Se operan mediante sistema electromecánico y están por
07 compuertas y para la captación hacia el río
Compuertas Deslizantes 01, 02, 03 y 0
Estas compuertas metálicas están operativas. Su sistema
de izaje es normal. Generalmente trabajan las 04
compuertas (del 1 al 4).
Compuerta Deslizante 05
Esta compuerta metálica tiene problemas de
funcionamiento: le falta tubo de protección del vástago en
la parte superior y los mecanismos de izaje.
Compuerta Deslizante 06
Esta compuerta metálica está operativa. Su sistema de
izaje es normal y falta pintado.
Compuerta Deslizante 07
Esta compuerta metálica tiene problemas de
funcionamiento. Falta tubo que protege del vástago en la
parte superior y los mecanismos de izaje.
2.2. Ataguías Metálicas
Estas estructuras metálicas que en total son cinco (05) se
utilizan cuando se programa la reparación de las
compuertas de río.
2.3. Paneles de rejillas gruesas
En total son cuatro (04) con sus marcos y perfiles
metálicos, cuatro (04) paneles de rejillas están cortados.
2.4. Grúa móvil
Es una maquinaria antigua y no está operativa; desplaza
sobre una estructura antigua que está sobre rieles.
2.5. Estructuras Metálicas (Pórticos)
En total son 04 pórticos, en cada estructura están
instalados los ductos con cables eléctricos y los
mecanismos de izaje (cadenas, motorreductores) de las
compuertas de río.

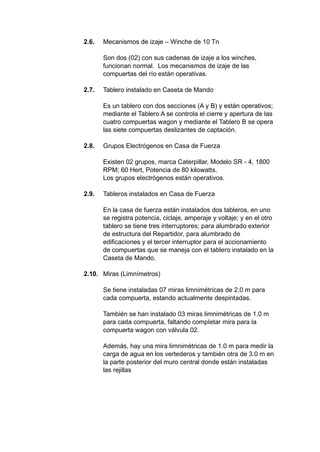

6. 2.6. Mecanismos de izaje – Winche de 10 Tn
Son dos (02) con sus cadenas de izaje a los winches,
funcionan normal. Los mecanismos de izaje de las
compuertas del río están operativas.
2.7. Tablero instalado en Caseta de Mando
Es un tablero con dos secciones (A y B) y están operativos;
mediante el Tablero A se controla el cierre y apertura de las
cuatro compuertas wagon y mediante el Tablero B se opera
las siete compuertas deslizantes de captación.
2.8. Grupos Electrógenos en Casa de Fuerza
Existen 02 grupos, marca Caterpillar, Modelo SR - 4, 1800
RPM; 60 Hert, Potencia de 80 kilowatts.
Los grupos electrógenos están operativos.
2.9. Tableros instalados en Casa de Fuerza
En la casa de fuerza están instalados dos tableros, en uno
se registra potencia, ciclaje, amperaje y voltaje; y en el otro
tablero se tiene tres interruptores; para alumbrado exterior
de estructura del Repartidor, para alumbrado de
edificaciones y el tercer interruptor para el accionamiento
de compuertas que se maneja con el tablero instalado en la
Caseta de Mando.
2.10. Miras (Limnímetros)
Se tiene instaladas 07 miras limnimétricas de 2.0 m para
cada compuerta, estando actualmente despintadas.
También se han instalado 03 miras limnimétricas de 1.0 m
para cada compuerta, faltando completar mira para la
compuerta wagon con válvula 02.
Además, hay una mira limnimétricas de 1.0 m para medir la
carga de agua en los vertederos y también otra de 3.0 m en
la parte posterior del muro central donde están instaladas
las rejillas

7. Bocatoma Raca Rumi
La Bocatoma Raca Rumi fue Creada en 1968, durante el gobierno de Fernando
Belaúnde Terry, es el inicio del Sistema Hidráulico Tinajones y se encarga de la
repartición de caudales. Tiene como objetivo captar las aguas que van al
Reservorio Tinajones a través del Canal Alimentador.
Se encuentra a 283 m.s.n.m., con capacidad de derivar 75 m3 /s. Cuenta con
dos compuertas de captación, con un ancho de 10.52 m y una altura de 6 m;
tres compuertas de río con un ancho de 5 m y una altura de 6 m y un vertedero
fijo de 148 m de largo y 4.8 m de alto con información hidrométrica. Se cuenta
con información de caudales máximos diarios desde el año 1914 hasta el 2008,
tomados en la estación Raca Rumi, monitoreados actualmente por la junta de
usuarios de Chancay Lambayeque. Haciendo uso del método estadístico.

8. I. UBICACIÓN:
Distrito:
Llama
Provincia:
Chota
Región:
Cajamarca
II. DATOS TÉCNICOS
Es una estructura convencional de barraje mixto (fijo y móvil), de
captación directa; siendo sus principales elementos:
❖ Muro y Dique de Encauzamiento
❖ Muro derecho (aguas arriba). - de concreto armado con sus
barandas metálicas; están en buen estado de conservación.
❖ Muro Izquierdo (vertedero de demasías). - de concreto armado, en
buen estado de conservación.

9. III. LA DESCARGA POR LA BOCATOMA
La función principal de la Bocatoma Raca Rumi está en la derivación de
las aguas para su almacenamiento en el Reservorio Tinajones. La
regulación de la entrega al Río Chancay y al Canal Alimentador se efectúa
a través de dos frentes de compuertas. Un frente de compuertas en la
bocatoma del canal alimentador y consta de:
Rejilla con canaleta de limpia: aguas arribas para recibir el material
de arrastre y para arrastrar el material flotante aguas abajo de la
Bocatoma.
Compuertas de abatimiento (2) para regular la entrega a las
cámaras del desarenador
Desarenador con dos cámaras independientes con 3 canaletas
cada una
Limpia del desarenador regulado con tres compuertas deslizantes
en cada cámara del desarenador
Canal de entrega al canal alimentador con una compuerta
deslizante para regular las entregas del canal Carniche / Huanabal
El otro frente de compuertas se adjudica al Río Chancay y consta de:
➢ 3 compuertas (compuertas de vagón con válvula)
➢ Barraje fijo
Para la medición del nivel de agua, aguas arriba de la Bocatoma, existe
una mira cerca de la casa para el personal de servicio. La mira tiene
acceso por una escalera fija.

10. IV. LA DERIVACIÓN AL CANAL ALIMENTADOR
La capacidad máxima de operación del Canal Alimentador está
aproximadamente 70 m3 /s. a través de la parte de la Bocatoma, que está
adjudicada al Canal Alimentador, se puede derivar de 0 a 75 m3 /s del Río
Chancay.
Con las compuertas de abatimiento se regula la descarga total o
bien la entrega a cada una de las cámaras del desarenador.
La rejilla está instalada en línea con el borde de ataque de los
pilares y tiene una abertura de 20 cm entre las varillas. La rejilla
detiene el material flotante grueso, el cual se deja arrastrar aguas
abajo de la Bocatoma en la medida necesaria.
La canaleta de limpia tiene inmediatamente delante de la rejilla una
profundidad de 4.2m y un ancho hasta 5.5 m. El material de
arrastre, que es transportado en dirección al frente de captación
cae delante de la rejilla en la canaleta de limpia y puede ser
transportado, junto con el material flotante acumulado en la rejilla
aguas abajo de la Bocatoma.
Después de eliminar el material flotante y re arrastre, el agua
escurre encima de las compuertas de abatimiento al desarenador,
donde bajando la velocidad de flujo se sedimenta el material sólido
de la fracción de arena. El material en suspensión, fracciones de
limo y arcilla, es transportado con el agua al Canal Alimentador.
Las cámaras del desarenador son diseñadas en tal forma que
cuenta con 3 canaletas cada una y una compuerta final de cada
canaleta, la cual permite arrastrar el material sólido (arena) por el
canal de limpia del desarenador al Río Chancay aguas abajo de la
Bocatoma.

11. V. COMPUERTAS DE ENTRADA DEL DESARENADOR
El eje de las compuertas de abatimiento se encuentra en el fondo de la
toma. El fondo de las tomas aguas arriba de las compuertas están en NN
+ 282.95 m. las dos compuertas son idénticas en su construcción y
dimensiones y pueden funcionar independientemente una de otra. El
ancho de las compuertas es de 10.5 m y la altura de 4.5 m. se les puede
bajar completamente, para que toda la sección de captación quede libre.
Las compuertas de abatimiento regulan la entrega a las dos cámaras del
desarenador de manera que las cámaras puedan ser utilizadas por
separado o en conjunto. La determinación de las descargas, las cuales
escurren por encima de las compuertas, en base de la posición en la cual
se encuentran la compuerta y el nivel de agua aguas arriba se muestra
sumamente difícil por existir solamente escurriendo libre en posición poco
inclinada. Sí se baja más la compuerta y la descarga es mayor, el
escurrimiento ya es sumergido.
Como el aforo se ejecuta exclusivamente con el linógrafo de la primera
estación de aforo en el Canal Alimentador, la elaboración de funciones de
descarga (tabla, diagrama) no es necesario para las compuertas de
abatimiento.

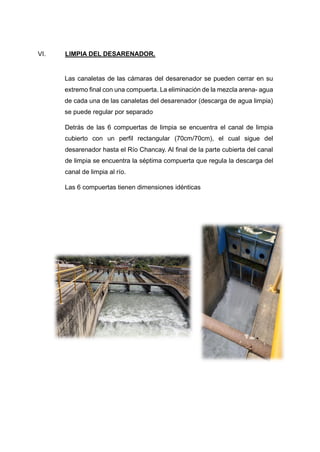

12. VI. LIMPIA DEL DESARENADOR.
Las canaletas de las cámaras del desarenador se pueden cerrar en su
extremo final con una compuerta. La eliminación de la mezcla arena- agua
de cada una de las canaletas del desarenador (descarga de agua limpia)
se puede regular por separado
Detrás de las 6 compuertas de limpia se encuentra el canal de limpia
cubierto con un perfil rectangular (70cm/70cm), el cual sigue del
desarenador hasta el Río Chancay. Al final de la parte cubierta del canal
de limpia se encuentra la séptima compuerta que regula la descarga del
canal de limpia al río.
Las 6 compuertas tienen dimensiones idénticas

13. BOCATOMA BORÓ
El crecimiento poblacional explosivo de la ciudad de Chiclayo ha ocasionado la
falta de cobertura de los servicios básicos como el agua. Hoy en día estos
problemas se han superado gracias a la puesta en marcha de la nueva planta de
tratamiento, la misma que tiene una capacidad de producción de 750 litros por
segundo que contribuye a mejorar la calidad y continuidad del servicio brindando
más agua para la ciudad de Chiclayo.
Laguna Boró I
Que cuenta con una capacidad de almacenamiento de 500000 metros cúbicos,
con una superficie de 19 hectáreas y un periodo de retención de 8dias. El agua
de dicha laguna es transportada por una tubería antigua existente con una
capacidad de conducción de 700litros por segundo, dicho caudal es
permanentemente controlado, el abastecimiento de esta laguna es para la planta
de tratamiento Nº1 de agua potable en EPSEL.
Laguna Boro II
Su capacidad de almacenamiento es de 1,5 millones de metros cúbicos, cuenta
con un total de 57 hectáreas, y su periodo de retención es de 27 días. El agua
de esta laguna es conducida por una tubería nueva con una capacidad de
conducción de 1000litros por segundo hacia la planta de tratamiento Nº2 de
EPSEL. El agua cruda es conducida desde las lagunas boró hasta las plantas de
tratamiento por gravedad.

14. Los problemas que se presentan en estas estructuras de almacenamiento
son entre otras las siguientes:
• Están ubicada en una zona vulnerable.
• Presentan fuerte acumulación de material de sedimento por falta de
estructuras de sedimentación agravándose aun en épocas de avenidas;
por acciones operativas en el sistema mayor también afectan seriamente
al canal alimentador y la parte del vaso de estas lagunas.
• Presenta el crecimiento de vegetación en taludes de las estructuras
requiriendo se realice mantenimiento permanente; se presenta el
fenómeno de eutrofización.
• Existe mayor demanda de agua para uso agrario que el poblacional
conllevando a la toma de decisiones en cuidar y entregar en forma
prioritaria a la población en cantidad y calidad.
• La reserva de agua mínima almacenada en el reservorio de tinajones
pone en riesgo el agua para la población ya que estas aguas acarrean
material de sedimentos y algas acuáticas que crecen inusualmente por el
agua estancada que pone el serio peligro de contaminación a la población.
• Es urgente la construcción de nueva infraestructura y/o rehabilitar y/o
mejorar la existente.

15. CARACTERÍSTICAS DE BOCA TOMA RACA RUMI
BOCATOMA RACA RUMI
Obra en servicio desde el año 1969; capta las aguas del río
Chancay y las deriva hacia el canal alimentador para su
almacenamiento en el Reservorio Tinajones
Sección: Rectangular
Estado de conservación: Regular.
Material Predominante: Concreto
1. Ventanas de captación: 5 Compuertas
2. Compuertas de Rio: 3 Compuertas
Dimensiones: Acho de 5 m y una altura de 6 m
3. Compuertas de Captación: 2 Compuertas
Dimensiones: Ancho de 10.52 m y una altura de 6 m.
4. Barraje fijo:
Barraje Fijo Aliviadero de Demasías. De concreto armado, de una
longitud de 148.17m y una altura de 4.80m, tiene desgaste normal
en la cresta del aliviadero y colchón amortiguador, por los años que
está en servicio.
Diques y estado de conservación:
La longitud total de diques y escolleras de roca reconstruidos en el
año 2000 por la DEPOLTI es de 800.60 m y se encuentran en buen
estado de conservación.
Muros de encauzamiento:
Encauzamiento en la margen izquierda del río Chancay, así como
enrocado de protección a la salida del aliviadero de demasías. Los
diques de Encauzamiento construidos de material del cauce del río,
además se han recubierto la plataforma de los diques con material
transportado de cantera (gravilla, limo, arcilla); la protección del
talud en contacto con el agua es con escolleras de roca
transportado de cantera.

16. Enrocado:
El enrocado que protege la salida del aliviadero de demasías en un
ancho de 30 m y en toda la longitud de 150 m de la estructura.
5. Barraje móvil:
Los muros de concreto armado en regular estado de conservación,
observándose algunas erosiones en el concreto en la parte inferior
de muros y pisos. En losa superior en regular estado de
conservación, con sus barandas metálicas instaladas.
6. Colchón amortiguador:
Construida con piedra labrada y concreto, es la estructura que
presenta un mayor desgaste por su uso permanente en épocas de
máximas avenidas.
2. LA FASE INICIAL DEL PROYECTO:
Estas comprenden la captación y trasvase de 406 Hm3 a través de
la Primera Etapa del Embalse Limón y del Túnel Trasandino, y que
viene siendo ejecutado vía Contrato de Concesión con la firma
Odebrecht desde marzo del 2006, denominada Consorcio de
Trasvase Olmos - CTO. Obras en el Frente Oriente: Comprende la
construcción de la Bocatoma de Captación, la Presa Limón, las
obras del Sistema de desvío (Aliviadero, Estructura de Purga y
Túnel de desvió).

17. OBJETIVOS
La operación de la Bocatoma Raca Rumi tiene que cumplir con los
objetivos siguientes:
• Objetivo 1: Regulación de la descarga al Reservorio Tinajones
(Canal Alimentador)
• Objetivo 2: Derivación del material flotante y del material de
arrastre al curso inferior del Rio Chancay.
• Objetivo 3: Reducción del material de sedimentación en la
entrega al Reservorio Tinajones (desarenador)
