Este documento trata sobre la succión de bombas y la cavitación. Explica que la cavitación ocurre cuando la presión dentro de la bomba cae por debajo de la presión de vapor del líquido bombeado, formando burbujas que pueden dañar la bomba. Define NPSH disponible y requerido, y que la bomba no cavitará si el disponible es mayor que el requerido. También incluye esquemas de instalación y recomendaciones para prevenir la cavitación.

1. SUCCION DE LA BOMBA
CAVITACION Y NPSH

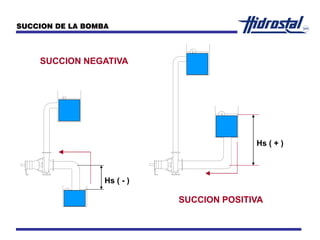

2. SUCCION DE LA BOMBA
Hs ( + )
Hs ( - )
SUCCION NEGATIVA
SUCCION POSITIVA

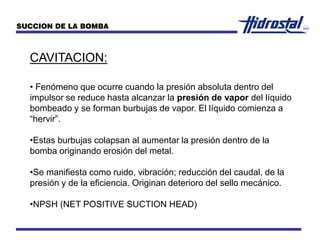

3. CAVITACION:
• Fenómeno que ocurre cuando la presión absoluta dentro del
impulsor se reduce hasta alcanzar la presión de vapor del líquido
bombeado y se forman burbujas de vapor. El líquido comienza a
“hervir”.
•Estas burbujas colapsan al aumentar la presión dentro de la
bomba originando erosión del metal.
•Se manifiesta como ruido, vibración; reducción del caudal, de la
presión y de la eficiencia. Originan deterioro del sello mecánico.
•NPSH (NET POSITIVE SUCTION HEAD)
SUCCION DE LA BOMBA

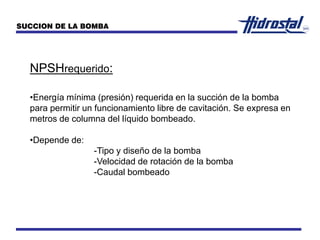

4. NPSHrequerido:
•Energía mínima (presión) requerida en la succión de la bomba
para permitir un funcionamiento libre de cavitación. Se expresa en
metros de columna del líquido bombeado.
•Depende de:
-Tipo y diseño de la bomba
-Velocidad de rotación de la bomba
-Caudal bombeado
SUCCION DE LA BOMBA

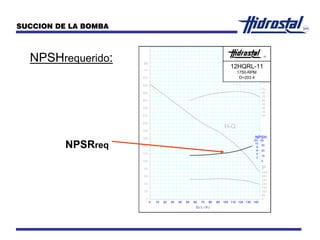

5. NPSHrequerido:
SUCCION DE LA BOMBA
H
(m)
Q ( L / S )
MR
(%)
H-Q
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140
0
20
40
60
80
100
120
140
160
180
200
220
240
260
280
300
320
0
50
100
150
200
250
300
(HP)
P
20
30
40
50
60
70
80
12HQRL-11
D=203.4
1750-RPM
(m) (ft)
NPSH
30
20
10
0
10
8
6
4
2
NPSRreq

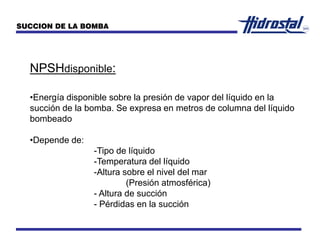

6. NPSHdisponible:
•Energía disponible sobre la presión de vapor del líquido en la
succión de la bomba. Se expresa en metros de columna del líquido
bombeado
•Depende de:
-Tipo de líquido
-Temperatura del líquido
-Altura sobre el nivel del mar
(Presión atmosférica)
- Altura de succión
- Pérdidas en la succión
SUCCION DE LA BOMBA

7. SUCCION DE LA BOMBA
Z
Z
hL
P2
Pg
V2
2g
2
P1
Pg
V1
2g
2 DISTRIBUCION DE ENERGIA EN
LA SUCCION DE LA BOMBA

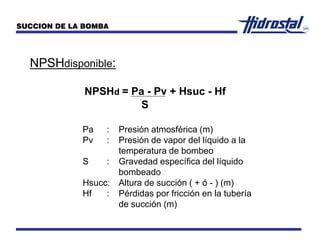

8. NPSHdisponible:
SUCCION DE LA BOMBA
S
NPSHd = Pa - Pv + Hsuc - Hf
Pa : Presión atmosférica (m)
Pv : Presión de vapor del líquido a la
temperatura de bombeo
S : Gravedad específica del líquido
bombeado
Hsucc: Altura de succión ( + ó - ) (m)
Hf : Pérdidas por fricción en la tubería
de succión (m)

9. Pv y Pa:
SUCCION DE LA BOMBA
0 0.062
10 0.125
20 0.238
30 0.432
40 0.752
50 1.258
60 2.031
70 3.177
80 4.829
90 7.149
100 10.332
TEMPERATURA
º C
Pv (m)
ALTITUD
msnm
0 10.33
500 9.73
1000 9.13
1500 8.53
2000 8.00
2500 7.57
3000 7.05
3500 6.62
4000 6.20
4500 5.78
5000 5.37
Pa (m)

10. PARA QUE LA BOMBA NO CAVITE:
SUCCION DE LA BOMBA
NPSHdisponible > NPSHrequerido

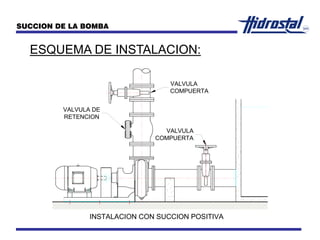

11. ESQUEMA DE INSTALACION:
SUCCION DE LA BOMBA
VALVULA
COMPUERTA
VALVULA DE
RETENCION
VALVULA
COMPUERTA
INSTALACION CON SUCCION POSITIVA

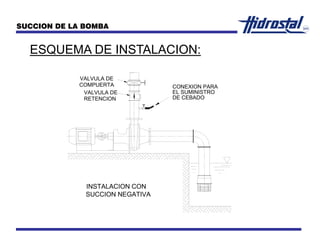

12. ESQUEMA DE INSTALACION:
SUCCION DE LA BOMBA
COMPUERTA
VALVULA DE
RETENCION
VALVULA DE
CONEXION PARA
EL SUMINISTRO
DE CEBADO
INSTALACION CON
SUCCION NEGATIVA

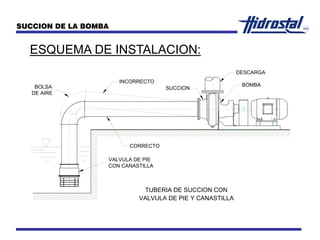

13. ESQUEMA DE INSTALACION:
SUCCION DE LA BOMBA
VALVULA DE PIE Y CANASTILLA
TUBERIA DE SUCCION CON
VALVULA DE PIE
CON CANASTILLA
CORRECTO
BOMBA
DESCARGA
SUCCION
INCORRECTO
BOLSA
DE AIRE

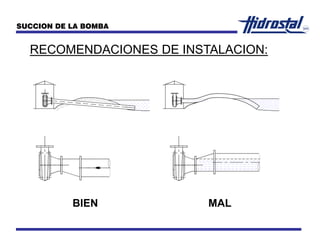

14. RECOMENDACIONES DE INSTALACION:
SUCCION DE LA BOMBA
BIEN MAL

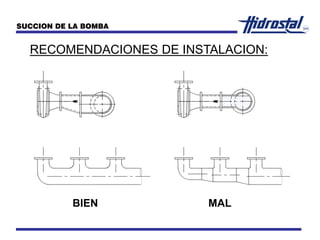

15. RECOMENDACIONES DE INSTALACION:
SUCCION DE LA BOMBA
BIEN MAL

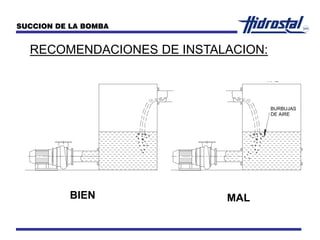

16. RECOMENDACIONES DE INSTALACION:
SUCCION DE LA BOMBA
BIEN MAL
CORRECTO MAL
BURBUJAS
DE AIRE
DEFECTOS MAS COMUNES

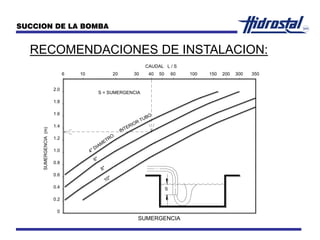

17. RECOMENDACIONES DE INSTALACION:
SUCCION DE LA BOMBA
SOLUCIONES POSIBLES
SUMERGENCIA
CAUDAL L / S
6"
SUMERGENCIA(m)
10"
8"
6
0.2
0
0.6
0.4
0.8
10 20 30 40
4" DIAMETRO
S = SUMERGENCIA
1.2
1.0
1.4
1.8
1.6
2.0
INTERIOR TUBO
15050 60
S
100 300200 350
